Máy phay giường JEN LIAN BM-3V – Giải pháp gia công chính xác cho xưởng chế tạo
Trong các xưởng cơ khí chế tạo, khuôn mẫu và gia công chi tiết máy, yêu cầu về độ cứng vững, độ chính xác dịch chuyển và tính ổn định lâu dài đặt ra tiêu chuẩn rất cao cho thiết bị phay. Máy phay giường JEN LIAN BM-3V được thiết kế để đáp ứng đúng những đòi hỏi đó, với kết cấu thân hộp cứng vững, hệ thống vít me bi toàn phần và bề mặt trượt được phủ Turcite-B – tất cả nhằm đảm bảo độ chính xác bền vững qua nhiều năm vận hành liên tục.
MAZAKO – Tổng đại lý chính thức của JEN LIAN tại Việt Nam – phân phối dòng máy phay giường này trực tiếp từ nhà máy Đài Loan, đảm bảo nguồn gốc chính hãng và hỗ trợ kỹ thuật toàn diện cho khách hàng trong nước.
Đặc điểm kết cấu và tính năng nổi bật
Thân máy và kết cấu tổng thể
Thân máy và trụ đứng của BM-3V được thiết kế dạng hộp (box type) với kết cấu cứng vững cao. Toàn bộ các chi tiết chính được đúc từ gang FC-30 chất lượng cao và qua xử lý nhiệt ủ (annealing heat treatment), giúp hạn chế biến dạng và duy trì độ chính xác hình học lâu dài.
Bề mặt trượt phủ Turcite-B

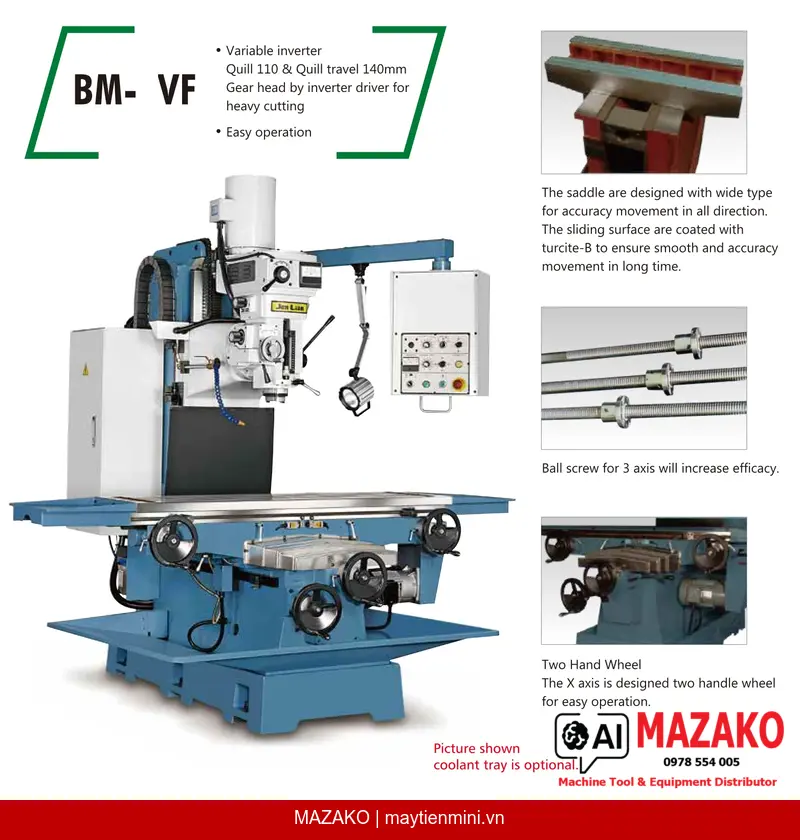

Yên máy được thiết kế dạng rộng bản để đảm bảo chuyển động chính xác theo mọi hướng. Đặc biệt, toàn bộ bề mặt trượt được phủ vật liệu Turcite-B – giải pháp kỹ thuật giúp chuyển động êm ái, giảm mài mòn và duy trì độ chính xác ngay cả sau thời gian dài sử dụng.
Vít me bi 3 trục và tay quay kép trục X
Hệ thống vít me bi được trang bị đồng bộ cho cả 3 trục, giúp tăng hiệu suất truyền động, giảm độ rơ và nâng cao độ chính xác định vị. Riêng trục X được bố trí hai tay quay (Two Hand Wheel) ở cả hai đầu bàn máy, tạo thuận tiện tối đa cho thao tác vận hành trong nhiều tư thế làm việc khác nhau.
Hệ thống bôi trơn tự động
Máy trang bị hệ thống bôi trơn tự động có đồng hồ áp suất (pressure gauge), cho phép điều chỉnh chu kỳ bơm dầu linh hoạt. Hệ thống này đảm bảo các bộ phận chuyển động luôn được bôi trơn đúng mức, kéo dài tuổi thọ máy và giảm thiểu rủi ro hỏng hóc cơ học trong quá trình vận hành liên tục.
Đầu phay với 16 cấp tốc độ
Đầu phay của BM-3V sử dụng cơ cấu puly với 16 cấp tốc độ trục chính, cho phép lựa chọn tốc độ phù hợp với từng loại vật liệu và chế độ cắt. Tốc độ trục chính đạt từ 60 đến 3.620 rpm (50Hz) hoặc 73 đến 3.925 rpm (60Hz), đáp ứng linh hoạt các yêu cầu gia công từ thô đến tinh.
Thông số kỹ thuật máy phay giường JEN LIAN BM-3V
- Kích thước bàn máy: 1.370 x 305 mm
- Hành trình dọc (X): 760 mm
- Hành trình ngang (Y): 500 mm
- Hành trình đứng (Z): 520 mm (tùy chọn 720 mm)
- Khoảng cách từ mũi trục chính đến mặt bàn máy: 130 – 650 mm (tùy chọn 130 – 850 mm)
- Kích thước rãnh chữ T: 3 x 16 x 65 mm
- Tải trọng tối đa trên bàn: 600 kg
- Côn trục chính: NT#40
- Đường kính nòng trục đứng: 105 mm
- Hành trình nòng trục đứng: 125 mm
- Tốc độ bước tiến nòng trục đứng: 0,04 mm / 0,08 mm / 0,13 mm (mỗi vòng quay)
- Tốc độ trục chính: 60Hz: 73 – 3.925 rpm | 50Hz: 60 – 3.620 rpm
- Tốc độ di chuyển nhanh: Trục X, Y: 1.500 mm/min | Trục Z: 1.300 mm/min
- Tốc độ cắt của bàn: X, Y: 25 – 1.000 mm/min | Z: 21 – 860 mm/min
- Công suất motor trục chính: 5HP / 3,75 kW (tùy chọn 7,5HP / 5,5 kW)
- Motor trục X, Y: 1HP / 0,75 kW (AC giảm tốc)
- Motor trục Z: 0,5HP / 0,375 kW (AC giảm tốc)
- Khối lượng máy: 2.300 kg
Trang bị tiêu chuẩn và tùy chọn
Trang bị tiêu chuẩn đi kèm
- Tấm che thép phía trước trục Y
- Hệ thống tưới nguội
- Hệ thống bôi trơn tự động
- Đèn chiếu sáng vùng gia công
- Thanh kéo dao (Draw bar)
- Vít me bi trục X, Y, Z
- Bộ dụng cụ và hộp đựng dụng cụ
Thiết bị tùy chọn nâng cấp
- Khay hứng dung dịch tưới nguội
- Tấm chắn phoi phía sau
- Tấm bảo vệ an toàn vùng bàn máy
- Thanh kéo dao khí nén (Air draw bar)
- Thước quang học (Optical readers)
- Xi lanh hãm trục Z
- Motor servo DC cho trục X, Y, Z
- Nâng thêm 200 mm hành trình trục Z
- Đầu phay động cơ đa cấp 4/8 cực – 20 bước tốc độ
- Hệ thống hiển thị số DRO 3 trục
Ứng dụng thực tế trong gia công cơ khí
Với bàn máy kích thước 1.370 x 305 mm, tải trọng lên đến 600 kg và hành trình dọc 760 mm, máy phay giường JEN LIAN BM-3V phù hợp để gia công các chi tiết có kích thước lớn trong xưởng chế tạo máy, phay mặt phẳng, phay rãnh, gia công chi tiết khuôn mẫu và các chi tiết cơ khí chính xác đòi hỏi độ ổn định cao trong suốt chu kỳ gia công dài.
Nếu doanh nghiệp của bạn đang tìm kiếm giải pháp máy phay phù hợp với nhiều quy mô và yêu cầu gia công khác nhau, MAZAKO cũng cung cấp đa dạng các dòng máy phay JEN LIAN khác, bao gồm:
- Máy phay đứng JEN LIAN JL-V280A – lựa chọn gọn nhẹ, phù hợp xưởng vừa và nhỏ
- Máy phay đứng JEN LIAN JL-MV4 – thiết kế bền vững cho gia công đa dạng vật liệu
- Máy phay đứng ngang vạn năng JEN LIAN JL-VH320AS – linh hoạt chuyển đổi giữa hai chế độ phay
- Máy phay đứng ngang vạn năng JEN LIAN JL-VH500C – công suất lớn cho gia công nặng
- Máy phay đứng ngang vạn năng JEN LIAN JL-VH15B – dòng máy truyền thống, ổn định cao
Để được tư vấn chi tiết về máy phay giường BM-3V hoặc các dòng máy phay JEN LIAN khác, quý khách vui lòng liên hệ trực tiếp với MAZAKO – Tổng đại lý chính thức của JEN LIAN tại Việt Nam – để nhận báo giá và hỗ trợ kỹ thuật tận nơi.
