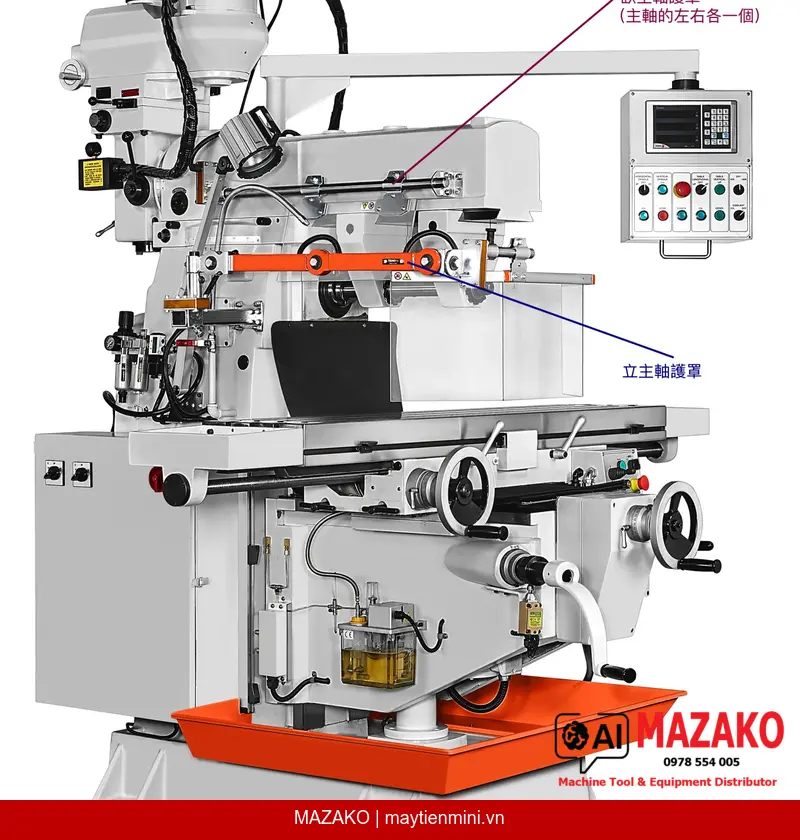

Máy phay đứng ngang vạn năng JEN LIAN JL-VH500C Chính Hãng
Máy phay đứng ngang vạn năng JEN LIAN JL-VH500C bàn máy 300×1500mm, hành trình dọc 1000mm, trục đứng biến tốc 0–4000 rpm, trục ngang 9 cấp tốc độ, thân máy gang Meehanite, xuất xứ Đài Loan.
Mô tả sản phẩm
Máy phay đứng ngang vạn năng JEN LIAN JL-VH500C là dòng máy phay công nghiệp tích hợp cả trục chính đứng và trục chính ngang trong một thân máy, phù hợp cho các xưởng cơ khí yêu cầu đa dạng nguyên công gia công. Thân máy được đúc từ gang Meehanite chất lượng cao, các rãnh trượt ba trục được tôi cứng và mài chính xác, đảm bảo độ cứng vững và ổn định tối đa trong gia công nặng.
Bàn máy lớn & hành trình rộng
Kích thước bàn máy 300×1500mm với hành trình dọc 1000mm, hành trình ngang 400mm và hành trình đứng 460mm. Bàn xoay được ±45° trái/phải, trang bị 3 rãnh chữ T 16×3×70mm, đáp ứng gá đặt chi tiết lớn và phức tạp.
Trục chính đứng biến tốc & trục ngang 9 cấp
Trục chính đứng biến tốc inverter 0–4000 rpm, hành trình nòng 150mm, đường kính nòng 105mm, côn NT40. Đầu trục xoay ±90° mỗi bên. Trục chính ngang 9 cấp tốc độ 90–1320 rpm, côn NT40, cần ngang xoay 360° với hành trình 450mm.
Dẫn động bàn máy bằng vít me bi & biến tần
Trục X và Y dẫn động bằng vít me bi qua biến tần (X: 2HP, Y: 1HP), tốc độ chạy dao 0–960 mm/min cho cả hai trục, tốc độ di chuyển nhanh dọc/ngang 960 mm/min. Rãnh trượt X, Y được phủ Turcite-B và cạo rà chính xác. Trục Y, Z dùng kết cấu rãnh trượt hộp (box way).
Bôi trơn tự động & nâng bàn máy có động lực
Hệ thống bôi trơn tự động cung cấp dầu bôi trơn đến toàn bộ rãnh trượt và vít me các trục. Bàn máy nâng hạ theo trục Z có động lực (powered table elevation), tốc độ di chuyển nhanh trục đứng 680 mm/min.
Ứng dụng trong gia công cơ khí
JEN LIAN JL-VH500C phù hợp cho các xưởng cơ khí chế tạo, phân xưởng khuôn mẫu và sản xuất chi tiết máy cỡ vừa đến lớn. Khả năng tích hợp hai trục chính giúp thực hiện cả phay mặt phẳng, phay rãnh, phay biên dạng theo trục đứng lẫn phay trục ngang trên cùng một lần gá. Bàn máy 300×1500mm và hành trình dọc 1000mm cho phép gia công các chi tiết dài, tấm thép kết cấu, hộp số, thân máy và các chi tiết dạng hộp trong sản xuất công nghiệp.
Tại sao chọn JEN LIAN JL-VH500C?
1. Thân máy đúc gang Meehanite chất lượng cao, rãnh trượt ba trục tôi cứng và mài chính xác — đảm bảo độ cứng vững và tuổi thọ cao trong gia công nặng.
2. Tích hợp trục đứng biến tốc inverter 0–4000 rpm và trục ngang 9 cấp tốc độ trong một máy, tối ưu hóa đa dạng nguyên công mà không cần thay máy.
3. Dẫn động vít me bi trục X, Y qua biến tần, rãnh trượt phủ Turcite-B cạo rà chính xác — đảm bảo độ chính xác và độ êm khi chạy dao.
4. JEN LIAN thành lập năm 1973 tại Taichung, Đài Loan, chuyên sản xuất máy phay xuất khẩu đến 5 châu lục. MAZAKO là Tổng đại lý chính thức của JEN LIAN tại Việt Nam, đảm bảo máy chính hãng, hỗ trợ kỹ thuật và phụ tùng đầy đủ.
- Thân máy đúc gang Meehanite chất lượng cao, đảm bảo độ cứng vững và ổn định tối đa
- Rãnh trượt ba trục được tôi cứng và mài chính xác
- Hành trình bàn dọc dẫn động bằng hộp số mạnh mẽ, phù hợp gia công nặng
- Rãnh trượt X, Y phủ Turcite-B và cạo rà chính xác
- Trục X, Y dẫn động vít me bi qua biến tần (X: 2HP, Y: 1HP)
- Tích hợp trục chính đứng và ngang trong một máy (hai chức năng)
- Hệ thống bôi trơn tự động cho toàn bộ rãnh trượt và vít me
- Bàn máy nâng hạ có động lực (powered table elevation)
- Rãnh trượt Y, Z dạng hộp (box way)
Phụ kiện tiêu chuẩn
- Hệ thống tưới nguội (Cooling system)
- Bộ bôi trơn tự động (Automatic lubricator)
- Tủ điện điều khiển (Electric control box)
- Hộp dụng cụ kèm phụ kiện (Tool box with tools)
- Đèn làm việc thạch anh (Quartz working light)
- Thanh kéo trục chính (Spindle draw bar)
- Trục phay ngang Dia. 27mm kèm bạc lót (Horizontal cutting arbor Dia. 27mm with sleeves)
- Trục X dẫn động vít me bi bằng biến tần 2HP
- Trục Y dẫn động vít me bi bằng biến tần 1HP
- Bàn máy nâng hạ có động lực trục Z (Z-axis powered table elevation)
- Bàn xoay được ±45° trái và phải
Phụ kiện tùy chọn
- Khay hứng dung dịch tưới nguội (Coolant tray)
- Hệ thống đọc tọa độ kỹ thuật số (Digital readout system)
- Thanh kéo trục chính khí nén (Air draw bar)
- Tấm chắn an toàn (Safety guard)
- Điện CE (CE Electric)
- Motor đầu phay đứng 7.5HP
- Dao phay và dụng cụ cắt (Milling cutter & tools)
- Trục phay ngang phụ (Extra horizontal milling arbor)
Nhận báo giá máy phay JEN LIAN chính hãng
Liên hệ MAZAKO — Tổng đại lý JEN LIAN tại Việt Nam để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Kích thước bàn máy | 300 x 1500 mm |
| Hành trình dọc | 1000 mm |
| Hành trình ngang | 400 mm |
| Hành trình đứng (trục chính đứng) | 460 mm |
| Bàn xoay được (trái & phải) | 45° trái và phải |
| Kích thước rãnh chữ T (kích thước x số rãnh x khoảng cách) | 16 x 3 x 70 mm |
| Tốc độ cắt của bàn dọc | 0 - 960 mm/min |
| Tốc độ cắt của bàn ngang | 0 - 960 mm/min |
| Tốc độ di chuyển nhanh bàn dọc | 960 mm/min |
| Tốc độ di chuyển nhanh bàn ngang | 960 mm/min |
| Tốc độ di chuyển nhanh trục đứng | 680 mm/min |
| Tốc độ trục chính đứng | 0 - 4000 rpm (biến tốc inverter) |
| Hành trình nòng trục đứng | 150 mm |
| Đường kính nòng trục đứng | 105 mm |
| Côn trục chính đứng | NT 40 |
| Góc xoay đầu trục đứng trái - phải (mỗi bên) | 90° |
| Góc xoay của cần ngang | 360° |
| Hành trình cần ngang | 450 mm |
| Khoảng cách từ mũi trục chính đến mặt bàn máy | 90 - 500 mm (0 - 450 mm) |
| Tốc độ trục chính ngang | 90 - 1320 rpm (9 cấp tốc độ) |
| Côn trục chính ngang | NT 40 |
| Khoảng cách từ tâm trục chính đến mặt bàn máy | 0 - 400 mm |
| Khoảng cách tâm trục chính đến mặt đáy cần ngang | 160 mm |
| Công suất motor trục đứng | 5 HP (4P) |
| Công suất motor trục ngang | 5 HP (4P) |
| Công suất motor chạy bàn dọc | 1 HP (4P) |
| Công suất motor chạy bàn ngang | 1/2 HP (4P) |
| Công suất motor trục đứng (di chuyển nhanh) | 1 HP (8P) |
| Công suất motor tưới nguội | 1/8 HP |
| Khối lượng máy (gần đúng) | 2100 kgs |
| Khối lượng đóng kiện (gần đúng) | 2300 kgs |
| Kích thước kiện máy (D x R x C) | 210 x 205 x 231 cm |
Câu hỏi thường gặp
Máy phay JEN LIAN JL-VH500C phù hợp gia công loại chi tiết và vật liệu nào?
JL-VH500C với bàn máy 300×1500mm và hành trình dọc 1000mm phù hợp gia công các chi tiết dài, tấm thép kết cấu, thân hộp số, chi tiết dạng hộp và khuôn mẫu cỡ vừa đến lớn. Trục chính đứng biến tốc 0–4000 rpm kết hợp trục ngang 9 cấp tốc độ cho phép xử lý đa dạng vật liệu từ thép carbon, thép hợp kim đến gang và nhôm trong cùng một lần gá.
Tính năng nổi bật thực tế của JL-VH500C so với máy phay đứng thông thường là gì?
JL-VH500C tích hợp cả trục chính đứng lẫn trục chính ngang trong một thân máy, giúp thực hiện nhiều nguyên công khác nhau mà không cần tháo gá lại chi tiết. Rãnh trượt X, Y được phủ Turcite-B và cạo rà chính xác, dẫn động vít me bi qua biến tần đảm bảo độ êm và chính xác khi chạy dao. Thân máy đúc gang Meehanite với rãnh trượt ba trục tôi cứng và mài chính xác mang lại độ cứng vững cao cho gia công nặng.
JEN LIAN JL-VH500C có lợi thế gì về thương hiệu và xuất xứ so với các máy phay cùng phân khúc?
JEN LIAN PRECISION INDUSTRY CO., LTD. thành lập năm 1973 tại Taichung, Đài Loan, với hơn 50 năm kinh nghiệm chuyên sản xuất máy phay xuất khẩu đến 5 châu lục. Toàn bộ công đoạn đúc và gia công thân máy thực hiện tại Đài Loan, đảm bảo tiêu chuẩn chất lượng nhất quán. MAZAKO là Tổng đại lý chính thức của JEN LIAN tại Việt Nam, cung cấp máy chính hãng kèm hỗ trợ kỹ thuật và phụ tùng thay thế đầy đủ.
Hệ thống bôi trơn và bảo trì của JL-VH500C được thiết kế như thế nào?
JL-VH500C trang bị hệ thống bôi trơn tự động cung cấp dầu đến toàn bộ rãnh trượt và vít me các trục, giảm thiểu mài mòn và kéo dài tuổi thọ máy. Rãnh trượt Y, Z dạng hộp (box way) kết hợp rãnh trượt X, Y phủ Turcite-B giúp duy trì độ chính xác theo thời gian. Việc bảo trì định kỳ chủ yếu bao gồm kiểm tra mức dầu bôi trơn tự động và vệ sinh rãnh trượt theo khuyến nghị của nhà sản xuất.
Đặt hàng máy phay JEN LIAN JL-VH500C tại MAZAKO như thế nào và thời gian giao hàng bao lâu?
Quý khách có thể liên hệ trực tiếp với MAZAKO — Tổng đại lý JEN LIAN tại Việt Nam — qua website maytienmini.vn để được tư vấn kỹ thuật chi tiết và nhận báo giá chính xác nhất. Đội ngũ kỹ thuật của MAZAKO hỗ trợ tư vấn lựa chọn cấu hình phù hợp, bao gồm các phụ kiện tùy chọn như hệ thống DRO, motor đầu phay 7.5HP hoặc thanh kéo khí nén. Thời gian giao hàng cụ thể sẽ được xác nhận tại thời điểm đặt hàng tùy theo tình trạng hàng tồn kho.
