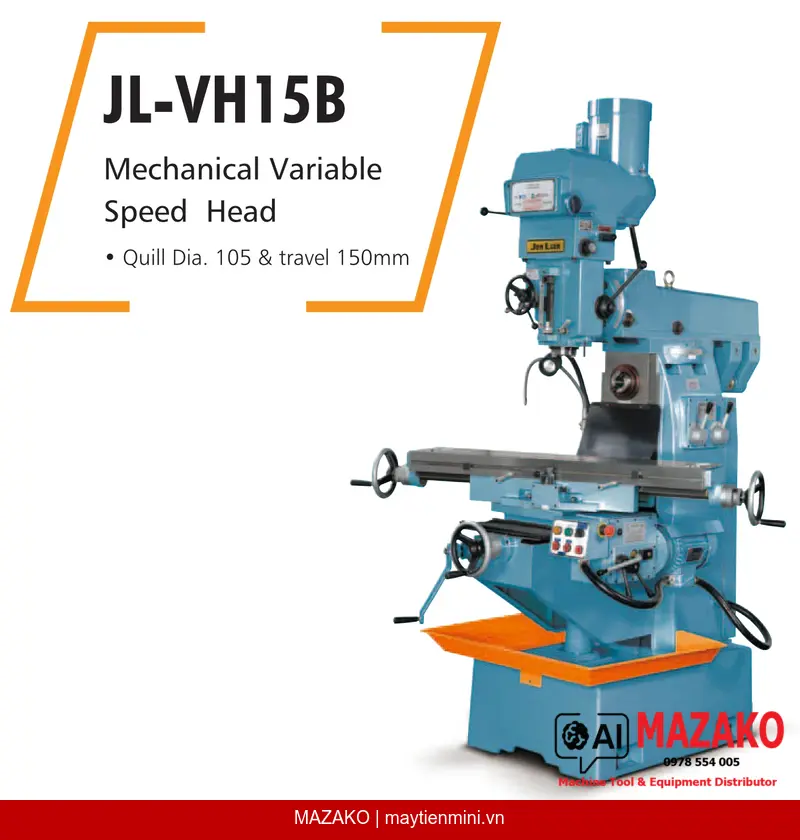

Máy phay đứng ngang vạn năng JEN LIAN JL-VH15B – Bàn 300x1200mm
Máy phay đứng ngang vạn năng JEN LIAN JL-VH15B, bàn máy 300x1200mm, hành trình dọc 700mm, trục đứng biến tốc vô cấp 70-3800 rpm, trục ngang 6 cấp tốc độ, côn NT40 cả hai trục. MAZAKO – Tổng đại lý chính thức tại Việt Nam.
Mô tả sản phẩm
Máy phay đứng ngang vạn năng JEN LIAN JL-VH15B là dòng máy phay tích hợp cả trục chính đứng lẫn trục chính ngang trong một kết cấu, phù hợp cho các xưởng cơ khí cần linh hoạt trong gia công nhiều dạng bề mặt. Với bàn máy 300×1200mm, hành trình dọc 700mm và khả năng xoay bàn ±45°, máy đáp ứng tốt các yêu cầu gia công đa dạng từ phay mặt phẳng, phay rãnh đến chia độ và cắt rãnh then.
Bàn máy xoay ±45° và hành trình rộng
Bàn máy kích thước 300×1200mm có thể xoay trái và phải mỗi bên 45°, hành trình dọc 700mm, hành trình ngang 300mm, hành trình đứng 330mm — cho phép gia công chi tiết ở nhiều góc độ khác nhau trên cùng một lần gá.
Trục chính đứng biến tốc cơ học
Trục chính đứng sử dụng hệ biến tốc cơ học liên tục, dải tốc độ 70–3800 rpm, côn NT40, hành trình nòng 150mm, đường kính nòng 105mm. Đầu trục đứng xoay được 90° mỗi bên trái/phải, cần ngang xoay 360°.
Trục chính ngang 6 cấp tốc độ
Trục chính ngang với 6 cấp tốc độ: 108–1470 rpm (60Hz) hoặc 90–1225 rpm (50Hz), côn NT40, khoảng cách từ tâm trục đến mặt bàn 0–330mm. Hỗ trợ lắp trục phay ngang Ø27mm kèm đầu nối đi kèm tiêu chuẩn.
Rãnh trượt dovetail 3 trục và tính năng mở rộng
Kết cấu rãnh trượt dovetail trên cả 3 trục. Hỗ trợ lắp đầu chia độ vạn năng truyền động qua vít me và đồ gá slotting, mở rộng khả năng gia công rãnh then, chia độ và cắt biên dạng phức tạp.
Ứng dụng trong gia công cơ khí
Máy phay đứng ngang vạn năng JEN LIAN JL-VH15B phù hợp với các xưởng cơ khí chế tạo, xưởng khuôn mẫu, phân xưởng bảo trì thiết bị công nghiệp cần thực hiện đồng thời nhiều kiểu gia công: phay mặt phẳng, phay rãnh, gia công chi tiết có góc nghiêng, chia độ bánh răng, và cắt rãnh then. Bàn máy rộng 1200mm và hành trình dọc 700mm cho phép gia công các chi tiết có kích thước trung bình đến lớn trong một lần gá.
Tại sao chọn JEN LIAN JL-VH15B?
1. Tích hợp cả trục đứng và trục ngang trong một máy — tiết kiệm diện tích xưởng và chi phí đầu tư so với mua hai máy riêng biệt. 2. Bàn xoay ±45° kết hợp đầu chia độ vạn năng và đồ gá slotting — mở rộng đáng kể phạm vi gia công. 3. JEN LIAN thành lập năm 1973 tại Taichung, Đài Loan, toàn bộ đúc thân máy và gia công thân máy thực hiện tại Đài Loan, sản phẩm xuất khẩu đến 5 châu lục. 4. MAZAKO là Tổng đại lý chính thức của JEN LIAN tại Việt Nam — đảm bảo máy chính hãng, hỗ trợ kỹ thuật và phụ tùng thay thế đầy đủ.
- Bàn máy xoay được trái và phải mỗi bên 45°
- Đầu chia độ vạn năng truyền động qua vít me
- Hỗ trợ lắp đồ gá slotting (cắt rãnh)
- Rãnh trượt dovetail 3 trục
- Trục chính đứng biến tốc cơ học liên tục 70–3800 rpm
- Trục chính ngang 6 cấp tốc độ, côn NT40
- Hệ thống bơm dầu bôi trơn bằng tay và hệ thống tưới nguội tiêu chuẩn
Phụ kiện tiêu chuẩn
- Hệ thống tưới nguội (Cooling system)
- Bơm dầu bôi trơn bằng tay (Manual oil pump)
- Hộp số truyền động trục X (X-axis gear box drive)
- Bàn xoay trái/phải 45° (Table swivel R&L 45°)
- Hộp dụng cụ và đồ điều chỉnh (Tool box with adjusting tools)
- Thanh kéo trục chính (Spindle draw bar)
- Trục phay ngang Ø27mm kèm đầu nối (Horizontal cutting arbor Dia. 27mm with sleeves)
- Đèn chiếu sáng Halogen
Phụ kiện tùy chọn
- Khay hứng dung dịch tưới nguội (Coolant tray)
- Điện chuẩn CE (CE electric)
- Tấm chắn an toàn (Safety guard)
- Hệ thống đọc tọa độ số DRO (Digital readout system)
- Dao phay và dụng cụ cắt (Milling cutter & Tools)
- Thanh kéo trục chính khí nén (Air draw bar)
- Bước tiến tự động trục Y 9 cấp truyền động bánh răng (Y-axis automatic feed with 9-step gear-drive)
- Bước tiến trục Z truyền động bánh răng (Z-axis gear-drive feed)
- Trục phay ngang bổ sung (Extra horizontal milling arbor)
Nhận báo giá máy phay JEN LIAN chính hãng
Liên hệ MAZAKO — Tổng đại lý JEN LIAN tại Việt Nam để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Kích thước bàn máy | 300 x 1200 mm |
| Hành trình dọc | 700 mm |
| Hành trình ngang | 300 mm |
| Hành trình đứng | 330 mm |
| Kích thước rãnh chữ T (kích thước x số lượng x khoảng cách) | 16 x 3 x 57 mm |
| Tốc độ cắt của bàn dọc | 60Hz: 21–246 mm/phút | 50Hz: 17–203 mm/phút | 6 cấp |
| Tốc độ di chuyển nhanh bàn dọc | 60Hz: 2056 mm/phút | 50Hz: 1713 mm/phút |
| Bàn xoay được (trái & phải) | 45° |
| Tốc độ trục chính đứng | 70–3800 rpm, biến tốc cơ học liên tục |
| Hành trình nòng trục đứng | 150 mm |
| Đường kính nòng trục đứng | 105 mm |
| Côn trục chính đứng | NT40 |
| Góc xoay đầu trục đứng trái - phải (mỗi bên) | 90° |
| Góc xoay của cần ngang | 360° |
| Hành trình cần ngang | 455 mm |
| Khoảng cách từ mũi trục chính đứng đến mặt bàn máy | 70–420 mm |
| Khoảng cách từ tâm trục chính đứng đến mặt trụ đứng | 155–475 mm |
| Tốc độ trục chính ngang | 60Hz: 108–1470 rpm | 50Hz: 90–1225 rpm | 6 cấp |
| Côn trục chính ngang | NT40 |
| Khoảng cách từ tâm trục chính ngang đến mặt bàn máy | 0–330 mm |
| Khoảng cách tâm trục chính ngang đến mặt đáy cần ngang | 135 mm |
| Công suất motor trục đứng | 5 HP |
| Công suất motor trục ngang | 4 HP |
| Công suất motor chạy bàn dọc | 1 1/2 HP |
| Công suất motor tưới nguội | 1/8 HP |
| Khối lượng máy (gần đúng) | 1250 kg |
| Khối lượng đóng kiện (gần đúng) | 1380 kg |
| Kích thước kiện máy (D x R x C) | 157 x 180 x 205 cm |
Câu hỏi thường gặp
Máy phay JEN LIAN JL-VH15B phù hợp gia công loại chi tiết và vật liệu nào?
JL-VH15B phù hợp gia công các chi tiết cơ khí dạng hộp, trục, bánh răng và chi tiết có bề mặt nghiêng, nhờ bàn máy xoay ±45° và tích hợp cả trục đứng lẫn trục ngang. Hành trình dọc 700mm và bàn 300×1200mm cho phép gá đặt chi tiết có kích thước trung bình đến lớn. Máy phù hợp gia công thép, gang, nhôm và các hợp kim phi sắt thông dụng trong cơ khí chế tạo.
Tính năng nổi bật thực tế của JL-VH15B so với máy phay đứng thông thường là gì?
Điểm khác biệt chính là JL-VH15B có cả trục chính đứng (biến tốc cơ học 70–3800 rpm) lẫn trục chính ngang (6 cấp, 108–1470 rpm ở 60Hz) trong cùng một máy. Ngoài ra, bàn máy xoay được ±45°, hỗ trợ lắp đầu chia độ vạn năng truyền động qua vít me và đồ gá slotting — mở rộng đáng kể phạm vi gia công mà không cần đầu tư thêm máy riêng biệt.
JEN LIAN là thương hiệu như thế nào và MAZAKO có phải đại lý chính thức không?
JEN LIAN PRECISION INDUSTRY CO., LTD. thành lập năm 1973 tại Taichung, Đài Loan, chuyên thiết kế và sản xuất máy phay vạn năng, máy phay đứng, máy phay đứng ngang và máy phay giường. Toàn bộ công đoạn đúc và gia công thân máy thực hiện tại Đài Loan, sản phẩm xuất khẩu đến 5 châu lục. MAZAKO là Tổng đại lý (nhà phân phối độc quyền) của JEN LIAN tại Việt Nam, đảm bảo máy chính hãng và hỗ trợ kỹ thuật đầy đủ.
Hệ thống bôi trơn và tưới nguội của JL-VH15B được trang bị như thế nào?
Máy được trang bị tiêu chuẩn bơm dầu bôi trơn bằng tay (manual oil pump) và hệ thống tưới nguội (cooling system) với motor bơm công suất 1/8 HP. Nếu cần khay hứng dung dịch nguội riêng biệt, có thể đặt thêm tùy chọn coolant tray. Việc bôi trơn định kỳ theo hướng dẫn nhà sản xuất giúp duy trì tuổi thọ rãnh trượt dovetail và các bộ phận truyền động.
Đặt hàng JEN LIAN JL-VH15B tại MAZAKO như thế nào và thời gian giao hàng là bao lâu?
Khách hàng có thể liên hệ trực tiếp với MAZAKO qua website maytienmini.vn hoặc hotline để được tư vấn cấu hình, báo giá và thông tin giao hàng. Là Tổng đại lý JEN LIAN tại Việt Nam, MAZAKO có thể tư vấn lựa chọn phụ kiện tùy chọn phù hợp (DRO, bước tiến tự động trục Y, đồ gá slotting...) và hỗ trợ lắp đặt, vận hành ban đầu tại xưởng khách hàng.
