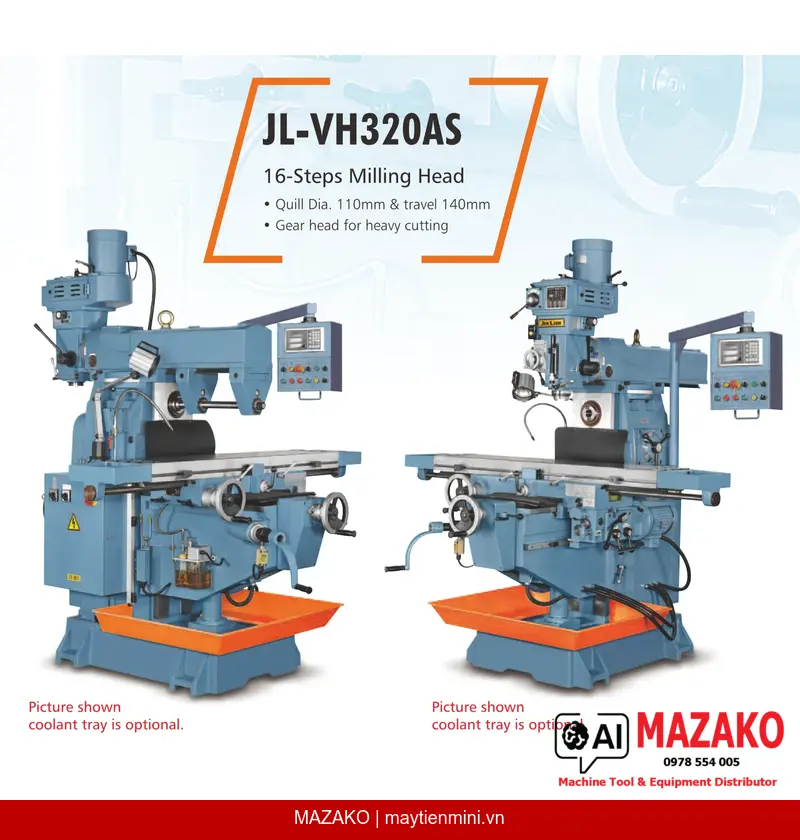

Máy phay đứng ngang vạn năng JEN LIAN JL-VH320AS Chính Hãng
Máy phay đứng ngang vạn năng JEN LIAN JL-VH320AS, bàn máy 300×1500mm, hành trình dọc 1000mm, trục đứng 16 cấp tốc độ, trục ngang 9 cấp, thân máy gang Meehanite, xuất xứ Đài Loan.
Mô tả sản phẩm
Máy phay đứng ngang vạn năng JEN LIAN JL-VH320AS là giải pháp gia công cơ khí tích hợp hai trục chính đứng và ngang trong một thân máy, phù hợp cho các xưởng cơ khí yêu cầu tính linh hoạt cao. Thân máy được đúc từ gang Meehanite chất lượng cao, đảm bảo độ cứng vững và ổn định tối đa trong các nguyên công cắt gọt nặng. Bàn máy kích thước 300×1500mm với hành trình dọc 1000mm đáp ứng gia công chi tiết lớn trong môi trường sản xuất công nghiệp.
Kết cấu thân máy và hệ thống trượt
Toàn bộ thân máy đúc từ gang Meehanite chất lượng cao, ba trục rãnh trượt được tôi cứng và mài chính xác. Rãnh trượt trục X, Y được phủ Turcite-B và cạo rà chính xác. Rãnh trượt trục Y và Z kiểu hộp (box way) tăng cường khả năng chịu tải nặng.
Hệ thống truyền động bàn máy
Bàn dọc dẫn động qua hộp số mạnh mẽ, tốc độ tiến 24–707 mm/min (12 cấp), tốc độ chạy nhanh 2160 mm/min. Trục Y dẫn động bằng vít me bi qua biến tần, tốc độ tiến 0–1320 mm/min (biến tốc), tốc độ chạy nhanh 1320 mm/min. Nâng hạ bàn máy trục Z được cấp nguồn điện (powered elevation), tốc độ chạy nhanh 680 mm/min.
Trục chính đứng và ngang
Trục chính đứng: 16 cấp tốc độ, 75–3600 vg/ph (60Hz) / 63–3000 vg/ph (50Hz), côn NT40, hành trình nòng 140mm, đường kính nòng 110mm, đầu trục xoay 90° mỗi bên. Trục chính ngang: 9 cấp tốc độ, 90–1320 vg/ph, côn NT40, cần ngang xoay 360°, hành trình cần ngang 450mm.
Hệ thống bôi trơn tự động
Bộ bôi trơn tự động cung cấp dầu bôi trơn đến toàn bộ rãnh trượt và vít me các trục, giảm mài mòn và kéo dài tuổi thọ máy trong điều kiện vận hành liên tục.
Ứng dụng trong gia công cơ khí
Máy phay đứng ngang vạn năng JL-VH320AS phù hợp cho các xưởng cơ khí chế tạo, gia công khuôn mẫu, chi tiết máy, và các chi tiết có hình dạng phức tạp đòi hỏi gia công cả mặt phẳng, rãnh, bậc và biên dạng. Khả năng chuyển đổi giữa trục đứng và trục ngang giúp rút ngắn thời gian gá đặt, tăng năng suất cho các lô sản xuất vừa và nhỏ. Bàn máy dài 1500mm và hành trình dọc 1000mm cho phép gia công các chi tiết có kích thước lớn trong ngành cơ khí nặng, đóng tàu, và chế tạo thiết bị công nghiệp.
Tại sao chọn JEN LIAN JL-VH320AS?
Thứ nhất, tích hợp hai trục chính đứng và ngang trong một máy, tối ưu diện tích xưởng và chi phí đầu tư. Thứ hai, trục Y dẫn động vít me bi qua biến tần kết hợp rãnh trượt Turcite-B cạo rà chính xác, đảm bảo độ chính xác và êm ái khi tiến dao. Thứ ba, thân máy gang Meehanite với rãnh trượt tôi cứng và mài chính xác, đáp ứng gia công nặng liên tục. Thứ tư, JEN LIAN là thương hiệu máy phay Đài Loan uy tín từ năm 1973, sản phẩm xuất khẩu 5 châu lục — MAZAKO là Tổng đại lý chính thức tại Việt Nam, đảm bảo hàng chính hãng, hỗ trợ kỹ thuật và phụ tùng đầy đủ.
- Thân máy đúc gang Meehanite chất lượng cao, độ cứng vững và ổn định tối đa
- Ba trục rãnh trượt tôi cứng và mài chính xác
- Rãnh trượt X, Y phủ Turcite-B và cạo rà chính xác
- Rãnh trượt Y, Z kiểu hộp (box way) chịu tải nặng
- Trục Y dẫn động vít me bi qua biến tần
- Nâng hạ bàn máy trục Z bằng động cơ điện (powered elevation)
- Bôi trơn tự động toàn bộ rãnh trượt và vít me
Phụ kiện tiêu chuẩn
- Hệ thống tưới nguội (Cooling system)
- Bộ bôi trơn tự động (Automatic lubricator)
- Tủ điều khiển điện (Electric control box)
- Hộp dụng cụ kèm phụ kiện (Tool box with tools)
- Đèn làm việc thạch anh (Quartz working light)
- Thanh kéo trục chính (Spindle draw bar)
- Trục gá phay ngang Ø27mm kèm bạc lót (Horizontal cutting arbor Dia. 27mm with sleeves)
- Vít me trục X dẫn động qua hộp số (X-axis lead screw with gear box drive)
- Vít me bi trục Y dẫn động qua biến tần (Y-axis ball screw driven by inverter)
- Nâng hạ bàn máy trục Z bằng động cơ (Z-axis powered table elevation)
Phụ kiện tùy chọn
- Khay hứng dung dịch tưới nguội (Coolant tray)
- Hệ thống hiển thị số DRO (Digital readout system)
- Thanh kéo trục chính khí nén (Air draw bar)
- Tấm chắn an toàn (Safety guard)
- Điện chuẩn CE (CE Electric)
- Motor đầu phay đứng 7.5HP (7.5HP vertical milling head motor)
- Dao phay và dụng cụ cắt (Milling cutter & tools)
- Trục gá phay ngang bổ sung (Extra horizontal milling arbor)
Nhận báo giá máy phay JEN LIAN chính hãng
Liên hệ MAZAKO — Tổng đại lý JEN LIAN tại Việt Nam để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Kích thước bàn máy | 300 x 1500 mm |
| Hành trình dọc | 1000 mm |
| Hành trình ngang | 380 mm |
| Hành trình đứng | 460 mm |
| Kích thước rãnh chữ T (kích thước x số lượng x khoảng cách) | 16 x 3 x 70 mm |
| Tốc độ cắt của bàn dọc | 24 - 707 mm/min (12 cấp) |
| Tốc độ tiến bàn ngang | 0 - 1320 mm/min (biến tần) |
| Tốc độ di chuyển nhanh bàn dọc | 2160 mm/min |
| Tốc độ di chuyển nhanh bàn ngang | 1320 mm/min |
| Tốc độ di chuyển nhanh trục đứng | 680 mm/min |
| Tốc độ trục chính đứng | 60Hz: 75 - 3600 vg/ph / 50Hz: 63 - 3000 vg/ph (16 cấp) |
| Hành trình nòng trục đứng | 140 mm |
| Đường kính nòng trục đứng | 110 mm |
| Côn trục chính đứng | NT 40 |
| Góc xoay đầu trục đứng trái - phải (mỗi bên) | 90° |
| Góc xoay của cần ngang | 360° |
| Hành trình cần ngang | 450 mm |
| Khoảng cách từ mũi trục chính đến mặt bàn máy | 90 - 500 mm (0 - 450 mm) |
| Tốc độ trục chính ngang | 90 - 1320 vg/ph (9 cấp) |
| Côn trục chính ngang | NT 40 |
| Khoảng cách từ tâm trục chính đến mặt bàn máy | 0 - 460 mm |
| Khoảng cách tâm trục chính đến mặt đáy cần ngang | 160 mm |
| Công suất motor Trục đứng | 5HP (2P) / 3HP (4P) |
| Công suất motor Trục ngang | 5HP (4P) |
| Công suất motor chạy bàn dọc | 2HP (6P) |
| Công suất motor chạy bàn ngang | 1/2HP (4P) |
| Công suất motor trục đứng (chạy nhanh) | 1HP (8P) |
| Công suất motor tưới nguội | 1/8 HP |
| Khối lượng máy | 2100 kg (xấp xỉ) |
| Khối lượng đóng kiện | 2300 kg (xấp xỉ) |
| Kích thước kiện máy (D x R x C) | 210 x 205 x 221 cm |
Câu hỏi thường gặp
Máy phay JEN LIAN JL-VH320AS phù hợp gia công loại chi tiết và vật liệu nào?
JL-VH320AS với bàn máy 300×1500mm và hành trình dọc 1000mm phù hợp gia công các chi tiết máy kích thước lớn, khuôn mẫu, bạc, trục, và các chi tiết dạng hộp. Hộp số truyền động bàn dọc mạnh mẽ cùng kết cấu rãnh trượt box way trục Y và Z giúp máy đáp ứng tốt các nguyên công phay nặng trên thép kết cấu, gang, và hợp kim nhôm.
Điểm khác biệt nổi bật về tính năng kỹ thuật của JL-VH320AS so với máy phay thông thường là gì?
JL-VH320AS tích hợp cả trục chính đứng (16 cấp tốc độ, 63–3600 vg/ph) và trục chính ngang (9 cấp, 90–1320 vg/ph) trong một thân máy, cho phép thực hiện nhiều dạng nguyên công mà không cần thay máy. Trục Y dẫn động bằng vít me bi qua biến tần (0–1320 mm/min), rãnh trượt X, Y phủ Turcite-B và cạo rà chính xác, cùng rãnh trượt box way trục Y và Z, đảm bảo độ chính xác và độ ổn định khi tiến dao.
JEN LIAN là thương hiệu như thế nào và MAZAKO có phải nhà phân phối chính hãng không?
JEN LIAN PRECISION INDUSTRY CO., LTD. là nhà sản xuất máy phay Đài Loan thành lập năm 1973 tại Taichung, chuyên sản xuất máy phay vạn năng và máy phay chính xác, xuất khẩu đến 5 châu lục. Toàn bộ công đoạn đúc và gia công thân máy thực hiện tại Đài Loan. MAZAKO là Tổng đại lý (nhà phân phối độc quyền) chính thức của JEN LIAN tại Việt Nam, đảm bảo hàng chính hãng, hỗ trợ kỹ thuật và cung cấp phụ tùng thay thế.
Bảo trì máy JL-VH320AS như thế nào và tuổi thọ máy ra sao?
Máy được trang bị bộ bôi trơn tự động cung cấp dầu đến toàn bộ rãnh trượt và vít me các trục, giảm thiểu mài mòn và giảm công bảo trì định kỳ. Thân máy đúc gang Meehanite kết hợp rãnh trượt tôi cứng và mài chính xác giúp duy trì độ chính xác gia công trong thời gian dài. Người vận hành cần kiểm tra định kỳ mức dầu bôi trơn và dung dịch tưới nguội (hệ thống tưới nguội là phụ kiện tiêu chuẩn đi kèm máy).
Đặt hàng máy phay JEN LIAN JL-VH320AS tại MAZAKO như thế nào và thời gian giao hàng là bao lâu?
Khách hàng có thể liên hệ trực tiếp với MAZAKO qua website maytienmini.vn hoặc bộ phận kinh doanh để được báo giá chính xác và tư vấn cấu hình phù hợp, bao gồm các phụ kiện tùy chọn như hệ thống DRO, thanh kéo khí nén, hay motor đầu phay đứng 7.5HP. Thời gian giao hàng phụ thuộc vào tồn kho thực tế — MAZAKO là Tổng đại lý chính thức JEN LIAN tại Việt Nam, hỗ trợ lắp đặt, chạy thử và bảo hành tại chỗ.
