Trong các xưởng gia công cơ khí, chế tạo khuôn mẫu hay sản xuất chi tiết máy có kích thước lớn, yêu cầu về độ cứng vững và khả năng chịu tải của máy phay luôn được đặt lên hàng đầu. Máy phay giường JEN LIAN BM-5V được thiết kế để đáp ứng chính xác những đòi hỏi đó – với cấu trúc thân máy dạng hộp (box type), hệ thống truyền động vít me bi 3 trục và đầu phay biến tần, đây là lựa chọn đáng cân nhắc cho các doanh nghiệp cần năng suất cắt gọt cao và độ ổn định lâu dài.
Tổng quan máy phay giường JEN LIAN BM-5V
BM-5V là model máy phay giường thuộc dòng sản phẩm công nghiệp của JEN LIAN PRECISION INDUSTRY CO., LTD. – nhà sản xuất máy phay Đài Loan thành lập năm 1973 tại Taichung, với sản phẩm xuất khẩu đến 5 châu lục. MAZAKO là Tổng đại lý chính thức của JEN LIAN tại Việt Nam, cung cấp đầy đủ hỗ trợ kỹ thuật và bảo hành cho dòng máy này.
Thân máy và trụ đứng được thiết kế theo kết cấu dạng hộp, đảm bảo độ cứng vững tối đa trong quá trình gia công nặng. Đầu phay sử dụng biến tần (inverter driver), cho phép điều chỉnh tốc độ linh hoạt và phù hợp với nhiều chế độ cắt khác nhau – từ phay mặt phẳng, phay rãnh đến gia công chi tiết khuôn mẫu phức tạp.
Đặc điểm nổi bật của máy phay giường BM-5V
Kết cấu thân máy và bề mặt trượt

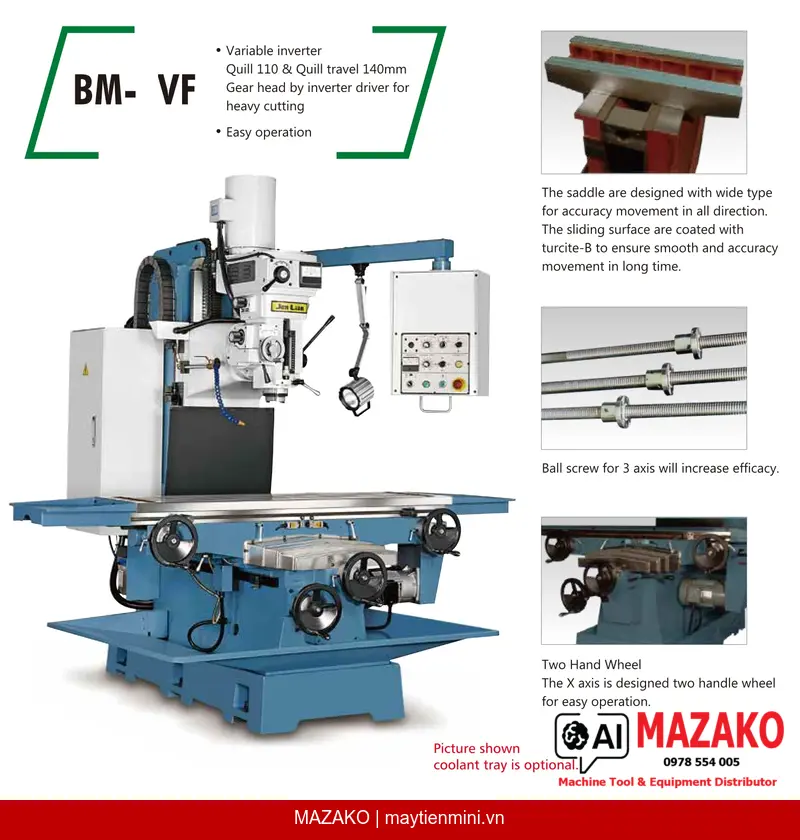

Thân máy và trụ đứng được thiết kế dạng hộp với kết cấu cứng vững. Tất cả các thành phần chính đều được đúc từ gang FC-30 chất lượng cao và qua xử lý nhiệt ủ (annealing heat treatment). Bàn trượt ngang (saddle) được thiết kế rộng bản để đảm bảo độ chính xác di chuyển theo mọi hướng. Bề mặt trượt được phủ lớp Turcite-B, giúp chuyển động êm ái và duy trì độ chính xác trong thời gian dài.
Hệ thống vít me bi và tay quay kép
Vít me bi được trang bị cho cả 3 trục, giúp tăng hiệu suất truyền động và độ chính xác định vị. Trục X được bố trí hai tay quay (Two Hand Wheel) ở hai phía, tạo thuận tiện tối đa cho người vận hành trong quá trình gia công.
Đầu phay biến tần và nòng trục đứng
Đầu phay sử dụng hộp số biến tần (gear head by inverter driver), phù hợp cho gia công nặng. Đường kính nòng trục đứng (Quill diameter) 110mm với hành trình nòng trục đứng (Quill travel) 140mm. Côn trục chính tiêu chuẩn là NT#40; tùy chọn nâng cấp lên NT#50 (dành cho đầu 5V/5VF, tuy nhiên lực cắt vẫn tương đương NT#40).
Hệ thống bôi trơn tự động
Hệ thống bôi trơn tự động tích hợp đồng hồ áp suất, có thể điều chỉnh chu kỳ cấp dầu, đảm bảo bôi trơn liên tục và ổn định cho các bộ phận chuyển động.
Thông số kỹ thuật máy phay giường BM-5V
- Kiểu truyền động: Đầu phay puly 16 cấp tốc độ
- Kích thước bàn máy: 1524 x 406mm
- Hành trình dọc (X): 1000mm / 1200mm (tùy chọn)
- Hành trình ngang (Y): 500mm
- Hành trình đứng (Z): 520mm / 720mm (tùy chọn)
- Khoảng cách từ mũi trục chính đến mặt bàn máy: 130 – 650mm / 130 – 850mm (tùy chọn)
- Kích thước rãnh chữ T: 4 x 16 x 70mm
- Tải trọng tối đa trên bàn máy: 800kg
- Côn trục chính: NT#40 / NT#50 (tùy chọn)
- Đường kính nòng trục đứng: 110mm
- Hành trình nòng trục đứng: 140mm
- Tốc độ bước tiến nòng trục đứng: 0,035mm / 0,07mm / 0,14mm (mm/vòng)
- Tốc độ trục chính: 60Hz: 75 – 3600 rpm; 50Hz: 63 – 3000 rpm
- Tốc độ di chuyển nhanh bàn dọc & bàn ngang (X, Y): 1500mm/min
- Tốc độ di chuyển nhanh trục đứng (Z): 1300mm/min
- Tốc độ cắt của bàn dọc & bàn ngang (X, Y): 25 – 1000mm/min
- Tốc độ cắt trục đứng (Z): 21 – 860mm/min
- Công suất motor trục chính: 5HP / 3,75kW; tùy chọn 7,5HP / 5,5kW
- Công suất motor chạy bàn dọc & bàn ngang (X, Y): 1HP / 0,75kW (AC giảm tốc)
- Công suất motor trục đứng (Z): 0,5HP / 0,375kW (AC giảm tốc)
- Khối lượng máy: 2700kg
Thiết bị tiêu chuẩn và tùy chọn
Trang bị tiêu chuẩn
- Tấm che thép phía trước trục Y
- Hệ thống tưới nguội (Coolant system)
- Hệ thống bôi trơn tự động
- Đèn làm việc
- Draw bar
- Vít me bi 3 trục (X, Y, Z)
- Dụng cụ và hộp đựng dụng cụ
Tùy chọn theo yêu cầu
- Khay hứng dung dịch nguội
- Tấm chắn phoi phía sau
- Tấm bảo vệ bàn máy
- Air draw bar
- Bộ đọc quang học (Optical readers)
- Xi lanh hãm trục Z
- Động cơ servo DC 3 trục X, Y, Z
- Nâng thêm 200mm hành trình đứng Z
- Đầu motor bước 4/8P (20 cấp)
- Đầu tốc độ NT#50 (5V/5VF)
- Hệ thống DRO 3 trục
Ứng dụng thực tế trong gia công cơ khí
Với bàn máy cỡ lớn 1524 x 406mm, tải trọng lên đến 800kg và hành trình dọc đến 1200mm (tùy chọn), máy phay giường BM-5V phù hợp cho các công việc gia công chi tiết dài, nặng trong xưởng chế tạo máy, phay mặt phẳng lớn, phay rãnh trên phôi kết cấu, cũng như gia công các chi tiết khuôn mẫu đòi hỏi độ chính xác cao. Bề mặt trượt phủ Turcite-B cùng hệ thống vít me bi 3 trục đảm bảo độ lặp lại chính xác trong sản xuất hàng loạt.
Các dòng máy phay JEN LIAN khác tại MAZAKO
Ngoài máy phay giường BM-5V, MAZAKO – Tổng đại lý chính thức JEN LIAN tại Việt Nam – còn phân phối nhiều dòng máy phay phù hợp với từng nhu cầu sản xuất:
- Máy phay giường BM-3VS JEN LIAN – lựa chọn máy phay giường cỡ vừa cho xưởng gia công đa dạng chi tiết.
- Máy phay vạn năng UH-1 JEN LIAN – dòng máy phay vạn năng linh hoạt, phù hợp gia công đa góc độ.
- Máy phay đứng JL-V280A JEN LIAN – máy phay đứng gọn nhẹ, hiệu quả cho xưởng vừa và nhỏ.
- Máy phay đứng ngang vạn năng JL-VH320AS JEN LIAN – máy phay tích hợp cả trục đứng và ngang, tối ưu linh hoạt gia công.
Để được tư vấn chi tiết về máy phay giường JEN LIAN BM-5V hoặc nhận báo giá chính thức, quý khách vui lòng liên hệ MAZAKO – đơn vị phân phối ủy quyền duy nhất của JEN LIAN tại thị trường Việt Nam.
