Máy phay giường JEN LIAN BM-4VF – Giải pháp gia công hạng nặng cho xưởng chế tạo hiện đại

Trong lĩnh vực gia công cơ khí công nghiệp, việc lựa chọn một chiếc máy phay giường đủ mạnh, đủ chính xác và dễ vận hành là yếu tố then chốt quyết định năng suất của cả dây chuyền sản xuất. JEN LIAN – nhà sản xuất máy phay Đài Loan với hơn 50 năm kinh nghiệm kể từ năm 1973 – đã phát triển model BM-4VF như một lời giải toàn diện cho bài toán đó. Là Tổng đại lý chính thức của JEN LIAN tại Việt Nam, MAZAKO tự hào giới thiệu dòng máy phay giường này đến các xưởng gia công, cơ sở chế tạo khuôn mẫu và doanh nghiệp cơ khí trên toàn quốc.

Kết cấu máy và các tính năng nổi bật

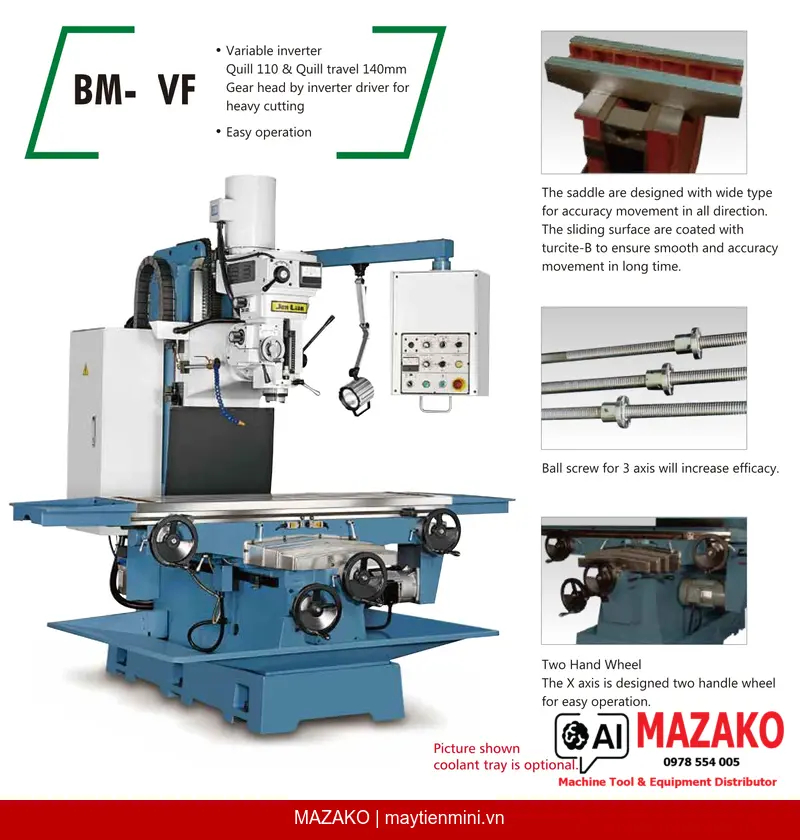

Máy phay giường BM-4VF được thiết kế theo kiểu hộp (box type) với kết cấu thân máy và trụ đứng vững chắc. Toàn bộ các chi tiết chính được đúc từ gang FC-30 chất lượng cao, qua xử lý nhiệt ủ (annealing heat treatment) để đảm bảo độ bền lâu dài và ổn định kích thước trong suốt vòng đời máy.

Hệ thống truyền động biến tần vô cấp

Điểm nổi bật đầu tiên của BM-4VF là đầu phay sử dụng biến tần điều chỉnh tốc độ vô cấp (Inverter Variable Spindle Speeds Milling Head). Tốc độ trục chính có thể điều chỉnh linh hoạt từ 0 đến 4.000 rpm, phù hợp với nhiều loại vật liệu và chế độ cắt khác nhau – từ cắt thô phá lượng lớn đến cắt tinh đòi hỏi bề mặt mịn. Côn trục chính NT#40 đảm bảo khả năng kẹp dao chắc chắn trong điều kiện cắt gọt liên tục.

Nòng trục đứng biến tần và hành trình linh hoạt

Hành trình nòng trục đứng (Quill travel) đạt 125mm với đường kính nòng trục đứng (Quill diameter) 105mm. Tốc độ bước tiến nòng trục đứng (Quill feeds) cung cấp 3 mức: 0,04mm, 0,08mm và 0,13mm/vòng, cho phép người vận hành kiểm soát chiều sâu cắt chính xác trong các nguyên công khoan, doa hay phay hốc. Đầu trục đứng dẫn động qua biến tần, tối ưu cho các ca cắt gọt nặng.

Bàn máy lớn, tải trọng cao

Kích thước bàn máy 1.524 x 406mm cùng tải trọng tối đa lên đến 800kg cho phép gá đặt các chi tiết có khối lượng lớn – lợi thế rõ ràng khi gia công thân máy, đế máy hay các cụm chi tiết khuôn mẫu kích thước lớn. Rãnh chữ T được bố trí 4 rãnh, kích thước 16mm, khoảng cách 70mm, tương thích với đa dạng đồ gá tiêu chuẩn.

Vít me bi 3 trục và bàn trượt turcite-B

Cả 3 trục X, Y, Z đều được trang bị vít me bi (ball screw) giúp tăng hiệu suất truyền động, giảm độ rơ và nâng cao độ chính xác lặp lại. Bàn trượt (saddle) thiết kế kiểu rộng bản, bề mặt trượt phủ lớp turcite-B nhằm đảm bảo chuyển động êm ái, chính xác và bền bỉ theo thời gian.

Hai tay quay trục X và bôi trơn tự động

Trục X được trang bị hai tay quay (Two Hand Wheel) bố trí hai đầu bàn máy, tạo thuận lợi tối đa cho thao tác vận hành dù đứng ở phía nào. Hệ thống bôi trơn tự động có đồng hồ áp suất và bộ điều chỉnh định thời giúp duy trì bôi trơn đều đặn, giảm mài mòn và kéo dài tuổi thọ máy.

Thông số kỹ thuật chi tiết

Hành trình dọc (X): 1.000mm (tùy chọn 1.200mm)
Hành trình ngang (Y): 500mm
Hành trình đứng (Z): 520mm (tùy chọn 720mm)
Khoảng cách từ mũi trục chính đến mặt bàn máy: 130 – 650mm (tùy chọn 130 – 850mm)
Kích thước bàn máy: 1.524 x 406mm
Rãnh chữ T: 4 rãnh, 16mm, khoảng cách 70mm
Tải trọng tối đa trên bàn: 800kg
Côn trục chính: NT#40
Đường kính nòng trục đứng: 105mm
Hành trình nòng trục đứng: 125mm
Tốc độ bước tiến nòng trục đứng: 0,04 / 0,08 / 0,13mm/vòng
Tốc độ trục chính: 0 – 4.000 rpm (biến tần vô cấp)
Tốc độ di chuyển nhanh bàn dọc & bàn ngang (X, Y): 1.500mm/min
Tốc độ di chuyển nhanh trục đứng (Z): 1.300mm/min
Tốc độ cắt của bàn dọc & bàn ngang (X, Y): 25 – 1.000mm/min
Tốc độ bước tiến trục đứng (Z): 21 – 860mm/min
Công suất motor trục chính: 5HP / 3,75kW (tùy chọn 7,5HP / 5,5kW)
Công suất motor trục X, Y: 1HP / 0,75kW (AC giảm tốc)
Công suất motor trục Z: 0,5HP / 0,375kW (AC giảm tốc)
Khối lượng máy: 2.600kg

Trang bị tiêu chuẩn và tùy chọn

Trang bị tiêu chuẩn đi kèm

Tấm che thép phía trước trục Y
Hệ thống tưới nguội
Hệ thống bôi trơn tự động
Đèn làm việc
Draw bar
Vít me bi trục X, Y, Z
Bộ dụng cụ và hộp đựng dụng cụ

Trang bị tùy chọn nâng cấp

Khay hứng dung dịch tưới nguội
Tấm chắn phoi phía sau
Tấm bảo vệ vùng gia công
Air draw bar
Hệ thống đọc quang học (Optical readers)
Xi lanh hãm trục Z
Động cơ DC servo cho trục X, Y, Z
Tăng hành trình trục Z thêm 200mm
Đầu phay bước 4/8P (20 cấp tốc độ)
Đầu tốc độ NT#50
Hệ thống DRO 3 trục

Ứng dụng thực tế trong sản xuất cơ khí

Với bàn máy kích thước lớn, tải trọng 800kg và hành trình dọc lên đến 1.000mm (có thể mở rộng 1.200mm), máy phay giường BM-4VF đặc biệt phù hợp cho các xưởng gia công chi tiết cỡ lớn như: phay mặt phẳng thân máy, phay rãnh dẫn hướng, gia công chi tiết khuôn mẫu, cũng như các nguyên công gia công loạt trong nhà máy chế tạo máy và cơ sở sản xuất công nghiệp nặng. Khả năng điều chỉnh tốc độ vô cấp qua biến tần giúp máy thích nghi linh hoạt với nhiều loại vật liệu từ thép hợp kim đến nhôm, đồng và các hợp kim đặc biệt.
