Trong các xưởng gia công cơ khí nặng, nhu cầu cắt phôi thép có tiết diện lớn với nhiều góc độ khác nhau đòi hỏi thiết bị có kết cấu vững chắc và khả năng điều chỉnh linh hoạt. Máy cưa vòng COSEN SH-1500DM được thiết kế để đáp ứng chính xác yêu cầu đó – với khả năng cắt phôi tròn đường kính tối đa 850 mm, kết cấu hai trụ, hệ thống góc nghiêng kép và nhiều tính năng tự động hóa phục vụ môi trường sản xuất liên tục.

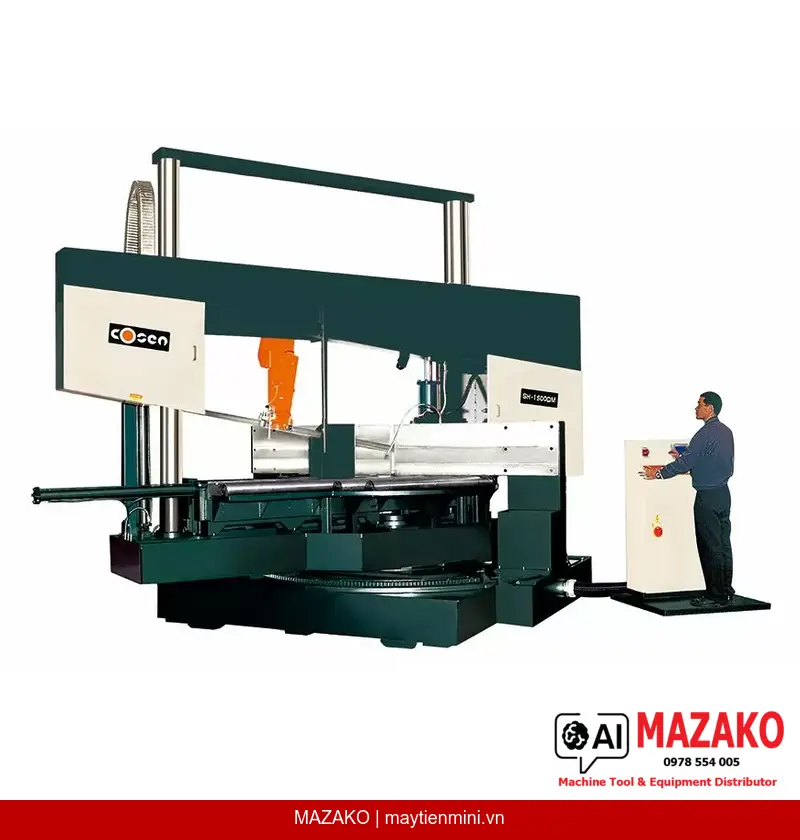

Tổng quan máy cưa vòng COSEN SH-1500DM
SH-1500DM là máy cưa vòng bán tự động kiểu nằm ngang, kết cấu hai trụ thủy lực, được MAZAKO – Tổng đại lý chính thức của COSEN tại Việt Nam – phân phối. Máy phù hợp với các ứng dụng cắt phôi thép tròn, vuông, chữ nhật và thép hình kích thước lớn trong môi trường sản xuất công nghiệp đòi hỏi độ chính xác và năng suất cao. Với khối lượng máy 16.404 kg và diện tích lắp đặt 3.402 x 5.758 x 4.190 mm, SH-1500DM thuộc phân khúc máy cưa công nghiệp hạng nặng.
Thông số kỹ thuật nổi bật
Năng lực cắt
- Đường kính tròn tối đa: 850 mm tại 0°, 800 mm tại ±45°, 580 mm tại ±60°
- Kích thước chữ nhật tối đa (H x W): 750 x 1.500 mm tại 0°, 750 x 900 mm tại ±45°, 750 x 580 mm tại ±60°
- Góc cắt nghiêng: -40° đến +60° (nghiêng kép hai chiều)
Hệ thống lưỡi cưa
- Tốc độ lưỡi cưa: 20–75 m/min, điều chỉnh vô cấp qua biến tần
- Kích thước lưỡi cưa: 11.800 x 67 x 1,6 mm
- Lực căng lưỡi cưa: Thủy lực tự động, 2.500–2.700 kg/cm², có cảm biến phát hiện gãy lưỡi
- Dẫn hướng lưỡi cưa: Hợp kim tungsten carbide có thể thay thế, kết hợp vòng bi tăng cường
- Vệ sinh lưỡi cưa: Bàn chải thép dẫn động bằng motor, đồng bộ tốc độ
Hệ thống động lực và thủy lực
- Công suất motor lưỡi cưa: 20 HP (15 kW)
- Bơm thủy lực: 3 HP (2,2 kW)
- Bơm dung dịch làm mát: 1/4 HP (0,18 kW)
- Bồn chứa dầu thủy lực: 80 L
- Bồn chứa dung dịch làm mát: 150 L
Kẹp phôi và nạp phôi
- Phương thức điều khiển kẹp phôi: Thủy lực – Ê Tô gang đúc nguyên khối
- Khả năng kẹp tối thiểu: 380 mm
- Hành trình nạp phôi lặp: tối đa 99 M
Kích thước và trọng lượng
- Chiều cao bàn máy: 1.295 mm
- Diện tích lắp đặt: 3.402 x 5.758 x 4.190 mm
- Khối lượng máy: 16.404 kg | Khối lượng đóng kiện: 17.040 kg
Các tính năng kỹ thuật đáng chú ý
Máy cưa vòng SH-1500DM được trang bị hộp số chịu áp lực ngang cao, không bị biến dạng nhiệt trong quá trình vận hành liên tục – yếu tố quan trọng khi cắt phôi thép lớn theo ca dài. Hệ thống biến tần cho phép điều chỉnh tốc độ lưỡi cưa vô cấp từ 20 đến 75 m/min, phù hợp với nhiều loại vật liệu khác nhau. Hệ thống làm mát dạng tưới điều chỉnh được giúp kiểm soát nhiệt độ cắt ổn định, kéo dài tuổi thọ lưỡi cưa.
Cánh tay dẫn hướng lưỡi cưa làm bằng gang đúc, dẫn động thủy lực, giúp duy trì độ chính xác đường cắt ngay cả khi làm việc với phôi có tiết diện lớn. Hệ thống áp lực cấp liệu hai van (dual valve feed pressure and feed rate) cho phép tối ưu hóa lực cắt và tốc độ cấp liệu độc lập, nâng cao hiệu suất và giảm chi phí trên mỗi nhát cắt.
Ứng dụng thực tế
Với năng lực cắt phôi tròn đến 850 mm và phôi chữ nhật đến 750 x 1.500 mm, máy cưa vòng COSEN SH-1500DM phù hợp với các xưởng chế tạo kết cấu thép, nhà máy gia công phôi lớn, cơ sở cắt thép hình và thép tấm dày. Khả năng cắt góc nghiêng kép từ -40° đến +60° mở rộng đáng kể phạm vi ứng dụng so với máy cưa chỉ cắt thẳng thông thường.
Các dòng máy cưa vòng COSEN liên quan
Ngoài SH-1500DM, COSEN còn cung cấp nhiều dòng máy cưa vòng phù hợp với các quy mô và yêu cầu sản xuất khác nhau:
- Máy cưa vòng hai trụ bán tự động COSEN SH-1010W – lựa chọn phù hợp cho phôi cỡ trung trong sản xuất linh hoạt
- Máy cưa vòng tự động hai trụ COSEN C-800NC – điều khiển số SNC tự động hóa hoàn toàn quy trình cắt
- Máy cưa vòng tự động hai trụ COSEN C-320NC – giải pháp cắt tự động cho phôi cỡ nhỏ và trung bình
- Máy cưa vòng tự động COSEN C-325NC – hệ điều khiển lập trình NC, năng suất cao cho sản xuất hàng loạt
- Máy cưa vòng thủ công COSEN MH-812LC – phù hợp cho xưởng nhỏ, vận hành đơn giản, chi phí đầu tư thấp
MAZAKO là Tổng đại lý chính thức của COSEN tại Việt Nam, cung cấp đầy đủ hỗ trợ kỹ thuật, phụ tùng và dịch vụ bảo hành cho toàn bộ dòng máy cưa vòng COSEN – bao gồm SH-1500DM và các model liên quan.
