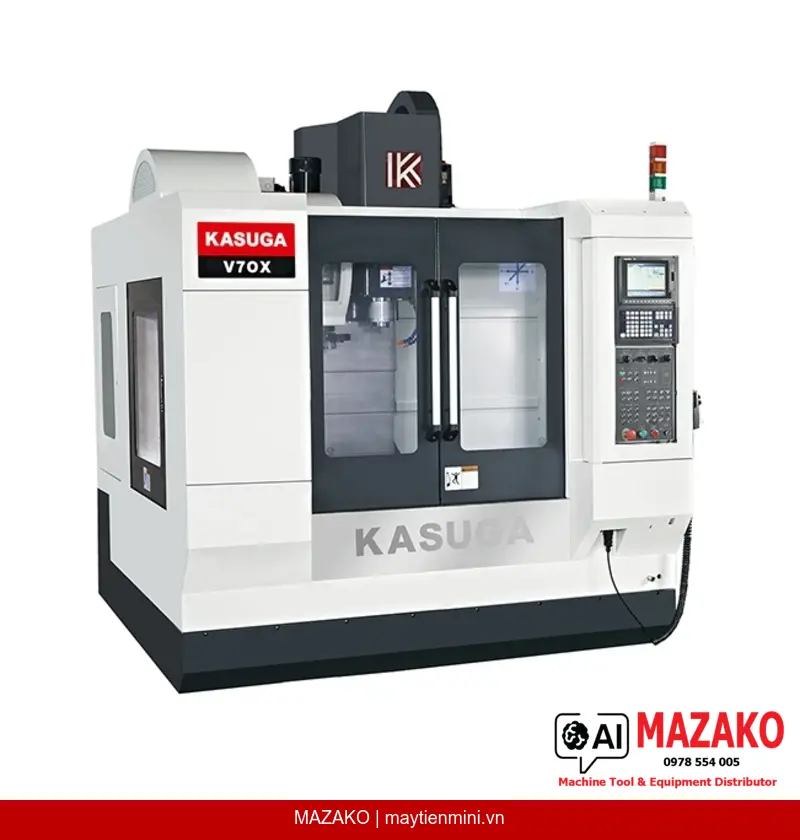

Máy phay CNC KASUGA V70X – Hành trình X 700mm, Direct Drive 12000 rpm
Máy phay CNC KASUGA V70X hành trình X/Y/Z 700×430×460mm, trục chính Direct Drive 12000 rpm, thanh trượt tuyến tính 30/30/35mm, tốc độ chạy nhanh 48 m/min, ATC ARM 20T thay dao 2.3 giây.
Mô tả sản phẩm
Máy phay CNC KASUGA V70X là trung tâm gia công đứng hiệu suất cao với hành trình trục X 700mm, được thiết kế theo triết lý kết hợp độ cứng vững tối ưu và tốc độ gia công vượt trội. Kết cấu Y-axis big span với mối nối rộng giữa trụ đứng và đế máy mang lại độ ổn định cao nhất trong phân khúc, phù hợp cho các xưởng cơ khí yêu cầu chính xác và năng suất liên tục.
Kết cấu cứng vững tối ưu – Big Span Y Axis
Thiết kế big span trục Y với mối nối rộng giữa trụ đứng và đế máy tạo nền tảng ổn định tuyệt đối. Thanh trượt tuyến tính (linear guide) rộng 30mm (trục X), 30mm (trục Y) và 35mm (trục Z) — lớn hơn so với các đối thủ cùng phân khúc — đảm bảo độ cứng và độ ổn định cao hơn trong suốt quá trình gia công.
Tốc độ cao – Direct Drive 12000 rpm & Rapid 48 m/min
Trục chính Direct Drive đạt 12000 rpm kết hợp tốc độ chạy nhanh (rapid feed rate) 48 m/min trên cả ba trục X/Y/Z, rút ngắn thời gian di chuyển không tải. Tốc độ cắt (cutting feed rate) đạt 24 m/min, tối ưu năng suất gia công thực tế.
ATC Tốc độ cao – Thay dao 2.3 giây
Cơ cấu thay dao tự động ARM kiểu tay quay với magazine 20 dao (ARM 20T), thời gian thay dao chỉ 2.3 giây. Kết hợp với tốc độ rapid traverse cao trên ba trục, thời gian gia công tổng thể được rút ngắn đáng kể, nâng cao sản lượng đầu ra.
Vít me bi & Servo Motor hiệu suất cao
Vít me bi (ballscrew) đường kính 32mm đồng bộ trên cả ba trục X/Y/Z. Motor servo trục X và Y đạt 1.5 kW, trục Z đạt 3.0 kW. Spindle motor tùy chọn 5.5 kW hoặc 7.5 kW tùy yêu cầu gia công, bộ điều khiển CNC tùy chọn: MITSUBISHI, FANUC, SIEMENS hoặc HEIDENHAIN.
Ứng dụng trong gia công cơ khí
KASUGA V70X phù hợp cho các xưởng cơ khí chính xác, nhà máy sản xuất linh kiện cơ khí, khuôn mẫu quy mô vừa và lớn. Với bàn máy 850×400mm, tải trọng tối đa 450 kg và hành trình Z 460mm, máy đáp ứng tốt các chi tiết dạng hộp, tấm, khuôn nhôm/thép, linh kiện ô tô và thiết bị công nghiệp. Tốc độ trục chính 12000 rpm (Direct Drive) và tốc độ cắt 24 m/min cho phép gia công nhôm, thép hợp kim và vật liệu phi kim với năng suất cao.
Tại sao chọn KASUGA V70X?
1. Kết cấu big span Y axis với thanh trượt tuyến tính 30/30/35mm — độ cứng vững vượt trội so với cùng phân khúc, giảm rung động trong gia công nặng.
2. Direct Drive 12000 rpm + Spindle oil cooler tiêu chuẩn theo cấu hình VX, kiểm soát nhiệt độ trục chính ổn định trong ca dài.
3. ATC ARM 20T chỉ 2.3 giây kết hợp rapid feed 48 m/min — tối ưu thời gian không cắt, tăng tỷ lệ thời gian cắt thực tế.
4. KASUGA — thương hiệu Nhật Bản thành lập năm 1949, sản xuất tại Đài Loan từ 2012 theo tiêu chuẩn kiểm soát chất lượng Nhật Bản. MAZAKO là Tổng đại lý chính thức của KASUGA tại Việt Nam, đảm bảo máy chính hãng, hỗ trợ kỹ thuật và phụ tùng đầy đủ.
- Kết cấu big span Y axis — mối nối rộng giữa trụ đứng và đế máy, ổn định tối ưu
- Thanh trượt tuyến tính 30/30/35mm trên ba trục — độ cứng và độ ổn định cao hơn đối thủ cùng phân khúc
- Trục chính Direct Drive 12000 rpm kèm Spindle oil cooler (cấu hình VX tiêu chuẩn)
- Tốc độ chạy nhanh 48 m/min và tốc độ cắt 24 m/min trên cả ba trục X/Y/Z
- ATC ARM 20T — thay dao tự động trong 2.3 giây, magazine 20 dao
- Vít me bi 32mm đồng bộ ba trục, hệ thống bôi trơn tự động
- Bộ điều khiển CNC tùy chọn: MITSUBISHI, FANUC, SIEMENS, HEIDENHAIN
Trang bị tiêu chuẩn & tùy chọn
- V Standard (Belt type, 10000 rpm): Vỏ bảo vệ kín hoàn toàn (Fully enclosure guard), che chắn kiểu kính thiên lý 3 trục (3 Axes telescopic cover), thổi khí qua trục chính (Air blast through spindle), làm kín khí trục chính (Spindle air sealing), hệ thống tưới nguội (Cutting coolant system), hệ thống thổi phoi (Cutting air blast system), súng hơi và súng nước (Air gun and water gun), đèn trạng thái và đèn làm việc, M30 power off, tay quay MPG handwheel, Rigid tapping, hệ thống bôi trơn tự động, bộ trao đổi nhiệt tủ điện, hộp dụng cụ kèm bu-lông và đệm cân bằng, hệ thống xả phoi (Chip flushing system), tài liệu vận hành
- VX Standard (bổ sung thêm so với V Standard): Trục chính Direct Drive 12000 rpm, Spindle oil cooler
- Tùy chọn (Optional): Côn trục chính BBT-40 hoặc HSK-63A, Spindle motor 5.5 kW hoặc 7.5 kW, Bộ điều khiển CNC MITSUBISHI / FANUC / SIEMENS / HEIDENHAIN
Nhận báo giá máy KASUGA chính hãng
Liên hệ MAZAKO — Tổng đại lý KASUGA tại Việt Nam để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Hành trình trục X | 700 mm |
| Hành trình trục Y | 430 mm |
| Hành trình trục Z | 460 mm |
| Khoảng cách từ mũi trục chính đến mặt bàn máy | 120 ~ 580 mm |
| Chiều cao bàn máy so với sàn | 890 mm |
| Kích thước bàn máy | 850 x 400 mm |
| Tốc độ trục chính | Direct Drive 12000 rpm |
| Côn trục chính (Tool shank) | BT-40 (BBT-40 / HSK-63A tùy chọn) |
| Tải trọng tối đa | 450 kg |
| Tốc độ chạy nhanh trục X | 48 m/min |
| Tốc độ chạy nhanh trục Y | 48 m/min |
| Tốc độ chạy nhanh trục Z | 48 m/min |
| Tốc độ cắt trục X | 24 m/min |
| Tốc độ cắt trục Y | 24 m/min |
| Tốc độ cắt trục Z | 24 m/min |
| Thanh trượt tuyến tính trục X | 30 mm |
| Thanh trượt tuyến tính trục Y | 30 mm |
| Thanh trượt tuyến tính trục Z | 35 mm |
| Vít me bi trục X | 32 mm |
| Vít me bi trục Y | 32 mm |
| Vít me bi trục Z | 32 mm |
| Công suất motor trục chính (tùy chọn) | 5.5 kW / 7.5 kW |
| Motor servo trục X | 1.5 kW |
| Motor servo trục Y | 1.5 kW |
| Motor servo trục Z | 3.0 kW |
| Kiểu thay dao tự động / Số dao | ARM 20T |
| Thời gian thay dao | 2.3 sec. |
| Kích thước máy | 2100 x 2660 x 2545 mm |
| Khối lượng máy | 3370 kg |
| Bộ điều khiển CNC (tùy chọn) | MITSUBISHI, FANUC, SIEMENS, HEIDENHAIN |
Câu hỏi thường gặp
KASUGA V70X phù hợp gia công chi tiết và vật liệu nào?
KASUGA V70X với bàn máy 850×400mm, tải trọng 450 kg và hành trình X/Y/Z 700×430×460mm phù hợp gia công chi tiết dạng hộp, tấm, khuôn nhôm, khuôn thép hợp kim và linh kiện cơ khí chính xác. Trục chính Direct Drive 12000 rpm cho phép gia công nhôm, thép hợp kim và vật liệu phi kim với tốc độ cắt cao, đáp ứng yêu cầu của ngành ô tô, khuôn mẫu và thiết bị công nghiệp.
Điểm nổi bật về độ cứng vững và tốc độ của KASUGA V70X là gì?
Máy sử dụng thanh trượt tuyến tính rộng 30mm (trục X, Y) và 35mm (trục Z) — lớn hơn so với nhiều đối thủ cùng phân khúc theo công bố của nhà sản xuất — kết hợp kết cấu big span Y axis giúp tăng độ cứng và giảm rung động. Tốc độ chạy nhanh đạt 48 m/min và tốc độ cắt 24 m/min trên cả ba trục, ATC ARM 20T thay dao chỉ 2.3 giây, tối ưu thời gian chu kỳ gia công.
Thương hiệu KASUGA có những lợi thế gì so với các thương hiệu khác?
KASUGA là thương hiệu máy công cụ Nhật Bản thành lập năm 1949, với hơn 75 năm kinh nghiệm trong ngành. Từ năm 2012, KASUGA mở cơ sở sản xuất tại Taichung, Đài Loan, kết hợp thiết kế và tiêu chuẩn kiểm soát chất lượng Nhật Bản với công nghệ sản xuất tinh xảo của Đài Loan. MAZAKO là Tổng đại lý chính thức của KASUGA tại Việt Nam, đảm bảo máy chính hãng, hỗ trợ kỹ thuật và cung cấp phụ tùng đầy đủ.
KASUGA V70X hỗ trợ những bộ điều khiển CNC nào và có thể tùy chỉnh cấu hình không?
KASUGA V70X hỗ trợ tùy chọn bộ điều khiển CNC gồm MITSUBISHI, FANUC, SIEMENS và HEIDENHAIN, cho phép khách hàng lựa chọn theo tiêu chuẩn nhà máy hiện có. Ngoài ra, côn trục chính có thể tùy chọn BBT-40 hoặc HSK-63A thay cho tiêu chuẩn BT-40, và spindle motor có thể chọn 5.5 kW hoặc 7.5 kW tùy yêu cầu gia công.
Đặt hàng KASUGA V70X tại MAZAKO như thế nào và thời gian giao hàng ra sao?
MAZAKO là Tổng đại lý chính thức của KASUGA tại Việt Nam, tiếp nhận đơn hàng trực tiếp qua website maytienmini.vn hoặc liên hệ đội ngũ kỹ thuật để được tư vấn cấu hình phù hợp. Thời gian giao hàng và điều kiện lắp đặt sẽ được xác nhận cụ thể theo từng đơn hàng — liên hệ MAZAKO để nhận báo giá và lịch giao hàng chính xác nhất.
