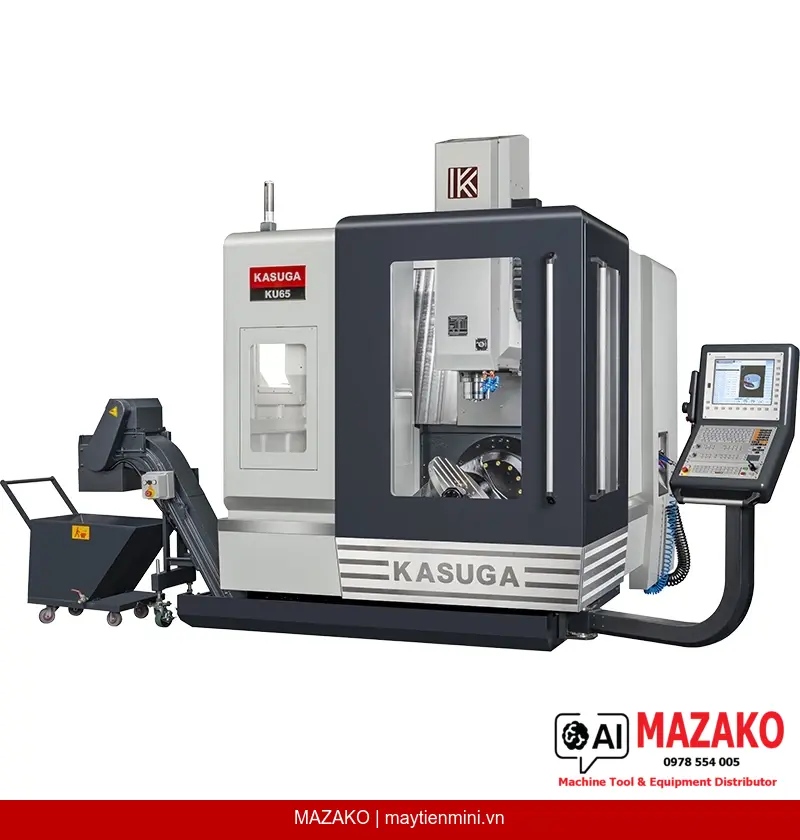

Máy phay CNC 5 trục KASUGA KU65 Chính Hãng
Máy phay CNC 5 trục KASUGA KU65 với bàn xoay Ø650mm, hành trình X/Y/Z 620/520/460mm, trục chính direct drive 12000 rpm, 5 trục đồng thời, tải trọng nằm ngang 300 kg. MAZAKO là Tổng đại lý chính hãng tại Việt Nam.
Mô tả sản phẩm
Máy phay CNC 5 trục KASUGA KU65 là trung tâm gia công 5 trục đồng thời được thiết kế theo phương pháp mô phỏng động 3D và phân tích phần tử hữu hạn (FEA), đảm bảo độ cứng vững kết cấu, độ ổn định và độ chính xác tĩnh/động ở mức tối ưu. Máy phù hợp cho các xưởng cơ khí chính xác yêu cầu gia công chi tiết phức tạp nhiều mặt trong một lần gá, với bàn xoay Ø650mm và khả năng nghiêng trục B từ -50° đến +110°.
Kết cấu máy phân tích FEA
Kết cấu máy được kiểm nghiệm bằng mô phỏng động 3D và phân tích phần tử hữu hạn, đạt độ cứng vững kết cấu, độ ổn định và độ chính xác tĩnh/động tốt nhất có thể — nền tảng cho gia công 5 trục chính xác cao.
Thanh trượt tuyến tính con lăn 45mm (3 trục)
Ba trục X/Y/Z đều dùng thanh trượt tuyến tính con lăn (roller linear guide) 45mm, giảm ma sát tối đa, duy trì độ chính xác lặp lại vị trí và tăng hiệu suất cắt gọt. Vít me bi 40mm trên cả 3 trục đảm bảo truyền động êm, không khe hở.
Trục chính Direct Drive 12000 rpm
Trục chính dẫn động trực tiếp (direct drive) đạt tốc độ 12000 rpm tiêu chuẩn, tùy chọn 15000 rpm hoặc built-in 20000 rpm. Tích hợp làm mát dầu trục chính, thổi khí qua trục chính và làm kín khí trục chính, đảm bảo tuổi thọ và độ ổn định nhiệt trong gia công liên tục.
5 trục đồng thời — Bàn xoay Ø650mm
Hỗ trợ 5 trục đồng thời với bàn xoay Ø650mm, góc nghiêng trục B: -50° ~ +110°, góc xoay trục C: 360° (phân giải 0,001°). Tải trọng tối đa: 300 kg (nằm ngang), 200 kg (nghiêng). Bộ điều khiển CNC tùy chọn SIEMENS hoặc HEIDENHAIN nâng cao độ chính xác và hiệu suất gia công.
Ứng dụng trong gia công cơ khí
KASUGA KU65 phù hợp cho các xưởng gia công cơ khí chính xác, khuôn mẫu phức tạp, chi tiết hàng không — vũ trụ, y tế và ô tô đòi hỏi gia công nhiều mặt trong một lần gá. Với bàn xoay Ø650mm, hành trình X 620mm / Y 520mm / Z 460mm và 5 trục đồng thời, máy xử lý hiệu quả các chi tiết có biên dạng cong phức tạp, lỗ nghiêng, mặt nghiêng mà máy 3 trục thông thường không thể đạt được trong một lần gá.
Tại sao chọn KASUGA KU65?
Thứ nhất, kết cấu máy được tối ưu hóa bằng mô phỏng động 3D và FEA — đảm bảo độ cứng vững và độ chính xác tĩnh/động vượt trội cho gia công 5 trục. Thứ hai, hệ thống thanh trượt con lăn 45mm và vít me bi 40mm trên cả 3 trục cho tốc độ chạy nhanh 36 m/min và tốc độ cắt 15 m/min, tối ưu năng suất. Thứ ba, trục chính direct drive với làm mát dầu và làm kín khí đảm bảo ổn định nhiệt và tuổi thọ cao trong sản xuất liên tục. Thứ tư, KASUGA — thương hiệu Nhật Bản thành lập năm 1949, sản xuất tại Đài Loan từ 2012 — kết hợp thiết kế Nhật Bản với công nghệ sản xuất tinh xảo Đài Loan. MAZAKO là Tổng đại lý chính thức của KASUGA tại Việt Nam, đảm bảo máy chính hãng, hỗ trợ kỹ thuật và phụ tùng đầy đủ.
- Kết cấu máy thiết kế theo mô phỏng động 3D và phân tích phần tử hữu hạn (FEA)
- Thanh trượt tuyến tính con lăn 45mm và vít me bi 40mm trên cả 3 trục X/Y/Z
- Trục chính direct drive 12000 rpm, tùy chọn 15000 rpm hoặc built-in 20000 rpm
- 5 trục đồng thời, bàn xoay Ø650mm, trục B nghiêng -50° ~ +110°, trục C xoay 360°
- ATC kiểu ARM 24 dao, thời gian thay dao 2,3 giây
- Bộ điều khiển CNC tùy chọn SIEMENS hoặc HEIDENHAIN
- Hệ thống làm mát dầu trục chính, thổi khí qua trục chính, làm kín khí trục chính
Trang bị tiêu chuẩn
- Vỏ bảo vệ kín hoàn toàn (Fully enclosure guard)
- Tấm che kính thiên văn 3 trục (3 Axes telescopic cover)
- Hệ thống làm mát dầu trục chính (Spindle oil cooler)
- Thổi khí qua trục chính (Air blast through spindle)
- Làm kín khí trục chính (Spindle air sealing)
- Hệ thống dung dịch cắt (Cutting coolant system)
- Hệ thống thổi khí cắt (Cutting air blast system)
- Súng khí và súng nước (Air gun and water gun)
- Đèn trạng thái vận hành và đèn làm việc
- Tắt nguồn M30 (M30 power off)
- Tay quay MPG handwheel
- Taro cứng (Rigid tapping)
- Hệ thống bôi trơn tự động (Automatic lubrication system)
- Bộ trao đổi nhiệt tủ điện (Heat exchanger for electrical cabinet)
- Hộp dụng cụ kèm bu lông và đệm chỉnh mức (Tool box with tools and leveling bolts & pads)
- Hệ thống xả phoi bằng nước (Chip flushing system)
- Tài liệu hướng dẫn vận hành (Operation manual)
Nhận báo giá máy KASUGA chính hãng
Liên hệ MAZAKO — Tổng đại lý KASUGA tại Việt Nam để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Số trục đồng thời | 5 |
| Kích thước bàn máy | Ø650 mm |
| Hành trình trục X | 620 mm |
| Hành trình trục Y | 520 mm |
| Hành trình trục Z | 460 mm |
| Góc nghiêng trục B | -50° ~ +110° |
| Góc xoay trục C | 360° (0,001°) |
| Khoảng cách từ mũi trục chính đến mặt bàn máy | 150 ~ 610 mm |
| Chiều cao làm việc so với sàn | 770 mm |
| Tải trọng tối đa (nằm ngang) | 300 kg |
| Tải trọng tối đa (nghiêng) | 200 kg |
| Tốc độ trục chính | Direct drive 12000 rpm (tùy chọn: 15000 rpm / built-in 20000 rpm) |
| Côn trục chính | BBT-40 (tùy chọn: HSK-63A) |
| Công suất motor trục chính (tùy chọn) | 10 kW, 12,5 kW |
| Tốc độ chạy nhanh trục X | 36 m/min |
| Tốc độ chạy nhanh trục Y | 36 m/min |
| Tốc độ chạy nhanh trục Z | 36 m/min |
| Tốc độ cắt trục X | 15 m/min |
| Tốc độ cắt trục Y | 15 m/min |
| Tốc độ cắt trục Z | 15 m/min |
| Thanh trượt tuyến tính trục X (con lăn) | 45 mm |
| Thanh trượt tuyến tính trục Y (con lăn) | 45 mm |
| Thanh trượt tuyến tính trục Z (con lăn) | 45 mm |
| Vít me bi trục X | 40 mm |
| Vít me bi trục Y | 40 mm |
| Vít me bi trục Z | 40 mm |
| Motor servo trục X | 6,5 kW |
| Motor servo trục Y | 5,1 kW |
| Motor servo trục Z | 6,5 kW |
| Đường kính dao tối đa (đủ dao) | Ø75 mm |
| Đường kính dao tối đa (dao trống kế bên) | Ø125 mm |
| Chiều dài dao tối đa | 250 mm |
| Khối lượng dao tối đa | 7 kg |
| Kiểu thay dao tự động / Số dao | ARM 24T |
| Thời gian thay dao | 2,3 sec. |
| Kích thước máy | 3510 x 4240 x 3000 mm |
| Khối lượng máy | 8200 kg |
| Bộ điều khiển CNC (tùy chọn) | SIEMENS, HEIDENHAIN |
Câu hỏi thường gặp
Máy phay CNC 5 trục KASUGA KU65 phù hợp gia công chi tiết và vật liệu nào?
KASUGA KU65 phù hợp gia công các chi tiết phức tạp nhiều mặt như khuôn mẫu, chi tiết hàng không, y tế và ô tô. Với bàn xoay Ø650mm, tải trọng nằm ngang 300 kg và 5 trục đồng thời, máy xử lý tốt các vật liệu kim loại như thép, nhôm, titan và hợp kim đặc biệt trong một lần gá, giảm sai số tích lũy do nhiều lần gá đặt.
Độ chính xác và tính năng nổi bật thực tế của KU65 là gì?
Kết cấu máy được tối ưu bằng mô phỏng động 3D và phân tích phần tử hữu hạn (FEA), đảm bảo độ cứng vững và độ chính xác tĩnh/động cao nhất. Thanh trượt tuyến tính con lăn 45mm trên cả 3 trục giảm ma sát và duy trì độ chính xác lặp lại vị trí. Trục C xoay 360° với phân giải 0,001° và trục B nghiêng -50° ~ +110° cho phép tiếp cận chi tiết ở mọi góc độ phức tạp.
Thương hiệu KASUGA có những lợi thế gì so với các thương hiệu khác?
KASUGA SEIKI Ltd. là thương hiệu Nhật Bản thành lập năm 1949, với hơn 70 năm kinh nghiệm trong ngành máy công cụ. Từ năm 2012, KASUGA mở chi nhánh sản xuất tại Taichung, Đài Loan, kết hợp thiết kế và kiểm soát chất lượng nghiêm ngặt kiểu Nhật Bản với công nghệ sản xuất tinh xảo của Đài Loan. MAZAKO là Tổng đại lý chính thức của KASUGA tại Việt Nam, đảm bảo máy chính hãng và hỗ trợ kỹ thuật đầy đủ.
Hệ thống ATC và bộ điều khiển CNC của KU65 hoạt động như thế nào?
KU65 trang bị ATC kiểu ARM với magazine 24 dao, thời gian thay dao chỉ 2,3 giây, giảm thời gian dừng máy trong sản xuất liên tục. Bộ điều khiển CNC là tùy chọn giữa SIEMENS và HEIDENHAIN — cả hai đều là thương hiệu hàng đầu thế giới, hỗ trợ lập trình 5 trục đồng thời với độ chính xác và hiệu suất cao. Côn trục chính tiêu chuẩn BBT-40, tùy chọn HSK-63A cho ứng dụng tốc độ cao.
Đặt hàng máy KASUGA KU65 tại MAZAKO như thế nào và thời gian giao hàng bao lâu?
MAZAKO là Tổng đại lý chính thức của KASUGA tại Việt Nam, tiếp nhận tư vấn và báo giá trực tiếp cho máy KASUGA KU65. Quý khách vui lòng liên hệ MAZAKO qua website maytienmini.vn để được tư vấn cấu hình phù hợp (lựa chọn CNC Control, công suất motor trục chính, côn trục chính), báo giá chính xác và thông tin thời gian giao hàng cụ thể theo từng đơn hàng.
