Máy phay KASUGA

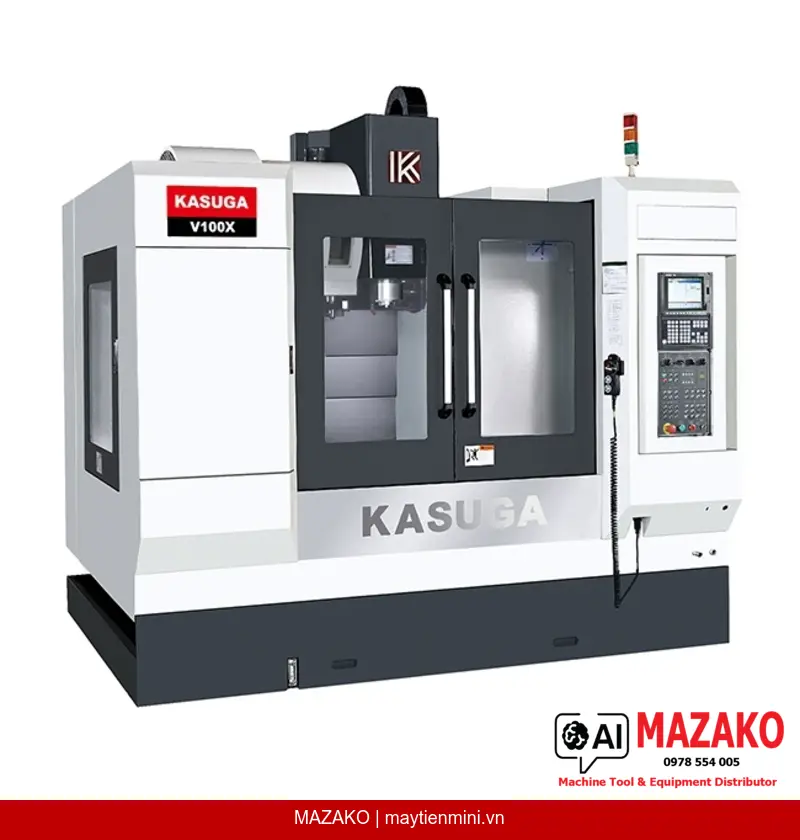

Máy phay CNC KASUGA V100X – Hành trình X 1020mm, Direct Drive 12000 rpm
Máy phay CNC KASUGA V100X hành trình X/Y/Z 1020×560×575mm, trục chính Direct Drive 12000 rpm, thanh trượt tuyến tính 45mm cả 3 trục, tải trọng bàn 700kg, ATC 24 dao thay dao 2.3 giây.
Mô tả sản phẩm
Máy phay CNC KASUGA V100X là trung tâm gia công đứng hiệu suất cao, được thiết kế theo triết lý kỹ thuật Nhật Bản với kết cấu cứng vững tối ưu, tốc độ cao và độ chính xác vượt trội. Với hành trình trục X đạt 1020mm, trục chính Direct Drive 12000 rpm và hệ thống ATC thay dao chỉ 2.3 giây, V100X đáp ứng yêu cầu gia công chi tiết lớn trong môi trường sản xuất công nghiệp liên tục.
Kết cấu cứng vững – Nền tảng gia công chính xác
Kết cấu Y-axis big span với mặt tiếp xúc rộng giữa trụ đứng và đế máy mang lại độ ổn định tối đa. Thanh trượt tuyến tính (linear guide) 45mm được áp dụng đồng bộ trên cả 3 trục X/Y/Z – rộng hơn so với các đối thủ cùng phân khúc – đảm bảo độ cứng vững và ổn định ưu việt trong suốt hành trình gia công.
Trục chính Direct Drive 12000 rpm – Hiệu suất cắt gọt cao
Trục chính dẫn động trực tiếp (Direct Drive) đạt tốc độ 12000 rpm, côn trục chính BT-40 (tùy chọn BBT-40 / HSK-63A). Motor trục chính tùy chọn 7.5 kW hoặc 11 kW phù hợp với nhiều chế độ gia công khác nhau. Hệ thống làm mát dầu trục chính (spindle oil cooler) tích hợp tiêu chuẩn trong gói VX giúp duy trì nhiệt độ ổn định, bảo vệ độ chính xác gia công lâu dài.
Tốc độ chạy nhanh và ATC hiệu suất cao
Tốc độ chạy nhanh trục X/Y đạt 48 m/min, trục Z đạt 36 m/min. Hệ thống thay dao tự động kiểu ARM 24 dao với thời gian thay dao chỉ 2.3 giây rút ngắn đáng kể thời gian chu kỳ gia công, nâng cao sản lượng đầu ra trong sản xuất hàng loạt.
Hệ thống vít me bi và servo motor đồng bộ 3 trục
Vít me bi (ballscrew) đường kính 40mm trên cả 3 trục X/Y/Z kết hợp với motor servo 2.0 kW (trục X/Y) và 3.0 kW (trục Z) đảm bảo truyền động chính xác, tốc độ cắt trục X/Y đạt 24 m/min và trục Z đạt 18 m/min. Tải trọng bàn máy tối đa 700kg phù hợp gia công chi tiết cơ khí kích thước lớn.
Ứng dụng trong gia công cơ khí
KASUGA V100X phù hợp với các xưởng cơ khí chính xác, nhà máy sản xuất khuôn mẫu, chi tiết máy móc công nghiệp, và các bộ phận cơ khí kết cấu có kích thước trung bình đến lớn. Hành trình bàn máy 1100×500mm và tải trọng 700kg cho phép gia công các tấm đế, thân máy, khuôn ép nhựa, khuôn dập và các chi tiết hộp số yêu cầu độ chính xác cao. Tốc độ ATC 2.3 giây và rapid feed 48 m/min đặc biệt phù hợp với sản xuất hàng loạt cần tối ưu thời gian chu kỳ.
Tại sao chọn KASUGA V100X?
Thứ nhất, thanh trượt tuyến tính 45mm đồng bộ 3 trục – kích thước lớn hơn so với tiêu chuẩn thị trường – mang lại độ cứng vững và tuổi thọ vượt trội. Thứ hai, kết cấu Y-axis big span với mặt tiếp xúc trụ đứng–đế máy rộng là lợi thế thiết kế đặc trưng của KASUGA giúp tối thiểu hóa rung động trong gia công nặng. Thứ ba, trục chính Direct Drive 12000 rpm kết hợp làm mát dầu trục chính đảm bảo độ chính xác nhiệt ổn định trong ca sản xuất dài. Thứ tư, KASUGA là thương hiệu Nhật Bản thành lập năm 1949, sản xuất tại Đài Loan theo tiêu chuẩn kiểm soát chất lượng Nhật Bản – MAZAKO là Tổng đại lý chính thức tại Việt Nam, đảm bảo hàng chính hãng, hỗ trợ kỹ thuật và phụ tùng đầy đủ.
- Kết cấu Y-axis big span – mặt tiếp xúc trụ đứng và đế máy rộng, ổn định tối đa
- Thanh trượt tuyến tính 45mm đồng bộ cả 3 trục X/Y/Z – cứng vững hơn đối thủ cùng phân khúc
- Trục chính Direct Drive 12000 rpm, côn BT-40 (tùy chọn BBT-40 / HSK-63A)
- ATC ARM 24 dao, thời gian thay dao 2.3 giây
- Tốc độ chạy nhanh trục X/Y 48 m/min, trục Z 36 m/min
- Vít me bi 40mm và motor servo đồng bộ 3 trục
- Tùy chọn bộ điều khiển CNC: MITSUBISHI, FANUC, SIEMENS, HEIDENHAIN
Tính năng tiêu chuẩn và tùy chọn
- Gói V Standard (tiêu chuẩn): Trục chính Belt type 10000 rpm, vỏ bảo vệ kín hoàn toàn (Fully enclosure guard), tấm chắn kính lồng 3 trục (3 Axes telescopic cover), thổi khí qua trục chính (Air blast through spindle), làm kín khí trục chính (Spindle air sealing), hệ thống tưới nguội gia công (Cutting coolant system), hệ thống thổi khí gia công (Cutting air blast system), súng khí và súng nước (Air gun and water gun), đèn trạng thái và đèn làm việc, M30 power off, tay quay MPG handwheel, Rigid tapping, bôi trơn tự động, bộ trao đổi nhiệt tủ điện, hộp dụng cụ kèm bu-lông và đệm cân bằng, hệ thống xả phoi, tài liệu vận hành
- Gói VX Standard (bổ sung thêm so với V Standard): Trục chính Direct Drive 12000 rpm, làm mát dầu trục chính (Spindle oil cooler)
- Tùy chọn côn trục chính: BBT-40, HSK-63A
- Tùy chọn motor trục chính: 7.5 kW hoặc 11 kW
- Tùy chọn bộ điều khiển CNC: MITSUBISHI, FANUC, SIEMENS, HEIDENHAIN
Nhận báo giá máy KASUGA chính hãng
Liên hệ MAZAKO — Tổng đại lý KASUGA tại Việt Nam để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Hành trình trục X | 1020 mm |
| Hành trình trục Y | 560 mm |
| Hành trình trục Z | 575 mm |
| Khoảng cách từ mũi trục chính đến mặt bàn máy | 125 ~ 700 mm |
| Chiều cao bàn máy so với sàn | 978 mm |
| Kích thước bàn máy | 1100 x 500 mm |
| Tốc độ trục chính | Direct Drive 12000 rpm |
| Côn trục chính (Tool shank) | BT-40 (BBT-40 / HSK-63A tùy chọn) |
| Tải trọng tối đa | 700 kg |
| Tốc độ chạy nhanh trục X | 48 m/min |
| Tốc độ chạy nhanh trục Y | 48 m/min |
| Tốc độ chạy nhanh trục Z | 36 m/min |
| Tốc độ cắt trục X | 24 m/min |
| Tốc độ cắt trục Y | 24 m/min |
| Tốc độ cắt trục Z | 18 m/min |
| Thanh trượt tuyến tính trục X | 45 mm |
| Thanh trượt tuyến tính trục Y | 45 mm |
| Thanh trượt tuyến tính trục Z | 45 mm |
| Vít me bi trục X | 40 mm |
| Vít me bi trục Y | 40 mm |
| Vít me bi trục Z | 40 mm |
| Công suất motor trục chính (tùy chọn) | 7.5 kW, 11 kW |
| Motor servo trục X | 2.0 kW |
| Motor servo trục Y | 2.0 kW |
| Motor servo trục Z | 3.0 kW |
| Kiểu thay dao tự động / Số dao | ARM 24T |
| Thời gian thay dao | 2.3 sec. |
| Kích thước máy | 3300 x 2180 x 2840 mm |
| Khối lượng máy | 5090 kg |
| Bộ điều khiển CNC (tùy chọn) | MITSUBISHI, FANUC, SIEMENS, HEIDENHAIN |
Câu hỏi thường gặp
KASUGA V100X phù hợp gia công chi tiết và vật liệu nào?
V100X với bàn máy 1100×500mm, tải trọng 700kg và hành trình X 1020mm phù hợp gia công các chi tiết cơ khí kích thước trung bình đến lớn như thân máy, tấm đế, khuôn ép nhựa, khuôn dập và hộp số. Trục chính Direct Drive 12000 rpm cho phép gia công thép, nhôm, gang và các hợp kim kỹ thuật với tốc độ cắt cao.
Điểm nổi bật về kết cấu và độ chính xác của V100X là gì?
V100X sử dụng thanh trượt tuyến tính 45mm đồng bộ cả 3 trục X/Y/Z – kích thước lớn hơn so với tiêu chuẩn thị trường – đảm bảo độ cứng vững và ổn định vượt trội. Kết cấu Y-axis big span với mặt tiếp xúc rộng giữa trụ đứng và đế máy giảm thiểu rung động trong gia công nặng. Vít me bi 40mm và motor servo đồng bộ 3 trục đảm bảo độ chính xác truyền động cao.
Thương hiệu KASUGA có những lợi thế gì so với các thương hiệu khác?
KASUGA là thương hiệu máy công cụ Nhật Bản thành lập năm 1949, với hơn 70 năm kinh nghiệm trong ngành máy phay CNC. Từ năm 2012, KASUGA mở cơ sở sản xuất tại Taichung, Đài Loan, kết hợp thiết kế kỹ thuật Nhật Bản với công nghệ sản xuất tinh xảo Đài Loan và hệ thống kiểm soát chất lượng nghiêm ngặt theo tiêu chuẩn Nhật. Tại Việt Nam, MAZAKO là Tổng đại lý chính thức của KASUGA, đảm bảo máy chính hãng và hỗ trợ kỹ thuật đầy đủ.
V100X hỗ trợ những bộ điều khiển CNC nào và có thể tùy chọn như thế nào?
V100X hỗ trợ tùy chọn bộ điều khiển CNC từ các thương hiệu hàng đầu: MITSUBISHI, FANUC, SIEMENS và HEIDENHAIN, cho phép khách hàng lựa chọn phù hợp với hệ thống hiện có tại nhà máy. Ngoài ra, côn trục chính có thể tùy chọn BBT-40 hoặc HSK-63A thay cho tiêu chuẩn BT-40, và công suất motor trục chính có thể chọn 7.5 kW hoặc 11 kW tùy yêu cầu gia công.
Đặt hàng KASUGA V100X tại MAZAKO như thế nào và thời gian giao hàng ra sao?
MAZAKO là Tổng đại lý chính thức của KASUGA tại Việt Nam, tiếp nhận tư vấn và báo giá trực tiếp cho dòng V100X. Khách hàng có thể liên hệ qua website maytienmini.vn hoặc hotline để được tư vấn cấu hình phù hợp, bao gồm lựa chọn bộ điều khiển CNC, công suất motor và côn trục chính. Thời gian giao hàng cụ thể sẽ được xác nhận tùy theo cấu hình đặt hàng và tình trạng kho.
