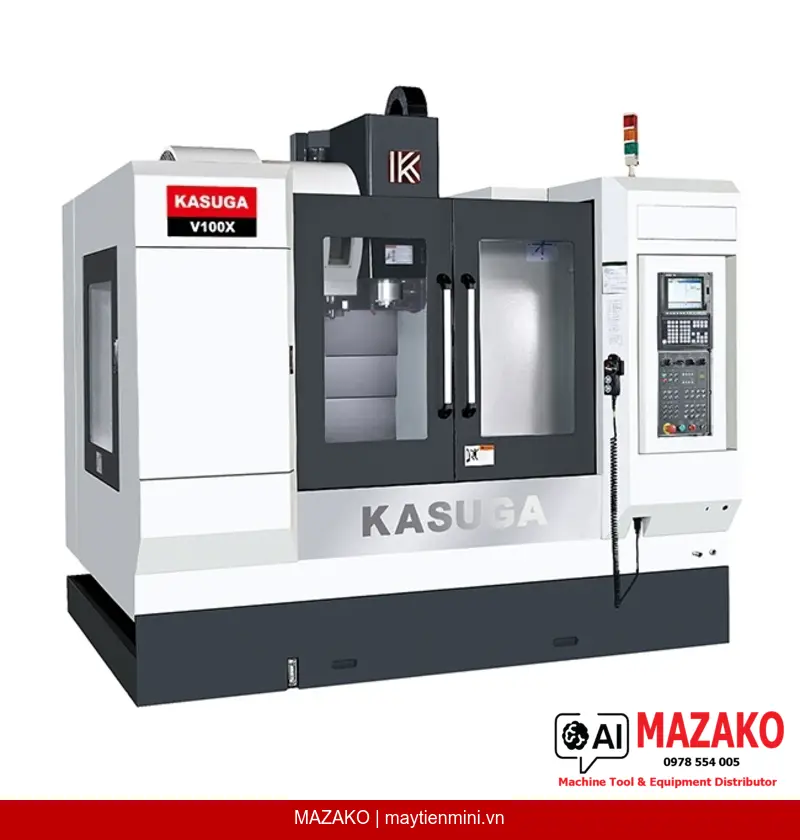

Máy phay CNC KASUGA V100 – Hành trình X 1020mm, Bàn 1100x500mm
Máy phay CNC KASUGA V100 với hành trình X/Y/Z 1020/560/575mm, bàn máy 1100×500mm, tải trọng 700kg, thanh trượt tuyến tính 45mm cả 3 trục, ATC 24 dao, thay dao 2.3 giây.
Mô tả sản phẩm
Máy phay CNC KASUGA V100 là trung tâm gia công đứng được thiết kế theo triết lý kết cấu cứng vững tối ưu, tốc độ cao và độ chính xác cao. Với hành trình trục X lên đến 1020mm và bàn máy 1100×500mm, V100 phù hợp cho các xưởng cơ khí cần gia công chi tiết kích thước trung bình đến lớn với yêu cầu độ chính xác cao và năng suất ổn định.
Kết cấu cứng vững – Ổn định tối ưu
Kết cấu trục Y kiểu big span với mối nối rộng giữa trụ đứng và đế máy mang lại độ ổn định cao nhất. Thanh trượt tuyến tính (linear guide) 45mm được áp dụng đồng nhất cho cả 3 trục X/Y/Z — lớn hơn so với các đối thủ cạnh tranh — đảm bảo độ cứng vững và ổn định vượt trội trong suốt quá trình gia công.
Tốc độ chạy nhanh và cắt gọt cao
Tốc độ chạy nhanh trục X/Y đạt 48 m/min, trục Z đạt 36 m/min. Tốc độ cắt trục X/Y đạt 24 m/min, trục Z đạt 18 m/min. Vít me bi (ballscrew) 40mm trên cả 3 trục đảm bảo truyền động tải trọng cao, tốc độ cao và độ cứng vững tốt.
ATC tốc độ cao – Thay dao 2.3 giây
Cơ cấu thay dao tự động (ATC) kiểu ARM với magazine 24 dao, thời gian thay dao chỉ 2.3 giây. Kết hợp với tốc độ chạy nhanh 3 trục, V100 rút ngắn đáng kể thời gian gia công và nâng cao năng suất đầu ra.
Trục chính linh hoạt – Côn BT-40
Phiên bản V tiêu chuẩn trang bị trục chính dẫn động đai (belt type) tốc độ 10.000 rpm. Phiên bản VX nâng cấp lên trục chính dẫn động trực tiếp (direct drive) 12.000 rpm kèm bộ làm mát dầu trục chính. Côn trục chính BT-40, tùy chọn BBT-40 hoặc HSK-63A. Công suất motor trục chính 7.5 kW hoặc 11 kW (tùy chọn).
Ứng dụng trong gia công cơ khí
KASUGA V100 phù hợp cho các xưởng cơ khí chính xác, nhà máy sản xuất khuôn mẫu, chi tiết máy, và các bộ phận kết cấu có kích thước trung bình đến lớn. Với bàn máy 1100×500mm và tải trọng tối đa 700kg, máy đáp ứng tốt nhu cầu phay mặt phẳng, phay rãnh, khoan, doa và gia công contour phức tạp trên các vật liệu kim loại phổ biến như thép, nhôm, gang và hợp kim.
Tại sao chọn KASUGA V100?
1. Thanh trượt tuyến tính 45mm đồng nhất 3 trục — lớn hơn tiêu chuẩn thị trường, đảm bảo độ cứng vững và tuổi thọ cao hơn trong điều kiện tải nặng.
2. ATC ARM 24 dao với thời gian thay dao 2.3 giây — tối ưu hóa năng suất cho các lô sản xuất liên tục.
3. Kết cấu big span trục Y với mối nối rộng trụ đứng – đế máy, giảm rung động và duy trì độ chính xác ổn định theo thời gian.
4. KASUGA là thương hiệu Nhật Bản thành lập năm 1949, sản xuất tại Đài Loan từ năm 2012 — kết hợp thiết kế Nhật Bản và công nghệ sản xuất tinh xảo Đài Loan. MAZAKO là Tổng đại lý chính thức của KASUGA tại Việt Nam, đảm bảo máy chính hãng và hỗ trợ kỹ thuật đầy đủ.
- Hành trình X/Y/Z: 1020 / 560 / 575mm — phù hợp chi tiết kích thước lớn
- Thanh trượt tuyến tính 45mm cả 3 trục — độ cứng vững và ổn định vượt trội
- Tốc độ chạy nhanh trục X/Y 48 m/min, trục Z 36 m/min
- ATC ARM 24 dao, thời gian thay dao 2.3 giây
- Tải trọng bàn máy tối đa 700kg
- Bộ điều khiển CNC tùy chọn: MITSUBISHI, FANUC, SIEMENS, HEIDENHAIN
- Côn trục chính BT-40, tùy chọn BBT-40 / HSK-63A
Trang bị tiêu chuẩn và tùy chọn
- V Standard (tiêu chuẩn): Trục chính dẫn động đai 10.000 rpm, vỏ bảo vệ kín hoàn toàn, che chắn kính viễn vọng 3 trục, thổi khí qua trục chính, làm kín khí trục chính, hệ thống dung dịch cắt, hệ thống thổi khí cắt, súng khí và súng nước, đèn trạng thái vận hành và đèn làm việc, tắt nguồn M30, tay quay MPG, taro cứng (rigid tapping), hệ thống bôi trơn tự động, bộ trao đổi nhiệt tủ điện, hộp dụng cụ kèm bu lông và đệm cân bằng, hệ thống xả phoi, sách hướng dẫn vận hành.
- VX Standard (bổ sung thêm so với V Standard): Trục chính dẫn động trực tiếp 12.000 rpm, bộ làm mát dầu trục chính.
Nhận báo giá máy KASUGA chính hãng
Liên hệ MAZAKO — Tổng đại lý KASUGA tại Việt Nam để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Hành trình trục X | 1020 mm |
| Hành trình trục Y | 560 mm |
| Hành trình trục Z | 575 mm |
| Khoảng cách từ mũi trục chính đến mặt bàn máy | 125 ~ 700 mm |
| Chiều cao bàn máy so với sàn | 978 mm |
| Kích thước bàn máy | 1100 x 500 mm |
| Tốc độ trục chính | Belt type 10.000 rpm |
| Côn trục chính (Tool shank) | BT-40 (BBT-40 / HSK-63A tùy chọn) |
| Tải trọng tối đa | 700 kg |
| Tốc độ chạy nhanh trục X | 48 m/min |
| Tốc độ chạy nhanh trục Y | 48 m/min |
| Tốc độ chạy nhanh trục Z | 36 m/min |
| Tốc độ cắt trục X | 24 m/min |
| Tốc độ cắt trục Y | 24 m/min |
| Tốc độ cắt trục Z | 18 m/min |
| Thanh trượt tuyến tính trục X | 45 mm |
| Thanh trượt tuyến tính trục Y | 45 mm |
| Thanh trượt tuyến tính trục Z | 45 mm |
| Vít me bi trục X | 40 mm |
| Vít me bi trục Y | 40 mm |
| Vít me bi trục Z | 40 mm |
| Công suất motor trục chính (tùy chọn) | 7.5 kW, 11 kW |
| Motor servo trục X | 2.0 kW |
| Motor servo trục Y | 2.0 kW |
| Motor servo trục Z | 3.0 kW |
| Kiểu thay dao tự động / Số dao | ARM 24T |
| Thời gian thay dao | 2.3 sec. |
| Kích thước máy | 3300 x 2180 x 2840 mm |
| Khối lượng máy | 5090 kg |
| Bộ điều khiển CNC (tùy chọn) | MITSUBISHI, FANUC, SIEMENS, HEIDENHAIN |
Câu hỏi thường gặp
Máy phay CNC KASUGA V100 phù hợp gia công chi tiết và vật liệu nào?
KASUGA V100 với bàn máy 1100×500mm, hành trình X/Y/Z 1020/560/575mm và tải trọng tối đa 700kg phù hợp gia công các chi tiết kích thước trung bình đến lớn như khuôn mẫu, chi tiết máy, bộ phận kết cấu. Máy đáp ứng tốt với các vật liệu kim loại phổ biến như thép, nhôm, gang và hợp kim trong các nguyên công phay, khoan, doa và gia công contour.
Tính năng nổi bật về độ cứng vững và tốc độ của KASUGA V100 là gì?
V100 sử dụng thanh trượt tuyến tính 45mm đồng nhất cho cả 3 trục X/Y/Z — lớn hơn so với nhiều đối thủ cạnh tranh — cùng vít me bi 40mm trên cả 3 trục, đảm bảo độ cứng vững và khả năng truyền tải cao. Tốc độ chạy nhanh trục X/Y đạt 48 m/min, trục Z đạt 36 m/min. ATC ARM 24 dao với thời gian thay dao chỉ 2.3 giây giúp tối ưu năng suất gia công.
KASUGA V100 có những lợi thế gì về thương hiệu và xuất xứ?
KASUGA là thương hiệu Nhật Bản thành lập năm 1949, với chi nhánh sản xuất tại Đài Loan (Taichung) từ năm 2012. Sản phẩm kết hợp thiết kế kỹ thuật Nhật Bản với công nghệ sản xuất tinh xảo Đài Loan và kiểm soát chất lượng nghiêm ngặt theo tiêu chuẩn Nhật. MAZAKO là Tổng đại lý chính thức của KASUGA tại Việt Nam, đảm bảo máy chính hãng và hỗ trợ kỹ thuật đầy đủ.
KASUGA V100 hỗ trợ những bộ điều khiển CNC nào và có thể tùy chọn những gì?
V100 hỗ trợ tùy chọn bộ điều khiển CNC từ các thương hiệu hàng đầu: MITSUBISHI, FANUC, SIEMENS và HEIDENHAIN, giúp khách hàng linh hoạt lựa chọn theo tiêu chuẩn nhà máy. Ngoài ra, côn trục chính có thể tùy chọn BBT-40 hoặc HSK-63A thay cho BT-40 tiêu chuẩn, và công suất motor trục chính có thể chọn 7.5 kW hoặc 11 kW. Phiên bản VX cung cấp trục chính dẫn động trực tiếp 12.000 rpm kèm bộ làm mát dầu trục chính.
Đặt hàng máy phay CNC KASUGA V100 tại MAZAKO như thế nào và thời gian giao hàng ra sao?
MAZAKO là Tổng đại lý chính thức của KASUGA tại Việt Nam, tiếp nhận tư vấn và báo giá trực tiếp cho máy KASUGA V100. Khách hàng có thể liên hệ qua website maytienmini.vn để được tư vấn lựa chọn cấu hình phù hợp (bộ điều khiển, công suất motor, côn trục chính) và nhận thông tin thời gian giao hàng cụ thể theo từng đơn hàng.
