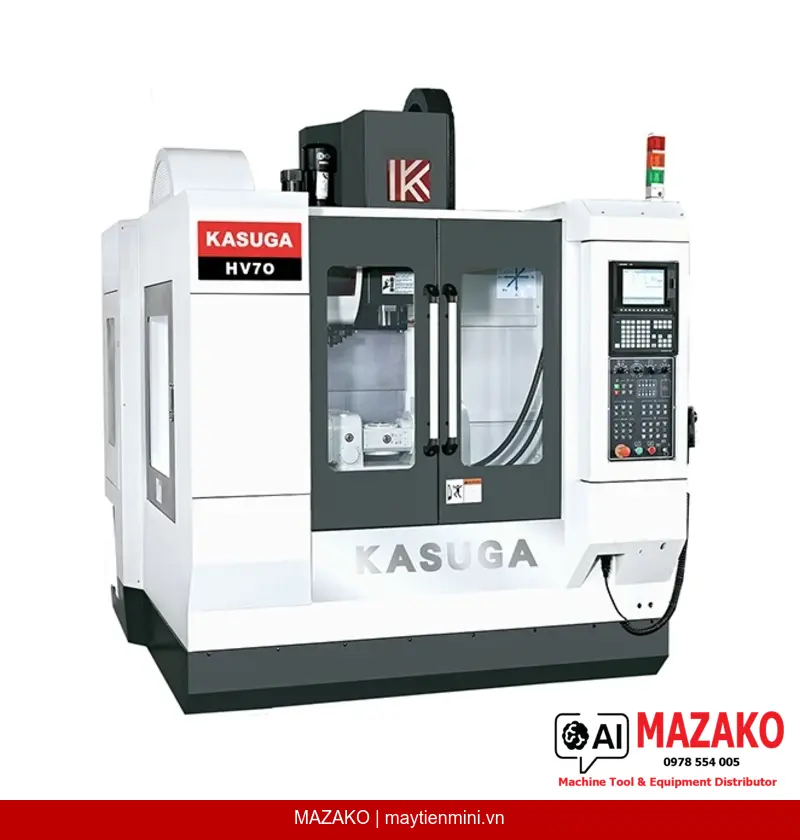

Máy phay CNC tốc độ cao KASUGA HV70 – Bàn máy 850x400mm
Máy phay CNC tốc độ cao KASUGA HV70 trang bị trục chính Direct Drive 30000 rpm, hành trình X/Y/Z 700/430/460mm, tốc độ chạy nhanh 48 m/min, ATC 20 dao, bàn máy 850x400mm.
Mô tả sản phẩm
Máy phay CNC tốc độ cao KASUGA HV70 được thiết kế tối ưu thông qua phân tích phần tử hữu hạn (Finite Element Analysis) và mô phỏng động 3D, mang lại kết cấu cứng vững và độ chính xác cao nhất. Với trục chính Direct Drive đạt 30.000 rpm và tốc độ chạy nhanh 48 m/min trên cả 3 trục, HV70 đáp ứng yêu cầu gia công tốc độ cao trong môi trường sản xuất công nghiệp B2B đòi hỏi khắt khe.
Trục chính Direct Drive 30.000 rpm
Trục chính tích hợp dẫn động trực tiếp (Built-in Direct Drive) đạt tốc độ tối đa 30.000 rpm, côn BT-30 (tùy chọn BBT-30 / HSK-40E), trang bị hệ thống làm mát dầu trục chính (Spindle Oil Cooler), thổi khí qua trục (Air Blast Through Spindle) và làm kín khí (Spindle Air Sealing) — đảm bảo độ ổn định nhiệt và tuổi thọ vòng bi ở tốc độ cao.
Kết cấu cứng vững – Phân tích FEA & mô phỏng 3D
Kết cấu được tối ưu hóa bằng Finite Element Analysis và mô phỏng động 3D. Kết cấu trục Y dạng big span với mối liên kết rộng giữa trụ đứng và đế máy mang lại độ ổn định cao nhất. Thanh trượt tuyến tính trục X/Y 30mm, trục Z 35mm; vít me bi trục X/Y/Z đều 32mm.
Tốc độ chạy nhanh & thay dao tự động
Tốc độ chạy nhanh (Rapid Feed Rate) cả 3 trục X/Y/Z đạt 48 m/min; tốc độ cắt (Cutting Feed Rate) 24 m/min. Hệ thống ATC kiểu ARM 20 dao với thời gian thay dao chỉ 2,3 giây, rút ngắn thời gian chết giữa các nguyên công.
Hệ thống phụ trợ đồng bộ tiêu chuẩn
Máy xuất xưởng kèm đầy đủ: vỏ bảo vệ kín (Full Enclosure Guard), tấm che kính thiên văn 3 trục (3 Axes Telescopic Cover), hệ thống dung dịch cắt, thổi khí cắt, súng khí/nước, đèn trạng thái vận hành, bôi trơn tự động, bộ trao đổi nhiệt tủ điện và hệ thống xả phoi.
Ứng dụng trong gia công cơ khí
KASUGA HV70 phù hợp với các xưởng cơ khí chính xác, khuôn mẫu và gia công chi tiết nhỏ đến trung bình đòi hỏi tốc độ cắt cao. Với bàn máy 850×400mm, tải trọng tối đa 450 kg và hành trình X/Y/Z 700/430/460mm, máy đáp ứng tốt gia công nhôm, hợp kim nhẹ, thép khuôn, nhựa kỹ thuật và các chi tiết yêu cầu bề mặt hoàn thiện cao. Đặc biệt phù hợp cho ngành khuôn nhựa, khuôn dập, linh kiện điện tử, hàng không và y tế.
Tại sao chọn KASUGA HV70?
1. Trục chính Direct Drive 30.000 rpm với hệ thống làm mát và làm kín khí tích hợp — duy trì độ chính xác ngay cả khi gia công liên tục tốc độ cao.
2. Kết cấu được tối ưu bằng FEA và mô phỏng động 3D, kết cấu big span trục Y đảm bảo độ cứng vững tối đa.
3. KASUGA SEIKI Ltd. — thương hiệu Nhật Bản thành lập năm 1949, sản xuất tại Đài Loan từ 2012 với tiêu chuẩn kiểm soát chất lượng Nhật Bản nghiêm ngặt.
4. MAZAKO là Tổng đại lý chính thức của KASUGA tại Việt Nam — đảm bảo máy chính hãng, hỗ trợ kỹ thuật và phụ tùng thay thế đầy đủ.
- Trục chính Built-in Direct Drive tốc độ 30.000 rpm, côn BT-30 (tùy chọn BBT-30 / HSK-40E)
- Tốc độ chạy nhanh 48 m/min và tốc độ cắt 24 m/min trên cả 3 trục X/Y/Z
- ATC kiểu ARM 20 dao, thời gian thay dao 2,3 giây
- Thanh trượt tuyến tính 30mm (X/Y) và 35mm (Z), vít me bi 32mm toàn bộ 3 trục
- Kết cấu tối ưu bằng Finite Element Analysis và mô phỏng động 3D
- Kết cấu big span trục Y — mối liên kết rộng trụ đứng và đế máy tăng độ ổn định
- Bộ điều khiển CNC tùy chọn: MITSUBISHI, FANUC, SIEMENS, HEIDENHAIN
Tính năng tiêu chuẩn đi kèm
- Vỏ bảo vệ kín toàn bộ (Full Enclosure Guard)
- Tấm che kính thiên văn 3 trục (3 Axes Telescopic Cover)
- Hệ thống làm mát dầu trục chính (Spindle Oil Cooler)
- Thổi khí qua trục chính (Air Blast Through Spindle)
- Làm kín khí trục chính (Spindle Air Sealing)
- Hệ thống dung dịch cắt (Cutting Coolant System)
- Hệ thống thổi khí cắt (Cutting Air Blast System)
- Súng khí và súng nước (Air Gun And Water Gun)
- Đèn trạng thái vận hành và đèn làm việc
- Tắt nguồn M30 (M30 Power Off)
- Tay quay điện tử MPG Handwheel
- Hệ thống bôi trơn tự động (Automatic Lubrication System)
- Bộ trao đổi nhiệt tủ điện (Heat Exchanger For Electrical Cabinet)
- Hộp dụng cụ kèm bu lông và đệm chỉnh mức (Tool Box With Tools, Leveling Bolts & Pads)
- Hệ thống xả phoi bằng dung dịch (Chip Flushing System)
- Tài liệu hướng dẫn vận hành (Operation Manual)
Nhận báo giá máy KASUGA chính hãng
Liên hệ MAZAKO — Tổng đại lý KASUGA tại Việt Nam để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Hành trình trục X | 700 mm |
| Hành trình trục Y | 430 mm |
| Hành trình trục Z | 460 mm |
| Khoảng cách từ mũi trục chính đến mặt bàn máy | 160 ~ 620 mm |
| Chiều cao bàn máy so với sàn | 890 mm |
| Kích thước bàn máy | 850 x 400 mm |
| Tốc độ trục chính | Built-in 30000 rpm |
| Côn trục chính (Tool shank) | BT-30 (BBT-30 / HSK-40E tùy chọn) |
| Tải trọng tối đa | 450 kg |
| Tốc độ chạy nhanh trục X | 48 m/min |
| Tốc độ chạy nhanh trục Y | 48 m/min |
| Tốc độ chạy nhanh trục Z | 48 m/min |
| Tốc độ cắt trục X | 24 m/min |
| Tốc độ cắt trục Y | 24 m/min |
| Tốc độ cắt trục Z | 24 m/min |
| Thanh trượt tuyến tính trục X | 30 mm |
| Thanh trượt tuyến tính trục Y | 30 mm |
| Thanh trượt tuyến tính trục Z | 35 mm |
| Vít me bi trục X | 32 mm |
| Vít me bi trục Y | 32 mm |
| Vít me bi trục Z | 32 mm |
| Công suất motor trục chính | 5.5 kW |
| Motor servo trục X | 1.5 kW |
| Motor servo trục Y | 1.5 kW |
| Motor servo trục Z | 3.0 kW |
| Kiểu thay dao tự động / Số dao | ARM 20T |
| Thời gian thay dao | 2.3 sec. |
| Kích thước máy | 2100 x 2660 x 2545 mm |
| Khối lượng máy | 3370 kg |
| Bộ điều khiển CNC (tùy chọn) | MITSUBISHI, FANUC, SIEMENS, HEIDENHAIN |
Câu hỏi thường gặp
KASUGA HV70 phù hợp gia công vật liệu và chi tiết nào?
Với trục chính Direct Drive 30.000 rpm và côn BT-30, KASUGA HV70 đặc biệt phù hợp gia công nhôm, hợp kim nhẹ, nhựa kỹ thuật và thép khuôn yêu cầu bề mặt hoàn thiện cao. Bàn máy 850×400mm và tải trọng 450 kg đáp ứng chi tiết từ nhỏ đến trung bình trong ngành khuôn mẫu, linh kiện điện tử, hàng không và y tế.
Tính năng nổi bật về độ chính xác và tốc độ của HV70 là gì?
HV70 sử dụng thanh trượt tuyến tính 30mm (X/Y) và 35mm (Z), vít me bi 32mm toàn bộ 3 trục, tốc độ chạy nhanh 48 m/min và tốc độ cắt 24 m/min. Kết cấu được tối ưu bằng Finite Element Analysis và mô phỏng động 3D, cùng kết cấu big span trục Y đảm bảo độ cứng vững và độ chính xác ổn định trong gia công tốc độ cao.
Thương hiệu KASUGA có uy tín như thế nào và tại sao nên chọn?
KASUGA SEIKI Ltd. là thương hiệu Nhật Bản thành lập năm 1949, mở chi nhánh sản xuất tại Taichung, Đài Loan từ năm 2012 — kết hợp thiết kế Nhật Bản với công nghệ sản xuất tinh xảo Đài Loan và tiêu chuẩn kiểm soát chất lượng nghiêm ngặt kiểu Nhật. MAZAKO là Tổng đại lý chính thức của KASUGA tại Việt Nam, đảm bảo máy chính hãng và hỗ trợ kỹ thuật đầy đủ.
Hệ thống ATC và bộ điều khiển CNC của HV70 có những lựa chọn nào?
HV70 trang bị ATC kiểu ARM 20 dao với thời gian thay dao chỉ 2,3 giây, phù hợp sản xuất nhiều chủng loại chi tiết liên tục. Bộ điều khiển CNC có thể lựa chọn theo nhu cầu: MITSUBISHI, FANUC, SIEMENS hoặc HEIDENHAIN — linh hoạt tích hợp vào hệ thống sản xuất hiện có của nhà máy.
Đặt hàng KASUGA HV70 tại MAZAKO như thế nào và thời gian giao hàng ra sao?
Khách hàng có thể liên hệ trực tiếp MAZAKO — Tổng đại lý KASUGA tại Việt Nam — để được tư vấn cấu hình bộ điều khiển CNC phù hợp, báo giá chính xác và thông tin thời gian giao hàng cụ thể. MAZAKO hỗ trợ lắp đặt, đào tạo vận hành và cung cấp phụ tùng chính hãng trong suốt vòng đời máy.
