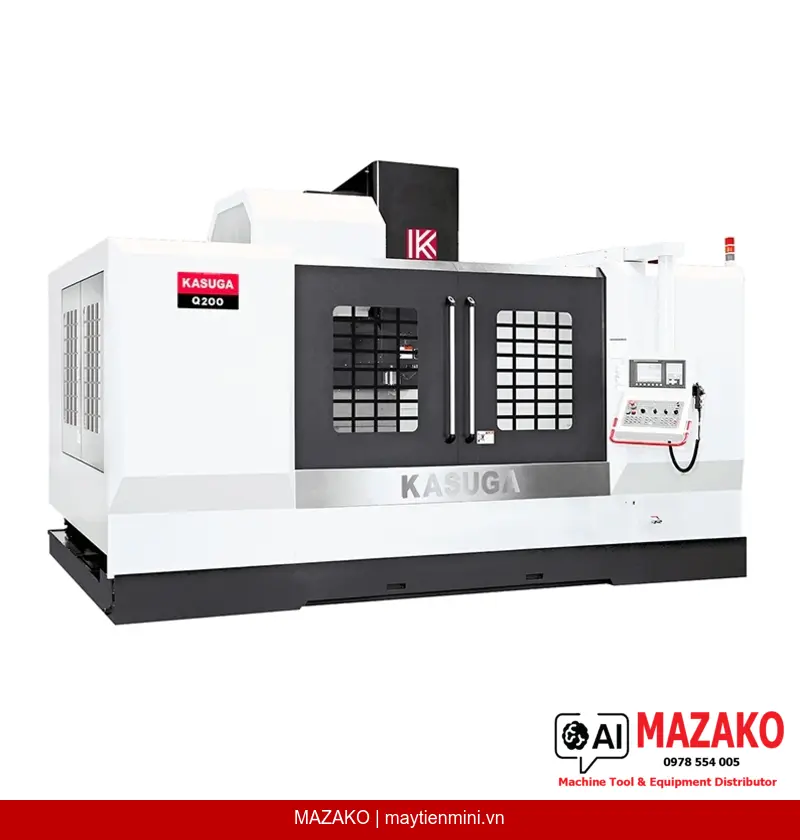

Máy phay CNC băng bản KASUGA Q200G Chính Hãng
Máy phay CNC băng bản KASUGA Q200G với bàn máy 2420x925mm, tải trọng 3000kg, trục chính BT-50 dẫn động bánh răng 6000rpm, hành trình X 2050mm — phù hợp gia công hạng nặng.
Mô tả sản phẩm
Máy phay CNC băng bản KASUGA Q200G thuộc dòng Box Way Machining Center với trục chính dẫn động bánh răng (Gear Drive Spindle), được thiết kế tối ưu cho các nguyên công cắt gọt hạng nặng đòi hỏi độ cứng vững cao. Với bàn máy kích thước 2420 x 925 mm và tải trọng tối đa 3000 kg, Q200G đáp ứng nhu cầu gia công chi tiết lớn trong môi trường công nghiệp nặng.
Kết cấu băng bản toàn phần — Độ cứng vững vượt trội
Toàn bộ trục X, Y, Z đều sử dụng băng trượt hộp (box ways), loại bỏ hoàn toàn vấn đề nhô đầu (overhang) khi di chuyển. Trụ đứng và đế máy có kết cấu oversized, đế máy dạng hộp hai thành (box type double-wall structure) mang lại độ cứng vững kết cấu vượt trội, phù hợp cho cắt gọt hạng nặng.
Trục chính dẫn động bánh răng BT-50 — Công suất cao
Trục chính dẫn động bánh răng đạt tốc độ tối đa 6000 rpm, côn BT-50, motor trục chính 11 kW liên tục / 15 kW trong 30 phút. Đường kính vòng bi trục chính 90 (100) mm, được trang bị hệ thống làm mát dầu trục chính (Spindle oil cooler) đảm bảo ổn định nhiệt trong chu kỳ gia công dài.
Hệ thống ATC 40 dao — Thay dao nhanh 4 giây
Bộ thay dao tự động kiểu cánh tay (Arm type ATC) với 40 vị trí dao BT-50, thời gian thay dao (tool to tool) chỉ 4 giây. Đường kính dao tối đa 125 mm (250 mm khi không có dao kề), chiều dài dao tối đa 300 mm, khối lượng dao tối đa 15 kg.
Hành trình lớn — Vít me bi đường kính 55 mm
Hành trình trục X 2050 mm, Y 865 mm, Z 815 mm. Vít me bi cả ba trục đều đạt đường kính 55 mm. Tốc độ chạy nhanh X/Y đạt 20 m/min, Z đạt 15 m/min; tốc độ cắt tối đa 10 m/min. Độ phân giải đặt tối thiểu 0,001 mm.
Ứng dụng trong gia công cơ khí
KASUGA Q200G phù hợp cho các xưởng cơ khí nặng, nhà máy chế tạo khuôn mẫu lớn, gia công chi tiết kết cấu máy móc, thân hộp số, tấm đế máy và các chi tiết có khối lượng lên đến 3000 kg. Hành trình X 2050 mm cùng bàn máy rộng 2420 mm cho phép gia công các phôi dài, tấm thép dày trong ngành đóng tàu, chế tạo thiết bị công nghiệp và khuôn ép nhựa/dập kim loại cỡ lớn.
Tại sao chọn KASUGA Q200G?
Thứ nhất, băng trượt hộp toàn phần trên cả ba trục X, Y, Z mang lại khả năng chịu tải và chống rung vượt trội so với thanh trượt tuyến tính trong các nguyên công cắt gọt hạng nặng. Thứ hai, đế máy kết cấu hộp hai thành cùng trụ đứng oversized đảm bảo độ ổn định kết cấu trong suốt vòng đời máy. Thứ ba, KASUGA là thương hiệu Nhật Bản thành lập từ năm 1949, sản xuất tại Đài Loan từ năm 2012 theo tiêu chuẩn kiểm soát chất lượng nghiêm ngặt kiểu Nhật. Thứ tư, MAZAKO là Tổng đại lý chính thức của KASUGA tại Việt Nam, đảm bảo máy chính hãng, hỗ trợ kỹ thuật và phụ tùng thay thế đầy đủ.
- Băng trượt hộp (box ways) toàn bộ trục X, Y, Z — lý tưởng cho cắt gọt hạng nặng
- Đế máy kết cấu hộp hai thành, trụ đứng và đế máy oversized cho độ cứng vững tối đa
- Trục chính dẫn động bánh răng BT-50, tốc độ 6000 rpm, motor 11/15 kW
- ATC kiểu cánh tay 40 dao BT-50, thời gian thay dao 4 giây
- Vít me bi đường kính 55 mm cả ba trục, hành trình X 2050 mm
- Bộ điều khiển tùy chọn: MITSUBISHI, FANUC hoặc SIEMENS
- Trang bị tiêu chuẩn đầy đủ: vỏ bao che toàn phần, hệ thống bôi trơn tự động, làm mát dầu trục chính, bơm dung dịch cắt, bộ trao đổi nhiệt tủ điện, chip auger
Trang bị tiêu chuẩn
- Vỏ bao che toàn phần (Full Enclosure Guard)
- Hệ thống dung dịch cắt (Cutting coolant system)
- Hệ thống bôi trơn tự động (Automatic lubrication system)
- Hệ thống thổi khí trục chính (Spindle air blast system)
- Đèn chiếu sáng vùng gia công (Work lamp)
- Đèn cảnh báo sự cố (Alarm lamp for abnormal situations)
- Đèn báo dừng chờ và kết thúc chương trình (Indication lamp for dwell & end of job)
- Bộ trao đổi nhiệt tủ điện (Heat exchanger for electric cabinet)
- Băng tải phoi (Chip auger)
- Hộp dụng cụ kèm cờ lê và chìa vặn (Toolbox with spanner & wrenches)
- Súng nước / súng khí (Water gun / air gun)
- Tay quay điện tử M.P.G.
- Danh sách kiểm tra máy (Machine inspection lists)
- Tài liệu hướng dẫn vận hành và sơ đồ mạch điện bộ điều khiển
- Tự động tắt nguồn (Auto Power off)
- Giao tiếp RS-232
- Bulong chỉnh cân bằng và tấm đệm (Leveling bolts & pads)
- Làm mát dầu trục chính (Spindle oil cooler)
Nhận báo giá máy KASUGA chính hãng
Liên hệ MAZAKO — Tổng đại lý KASUGA tại Việt Nam để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Kích thước bàn máy | 2420 x 925 mm |
| Tải trọng tối đa | 3000 kg |
| Kích thước rãnh chữ T (Pitch x No. x W) | 24 x 5 x 160 mm |
| Hành trình trục X | 2050 mm |
| Hành trình trục Y | 865 mm |
| Hành trình trục Z | 815 mm |
| Côn trục chính | BT-50 |
| Công suất motor trục chính (liên tục) | 11 kW |
| Công suất motor trục chính (30 phút) | 15 kW |
| Tốc độ trục chính | Gear drive spindle 6000 rpm |
| Đường kính vòng bi trục chính | 90 (100) mm |
| Khoảng cách từ mũi trục chính đến mặt bàn máy | 200 ~ 1015 mm |
| Khoảng cách tâm trục chính đến ray trượt trụ đứng | 1005 mm |
| Khoảng cách mặt trước bàn máy đến cửa | 500 mm |
| Chiều cao bàn máy so với sàn (không có tấm đệm) | 925 mm |
| Tốc độ chạy nhanh trục X | 20 m/min |
| Tốc độ chạy nhanh trục Y | 20 m/min |
| Tốc độ chạy nhanh trục Z | 15 m/min |
| Tốc độ cắt trục X/Y/Z | 10 m/min |
| Vít me bi trục X | 55 mm |
| Vít me bi trục Y | 55 mm |
| Vít me bi trục Z | 55 mm |
| Độ phân giải đặt tối thiểu | 0,001 mm |
| Motor chạy dao trục X | 7,0 kW |
| Motor chạy dao trục Y | 7,0 kW |
| Motor chạy dao trục Z | 9,0 kW |
| Kiểu thay dao tự động / Số dao | ATC kiểu cánh tay / BT-50 / 40 dao |
| Thời gian thay dao (tool to tool) | 4 sec. |
| Đường kính dao tối đa | 125 mm |
| Chiều dài dao tối đa | 300 mm |
| Đường kính dao tối đa (không có dao kề) | 250 mm |
| Khối lượng dao tối đa | 15 kg |
| Dung tích bồn làm mát | 550 L |
| Dung tích bồn bôi trơn | 4 L |
| Công suất điện yêu cầu | 50 KVA |
| Áp suất khí nén | 5,5 ~ 7 kg/cm² |
| Kích thước máy | 5200 x 4030 x 3520 mm |
| Khối lượng máy | 18000 kg |
| Bộ điều khiển (tùy chọn) | MITSUBISHI, FANUC, SIEMENS |
Câu hỏi thường gặp
KASUGA Q200G phù hợp gia công chi tiết và vật liệu nào?
KASUGA Q200G được thiết kế cho cắt gọt hạng nặng nhờ kết cấu băng trượt hộp toàn phần và đế máy hai thành. Máy phù hợp gia công thân hộp số, tấm đế máy, khuôn ép nhựa và khuôn dập cỡ lớn, chi tiết kết cấu bằng thép, gang, nhôm hợp kim với phôi có khối lượng lên đến 3000 kg. Hành trình X 2050 mm cho phép gia công chi tiết dài trong ngành đóng tàu và chế tạo thiết bị công nghiệp.
Độ chính xác và các thông số nổi bật thực tế của Q200G là bao nhiêu?
Độ phân giải đặt tối thiểu đạt 0,001 mm. Vít me bi đường kính 55 mm trên cả ba trục X, Y, Z đảm bảo độ cứng vững và độ chính xác truyền động. Tốc độ chạy nhanh trục X/Y đạt 20 m/min, trục Z đạt 15 m/min; tốc độ cắt tối đa 10 m/min. Trục chính dẫn động bánh răng BT-50 đạt 6000 rpm với motor 11 kW liên tục, được hỗ trợ bởi hệ thống làm mát dầu trục chính để duy trì ổn định nhiệt trong chu kỳ gia công dài.
Lợi thế của thương hiệu KASUGA so với các thương hiệu khác cùng phân khúc là gì?
KASUGA là thương hiệu Nhật Bản thành lập từ năm 1949 với hơn 70 năm kinh nghiệm trong ngành máy công cụ. Từ năm 2012, KASUGA vận hành cơ sở sản xuất tại Taichung, Đài Loan, kết hợp thiết kế Nhật Bản với công nghệ gia công tinh xảo Đài Loan và hệ thống kiểm soát chất lượng nghiêm ngặt theo tiêu chuẩn Nhật. MAZAKO là Tổng đại lý chính thức của KASUGA tại Việt Nam, đảm bảo nguồn gốc máy chính hãng và hỗ trợ kỹ thuật đầy đủ.
Máy Q200G sử dụng bộ điều khiển CNC nào và có thể lựa chọn không?
KASUGA Q200G cung cấp tùy chọn bộ điều khiển gồm MITSUBISHI, FANUC và SIEMENS — ba thương hiệu CNC Control hàng đầu thế giới. Khách hàng có thể lựa chọn theo tiêu chuẩn nhà máy hoặc yêu cầu tích hợp với hệ thống hiện có. Máy cũng được trang bị giao tiếp RS-232 tiêu chuẩn để kết nối với hệ thống DNC hoặc truyền chương trình gia công.
Đặt hàng KASUGA Q200G tại MAZAKO như thế nào và thời gian giao hàng là bao lâu?
MAZAKO là Tổng đại lý chính thức của KASUGA tại Việt Nam, tiếp nhận yêu cầu báo giá và tư vấn kỹ thuật trực tiếp cho dòng Q200G. Thời gian giao hàng phụ thuộc vào lựa chọn bộ điều khiển (MITSUBISHI/FANUC/SIEMENS) và lịch sản xuất tại nhà máy KASUGA Đài Loan. Quý khách vui lòng liên hệ MAZAKO qua website maytienmini.vn để được báo giá chính xác và cập nhật thời gian giao hàng cụ thể.
