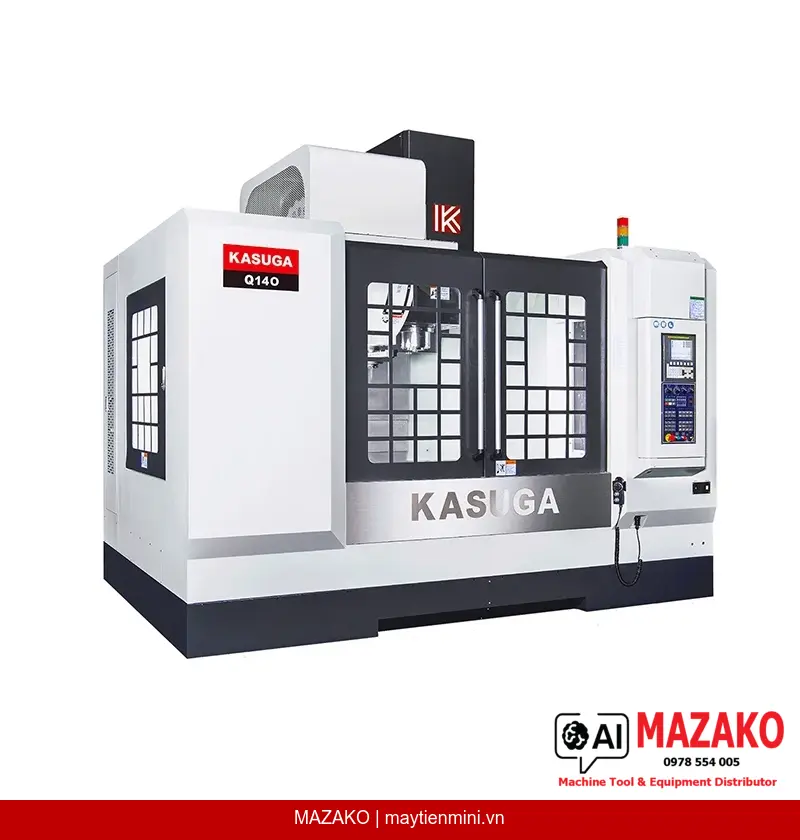

Máy phay CNC băng bản KASUGA Q140 – Bàn 1500x650mm Chính Hãng
Máy phay CNC băng bản KASUGA Q140 kết cấu băng bản toàn trục X/Y/Z, bàn máy 1500x650mm, tải trọng 1400kg, hành trình X 1450mm, động cơ trục chính 15kW, ATC 24 dao BT-50.
Mô tả sản phẩm
Máy phay CNC băng bản KASUGA Q140 là trung tâm gia công đứng kết cấu băng bản (box way) trên toàn bộ ba trục X, Y, Z — được thiết kế tối ưu cho các nguyên công cắt gọt nặng, đòi hỏi độ cứng vững và độ chính xác cao. Với bàn máy 1500x650mm, tải trọng tối đa 1400kg và hành trình trục X lên đến 1450mm, Q140 phù hợp gia công các chi tiết cơ khí có kích thước lớn trong môi trường sản xuất công nghiệp. MAZAKO là Tổng đại lý chính thức của KASUGA tại Việt Nam, đảm bảo máy chính hãng kèm hỗ trợ kỹ thuật đầy đủ.
Kết cấu băng bản toàn trục – Độ cứng vững vượt trội
Băng bản (box way) được áp dụng đồng bộ trên cả ba trục X, Y, Z, loại bỏ hoàn toàn hiện tượng nhô ra (overhang), đảm bảo hành trình được đỡ toàn diện. Trụ đứng và đế máy có kết cấu oversized, đế máy dạng hộp hai vách (box type double-wall) mang lại độ cứng vững kết cấu vượt trội cho cắt gọt nặng.
Trục chính băng đai BT-50 – Công suất cao
Trục chính dạng băng đai (belt type spindle) đạt tốc độ tối đa 6000 rpm, vòng bi trục chính đường kính 90(100)mm. Động cơ trục chính 15kW (liên tục) / 18.5kW (30 phút), côn trục chính BT-50 phù hợp dao cắt công nghiệp hạng nặng.
ATC tay gạt 24 dao – Thay dao nhanh 4 giây
Hệ thống thay dao tự động (ATC) kiểu tay gạt với 24 vị trí dao BT-50, thời gian thay dao (tool to tool) chỉ 4 giây. Dao tối đa đường kính 125mm (250mm khi không có dao kề), chiều dài 300mm, khối lượng 15kg.
Vít me bi 45mm toàn trục – Tốc độ chạy nhanh cao
Vít me bi đường kính 45mm trên cả ba trục X/Y/Z, tốc độ chạy nhanh trục X/Y đạt 24m/min, trục Z đạt 20m/min, tốc độ cắt tối đa 10m/min, bước cài đặt tối thiểu 0.001mm.
Ứng dụng trong gia công cơ khí
KASUGA Q140 phù hợp với các xưởng cơ khí và nhà máy sản xuất cần gia công chi tiết kích thước lớn, khối lượng cao (đến 1400kg) như khuôn mẫu lớn, thân máy, tấm đế kết cấu, chi tiết ngành hàng không, ô tô, thiết bị công nghiệp nặng. Kết cấu băng bản và đế máy hai vách cho phép thực hiện các nguyên công phay mặt phẳng, phay hốc, khoan, doa với lượng cắt lớn mà vẫn duy trì độ chính xác ổn định.
Tại sao chọn KASUGA Q140?
1. Kết cấu băng bản toàn trục X/Y/Z và đế máy hộp hai vách cho độ cứng vững lý tưởng cho cắt gọt nặng — được ghi nhận trực tiếp trong thiết kế sản phẩm.
2. Bàn máy 1500x650mm, tải trọng 1400kg, hành trình X 1450mm — đáp ứng chi tiết gia công khổ lớn mà nhiều trung tâm gia công thông thường không đảm đương được.
3. KASUGA được thành lập năm 1949 tại Nhật Bản, sản xuất tại Đài Loan từ năm 2012 — kết hợp thiết kế Nhật Bản với công nghệ sản xuất tinh xảo Đài Loan, kiểm soát chất lượng nghiêm ngặt theo tiêu chuẩn Nhật.
4. MAZAKO là Tổng đại lý chính thức của KASUGA tại Việt Nam, đảm bảo máy chính hãng, hỗ trợ kỹ thuật và phụ tùng thay thế đầy đủ.
- Băng bản (box way) toàn trục X, Y, Z — lý tưởng cho cắt gọt nặng
- Đế máy kết cấu hộp hai vách (box type double-wall) — độ cứng vững kết cấu vượt trội
- Trụ đứng và đế máy oversized — hỗ trợ vững chắc toàn bộ hành trình
- Trục chính băng đai BT-50, 6000 rpm, 15/18.5 kW
- ATC tay gạt 24 dao BT-50, thay dao 4 giây
- Vít me bi 45mm toàn trục, hành trình X 1450mm / Y 660mm / Z 660mm
- Bộ điều khiển CNC tùy chọn: MITSUBISHI, FANUC hoặc SIEMENS
Trang bị tiêu chuẩn đi kèm
- Vỏ che toàn phần (Full Enclosure Guard)
- Hệ thống dung dịch làm mát (bồn 350L)
- Hệ thống bôi trơn tự động (bồn 4L)
- Hệ thống thổi khí trục chính (Spindle air blast system)
- Đèn chiếu sáng vùng gia công (Work lamp)
- Đèn cảnh báo sự cố (Alarm lamp)
- Đèn báo dừng chờ và kết thúc chương trình
- Bộ trao đổi nhiệt tủ điện (Heat exchanger for electric cabinet)
- Băng tải phoi (Chip auger)
- Bộ làm mát dầu trục chính (Spindle oil cooler)
- Hộp dụng cụ cờ lê, vít (Toolbox with spanner and wrenches)
- Súng nước / súng khí (Water gun / air gun)
- Tay quay điện tử M.P.G.
- Giao tiếp RS-232
- Tắt nguồn tự động (Auto Power off)
- Bu lông và đệm chỉnh mức (Leveling bolts and pads)
- Tài liệu kiểm tra máy, hướng dẫn vận hành, sơ đồ mạch điện bộ điều khiển
Nhận báo giá máy KASUGA chính hãng
Liên hệ MAZAKO — Tổng đại lý KASUGA tại Việt Nam để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Kích thước bàn máy | 1500 x 650 mm |
| Tải trọng tối đa | 1400 kg |
| Kích thước rãnh chữ T (Pitch x No. x W) | 18 x 5 x 125 mm |
| Hành trình trục X | 1450 mm |
| Hành trình trục Y | 660 mm |
| Hành trình trục Z | 660 mm |
| Côn trục chính | BT-50 |
| Công suất motor trục chính (liên tục) | 15 kW |
| Công suất motor trục chính (30 phút) | 18.5 kW |
| Tốc độ trục chính | Belt type spindle 6000 rpm |
| Đường kính vòng bi trục chính | 90 (100) mm |
| Khoảng cách từ mũi trục chính đến mặt bàn máy | 125 ~ 785 mm |
| Khoảng cách tâm trục chính đến ray trượt trụ đứng | 700 mm |
| Khoảng cách mặt trước bàn máy đến cửa | 310 mm |
| Chiều cao bàn máy so với sàn (không đệm chỉnh mức) | 900 mm |
| Tốc độ chạy nhanh trục X | 24 m/min |
| Tốc độ chạy nhanh trục Y | 24 m/min |
| Tốc độ chạy nhanh trục Z | 20 m/min |
| Tốc độ cắt trục X/Y/Z | 10 m/min |
| Vít me bi trục X | 45 mm |
| Vít me bi trục Y | 45 mm |
| Vít me bi trục Z | 45 mm |
| Bước cài đặt tối thiểu | 0.001 mm |
| Motor chạy dao trục X | 4.0 kW |
| Motor chạy dao trục Y | 4.0 kW |
| Motor chạy dao trục Z | 9.0 kW |
| Kiểu thay dao tự động / Số dao | ATC tay gạt / BT-50 / 24 dao |
| Thời gian thay dao (tool to tool) | 4 sec. |
| Đường kính dao tối đa | 125 mm |
| Chiều dài dao tối đa | 300 mm |
| Đường kính dao tối đa (không có dao kề) | 250 mm |
| Khối lượng dao tối đa | 15 kg |
| Dung tích bồn làm mát | 350 L |
| Dung tích bồn bôi trơn | 4 L |
| Công suất điện yêu cầu | 40 KVA |
| Áp suất khí nén | 5.5 ~ 7 kg/cm² |
| Kích thước máy | 3600 x 3090 x 3150 mm |
| Khối lượng máy | 9900 kg |
| Bộ điều khiển (tùy chọn) | MITSUBISHI, FANUC, SIEMENS |
Câu hỏi thường gặp
KASUGA Q140 phù hợp gia công chi tiết và vật liệu nào?
Q140 được thiết kế cho cắt gọt nặng nhờ kết cấu băng bản toàn trục X/Y/Z và đế máy hộp hai vách. Máy phù hợp gia công các chi tiết kích thước lớn (bàn 1500x650mm, tải trọng đến 1400kg) bằng thép kết cấu, gang, nhôm, hợp kim — ứng dụng điển hình gồm khuôn mẫu lớn, thân máy, tấm đế và chi tiết ngành ô tô, thiết bị công nghiệp nặng.
Độ chính xác và các thông số nổi bật thực tế của Q140 là gì?
Bước cài đặt tối thiểu đạt 0.001mm. Vít me bi đường kính 45mm trên cả ba trục đảm bảo độ cứng vững và độ chính xác truyền động. Hành trình X/Y/Z lần lượt là 1450/660/660mm, tốc độ chạy nhanh trục X/Y 24m/min và trục Z 20m/min, tốc độ cắt tối đa 10m/min. ATC tay gạt 24 dao BT-50 với thời gian thay dao chỉ 4 giây giúp tối ưu năng suất.
Thương hiệu KASUGA có những lợi thế gì so với các thương hiệu khác?
KASUGA SEIKI Ltd. được thành lập năm 1949 tại Nhật Bản, với hơn 75 năm kinh nghiệm trong ngành máy công cụ. Từ năm 2012, KASUGA mở cơ sở sản xuất tại Taichung, Đài Loan — kết hợp thiết kế kỹ thuật Nhật Bản với công nghệ sản xuất tinh xảo Đài Loan và quy trình kiểm soát chất lượng nghiêm ngặt theo tiêu chuẩn Nhật. Khách hàng tại Việt Nam được hưởng lợi từ việc mua hàng qua MAZAKO — Tổng đại lý chính thức, đảm bảo máy chính hãng và hỗ trợ kỹ thuật đầy đủ.
Máy KASUGA Q140 đi kèm những trang bị tiêu chuẩn nào và cần điều kiện lắp đặt gì?
Q140 được trang bị đầy đủ tiêu chuẩn gồm: vỏ che toàn phần, hệ thống làm mát (bồn 350L), bôi trơn tự động (bồn 4L), băng tải phoi, bộ làm mát dầu trục chính, đèn cảnh báo, trao đổi nhiệt tủ điện và tài liệu vận hành. Về điều kiện lắp đặt: công suất điện yêu cầu 40 KVA, áp suất khí nén 5.5~7 kg/cm², kích thước máy 3600x3090x3150mm, khối lượng 9900kg.
Mua KASUGA Q140 tại MAZAKO có những hỗ trợ gì và thời gian giao hàng như thế nào?
MAZAKO là Tổng đại lý chính thức của KASUGA tại Việt Nam, cung cấp máy chính hãng kèm tư vấn lựa chọn bộ điều khiển CNC (MITSUBISHI, FANUC hoặc SIEMENS theo yêu cầu), hỗ trợ lắp đặt, đào tạo vận hành và bảo trì sau bán hàng. Để biết thời gian giao hàng cụ thể và báo giá chính xác, vui lòng liên hệ trực tiếp đội ngũ kỹ thuật MAZAKO.
