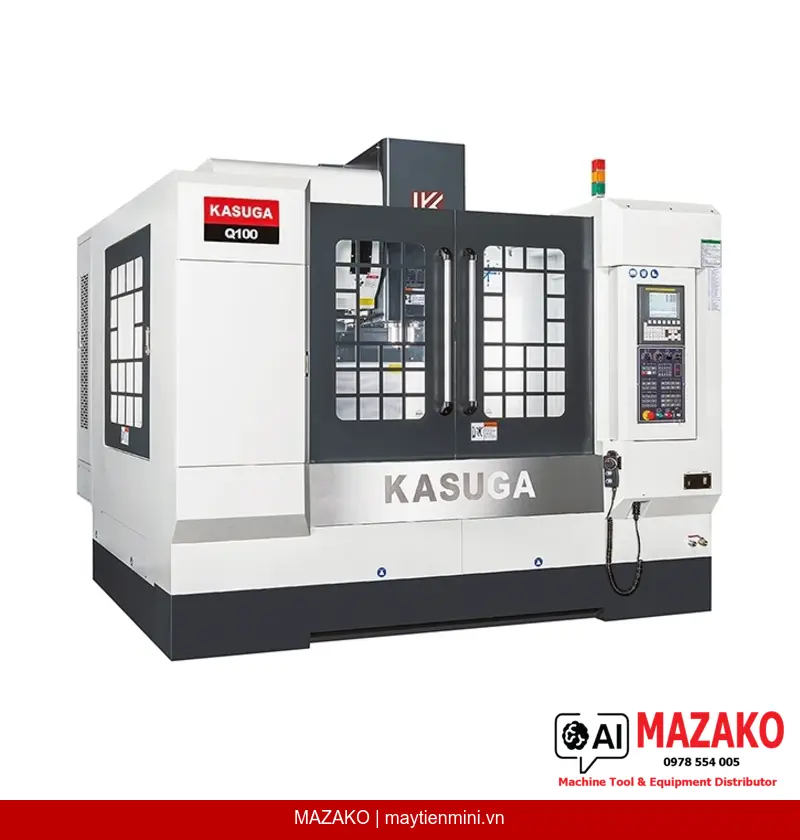

Máy phay CNC băng bản KASUGA Q100G Chính Hãng
Máy phay CNC băng bản KASUGA Q100G với bàn máy 1150x600mm, hành trình X 1050mm, trục chính Gear Drive 8000 rpm, tải trọng 1000 kg — phù hợp gia công nặng tải, chính xác cao.
Mô tả sản phẩm
Máy phay CNC băng bản KASUGA Q100G là trung tâm gia công dạng băng bản (Box Way) được thiết kế tối ưu cho các nguyên công cắt gọt nặng tải, đòi hỏi độ cứng vững kết cấu cao. Với hành trình trục X lên đến 1050 mm, bàn máy 1150 x 600 mm và tải trọng tối đa 1000 kg, Q100G đáp ứng tốt các chi tiết cơ khí lớn, phức tạp trong môi trường sản xuất công nghiệp.
Kết cấu băng bản toàn phần — cứng vững vượt trội
Toàn bộ trục X, Y, Z đều sử dụng băng bản (Box Way), đảm bảo các trục được đỡ hoàn toàn, không xảy ra hiện tượng nhô ra ngoài (overhang). Trụ đứng và đế máy được thiết kế cỡ lớn, đế máy dạng hộp hai vách (box type double-wall structure) mang lại độ cứng vững kết cấu vượt trội cho gia công nặng tải.
Trục chính Gear Drive — mô-men xoắn cao
Trục chính dẫn động bánh răng (Gear Drive) đạt tốc độ tối đa 8000 rpm, công suất liên tục 7.5 kW và 11 kW (30 phút). Vòng bi trục chính đường kính 70 (80) mm, côn trục chính BT-40, đảm bảo mô-men xoắn lớn và ổn định trong các nguyên công cắt nặng.
ATC tự động — thay dao nhanh 2.3 giây
Hệ thống thay dao tự động kiểu cánh tay (Arm type ATC) với 24 vị trí dao chuẩn BT-40. Thời gian thay dao tool-to-tool chỉ 2.3 giây. Dao tối đa đường kính 78 mm (120 mm khi không có dao kề), chiều dài 250 mm, khối lượng 8 kg.
Vít me bi 40 mm và tốc độ chạy nhanh cao
Vít me bi (ballscrew) đường kính 40 mm trên cả ba trục X, Y, Z. Tốc độ chạy nhanh trục X/Y đạt 24 m/min, trục Z đạt 20 m/min. Tốc độ cắt tối đa 10 m/min. Bước đặt tối thiểu 0.001 mm đảm bảo độ chính xác gia công cao.
Ứng dụng trong gia công cơ khí
KASUGA Q100G phù hợp đặc biệt với các xưởng cơ khí và nhà máy sản xuất cần gia công chi tiết lớn, nặng tải như khuôn mẫu cỡ lớn, thân máy, hộp số, chi tiết kết cấu thép và gang. Kết cấu băng bản toàn phần và đế máy hai vách giúp duy trì độ chính xác ổn định ngay cả khi cắt gọt với chiều sâu cắt lớn và lực cắt cao — lý tưởng cho các ngành chế tạo máy, khuôn nhựa, khuôn dập và gia công kết cấu công nghiệp nặng.
Tại sao chọn KASUGA Q100G?
1. Băng bản toàn phần trên cả ba trục X, Y, Z — kết cấu đế máy hộp hai vách loại bỏ rung động, duy trì độ chính xác trong gia công nặng tải.
2. Trục chính Gear Drive 8000 rpm với công suất lên đến 11 kW (30 phút) — mô-men xoắn cao, ổn định cho cắt gọt vật liệu cứng.
3. Bàn máy lớn 1150 x 600 mm, tải trọng 1000 kg, hành trình X 1050 mm — đáp ứng chi tiết gia công kích thước lớn.
4. KASUGA là thương hiệu Nhật Bản thành lập năm 1949, sản xuất tại Đài Loan từ 2012 với tiêu chuẩn kiểm soát chất lượng Nhật Bản — MAZAKO là Tổng đại lý chính thức tại Việt Nam, đảm bảo máy chính hãng, hỗ trợ kỹ thuật trực tiếp.
- Băng bản (Box Way) toàn phần trục X, Y, Z — không xảy ra hiện tượng overhang
- Đế máy dạng hộp hai vách (box type double-wall) — độ cứng vững kết cấu vượt trội
- Trụ đứng và đế máy cỡ lớn (oversized) hỗ trợ gia công nặng tải
- ATC kiểu cánh tay 24 dao BT-40, thay dao 2.3 giây
- Vít me bi 40 mm cả ba trục, bước đặt tối thiểu 0.001 mm
- Bộ làm mát dầu trục chính (Spindle oil cooler) tích hợp tiêu chuẩn
- Bộ điều khiển tùy chọn: MITSUBISHI, FANUC hoặc SIEMENS
Trang bị tiêu chuẩn
- Vỏ bảo vệ toàn phần (Full Enclosure Guard)
- Hệ thống dung dịch cắt (Cutting coolant system)
- Hệ thống bôi trơn tự động (Automatic lubrication system)
- Hệ thống thổi khí trục chính (Spindle air blast system)
- Đèn chiếu sáng vùng gia công (Work lamp)
- Đèn cảnh báo sự cố (Alarm lamp for abnormal situations)
- Đèn báo dừng và kết thúc chương trình (Indication lamp for dwell and end of job)
- Bộ trao đổi nhiệt tủ điện (Heat exchanger for electric cabinet)
- Băng tải phoi (Chip auger)
- Hộp dụng cụ kèm cờ lê và chìa vặn (Toolbox with spanner and wrenches)
- Súng nước / súng khí (Water gun / air gun)
- Tay quay điện tử M.P.G.
- Danh sách kiểm tra máy (Machine inspection lists)
- Tài liệu hướng dẫn vận hành và bộ điều khiển, sơ đồ mạch điện
- Tự động tắt nguồn (Auto Power off)
- Giao tiếp RS-232
- Bu lông và đệm cân bằng máy (Leveling bolts and pads)
- Bộ làm mát dầu trục chính (Spindle oil cooler)
Nhận báo giá máy KASUGA chính hãng
Liên hệ MAZAKO — Tổng đại lý KASUGA tại Việt Nam để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Kích thước bàn máy | 1150 x 600 mm |
| Tải trọng tối đa | 1000 kg |
| Kích thước rãnh chữ T (Pitch x No. x W) | 18 x 5 x 125 mm |
| Hành trình trục X | 1050 mm |
| Hành trình trục Y | 610 mm |
| Hành trình trục Z | 610 mm |
| Côn trục chính | BT-40 |
| Công suất motor trục chính (liên tục) | 7.5 kW |
| Công suất motor trục chính (30 phút) | 11 kW |
| Tốc độ trục chính | Gear drive spindle 8000 rpm |
| Đường kính vòng bi trục chính | 70 (80) mm |
| Khoảng cách từ mũi trục chính đến mặt bàn máy | 125 ~ 735 mm |
| Khoảng cách tâm trục chính đến ray trượt trụ đứng | 680 mm |
| Table front edge to door | 310 mm |
| Chiều cao bàn máy so với sàn (không đệm cân bằng) | 900 mm |
| Tốc độ chạy nhanh trục X | 24 m/min |
| Tốc độ chạy nhanh trục Y | 24 m/min |
| Tốc độ chạy nhanh trục Z | 20 m/min |
| Tốc độ cắt trục X/Y/Z | 10 m/min |
| Vít me bi trục X | 40 mm |
| Vít me bi trục Y | 40 mm |
| Vít me bi trục Z | 40 mm |
| Bước đặt tối thiểu | 0.001 mm |
| Motor chạy dao trục X | 3.0 kW |
| Motor chạy dao trục Y | 3.0 kW |
| Motor chạy dao trục Z | 7.0 kW |
| Kiểu thay dao tự động / Số dao | BT-40 / 24T (Arm type) |
| Thời gian thay dao (tool to tool) | 2.3 sec. |
| Đường kính dao tối đa | 78 mm |
| Chiều dài dao tối đa | 250 mm |
| Đường kính dao tối đa (không có dao kề) | 120 mm |
| Khối lượng dao tối đa | 8 kg |
| Dung tích bồn làm mát | 200 L |
| Dung tích bồn bôi trơn | 4 L |
| Công suất điện yêu cầu | 30 KVA |
| Áp suất khí nén | 5.5 ~ 7 kg/cm² |
| Kích thước máy | 2950 x 2700 x 2950 mm |
| Khối lượng máy | 6500 kg |
| Bộ điều khiển (tùy chọn) | MITSUBISHI, FANUC, SIEMENS |
Câu hỏi thường gặp
KASUGA Q100G phù hợp gia công chi tiết và vật liệu nào?
Q100G được thiết kế cho gia công nặng tải nhờ kết cấu băng bản toàn phần trục X, Y, Z và đế máy hộp hai vách. Máy phù hợp gia công các chi tiết lớn như khuôn mẫu, thân máy, hộp số, chi tiết kết cấu bằng thép, gang và hợp kim. Bàn máy 1150 x 600 mm với tải trọng tối đa 1000 kg cho phép gá đặt chi tiết nặng, kích thước lớn.
Độ chính xác và các tính năng nổi bật thực tế của Q100G là gì?
Bước đặt tối thiểu 0.001 mm cùng vít me bi 40 mm trên cả ba trục đảm bảo độ chính xác vị trí cao. Tốc độ chạy nhanh trục X/Y đạt 24 m/min, trục Z đạt 20 m/min, tốc độ cắt tối đa 10 m/min. Bộ làm mát dầu trục chính (Spindle oil cooler) tích hợp tiêu chuẩn giúp duy trì ổn định nhiệt trong quá trình gia công dài.
Thương hiệu KASUGA có những lợi thế gì so với các thương hiệu khác?
KASUGA là thương hiệu Nhật Bản có lịch sử từ năm 1949, mở rộng sản xuất tại Đài Loan (Taichung) từ năm 2012. Sản phẩm kết hợp thiết kế kỹ thuật Nhật Bản với tiêu chuẩn kiểm soát chất lượng nghiêm ngặt và công nghệ sản xuất tinh xảo của Đài Loan — mang lại độ bền, độ chính xác và giá trị lâu dài. MAZAKO là Tổng đại lý chính thức của KASUGA tại Việt Nam, đảm bảo máy chính hãng và hỗ trợ kỹ thuật đầy đủ.
Máy Q100G sử dụng bộ điều khiển CNC nào và có thể lựa chọn không?
KASUGA Q100G cung cấp ba lựa chọn bộ điều khiển CNC: MITSUBISHI, FANUC hoặc SIEMENS — khách hàng có thể chọn tùy theo tiêu chuẩn nhà máy hoặc yêu cầu tích hợp hệ thống. Việc lựa chọn bộ điều khiển nên được xác nhận khi đặt hàng với MAZAKO để đảm bảo cấu hình phù hợp nhất với quy trình sản xuất.
Đặt hàng máy KASUGA Q100G tại MAZAKO như thế nào và thời gian giao hàng ra sao?
MAZAKO là Tổng đại lý chính thức của KASUGA tại Việt Nam — khách hàng liên hệ trực tiếp qua website maytienmini.vn hoặc đội ngũ kinh doanh để được tư vấn cấu hình, báo giá và xác nhận thời gian giao hàng cụ thể. MAZAKO hỗ trợ toàn bộ quy trình từ tư vấn kỹ thuật, lắp đặt, chạy thử đến bảo trì sau bán hàng.
