Máy tiện hạng nặng CHK-860×8000: Lựa chọn tin cậy cho gia công phôi lớn, trục nặng

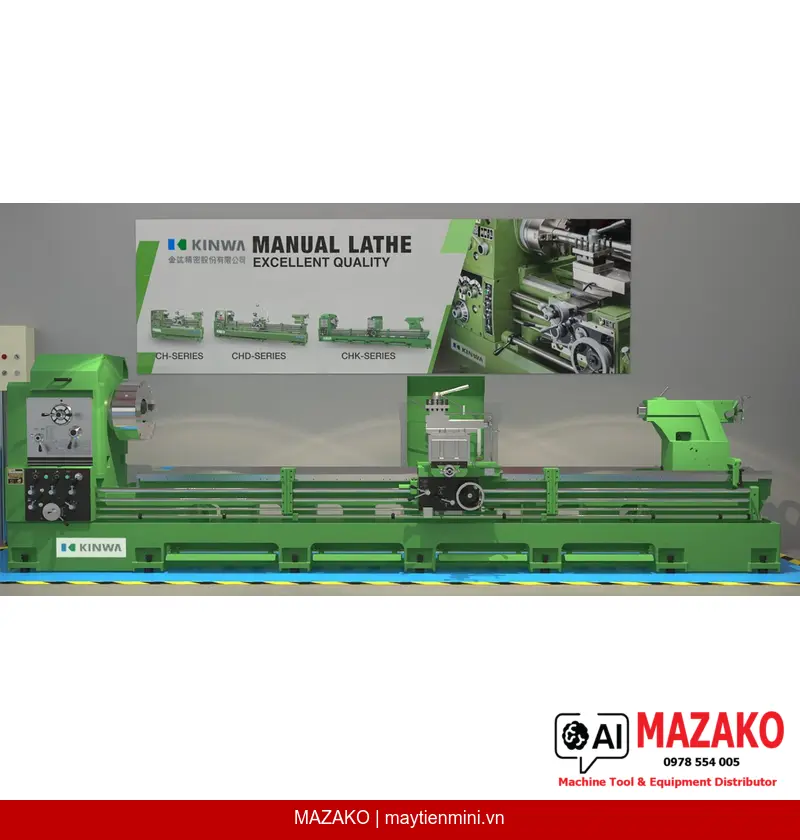

Trong các xưởng chế tạo máy, sửa chữa thiết bị công nghiệp hay gia công kết cấu cơ khí hạng nặng, yêu cầu về một chiếc máy tiện đủ mạnh, đủ bền và đủ chính xác luôn là bài toán khó. Máy tiện vạn năng hạng nặng CHK-860×8000 do KINWA sản xuất – được MAZAKO phân phối chính thức với tư cách Tổng đại lý tại Việt Nam – là câu trả lời toàn diện cho những yêu cầu khắt khe đó. Với khả năng tiện đường kính lên đến Ø860 mm và khoảng cách chống tâm lên đến 8.500 mm, đây là dòng máy được thiết kế đặc biệt để xử lý các chi tiết trục dài, phôi nặng mà các máy tiện thông thường không thể đáp ứng.
Thiết kế băng máy và kết cấu tổng thể
Băng máy của CHK-860×8000 được thiết kế theo dạng rãnh trượt đôi chữ “V”, giúp tăng độ chính xác và độ thẳng trong quá trình tiện. Kết cấu băng máy có độ cứng vững cao, kết hợp với các bulong nền được gia cường, giúp máy ổn định tối đa ngay cả khi thực hiện các nguyên công cắt gọt nặng tải. Độ rộng băng máy đạt 560 mm, tạo nền tảng vững chắc cho toàn bộ hệ thống.
Đầu máy và hệ thống truyền động
Đầu máy sử dụng cơ cấu thay đổi tốc độ kiểu cam, giúp giảm tiếng ồn trong quá trình vận hành. Ổ bi trong đầu máy được lựa chọn từ các thương hiệu Nhật Bản, châu Âu và Mỹ, đảm bảo giảm rung động hiệu quả. Trục chính có 12 cấp tốc độ, với dãy tốc độ trục chính từ 15–1.000 vòng/phút (động cơ 4P) hoặc 10–700 vòng/phút (động cơ 6P). Đường kính lỗ trục chính có hai tùy chọn: 105 mm và 153 mm, với côn trong lỗ trục chính tương ứng MT7 x MT5 (cho lỗ Ø105) và MT7 x MT6 (cho lỗ Ø153). Kiểu mũi trục chính hỗ trợ A2-8, A2-11 và D1-11.
Công suất motor và khả năng cắt gọt nặng
Toàn bộ dòng CHK có thể được trang bị tùy chọn motor mô-men xoắn cao, kết hợp với kết cấu băng máy siêu cứng vững, phát huy tối đa khả năng cắt gọt nặng. Công suất motor trục chính đạt 20 HP (động cơ 6P) hoặc 25 HP (động cơ 4P), đáp ứng các nguyên công tiện thô, tiện phá với lượng dư lớn trên các vật liệu cứng.
Thông số kỹ thuật chi tiết
Kích thước và hành trình gia công
- Đường kính tiện qua băng máy: Ø860 mm
- Đường kính qua bàn dao ngang: Ø610 mm
- Đường kính tiện qua hầu máy: Ø1.130 mm
- Đường kính tiện tối đa: 770 mm
- Độ rộng hầu máy: 265 mm
- Khoảng cách chống tâm: MT5: 8.500 mm / MT6: 8.430 mm
- Độ rộng băng máy: 560 mm
- Hành trình trượt bàn dao dọc: 230 mm
- Hành trình trượt bàn dao ngang: 510 mm
Trục chính
- Đường kính lỗ trục chính: 105 mm (4″) / 153 mm (6″)
- Kiểu mũi trục chính: A2-8 / A2-11 / D1-11
- Tốc độ trục chính: 15–1.000 vòng/phút (4P) / 10–700 vòng/phút (6P)
- Côn trong lỗ trục chính: Ø105: MT7 x MT5 / Ø153: MT7 x MT6
- Số cấp tốc độ: 12
Bước tiến dao và ren
- Bước tiến dao dọc: 0,05–0,7 mm/vòng
- Bước tiến dao ngang: 0,025–0,35 mm/vòng
- Khả năng tiện ren hệ Anh: 2–28 ren/inch
- Khả năng tiện ren hệ D.P: 4–56
- Khả năng tiện ren hệ MÉT: 0,8–14 mm/ren
- Khả năng tiện ren hệ M.P: 0,4–7
- Vít me: Ø45 mm (1¾”) x 2 TPI, P12 mm, 4 TPI, P6 mm
Ụ động
- Đường kính nòng Ụ động: Ø125 mm
- Hành trình nòng Ụ động: 270 mm
- Côn nòng Ụ động: MT6
Hệ thống động lực
- Công suất motor trục chính: 20 HP (6P) / 25 HP (4P)
- Công suất motor tưới nguội: 1/8 HP
Ụ động được gia cường – Ổn định tuyệt đối khi gia công trục lớn
Ụ chống tâm của CHK-860×8000 được cải tiến đặc biệt ở cơ cấu hãm, giúp tăng độ ổn định tổng thể khi thực hiện gia công trên các trục có kích thước lớn. Côn nòng Ụ động hỗ trợ MT5 hoặc MT6 tùy theo cấu hình lắp đặt, đáp ứng linh hoạt các yêu cầu kẹp phụ kiện khác nhau.
Phụ kiện tiêu chuẩn và tùy chọn
Phụ kiện tiêu chuẩn đi kèm
- Mâm cặp 3 chấu 12″ kèm mặt bích lắp mâm cặp (lỗ Ø105)
- Mâm cặp 3 chấu 16″ kèm mặt bích lắp mâm cặp (lỗ Ø153)
- Đế cân bằng máy
- Hộp dụng cụ cơ bản
- Motor trục chính
- Luy nét cố định 90–300 mm
- Bơm tưới nguội
- Cữ chặn tự động bàn xe dao (nhiều vị trí)
- Chạy dao nhanh 4 chiều
- Thắng từ trục chính
- Đèn làm việc LED
Phụ kiện tùy chọn
- Luy nét di động
- Mâm hoa 32″
- Cữ chặn tự động bàn xe dao (micro)
- Đồ gá tiện Côn
- Mâm cặp 3 chấu / Mâm cặp 4 chấu không tự định tâm
- Luy nét cố định 290–500 mm / 300–600 mm
- Vỏ máy toàn bộ
- Thước quang 2 trục
- Ổ thay dao nhanh
- Đồ gá mài
- Bàn dao sau
- Đầu kẹp mũi khoan tâm trên ụ động
Tiêu chuẩn an toàn TS – Bảo vệ người vận hành
Toàn bộ dòng CHK đều đạt chứng nhận TS Mark của Đài Loan, đảm bảo tiêu chuẩn an toàn trong vận hành máy, bảo vệ người thợ trong các ca làm việc dài với tải trọng lớn.
Các dòng máy tiện KINWA liên quan
Ngoài CHK-860×8000, MAZAKO còn phân phối nhiều dòng máy tiện cơ KINWA phù hợp với nhiều quy mô xưởng và yêu cầu gia công khác nhau. Nếu bạn cần máy nhỏ gọn hơn cho chi tiết cỡ vừa, có thể tham khảo máy tiện vạn năng CH-400×800 hoặc máy tiện ren vít vạn năng CH-530×1700 với kết cấu gọn nhẹ, phù hợp xưởng cơ khí vừa và nhỏ. Với nhu cầu trung bình, máy tiện cơ CHD-660×2300 là lựa chọn cân bằng giữa năng suất và chi phí đầu tư. Đối với các công trình đòi hỏi gia công trục siêu dài và phôi cực nặng, máy tiện vạn năng hạng nặng CHK-1020×6000 là phương án đáng cân nhắc song song với CHK-860×8000.
Để được tư vấn lựa chọn cấu hình phù hợp, báo giá chính thức và hỗ trợ kỹ thuật, hãy liên hệ trực tiếp với MAZAKO – Tổng đại lý chính thức của KINWA và SUN MASTER tại Việt Nam.
