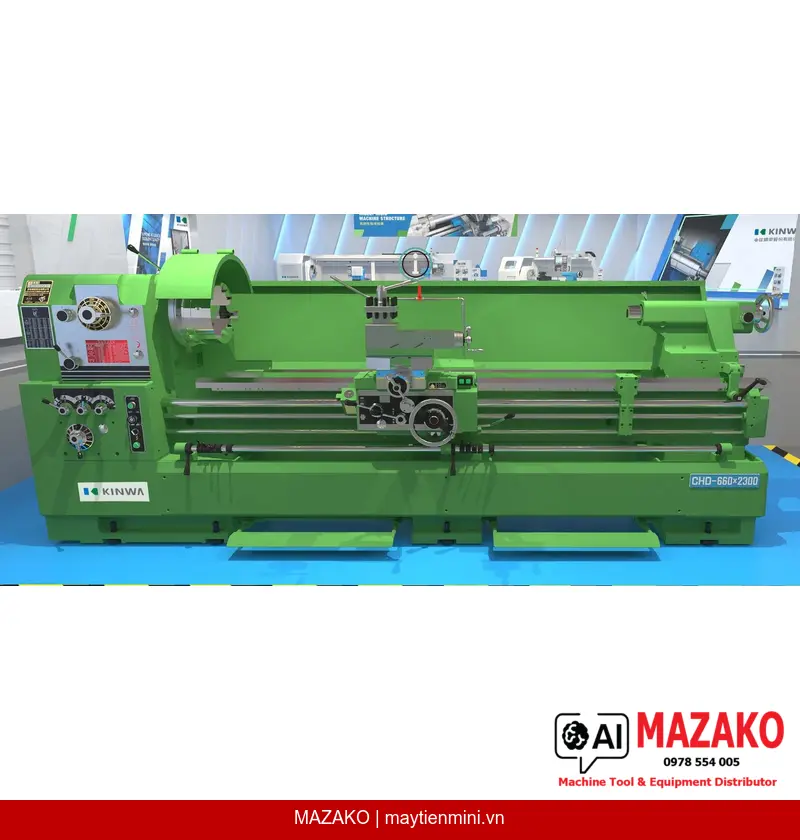

Máy tiện vạn năng KINWA CHD-660x2300 thuộc dòng Medium Precision Lathe hạng nặng, được thiết kế với băng máy rộng 400 mm và lỗ trục chính cỡ lớn Ø104 mm — đáp ứng gia công chi tiết cơ khí kích thước trung bình đến lớn với độ chính xác và độ bền cao. Với khoảng cách chống tâm 2218 mm và đường kính tiện qua băng máy 660 mm, đây là lựa chọn tối ưu cho các xưởng cơ khí nặng, chế tạo máy và gia công phụ tùng công nghiệp.
Trục chính được đỡ tại 3 điểm, sử dụng vòng bi đũa côn cấp P cho độ ổn định tối ưu khi cắt gọt nặng. Lỗ trục chính Ø104 mm (hoặc Ø86 mm) hỗ trợ phôi thanh cỡ lớn. Kiểu mũi trục chính đa dạng: A2-8, D2-8, D1-11. Tốc độ trục chính 12 cấp, dãy 13–1200 vòng/phút (motor 4P) hoặc 8–800 vòng/phút (motor 6P).
Hộp số tích hợp ren hệ mét và hệ Anh, trang bị chốt an toàn chống quá tải, bôi trơn bằng bể dầu. Khả năng tiện ren hệ Anh: 2–72 TPI / 44 loại; hệ mét: 0,2–14 mm / 39 loại. Vít me đường kính 45 mm, bước 4 TPI / P=6 mm đảm bảo truyền động chính xác.
Bàn xe dao trang bị khóa liên động chống nhầm — không thể vừa tiến dao vừa cắt ren cùng lúc. Bơm bôi trơn tự động cấp dầu liên tục cho toàn bộ băng trượt và đường dẫn. Thiết bị điều chỉnh mô-men xoắn bảo vệ cơ cấu tiến dao. Hành trình bàn dao ngang 400 mm, hành trình ổ dao 242 mm.
Nòng ụ động Ø80 mm (oversized) tăng khả năng đỡ phôi dài, giảm rung khi gia công. Cơ cấu giảm tốc 1:1 hoặc 1/4:1 giúp khoan tâm nhẹ nhàng, không tốn sức. Nòng được thấm carbon và mài chính xác, có vạch chia độ cả hệ mét lẫn hệ Anh. Côn nòng ụ động MT#5, hành trình 250 mm.
Máy tiện vạn năng KINWA CHD-660x2300 phù hợp cho các xưởng cơ khí nặng, nhà máy chế tạo thiết bị công nghiệp, gia công trục truyền động dài, xi lanh thủy lực, bích nối đường ống, chi tiết máy móc hạng nặng. Khả năng tiện phôi đường kính đến 892 mm qua hầu máy và chiều dài làm việc 2218 mm giúp xử lý linh hoạt các chi tiết kích thước lớn trong ngành dầu khí, đóng tàu, chế tạo khuôn mẫu và phụ tùng thiết bị công nghiệp.
Thứ nhất, băng máy rộng 400 mm với kết cấu đúc gang khối lớn đảm bảo độ cứng vững tối đa, hạn chế rung động khi cắt gọt nặng. Thứ hai, lỗ trục chính Ø104 mm — một trong những thông số lớn nhất trong phân khúc máy tiện vạn năng cùng cỡ — mở rộng phạm vi gia công phôi thanh. Thứ ba, toàn bộ bánh răng trong đầu máy được chế tạo từ thép hợp kim, thấm carbon và mài chính xác theo tiêu chuẩn JIS cấp 1, đảm bảo vận hành êm và tuổi thọ dài. Thứ tư, MAZAKO là Tổng đại lý chính thức của KINWA tại Việt Nam — cam kết máy chính hãng Đài Loan, hỗ trợ kỹ thuật và phụ tùng thay thế đầy đủ.
Liên hệ MAZAKO — Tổng đại lý KINWA tại Việt Nam để được tư vấn và báo giá chính xác nhất.
| Thông số | Giá trị |
|---|---|
| Model | CHD-660x2300 |
| Đường kính tiện qua băng máy | 660 mm |
| Đường kính qua bàn dao ngang | 445 mm |
| Đường kính tiện qua hầu máy | 892 mm |
| Đường kính tiện tối đa | 622 mm |
| Độ dài hầu máy | 400 mm |
| Khoảng cách chống tâm | 2218 mm |
| Độ rộng băng máy tiện | 400 mm |
| Hành trình trượt bàn dao dọc | 242 mm |
| Hành trình trượt bàn dao ngang | 400 mm |
| Đường kính lỗ trục chính | 104 mm |
| Côn trong lỗ trục chính | MT7 x MT5 |
| Kiểu mũi trục chính | A2-8, D2-8, D1-11 |
| Số cấp tốc độ trục chính | 12 |
| Dãy tốc độ trục chính (220V/60 Hz — motor 4P) | 13, 20, 30, 47, 70, 105, 150, 230, 340, 530, 800, 1200 vòng/phút |
| Dãy tốc độ trục chính (220V/60 Hz — motor 6P) | 8, 13, 20, 31, 47, 70, 100, 150, 230, 350, 530, 800 vòng/phút |
| Số bước tiến dao | 36 |
| Bước tiến dao dọc (hệ mét) | 0,037–1,04 mm/vòng (P=6 mm, 12 mm); 0,035–0,98 mm/vòng (4 TPI, 2 TPI) |
| Bước tiến dao ngang | Bằng 1/2 bước tiến dao dọc |
| Đường kính vít me | 45 mm |
| Bước vít me | 4 TPI, P=6 mm (2 TPI, P=12 mm) |
| Khả năng tiện ren hệ Anh | 2–72 TPI / 44 loại (1–42 TPI / 48 loại) |
| Khả năng tiện ren hệ mét | 0,2–14 mm / 39 loại (0,4–28 mm / 44 loại) |
| Hành trình nòng Ụ động | 250 mm |
| Đường kính nòng Ụ động | 80 mm |
| Côn nòng Ụ động | MT#5 |
| Công suất motor trục chính (30 phút) | 10 HP / 4P |
| Công suất motor tưới nguội | 1/8 HP |
| Chiều cao máy | 1500 mm |
| Trọng lượng máy | 3000 kg |
