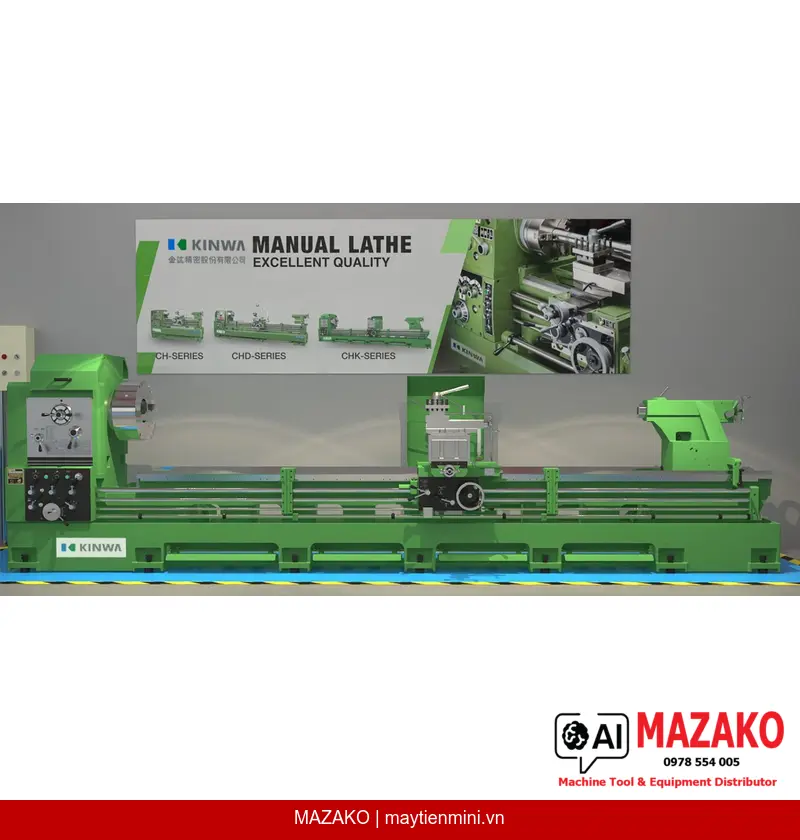

Trong các xưởng cơ khí nặng, nhà máy chế tạo thiết bị công nghiệp hay các cơ sở gia công trục truyền động cỡ lớn, yêu cầu về độ cứng vững, công suất cắt gọt và độ chính xác gia công luôn được đặt lên hàng đầu. Máy tiện vạn năng hạng nặng CHK-860×4000 của thương hiệu KINWA – được MAZAKO phân phối với tư cách Tổng đại lý chính thức tại Việt Nam – là câu trả lời toàn diện cho những yêu cầu khắt khe đó. Với đường kính tiện qua băng máy lên đến Ø860 mm và khoảng cách chống tâm lên đến 4.500 mm, đây là lựa chọn lý tưởng cho gia công các chi tiết trục dài, phôi nặng và những công việc cắt gọt đòi hỏi mô-men xoắn cao.
Thiết kế băng máy và kết cấu tổng thể
Băng máy của dòng CHK được thiết kế theo kiểu rãnh trượt chữ “V” kép, giúp nâng cao đáng kể độ chính xác và độ thẳng trong quá trình tiện. Kết cấu băng máy cực kỳ cứng vững được kết hợp với các bu-lông nền được gia cố, tạo nền tảng ổn định tuyệt đối ngay cả khi thực hiện các ca tiện nặng kéo dài. Độ rộng băng máy tiện đạt 560 mm, đảm bảo khả năng chịu tải và chống rung hiệu quả.
Thông số kỹ thuật nổi bật
Dưới đây là các thông số kỹ thuật chính của máy tiện cơ CHK-860×4000:
- Đường kính tiện qua băng máy: Ø860 mm
- Đường kính qua bàn dao ngang: Ø610 mm
- Đường kính tiện qua hầu máy: Ø1.130 mm
- Đường kính tiện tối đa: 770 mm
- Độ rộng hầu máy: 265 mm
- Khoảng cách chống tâm: MT5: 4.500 mm / MT6: 4.430 mm
- Độ rộng băng máy tiện: 560 mm
- Hành trình trượt bàn dao dọc: 230 mm
- Hành trình trượt bàn dao ngang: 510 mm
- Đường kính lỗ trục chính: 105 mm (4″) / 153 mm (6″)
- Kiểu mũi trục chính: A2-8 / A2-11 / D1-11
- Tốc độ trục chính: 15–1.000 R.P.M (4P) / 10–700 R.P.M (6P)
- Côn trong lỗ trục chính: Ø105: MT7 x MT5 / Ø153: MT7 x MT6
- Số cấp tốc độ: 12 cấp
- Bước tiến dao dọc: 0,05–0,7 mm/vòng
- Bước tiến dao ngang: 0,025–0,35 mm/vòng
- Tốc độ chạy nhanh trục X / Z: X: 1,8 m/phút / Z: 3,7 m/phút
- Khả năng tiện ren hệ Anh: 2–28 ren/inch (D.P. 4–56)
- Khả năng tiện ren hệ MÉT: 0,8–14 mm/ren (M.P. 0,4–7)
- Vít me: 45 mm (1 3/4″) x 2 TPI, P12 mm, 4 TPI, P6 mm
- Đường kính nòng Ụ động: Ø125 mm
- Hành trình nòng Ụ động: 270 mm
- Côn nòng Ụ động: MT6
- Công suất motor trục chính: 20 HP (6P) / 25 HP (4P)
- Công suất motor tưới nguội: 1/8 HP
Đầu máy và hệ thống truyền động
Đầu máy của dòng CHK sử dụng cơ cấu thay đổi tốc độ kiểu cam, giúp giảm thiểu tiếng ồn trong quá trình vận hành. Ổ bi đầu máy sử dụng hàng Nhật Bản, châu Âu hoặc Mỹ chất lượng cao, hạn chế rung động đáng kể, đảm bảo độ chính xác gia công ổn định trong suốt ca làm việc dài.
Ụ chống tâm gia cố – Gia công trục siêu dài
Ụ động của máy tiện ren vít vạn năng CHK-860×4000 được tăng cường đặc biệt ở cơ cấu hãm, giúp toàn bộ hệ thống ổn định hơn khi gia công các trục có kích thước ngoại cỡ. Côn nòng Ụ động MT6 đảm bảo khả năng kẹp giữ chắc chắn, phù hợp với các chi tiết gia công nặng và dài.
Motor mô-men xoắn cao – Cắt gọt nặng tải
Toàn bộ các model trong dòng CHK đều có thể trang bị tùy chọn motor mô-men xoắn cao. Kết hợp với kết cấu băng máy siêu cứng vững, máy thể hiện năng lực cắt gọt hạng nặng vượt trội, phù hợp với các ứng dụng tiện thô phôi lớn, tiện trục truyền động công nghiệp và gia công vật liệu có độ cứng cao.
Phụ kiện tiêu chuẩn đi kèm
- Mâm cặp 3 chấu 12″ kèm mặt bích lắp mâm cặp (lỗ Ø105)
- Mâm cặp 3 chấu 16″ kèm mặt bích lắp mâm cặp (lỗ Ø153)
- Đế cân bằng máy
- Hộp dụng cụ cơ bản
- Luy nét cố định 90–300 mm
- Bơm tưới nguội
- Cữ chặn tự động bàn xe dao đa vị trí
- Bàn xe dao nhanh 4 chiều
- Thắng từ trục chính
- Đèn làm việc dạng LED
Phụ kiện tùy chọn mở rộng
- Luy nét di động
- Mâm hoa 32″
- Cữ chặn tự động bàn xe dao
- Đồ gá tiện Côn
- Mâm cặp 3 chấu / Mâm cặp 4 chấu không tự định tâm
- Luy nét cố định 290–500 mm / 300–600 mm
- Vỏ máy toàn bộ
- Thước quang 2 trục
- Mũi chống tâm cố định (2 chiếc)
- Bàn dao sau
- Đồ gá khoan
- Ổ thay dao nhanh
- Đồ gá mài
- Đồ gá chép hình
An toàn theo tiêu chuẩn TS – Bảo vệ người vận hành
Toàn bộ các model trong dòng CHK đều tuân thủ tiêu chuẩn TS của Đài Loan, cung cấp mức độ bảo vệ an toàn cao hơn cho người vận hành trong suốt quá trình gia công, đặc biệt quan trọng với các ca tiện hạng nặng kéo dài.
Các dòng máy tiện KINWA khác tại MAZAKO
Ngoài CHK-860×4000, MAZAKO – Tổng đại lý chính thức của KINWA tại Việt Nam – còn cung cấp nhiều dòng máy tiện đa dạng phù hợp với nhiều quy mô sản xuất khác nhau:
- Máy tiện vạn năng hạng nặng CHK-860×1000 – phiên bản khoảng cách chống tâm ngắn, linh hoạt cho xưởng vừa
- Máy tiện cơ CHD-660×4000 – gia công trục dài với đường kính tiện Ø660 mm
- Máy tiện vạn năng CHD-560×2300 – lựa chọn cân bằng giữa năng suất và tiết kiệm diện tích
- Máy tiện cơ CHD-560×900 – phù hợp gia công chi tiết trung bình trong xưởng cơ khí
- Máy tiện ren vít vạn năng CH-430×1100 – độ chính xác cao, lý tưởng cho gia công chi tiết nhỏ
Với uy tín nhiều năm trong ngành máy công cụ và vị thế Tổng đại lý chính thức của KINWA tại Việt Nam, MAZAKO cam kết cung cấp máy tiện vạn năng hạng nặng CHK-860×4000 chính hãng, kèm đầy đủ dịch vụ bảo hành, lắp đặt và hỗ trợ kỹ thuật sau bán hàng. Liên hệ MAZAKO ngay hôm nay để được tư vấn cấu hình và báo giá phù hợp với nhu cầu sản xuất của bạn.
