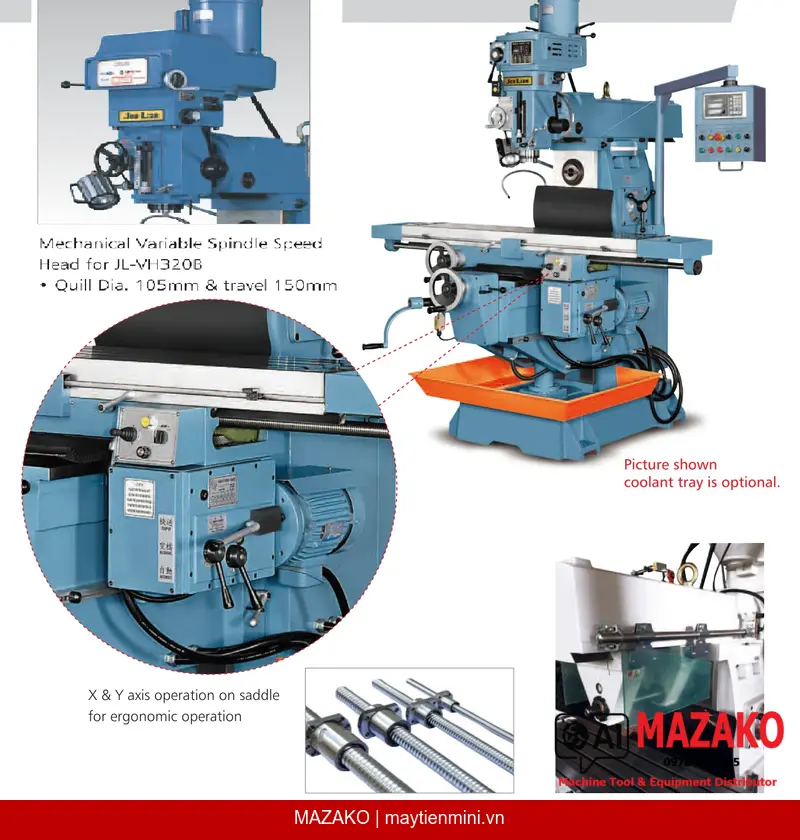

Máy phay đứng ngang vạn năng JEN LIAN JL-VH320B Chính Hãng
Máy phay đứng ngang vạn năng JEN LIAN JL-VH320B tích hợp 2 trục chính (đứng biến tốc 70-3800 rpm, ngang 9 cấp), bàn 300×1500mm, hành trình dọc 1000mm, vít me bi X/Y, bôi trơn tự động.
Mô tả sản phẩm
Máy phay đứng ngang vạn năng JEN LIAN JL-VH320B là giải pháp gia công đa năng tích hợp cả trục chính đứng và trục chính ngang trong một thân máy, cho phép thực hiện nhiều dạng phay khác nhau mà không cần thay đổi thiết lập. Thân máy được đúc từ gang Meehanite chất lượng cao, ba trục trượt được tôi cứng và mài chính xác, đảm bảo độ cứng vững và ổn định tối đa cho gia công nặng. Được sản xuất bởi JEN LIAN PRECISION INDUSTRY CO., LTD. — nhà sản xuất máy phay Đài Loan thành lập năm 1973, phân phối chính thức tại Việt Nam bởi MAZAKO với tư cách Tổng đại lý.
Tích hợp 2 trục chính trong 1 máy
Trục chính đứng biến tốc vô cấp 70–3800 rpm (côn NT40, hành trình nòng 150mm, đường kính nòng 105mm, xoay ±90°); trục chính ngang 9 cấp tốc độ 90–1320 rpm (côn NT40). Cần ngang xoay được 360°, hành trình 450mm.
Bàn máy lớn, hành trình rộng
Kích thước bàn máy 300×1500mm với 3 rãnh chữ T (16×3×70mm). Hành trình dọc 1000mm, hành trình ngang 400mm, hành trình đứng 460mm. Bàn nâng hạ bằng động cơ (powered table elevation).
Kết cấu trục vít me bi X/Y và dẫn hướng box way
Trục X và Y được trang bị vít me bi giúp tăng độ chính xác và giảm độ rơ. Rãnh trượt trục Y và Z dạng box way; rãnh trượt X và Y được phủ lớp chống mài mòn và cạo chính xác. Trục Y dẫn động bằng biến tần (inverter).
Bôi trơn tự động và hộp số mạnh mẽ
Hệ thống bôi trơn tự động cung cấp dầu đến toàn bộ rãnh trượt và vít me. Bàn dọc dẫn động qua hộp số mạnh mẽ, phù hợp cho gia công nặng (heavy duty machining). Tốc độ chạy nhanh bàn dọc đạt 2880 mm/min (4P) hoặc 1440 mm/min (8P).
Ứng dụng trong gia công cơ khí
JEN LIAN JL-VH320B phù hợp cho các xưởng cơ khí chế tạo, phân xưởng khuôn mẫu và nhà máy sản xuất linh kiện cần thực hiện đa dạng nguyên công phay trên cùng một thiết bị. Bàn máy 300×1500mm và hành trình dọc 1000mm đáp ứng gia công các chi tiết có kích thước trung bình đến lớn. Khả năng phay đứng và phay ngang trên cùng một máy giúp tiết kiệm thời gian gá đặt, phù hợp gia công rãnh, mặt phẳng, bánh răng, và các chi tiết đòi hỏi nhiều hướng cắt khác nhau.
Tại sao chọn JEN LIAN JL-VH320B?
1. Thân máy đúc gang Meehanite, ba trục trượt tôi cứng và mài chính xác — nền tảng cho gia công nặng ổn định.
2. Tích hợp trục chính đứng biến tốc và trục chính ngang 9 cấp trong một máy, linh hoạt cho nhiều dạng phay khác nhau.
3. Vít me bi trên trục X và Y, rãnh trượt X/Y phủ lớp chống mài mòn và cạo chính xác, nâng cao độ chính xác gia công.
4. Sản xuất tại Đài Loan bởi JEN LIAN — thương hiệu máy phay uy tín hơn 50 năm kinh nghiệm, xuất khẩu 5 châu lục. MAZAKO là Tổng đại lý chính thức tại Việt Nam, đảm bảo máy chính hãng và hỗ trợ kỹ thuật đầy đủ.
- Thân máy đúc gang Meehanite chất lượng cao, đảm bảo độ cứng vững và ổn định tối đa
- Ba trục trượt được tôi cứng và mài chính xác
- Tích hợp trục chính đứng và trục chính ngang — hai chức năng trong một máy
- Rãnh trượt Y và Z dạng box way; rãnh trượt X và Y phủ lớp chống mài mòn và cạo chính xác
- Vít me bi lắp đặt trên trục X và Y
- Bàn dọc dẫn động qua hộp số mạnh mẽ, phù hợp gia công nặng
- Hệ thống bôi trơn tự động cho toàn bộ rãnh trượt và vít me
- Trục Y dẫn động bằng biến tần; bàn nâng hạ bằng động cơ điện
Phụ kiện tiêu chuẩn
- Hệ thống tưới nguội
- Bôi trơn tự động
- Tủ điều khiển điện
- Hộp dụng cụ kèm tools
- Đèn làm việc thạch anh
- Thanh kéo trục chính (Spindle draw bar)
- Vít me bi trục X và Y
- Dẫn động hộp số trục X
- Dẫn động biến tần trục Y
- Nâng hạ bàn bằng động cơ trục Z
- Trục gá phay ngang Ø27mm kèm bạc lót
Phụ kiện tùy chọn
- Khay hứng dung dịch tưới nguội
- Hệ thống đọc tọa độ kỹ thuật số (DRO)
- Thanh kéo trục chính bằng khí nén
- Hệ thống bảo vệ bàn máy
- Hệ thống bảo vệ trục chính
- Điện chuẩn CE
- Đầu biến tốc vô cấp bằng biến tần (thay thế đầu cơ học)
- Đổi từ 16 cấp Ø110 (cắt nặng) sang 10 cấp Ø105 (cắt nhẹ)
- Motor đầu phay đứng 7.5HP
- Dao phay và dụng cụ cắt
- Trục gá phay ngang bổ sung
Nhận báo giá máy phay JEN LIAN chính hãng
Liên hệ MAZAKO — Tổng đại lý JEN LIAN tại Việt Nam để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Kích thước bàn máy | 300 x 1500 mm |
| Hành trình dọc | 1000 mm |
| Hành trình ngang | 400 mm |
| Hành trình đứng | 460 mm |
| Kích thước rãnh chữ T (kích thước x số lượng x khoảng cách) | 16 x 3 x 70 mm |
| Tốc độ cắt của bàn dọc | 12 - 270 mm/min (12 cấp) |
| Tốc độ cắt bàn ngang | 0 - 1320 mm/min (biến tần) |
| Tốc độ di chuyển nhanh bàn dọc | 4P: 2880 mm/min / 8P: 1440 mm/min |
| Tốc độ di chuyển nhanh bàn ngang | 1320 mm/min |
| Tốc độ di chuyển nhanh trục đứng | 680 mm/min |
| Tốc độ trục chính đứng | 70 - 3800 rpm (biến tốc vô cấp) |
| Hành trình nòng trục đứng | 150 mm |
| Đường kính nòng trục đứng | 105 mm |
| Côn trục chính đứng | NT 40 |
| Góc xoay đầu trục đứng trái - phải (mỗi bên) | 90° |
| Góc xoay của cần ngang | 360° |
| Hành trình cần ngang | 450 mm |
| Khoảng cách từ mũi trục chính đến mặt bàn máy | 90 - 500 mm (0 - 450 mm) |
| Tốc độ trục chính ngang | 90 - 1320 rpm (9 cấp) |
| Côn trục chính ngang | NT 40 |
| Khoảng cách từ tâm trục chính đến mặt bàn máy | 0 - 460 mm |
| Khoảng cách tâm trục chính đến mặt đáy cần ngang | 160 mm |
| Công suất motor Trục đứng | 5 HP (4P) |
| Công suất motor Trục ngang | 5 HP (4P) |
| Công suất motor chạy bàn dọc | 2 HP (4/8P) |
| Table cross feed motor | 1/2 HP (4P) |
| Table vertical rapid feed motor | 1 HP (8P) |
| Công suất motor tưới nguội | 1/8 HP |
| Khối lượng máy | 2100 kg (xấp xỉ) |
| Khối lượng đóng kiện | 2300 kg (xấp xỉ) |
| Kích thước kiện máy (D x R x C) | 210 x 205 x 221 cm |
Câu hỏi thường gặp
Máy phay JEN LIAN JL-VH320B phù hợp gia công chi tiết và vật liệu nào?
JL-VH320B với bàn máy 300×1500mm và hành trình dọc 1000mm phù hợp gia công các chi tiết cơ khí có kích thước trung bình đến lớn. Bàn dọc dẫn động qua hộp số mạnh mẽ, thân máy đúc gang Meehanite đảm bảo độ cứng vững, cho phép phay nặng trên thép kết cấu, gang, nhôm và các hợp kim phi sắt. Khả năng tích hợp cả trục đứng và trục ngang giúp gia công rãnh, mặt phẳng, bánh răng và các chi tiết đòi hỏi nhiều hướng cắt trên cùng một lần gá.
Điểm khác biệt kỹ thuật nổi bật của JL-VH320B so với máy phay đứng thông thường là gì?
JL-VH320B tích hợp cả trục chính đứng (biến tốc vô cấp 70–3800 rpm) và trục chính ngang (9 cấp, 90–1320 rpm) trong một thân máy, loại bỏ nhu cầu dùng 2 máy riêng biệt. Rãnh trượt Y và Z dạng box way; rãnh trượt X và Y được phủ lớp chống mài mòn và cạo chính xác. Vít me bi lắp trên trục X và Y giúp giảm độ rơ, nâng cao độ chính xác lặp lại. Trục Y dẫn động bằng biến tần cho chạy bàn ngang mượt mà.
JEN LIAN là thương hiệu như thế nào và MAZAKO có phải đại lý chính thức không?
JEN LIAN PRECISION INDUSTRY CO., LTD. là nhà sản xuất máy phay Đài Loan thành lập năm 1973 tại Taichung, chuyên sản xuất universal milling machines, precision milling machines và grinder milling machines. Toàn bộ công đoạn đúc và gia công thân máy thực hiện tại Đài Loan, sản phẩm xuất khẩu đến 5 châu lục. MAZAKO là Tổng đại lý chính thức (nhà phân phối độc quyền) của JEN LIAN tại Việt Nam, đảm bảo máy chính hãng, đầy đủ hỗ trợ kỹ thuật và phụ tùng thay thế.
Hệ thống bôi trơn và bảo dưỡng máy JL-VH320B như thế nào?
JL-VH320B được trang bị hệ thống bôi trơn tự động cung cấp dầu đến toàn bộ rãnh trượt và vít me của cả ba trục, giảm thiểu mài mòn và kéo dài tuổi thọ máy. Việc bảo dưỡng định kỳ chủ yếu bao gồm kiểm tra mức dầu bôi trơn, vệ sinh rãnh trượt và kiểm tra độ căng đai (nếu có). Liên hệ MAZAKO để được hướng dẫn quy trình bảo dưỡng chi tiết và cung cấp phụ tùng chính hãng.
Đặt hàng máy phay JEN LIAN JL-VH320B tại MAZAKO như thế nào và thời gian giao hàng bao lâu?
Khách hàng có thể liên hệ MAZAKO qua website maytienmini.vn hoặc trực tiếp để được tư vấn cấu hình phù hợp, báo giá chính xác và thông tin thời gian giao hàng cụ thể. MAZAKO là Tổng đại lý JEN LIAN tại Việt Nam, hỗ trợ đầy đủ từ khâu tư vấn kỹ thuật, lắp đặt, chạy thử đến bảo hành và cung cấp phụ tùng thay thế chính hãng.
