Máy phay giường BM-4V JEN LIAN: Hiệu suất vượt trội

13/07/2026 7 phút đọc 6 lượt xem

Máy phay giường JEN LIAN BM-4V – Giải pháp gia công hạng nặng cho xưởng cơ khí hiện đại

Trong lĩnh vực gia công cơ khí chính xác, việc lựa chọn một máy phay giường có kết cấu vững chắc, hành trình rộng và khả năng cắt gọt mạnh mẽ là yếu tố then chốt quyết định năng suất và chất lượng sản phẩm. Máy phay giường JEN LIAN BM-4V – được MAZAKO phân phối chính thức với tư cách Tổng đại lý tại Việt Nam – là lựa chọn đáng tin cậy cho các xưởng chế tạo máy, gia công khuôn mẫu, phay mặt phẳng và phay rãnh trên các chi tiết có kích thước lớn và yêu cầu độ chính xác cao.

Kết cấu máy và đặc điểm nổi bật

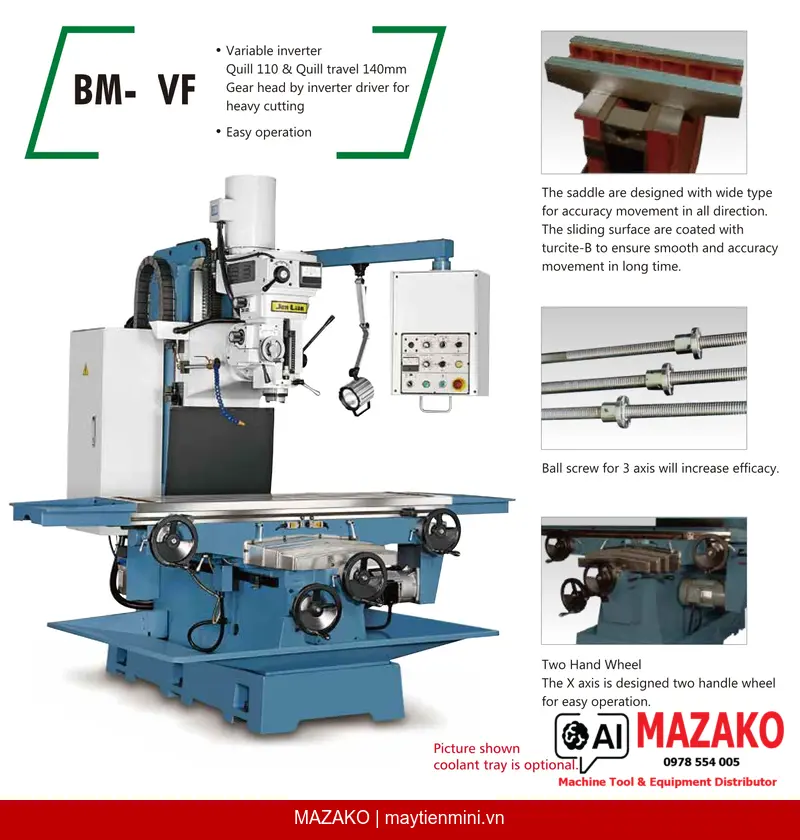

Máy phay giường BM-4V được JEN LIAN thiết kế với thân máy và trụ đứng dạng hộp (box type), mang lại độ cứng vững cao trong quá trình cắt gọt nặng. Toàn bộ vật liệu đúc sử dụng gang FC-30 chất lượng cao, được xử lý nhiệt ủ (annealing heat treatment) nhằm loại bỏ ứng suất nội, đảm bảo độ ổn định kích thước lâu dài.

Bàn trượt (saddle) được thiết kế dạng rộng bản, bề mặt trượt phủ lớp Turcite-B giúp chuyển động êm ái, chính xác và bền bỉ theo thời gian. Đây là yếu tố quan trọng khi gia công các chi tiết đòi hỏi độ lặp lại vị trí cao.

Vít me bi (ball screw) cho cả 3 trục, tăng hiệu suất truyền động và độ chính xác định vị.
Hệ thống bôi trơn tự động có đồng hồ áp suất, điều chỉnh được thời gian cấp dầu, đảm bảo tuổi thọ các bề mặt trượt.
Trục chính dẫn động qua bộ truyền đai 16 cấp tốc độ (16-Steps Spindle Speed with Pulley Milling Head), linh hoạt cho nhiều chế độ cắt.
Nòng trục đứng biến tần (Variable inverter Quill) với hành trình nòng trục đứng 125 mm, phù hợp cho các nguyên công khoan, doa kết hợp phay.
Trục X được trang bị hai tay quay (Two Hand Wheel) để thao tác thuận tiện từ cả hai phía.
Hệ thống tưới nguội, đèn chiếu sáng bàn máy và bộ bôi trơn tự động được trang bị tiêu chuẩn.

Thông số kỹ thuật chi tiết máy phay giường BM-4V

Bàn máy và hành trình

Kích thước bàn máy: 1524 x 406 mm
Tải trọng tối đa trên bàn: 800 kg
Kích thước rãnh chữ T: 4 rãnh x 16 mm x 70 mm
Hành trình dọc (X): 1000 mm (tùy chọn 1200 mm)
Hành trình ngang (Y): 500 mm
Hành trình đứng (Z): 520 mm (tùy chọn 720 mm)
Khoảng cách từ mũi trục chính đến mặt bàn máy: 130 – 650 mm (tùy chọn 130 – 850 mm)

Trục chính và nòng trục đứng

Côn trục chính: NT#40
Tốc độ trục chính: 73 – 3925 rpm (60 Hz) / 60 – 3620 rpm (50 Hz)
Đường kính nòng trục đứng: 105 mm
Hành trình nòng trục đứng: 125 mm
Tốc độ bước tiến nòng trục đứng: 0,04 mm / 0,08 mm / 0,13 mm (mỗi vòng quay)

Tốc độ di chuyển bàn

Tốc độ cắt của bàn dọc và bàn ngang: 25 – 1000 mm/min; trục Z: 21 – 860 mm/min
Tốc độ di chuyển nhanh bàn dọc và bàn ngang: 1500 mm/min; trục Z: 1300 mm/min

Hệ thống động cơ

Công suất motor trục chính: 5 HP / 3,75 kW (tùy chọn 7,5 HP / 5,5 kW)
Công suất motor chạy bàn dọc và bàn ngang: 1 HP / 0,75 kW (AC giảm tốc)
Công suất motor trục đứng: 0,5 HP / 0,375 kW (AC giảm tốc)

Trọng lượng

Khối lượng máy: 2600 kg

Thiết bị tiêu chuẩn và tùy chọn

Máy phay giường BM-4V được trang bị đầy đủ các thiết bị tiêu chuẩn phục vụ ngay từ khi đưa vào vận hành:

Tấm che thép phía trước trục Y, hệ thống tưới nguội, bộ bôi trơn tự động, đèn làm việc, draw bar, vít me bi cả 3 trục, bộ dụng cụ và hộp đựng dụng cụ.

Các tùy chọn nâng cấp bao gồm:

Khay hứng dung dịch làm nguội, tấm chắn phoi sau, tấm bảo vệ bàn máy
Draw bar khí nén, đầu đọc quang học
Xi lanh hãm trục Z, động cơ servo DC cho 3 trục
Nâng hành trình Z thêm 200 mm
Đầu trục chính bước 4/8P (20 cấp tốc độ)
Đầu trục tốc độ NT#50 (cho phiên bản 5V/5VF)
Hệ thống đọc tọa độ kỹ thuật số 3 trục (3-axes Digital Readout System)

Ứng dụng thực tế trong sản xuất cơ khí

Với bàn máy cỡ lớn, hành trình rộng và khả năng chịu tải lên đến 800 kg, máy phay giường JEN LIAN BM-4V phù hợp cho nhiều ứng dụng gia công đòi hỏi độ chính xác và năng suất cao: phay mặt phẳng chi tiết lớn, phay rãnh, gia công chi tiết khuôn mẫu, cũng như các nguyên công trong xưởng chế tạo máy và bảo trì công nghiệp. Lớp phủ Turcite-B trên bề mặt trượt cùng hệ thống vít me bi 3 trục giúp duy trì độ chính xác ổn định trong điều kiện sản xuất liên tục.

Các dòng máy phay JEN LIAN liên quan

Ngoài máy phay giường BM-4V, MAZAKO còn cung cấp nhiều dòng máy phay JEN LIAN khác phù hợp với nhu cầu đa dạng của xưởng cơ khí:

Là Tổng đại lý chính thức của JEN LIAN tại Việt Nam, MAZAKO cam kết cung cấp máy phay giường BM-4V chính hãng kèm theo dịch vụ tư vấn kỹ thuật, lắp đặt và bảo hành đầy đủ. Liên hệ MAZAKO để được hỗ trợ lựa chọn cấu hình máy phù hợp nhất với yêu cầu sản xuất của bạn.
