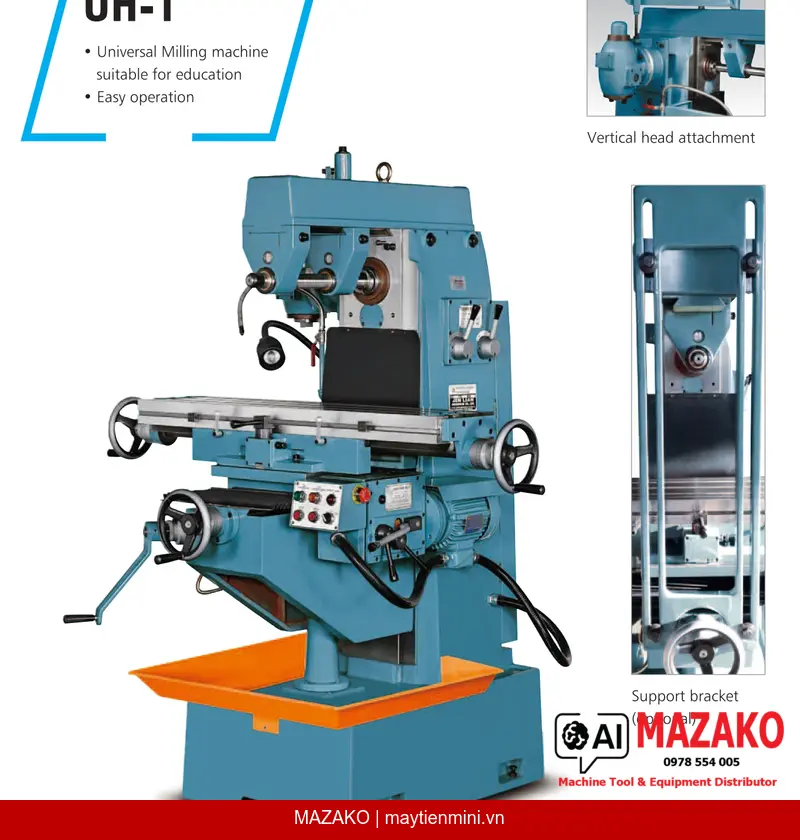

Máy phay vạn năng JEN LIAN UH-1 Chính Hãng Đài Loan
Máy phay vạn năng JEN LIAN UH-1 bàn máy 240x1050mm, hành trình dọc 560mm, trục chính côn NT40, bàn xoay 45° trái/phải, kết cấu gang Meehanite đúc tại Đài Loan. MAZAKO phân phối chính hãng.
Mô tả sản phẩm
Máy phay vạn năng JEN LIAN UH-1 là dòng máy phay ngang vạn năng được thiết kế cho gia công cơ khí chính xác với bàn máy 240×1050mm có khả năng xoay 45° trái và phải, đáp ứng các yêu cầu phay góc, phay rãnh và gia công chi tiết phức tạp. Được sản xuất hoàn toàn tại Đài Loan bởi JEN LIAN PRECISION INDUSTRY CO., LTD. — thương hiệu máy phay uy tín hơn 50 năm kinh nghiệm — UH-1 mang lại độ cứng vững kết cấu và độ bền vượt trội cho xưởng cơ khí sản xuất.
Bàn máy xoay vạn năng
Bàn máy kích thước 240×1050mm (tùy chọn mở rộng 300×1200mm) xoay được 45° sang trái và phải, hành trình dọc 560mm, hành trình ngang 300mm, hành trình đứng 420mm — đáp ứng gia công đa dạng góc độ và chi tiết phức tạp trong một lần gá.
Trục chính côn NT40 — 6 cấp tốc độ
Trục chính trang bị côn NT40 với dải tốc độ 108–1470 rpm (60Hz) / 90–1225 rpm (50Hz), 6 cấp tốc độ tiêu chuẩn (tùy chọn nâng lên 12 cấp), phù hợp gia công nhiều loại vật liệu từ thép kết cấu đến hợp kim nhôm.
Hệ thống rãnh trượt đuôi én 3 trục
Kết cấu rãnh trượt đuôi én (dovetail slideway) trên cả 3 trục, được tôi cứng và mài chính xác, đảm bảo độ ổn định và chính xác trong quá trình cắt gọt nặng. Bàn máy có 3 rãnh chữ T kích thước 16×3×56mm phục vụ gá kẹp linh hoạt.
Hệ thống bôi trơn và tưới nguội tích hợp
Bơm dầu bôi trơn thủ công và hệ thống tưới nguội tiêu chuẩn (motor bơm nguội 1/8 HP) giúp kéo dài tuổi thọ dao cụ và duy trì nhiệt độ ổn định trong quá trình gia công liên tục.
Ứng dụng trong gia công cơ khí
Máy phay vạn năng JEN LIAN UH-1 phù hợp cho các xưởng cơ khí vừa và nhỏ, phòng kỹ thuật nhà máy sản xuất cần gia công chi tiết dạng hộp, bánh răng, rãnh then, mặt phẳng nghiêng và các chi tiết yêu cầu phân độ chính xác. Khả năng lắp đầu chia độ vạn năng và đồ gá slotting qua trục vít giúp mở rộng phạm vi gia công mà không cần đầu tư thêm máy chuyên dụng.
Tại sao chọn JEN LIAN UH-1?
Thứ nhất, toàn bộ thân máy được đúc và gia công 100% tại Đài Loan từ gang Meehanite chất lượng cao, đảm bảo độ cứng vững và tuổi thọ vượt trội so với máy lắp ráp thông thường. Thứ hai, kết cấu rãnh trượt đuôi én 3 trục tôi cứng mài chính xác cho phép duy trì độ chính xác gia công ổn định trong thời gian dài. Thứ ba, hệ thống phụ kiện tiêu chuẩn đầy đủ và danh sách tùy chọn phong phú giúp linh hoạt cấu hình theo yêu cầu thực tế của từng xưởng. Thứ tư, MAZAKO là Tổng đại lý chính thức của JEN LIAN tại Việt Nam, đảm bảo máy chính hãng, phụ tùng thay thế và hỗ trợ kỹ thuật sau bán hàng đầy đủ.
- Bàn máy xoay 45° trái và phải — gia công chi tiết góc nghiêng không cần đồ gá phức tạp
- Rãnh trượt đuôi én 3 trục (dovetail slideway) tôi cứng mài chính xác
- Trục chính côn NT40, tốc độ 108–1470 rpm, 6 cấp (tùy chọn 12 cấp)
- Hành trình dọc 560mm — ngang 300mm — đứng 420mm
- Lắp được đầu chia độ vạn năng và đồ gá slotting qua trục vít
- Gá đầu phay đứng (vertical head attachment) dùng chung motor với trục ngang
- Thân máy đúc gang Meehanite, sản xuất hoàn toàn tại Đài Loan
Phụ kiện tiêu chuẩn
- Hệ thống tưới nguội (cooling system)
- Trục gá dao phay ngang Dia. 27mm kèm bạc lót (sleeves)
- Thanh kéo trục chính (spindle draw bar)
- Hộp dụng cụ và dụng cụ điều chỉnh (tool box with adjusting tools)
- Hộp số dẫn động trục X (X-axis gear box drive)
- Đèn halogen
- Đầu phay đứng (vertical head attachment — dùng chung motor trục ngang)
- Bơm dầu bôi trơn thủ công (manual oil pump)
Phụ kiện tùy chọn
- Khay hứng dung dịch nguội (coolant tray)
- Mở rộng bàn máy lên 300×1200mm
- Nâng công suất motor trục ngang lên 4HP
- Nâng công suất motor chạy bàn (trục X) lên 1.5HP
- Nâng từ 6 cấp lên 12 cấp tốc độ trục chính
- Nâng từ 6 cấp lên 12 cấp tốc độ bàn dọc (trục X)
- Tiêu chuẩn điện CE
- Tấm chắn bảo vệ an toàn (safety guard)
- Hệ thống đọc tọa độ kỹ thuật số (digital readout system)
- Dao phay và dụng cụ cắt (milling cutter and tools)
- Giá đỡ gia công nặng (support bracket)
- Chạy tự động trục Y — 9 cấp tốc độ dẫn động bánh răng (Y-axis automatic feed with 9-step gear-drive)
- Chạy bàn trục Z bằng bánh răng (Z-axis gear-drive feed)
- Trục gá dao phay ngang bổ sung (extra horizontal milling arbor)
Nhận báo giá máy phay JEN LIAN chính hãng
Liên hệ MAZAKO — Tổng đại lý JEN LIAN tại Việt Nam để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | UH-1 |
| Kích thước bàn máy | 240 x 1050 mm (tùy chọn: 300 x 1200 mm) |
| Hành trình dọc | 560 mm (tùy chọn: 700 mm/min) |
| Hành trình ngang | 300 mm |
| Hành trình đứng | 420 mm |
| Kích thước rãnh chữ T | 16 x 3 x 56 mm (tùy chọn: 16 x 3 x 57 mm) |
| Tốc độ cắt của bàn dọc | 60Hz: 21–246 mm/min / 50Hz: 17–203 mm/min — 6 cấp |
| Tốc độ di chuyển nhanh bàn dọc | 60Hz: 2056 mm/min / 50Hz: 1713 mm/min |
| Bàn xoay được (trái và phải) | 45° |
| Tốc độ trục chính | 60Hz: 108–1470 rpm / 50Hz: 90–1225 rpm — 6 cấp |
| Côn trục chính | NT 40 |
| Khoảng cách từ tâm trục chính đến mặt bàn máy | 0–320 mm |
| Khoảng cách tâm trục chính đến mặt đáy cần ngang | 120 mm |
| Công suất motor trục ngang (trục đứng) | 3 HP |
| Công suất motor chạy bàn dọc | 1 HP |
| Công suất motor tưới nguội | 1/8 HP |
| Khối lượng máy | 1200 kg (2420 lbs) |
| Khối lượng đóng kiện | 1350 kg (2750 lbs) |
| Kích thước kiện máy (D x R x C) | 147 x 137 x 203 cm |
Câu hỏi thường gặp
Máy phay vạn năng JEN LIAN UH-1 phù hợp gia công chi tiết và vật liệu nào?
UH-1 phù hợp gia công các chi tiết dạng hộp, mặt phẳng, rãnh then, bánh răng và chi tiết yêu cầu phân độ chính xác trên các vật liệu như thép kết cấu, gang, hợp kim nhôm và đồng. Khả năng bàn xoay 45° và lắp đồ gá slotting giúp mở rộng phạm vi gia công chi tiết góc nghiêng và rãnh phức tạp mà không cần thay máy.
Độ chính xác và độ cứng vững của JEN LIAN UH-1 đạt mức nào trong thực tế sản xuất?
Thân máy UH-1 được đúc từ gang Meehanite và gia công hoàn toàn tại Đài Loan, đảm bảo độ cứng vững cao và khả năng hấp thụ rung động tốt trong gia công nặng. Hệ thống rãnh trượt đuôi én 3 trục được tôi cứng và mài chính xác, duy trì độ chính xác ổn định sau thời gian dài vận hành liên tục.
UH-1 khác gì so với các model khác trong dòng máy phay JEN LIAN và lợi thế thương hiệu là gì?
UH-1 là model máy phay vạn năng ngang với bàn xoay 45° và hỗ trợ đầu phay đứng dùng chung motor, cho phép thực hiện cả phay ngang lẫn phay đứng trên một máy — linh hoạt hơn so với máy phay đứng thuần túy. JEN LIAN thành lập năm 1973 tại Taichung, Đài Loan, với hơn 50 năm kinh nghiệm sản xuất máy phay chính xác xuất khẩu đến 5 châu lục, là bảo chứng cho chất lượng và độ bền dài hạn.
Bảo trì máy phay JEN LIAN UH-1 như thế nào và tuổi thọ máy có thể đạt bao lâu?
UH-1 trang bị bơm dầu bôi trơn thủ công tích hợp, giúp việc bảo dưỡng định kỳ rãnh trượt và các bề mặt trượt trở nên đơn giản. Với kết cấu gang Meehanite đúc nguyên khối và rãnh trượt tôi cứng, máy có tuổi thọ cao khi được bảo dưỡng đúng chu kỳ. MAZAKO cung cấp hỗ trợ kỹ thuật và phụ tùng thay thế chính hãng tại Việt Nam.
Đặt hàng máy phay JEN LIAN UH-1 tại MAZAKO như thế nào và thời gian giao hàng là bao lâu?
MAZAKO là Tổng đại lý chính thức của JEN LIAN tại Việt Nam, tiếp nhận đơn hàng qua website maytienmini.vn hoặc liên hệ trực tiếp bộ phận kinh doanh để được báo giá và tư vấn cấu hình phù hợp. Thời gian giao hàng phụ thuộc vào tình trạng hàng tồn kho và cấu hình tùy chọn — khách hàng sẽ được thông báo cụ thể sau khi xác nhận đơn hàng.
