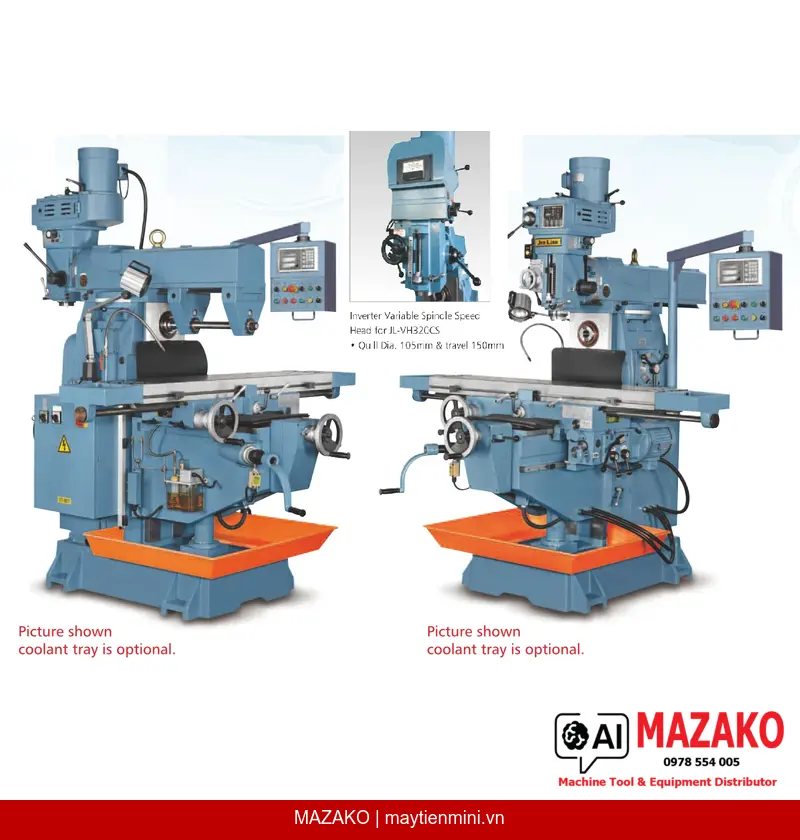

Máy phay đứng ngang vạn năng JEN LIAN JL-VH320CS Chính Hãng
Máy phay đứng ngang vạn năng JEN LIAN JL-VH320CS tích hợp 2 trục chính đứng và ngang, bàn máy 300×1500mm, hành trình dọc 1000mm, trục đứng biến tốc 0–4000 rpm. Xuất xứ Đài Loan, MAZAKO phân phối chính hãng tại Việt Nam.
Mô tả sản phẩm
Máy phay đứng ngang vạn năng JEN LIAN JL-VH320CS là dòng máy tích hợp đồng thời trục chính đứng và trục chính ngang trong một thân máy, cho phép thực hiện đa dạng nguyên công phay mà không cần thay đổi thiết lập. Thân máy được đúc từ gang Meehanite chất lượng cao, các rãnh trượt ba trục được tôi cứng và mài chính xác, đảm bảo độ cứng vững và ổn định tối đa trong gia công nặng.
Bàn máy lớn & hành trình rộng
Kích thước bàn máy 300×1500mm với hành trình dọc 1000mm, hành trình ngang 380mm, hành trình đứng 460mm — phù hợp gia công các chi tiết kích thước lớn. Bàn máy trang bị 3 rãnh chữ T 16×3×70mm để định vị đồ gá linh hoạt.
Trục chính đứng biến tốc inverter
Trục chính đứng điều khiển biến tốc inverter từ 0–4000 rpm, nòng trục đứng đường kính 105mm với hành trình 150mm, góc xoay đầu trục ±90° mỗi bên, côn NT40. Trục chính ngang 9 cấp tốc độ từ 90–1320 rpm, cũng sử dụng côn NT40.
Hệ thống dẫn động & bôi trơn tự động
Trục Y dùng vít me bi dẫn động bằng inverter với tốc độ chạy nhanh 1320mm/min; trục X dẫn động bằng hộp số cơ cho gia công nặng (24–707mm/min, 12 cấp); rãnh trượt X, Y phủ Turcite-B và cạo rà chính xác. Hệ thống bôi trơn tự động cấp dầu cho toàn bộ rãnh trượt và vít me.
Nâng bàn máy bằng động cơ điện
Trục Z trang bị hệ thống nâng bàn máy bằng động cơ điện (Powered table elevation), tốc độ di chuyển nhanh trục đứng 680mm/min, giảm thao tác thủ công và tăng năng suất trong quá trình thiết lập gia công.
Ứng dụng trong gia công cơ khí
JEN LIAN JL-VH320CS phù hợp với các xưởng cơ khí chế tạo, phân xưởng khuôn mẫu và nhà máy sản xuất chi tiết máy cần thực hiện đồng thời nhiều nguyên công phay trên cùng một máy. Bàn máy 300×1500mm và hành trình dọc 1000mm đáp ứng gia công các chi tiết dạng tấm, hộp, trục dài; khả năng chuyển đổi nhanh giữa trục đứng và trục ngang giúp tối ưu thời gian gá đặt trong sản xuất đơn chiếc và loạt nhỏ.
Tại sao chọn JEN LIAN JL-VH320CS?
1. Thân máy gang Meehanite chất lượng cao, rãnh trượt ba trục tôi cứng và mài chính xác — đảm bảo độ cứng vững tối đa cho gia công nặng.
2. Rãnh trượt X, Y phủ Turcite-B và cạo rà chính xác, trục Y dùng vít me bi inverter — chuyển động êm, chính xác và bền bỉ.
3. Tích hợp 2 trục chính đứng + ngang trong một máy, tiết kiệm diện tích xưởng và chi phí đầu tư so với mua 2 máy riêng biệt.
4. JEN LIAN thành lập năm 1973 tại Taichung, Đài Loan — hơn 50 năm kinh nghiệm sản xuất máy phay, xuất khẩu 5 châu lục. MAZAKO là Tổng đại lý chính thức JEN LIAN tại Việt Nam, đảm bảo máy chính hãng và hỗ trợ kỹ thuật đầy đủ.
- Thân máy đúc gang Meehanite chất lượng cao, đảm bảo độ cứng vững và ổn định tối đa
- Rãnh trượt ba trục được tôi cứng và mài chính xác
- Trục Y dùng vít me bi dẫn động bằng inverter, rãnh trượt X và Y phủ Turcite-B và cạo rà chính xác
- Trục X dẫn động bằng hộp số cơ mạnh mẽ, phù hợp gia công nặng
- Tích hợp trục chính đứng (biến tốc inverter 0–4000 rpm) và trục chính ngang (9 cấp 90–1320 rpm)
- Nâng bàn máy trục Z bằng động cơ điện (Powered table elevation)
- Hệ thống bôi trơn tự động cấp dầu toàn bộ rãnh trượt và vít me
Phụ kiện tiêu chuẩn
- Hệ thống làm mát (Cooling system)
- Bộ bôi trơn tự động (Automatic lubricator)
- Tủ điều khiển điện (Electric control box)
- Hộp dụng cụ kèm tools (Tool box with tools)
- Đèn làm việc thạch anh (Quartz working light)
- Thanh kéo trục chính (Spindle draw bar)
- Trục gá phay ngang Ø27mm kèm bạc lót (Horizontal cutting arbor Dia. 27mm with sleeves)
- Vít me trục X dẫn động hộp số (X-axis lead screw with gear box drive)
- Vít me bi trục Y dẫn động inverter (Y-axis ball screw driven by inverter)
- Nâng bàn máy trục Z bằng động cơ điện (Z-axis powered table elevation)
Phụ kiện tùy chọn
- Khay hứng dung dịch làm mát (Coolant tray)
- Hệ thống đọc số kỹ thuật số (Digital readout system)
- Thanh kéo trục chính bằng khí nén (Air draw bar)
- Tấm chắn bảo vệ (Safety guard)
- Điện chuẩn CE (CE Electric)
- Motor đầu phay đứng 7.5HP (7.5HP vertical milling head motor)
- Dao phay và dụng cụ cắt (Milling cutter & tools)
- Trục gá phay ngang bổ sung (Extra horizontal milling arbor)
Nhận báo giá máy phay JEN LIAN chính hãng
Liên hệ MAZAKO — Tổng đại lý JEN LIAN tại Việt Nam để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Kích thước bàn máy | 300 x 1500 mm |
| Hành trình dọc | 1000 mm |
| Hành trình ngang | 380 mm |
| Hành trình đứng | 460 mm |
| Kích thước rãnh chữ T (kích thước x số lượng x khoảng cách) | 16 x 3 x 70 mm |
| Tốc độ cắt của bàn dọc | 24 - 707 mm/min (12 cấp) |
| Tốc độ bước tiến bàn ngang | 0 - 1320 mm/min (biến tốc inverter) |
| Tốc độ di chuyển nhanh bàn dọc | 2160 mm/min |
| Tốc độ di chuyển nhanh bàn ngang | 1320 mm/min |
| Tốc độ di chuyển nhanh trục đứng | 680 mm/min |
| Tốc độ trục chính đứng | 0 - 4000 rpm (biến tốc inverter) |
| Hành trình nòng trục đứng | 150 mm |
| Đường kính nòng trục đứng | 105 mm |
| Côn trục chính đứng | NT 40 |
| Góc xoay đầu trục đứng trái - phải (mỗi bên) | 90° |
| Góc xoay của cần ngang | 360° |
| Hành trình cần ngang | 450 mm |
| Khoảng cách từ mũi trục chính đến mặt bàn máy | 90 - 500 mm (0 - 450 mm) |
| Tốc độ trục chính ngang | 90 - 1320 rpm (9 cấp) |
| Côn trục chính ngang | NT 40 |
| Khoảng cách từ tâm trục chính đến mặt bàn máy | 0 - 460 mm |
| Khoảng cách tâm trục chính đến mặt đáy cần ngang | 160 mm |
| Công suất motor trục đứng | 5 HP (4P) |
| Công suất motor trục ngang | 5 HP (4P) |
| Công suất motor chạy bàn dọc | 2 HP (6P) |
| Công suất motor chạy bàn ngang | 1/2 HP (4P) |
| Công suất motor trục đứng (nâng bàn nhanh) | 1 HP (8P) |
| Công suất motor tưới nguội | 1/8 HP |
| Khối lượng máy | 2100 kg (xấp xỉ) |
| Khối lượng đóng kiện | 2300 kg (xấp xỉ) |
| Kích thước kiện máy (D x R x C) | 210 x 205 x 221 cm |
Câu hỏi thường gặp
Máy JEN LIAN JL-VH320CS phù hợp gia công loại chi tiết và vật liệu nào?
JL-VH320CS với bàn máy 300×1500mm và hành trình dọc 1000mm phù hợp gia công các chi tiết kích thước lớn như tấm, hộp, trục dài bằng thép, gang, nhôm và hợp kim. Hộp số cơ dẫn động trục X cùng thân máy gang Meehanite đảm bảo khả năng gia công nặng ổn định, trong khi trục chính đứng biến tốc inverter 0–4000 rpm cho phép điều chỉnh linh hoạt khi gia công vật liệu có yêu cầu tốc độ cắt khác nhau.
Tính năng nổi bật thực tế của JL-VH320CS so với máy phay đứng thông thường là gì?
Điểm khác biệt lớn nhất là tích hợp đồng thời trục chính đứng và trục chính ngang trong cùng một thân máy, cho phép chuyển đổi nguyên công mà không cần tháo gá chi tiết. Rãnh trượt X và Y phủ Turcite-B và cạo rà chính xác, trục Y dùng vít me bi dẫn động inverter giúp chuyển động êm và chính xác. Hệ thống nâng bàn máy trục Z bằng động cơ điện cũng giảm đáng kể thao tác thủ công khi thiết lập gia công.
JEN LIAN là thương hiệu như thế nào và tại sao nên mua qua MAZAKO?
JEN LIAN PRECISION INDUSTRY CO., LTD. thành lập năm 1973 tại Taichung, Đài Loan — hơn 50 năm chuyên thiết kế và sản xuất máy phay, xuất khẩu đến 5 châu lục. Toàn bộ công đoạn đúc thân máy và gia công thân máy thực hiện tại Đài Loan. MAZAKO là Tổng đại lý chính thức JEN LIAN tại Việt Nam, đảm bảo máy chính hãng, có đầy đủ hỗ trợ kỹ thuật và phụ tùng thay thế trong nước.
Hệ thống bôi trơn của JL-VH320CS hoạt động như thế nào và ảnh hưởng đến tuổi thọ máy ra sao?
JL-VH320CS trang bị hệ thống bôi trơn tự động cấp dầu liên tục cho toàn bộ rãnh trượt và vít me, giảm thiểu mài mòn và duy trì độ chính xác dịch chuyển theo thời gian. Kết hợp với rãnh trượt tôi cứng và mài chính xác cùng lớp phủ Turcite-B trên trục X và Y, máy duy trì hiệu suất ổn định trong điều kiện vận hành liên tục của xưởng sản xuất công nghiệp.
Đặt hàng máy JEN LIAN JL-VH320CS tại MAZAKO như thế nào và thời gian giao hàng là bao lâu?
Khách hàng có thể liên hệ trực tiếp với MAZAKO qua website maytienmini.vn hoặc hotline để được tư vấn kỹ thuật và nhận báo giá chính thức. Là Tổng đại lý JEN LIAN tại Việt Nam, MAZAKO hỗ trợ tư vấn lựa chọn model phù hợp, cung cấp phụ kiện tiêu chuẩn và tùy chọn theo yêu cầu, cùng dịch vụ lắp đặt và đào tạo vận hành sau bán hàng.
