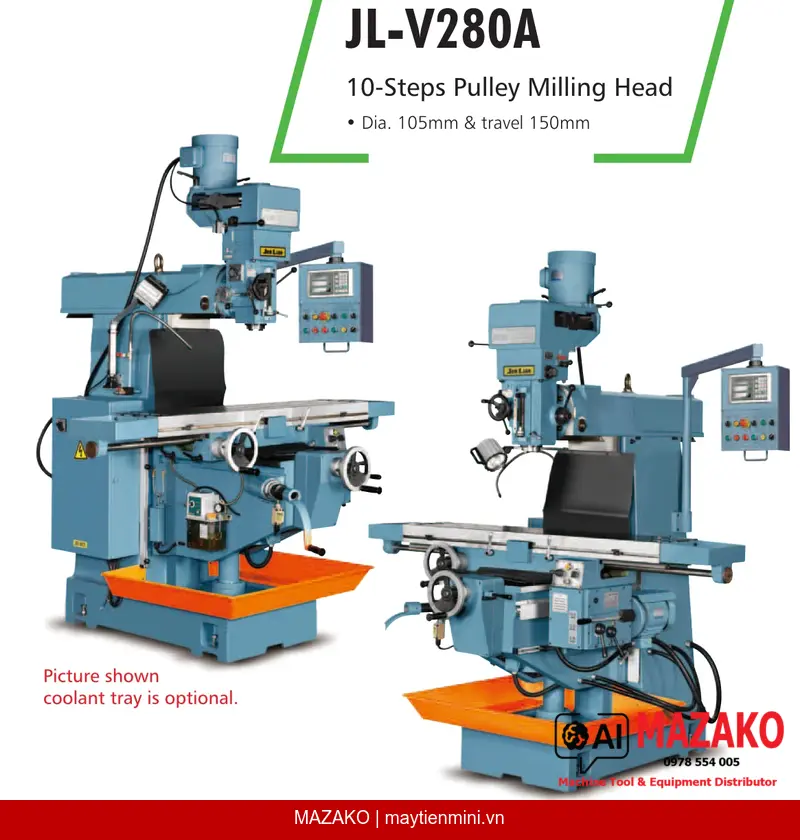

Trong lĩnh vực gia công cơ khí chính xác, việc lựa chọn một chiếc máy phay đứng đủ mạnh, đủ cứng vững và đáp ứng được các yêu cầu gia công hạng nặng là bài toán quan trọng với mọi xưởng sản xuất. Máy phay đứng JEN LIAN JL-V280A — được phân phối chính thức tại Việt Nam bởi MAZAKO với tư cách Tổng đại lý — là một lựa chọn đáng chú ý cho các ứng dụng phay mặt phẳng, phay rãnh, gia công khuôn mẫu và chế tạo chi tiết máy quy mô vừa đến lớn.
Kết cấu máy và các tính năng nổi bật
JL-V280A được chế tạo từ gang Meehanite chất lượng cao cho các bộ phận kết cấu chính, đảm bảo độ cứng vững và ổn định tối đa trong suốt quá trình vận hành. Đây là nền tảng quan trọng để máy đáp ứng được các yêu cầu gia công nặng tải.
- Băng trượt ba trục được tôi cứng và mài chính xác, giúp duy trì độ chính xác lâu dài.
- Băng trượt trục X và Y được phủ vật liệu Turite-B và cạo rà chính xác, kết hợp vít me bi trên cả hai trục, giảm độ rơ và nâng cao độ lặp lại vị trí.
- Hành trình bàn dọc được dẫn động bởi hộp số mạnh mẽ, phù hợp cho gia công hạng nặng.
- Trục Y dẫn động bằng biến tần (inverter), cho phép điều chỉnh tốc độ linh hoạt và êm ái.
- Trục Y và Z sử dụng kết cấu băng hộp (box way), tăng khả năng chịu tải và độ cứng vững.
- Hệ thống bôi trơn tự động cấp dầu đồng đều đến toàn bộ băng trượt và vít me.
- Nâng hạ bàn máy theo trục đứng được trang bị dẫn động điện (powered table elevation).
- Côn trục chính NT 40, phù hợp với nhiều loại dao phay tiêu chuẩn thông dụng.
Thông số kỹ thuật chi tiết
Bàn máy và hành trình
- Kích thước bàn máy: 300 × 1500 mm
- Hành trình dọc: 1000 mm
- Hành trình ngang: 400 mm
- Hành trình đứng: 460 mm
- Kích thước rãnh chữ T: 16 × 3 × 70 mm
Tốc độ bàn máy
- Tốc độ cắt của bàn dọc: 12 – 270 mm/min (12 cấp)
- Tốc độ cắt bàn ngang: 0 – 1320 mm/min (biến tần)
- Tốc độ di chuyển nhanh bàn dọc: 4P: 1800 mm/min / 8P: 900 mm/min
- Tốc độ di chuyển nhanh bàn ngang: 1320 mm/min
- Tốc độ di chuyển nhanh trục đứng: 680 mm/min
Trục chính đứng
- Tốc độ trục chính: 60Hz: 73 – 3925 rpm / 50Hz: 60 – 3620 rpm (10 cấp)
- Hành trình nòng trục đứng: 150 mm
- Đường kính nòng trục đứng: 105 mm
- Côn trục chính: NT 40
- Góc xoay đầu trục đứng trái – phải: mỗi bên 90°
- Hành trình cần ngang: 450 mm
- Khoảng cách từ mũi trục chính đến mặt bàn máy: 90 – 500 mm
Công suất motor
- Công suất motor Trục đứng: 5HP (4P)
- Công suất motor chạy bàn dọc: 2HP (4/8P)
- Công suất motor chạy bàn ngang: 1/2HP (4P)
- Công suất motor trục đứng (nâng hạ nhanh): 1HP (8P)
- Công suất motor tưới nguội: 1/8 HP
Thông tin kiện máy
- Khối lượng đóng kiện: 2200 kg
- Kích thước kiện máy (D × R × C): 208 × 203 × 221 cm
Thiết bị tiêu chuẩn và tùy chọn
Trang bị tiêu chuẩn
- Hệ thống tưới nguội
- Bộ bôi trơn tự động
- Tủ điện điều khiển
- Hộp dụng cụ kèm phụ kiện
- Đèn làm việc Quartz
- Thanh kéo trục chính
- Vít me bi trục X và Y
- Dẫn động hộp số trục X
- Dẫn động biến tần trục Y
- Nâng hạ điện trục Z
Trang bị tùy chọn
- Khay hứng dung dịch tưới nguội
- Hệ thống đọc tọa độ số (DRO)
- Thanh kéo trục chính khí nén
- Tấm che bảo vệ an toàn
- Tiêu chuẩn điện CE
Ứng dụng thực tế trong sản xuất
Với kích thước bàn máy 300 × 1500 mm và hành trình dọc lên đến 1000 mm, máy phay đứng JL-V280A phù hợp cho nhiều loại hình gia công như phay mặt phẳng chi tiết lớn, phay rãnh, gia công khuôn mẫu và các chi tiết trong ngành chế tạo máy. Hộp số dẫn động bàn dọc mạnh mẽ cùng kết cấu băng hộp trục Y và Z đảm bảo máy hoạt động ổn định ngay cả khi gia công vật liệu cứng hoặc chiều sâu cắt lớn.
Nếu xưởng của bạn cần mở rộng năng lực gia công với nhiều trục hơn, MAZAKO còn cung cấp máy phay đứng ngang vạn năng JL-VH15C — giải pháp linh hoạt cho các chi tiết phức tạp đòi hỏi nhiều hướng gia công. Bên cạnh đó, với các yêu cầu gia công chi tiết lớn và nặng, dòng máy phay giường cũng là lựa chọn đáng cân nhắc, cụ thể là máy phay giường BM-4VF và máy phay giường BM-5VF — đều được MAZAKO phân phối chính thức trong vai trò Tổng đại lý JEN LIAN tại Việt Nam.
Tại sao chọn JEN LIAN qua MAZAKO?
JEN LIAN PRECISION INDUSTRY CO., LTD. được thành lập năm 1973 tại Taichung, Đài Loan — một trong những trung tâm sản xuất máy công cụ hàng đầu châu Á. Với hơn 50 năm kinh nghiệm, JEN LIAN xuất khẩu sản phẩm đến 5 châu lục và được đánh giá cao về độ bền, độ chính xác và chất lượng ổn định. MAZAKO, với tư cách là Tổng đại lý chính thức của JEN LIAN tại Việt Nam, đảm bảo khách hàng được tiếp cận sản phẩm chính hãng kèm theo dịch vụ tư vấn kỹ thuật và hỗ trợ sau bán hàng đầy đủ.
