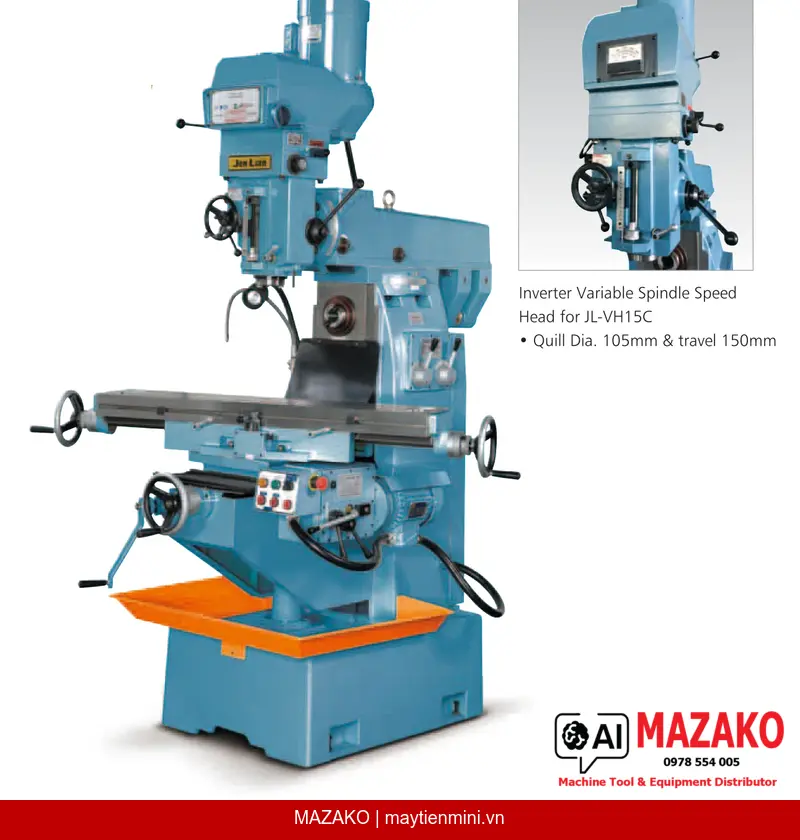

Máy phay đứng ngang vạn năng JEN LIAN JL-VH15C
Máy phay đứng ngang vạn năng JEN LIAN JL-VH15C: bàn 300x1200mm, trục đứng biến tốc 0-4000 rpm, trục ngang 6 cấp NT40, bàn xoay 45°, rãnh trượt dovetail 3 trục. Xuất xứ Đài Loan.
Mô tả sản phẩm
Máy phay đứng ngang vạn năng JEN LIAN JL-VH15C là dòng máy phay kết hợp cả hai trục chính đứng và ngang trong một thân máy, phù hợp cho các xưởng cơ khí yêu cầu đa dạng hình thức gia công. Bàn máy 300x1200mm với khả năng xoay 45° trái/phải, trục đứng biến tốc inverter 0-4000 rpm và trục ngang 6 cấp tốc độ côn NT40 mang lại sự linh hoạt cao trong gia công phay mặt phẳng, rãnh, và các chi tiết phức tạp.
Bàn máy xoay linh hoạt
Bàn máy kích thước 300x1200mm có khả năng xoay 45° sang cả hai phía trái và phải, hành trình dọc 700mm, hành trình ngang 300mm, hành trình đứng 330mm. Rãnh chữ T 16x3x57mm hỗ trợ kẹp phôi đa dạng.
Trục chính đứng biến tốc Inverter
Trục đứng sử dụng hệ thống biến tốc Inverter với dải tốc độ 0-4000 rpm, côn NT40. Hành trình nòng trục đứng 150mm, đường kính nòng 105mm. Đầu trục xoay được 90° mỗi phía trái/phải.
Trục chính ngang 6 cấp tốc độ
Trục ngang trang bị 6 cấp tốc độ: 108-1470 rpm (60Hz) hoặc 90-1225 rpm (50Hz), côn NT40. Cần ngang xoay được 360°, hành trình cần ngang 455mm, khoảng cách tâm trục đến mặt đáy cần ngang 135mm.
Rãnh trượt dovetail 3 trục & hỗ trợ đầu chia độ/đồ gá slotting
Kết cấu rãnh trượt dovetail trên cả 3 trục đảm bảo độ ổn định trong quá trình gia công. Máy hỗ trợ lắp đầu chia độ vạn năng truyền động qua vít me và đồ gá slotting (tùy chọn), mở rộng khả năng gia công chi tiết phức tạp.
Ứng dụng trong gia công cơ khí
JEN LIAN JL-VH15C phù hợp cho các xưởng cơ khí chế tạo, sửa chữa khuôn mẫu, gia công chi tiết máy yêu cầu phay mặt phẳng, phay rãnh, phay bánh răng (với đầu chia độ), và gia công rãnh then bằng đồ gá slotting. Khả năng chuyển đổi linh hoạt giữa trục đứng và trục ngang giúp giảm thời gian gá đặt, phù hợp với sản xuất đơn chiếc và loạt nhỏ trong các ngành cơ khí chính xác, chế tạo thiết bị, và bảo trì công nghiệp.
Tại sao chọn JEN LIAN JL-VH15C?
Thứ nhất, máy tích hợp cả trục đứng biến tốc inverter (0-4000 rpm) và trục ngang 6 cấp trong một thân máy, giúp tối ưu không gian xưởng và linh hoạt trong gia công. Thứ hai, bàn máy xoay 45° hai chiều kết hợp hỗ trợ đầu chia độ vạn năng và đồ gá slotting mở rộng đáng kể phạm vi ứng dụng. Thứ ba, JEN LIAN là thương hiệu máy phay Đài Loan với lịch sử hơn 50 năm (thành lập 1973 tại Taichung), toàn bộ đúc thân máy thực hiện tại Đài Loan, sản phẩm xuất khẩu đến 5 châu lục. Thứ tư, MAZAKO là Tổng đại lý chính thức của JEN LIAN tại Việt Nam, đảm bảo hàng chính hãng, hỗ trợ kỹ thuật và phụ tùng thay thế đầy đủ.
- Bàn máy xoay được 45° sang trái và phải
- Hỗ trợ lắp đầu chia độ vạn năng truyền động qua vít me
- Tương thích đồ gá slotting (tùy chọn)
- Rãnh trượt dovetail trên cả 3 trục
- Trục đứng biến tốc Inverter 0-4000 rpm, côn NT40
- Trục ngang 6 cấp tốc độ, côn NT40, cần ngang xoay 360°
- Bàn dọc có tốc độ di chuyển nhanh (Rapid traverse)
Phụ kiện tiêu chuẩn
- Hệ thống làm mát (Cooling system)
- Bơm dầu bôi trơn bằng tay (Manual oil pump)
- Hộp số truyền động trục X (X-axis gear box drive)
- Bàn xoay trái/phải 45°
- Hộp dụng cụ điều chỉnh (Tool box with adjusting tools)
- Thanh kéo trục chính (Spindle draw bar)
- Trục gá phay ngang Ø27mm kèm bạc lót (Horizontal cutting arbor Dia. 27mm with sleeves)
- Đèn chiếu sáng Halogen
Phụ kiện tùy chọn
- Khay hứng dung dịch làm mát (Coolant tray)
- Điện chuẩn CE (CE electric)
- Tấm chắn an toàn (Safety guard)
- Hệ thống đọc tọa độ số (Digital readout system)
- Dao phay và dụng cụ cắt (Milling cutter & Tools)
- Thanh kéo trục chính khí nén (Air draw bar)
- Bước tiến tự động trục Y 9 cấp truyền động bánh răng (Y-axis automatic feed with 9-step gear-drive)
- Bước tiến trục Z truyền động bánh răng (Z-axis gear-drive feed)
- Trục gá phay ngang bổ sung (Extra horizontal milling arbor)
Nhận báo giá máy phay JEN LIAN chính hãng
Liên hệ MAZAKO — Tổng đại lý JEN LIAN tại Việt Nam để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Kích thước bàn máy | 300 x 1200 mm |
| Hành trình dọc | 700 mm |
| Hành trình ngang | 300 mm |
| Hành trình đứng | 330 mm |
| Kích thước rãnh chữ T (kích thước x số rãnh x khoảng cách) | 16 x 3 x 57 mm |
| Tốc độ cắt của bàn dọc | 60Hz: 21–246 mm/phút | 50Hz: 17–203 mm/phút | 6 cấp |
| Tốc độ di chuyển nhanh bàn dọc | 60Hz: 2056 mm/phút | 50Hz: 1713 mm/phút |
| Bàn xoay được (trái & phải) | 45° |
| Tốc độ trục chính đứng | 0–4000 rpm (Biến tốc Inverter) |
| Hành trình nòng trục đứng | 150 mm |
| Đường kính nòng trục đứng | 105 mm |
| Côn trục chính đứng | NT40 |
| Góc xoay đầu trục đứng trái - phải (mỗi phía) | 90° |
| Góc xoay của cần ngang | 360° |
| Hành trình cần ngang | 455 mm |
| Khoảng cách từ mũi trục chính đến mặt bàn máy | 70–420 mm |
| Khoảng cách từ tâm trục chính đến mặt trụ đứng | 155–475 mm |
| Tốc độ trục chính ngang | 60Hz: 108–1470 rpm | 50Hz: 90–1225 rpm | 6 cấp |
| Côn trục chính ngang | NT40 |
| Khoảng cách từ tâm trục chính đến mặt bàn máy (trục ngang) | 0–330 mm |
| Khoảng cách tâm trục chính đến mặt đáy cần ngang | 135 mm |
| Công suất motor trục đứng | 5 HP |
| Công suất motor trục ngang | 4 HP |
| Công suất motor chạy bàn dọc | 1,5 HP |
| Công suất motor tưới nguội | 1/8 HP |
| Khối lượng máy | 1250 kg |
| Khối lượng đóng kiện | 1380 kg |
| Kích thước kiện máy (D x R x C) | 157 x 180 x 205 cm |
Câu hỏi thường gặp
Máy phay JEN LIAN JL-VH15C phù hợp gia công chi tiết và vật liệu nào?
JL-VH15C phù hợp gia công các chi tiết cơ khí bằng thép, gang, nhôm, đồng và các hợp kim phi sắt. Với bàn máy 300x1200mm, hành trình dọc 700mm và khả năng chuyển đổi giữa trục đứng và trục ngang, máy đáp ứng tốt các nguyên công phay mặt phẳng, phay rãnh, phay bánh răng (khi dùng đầu chia độ), và gia công rãnh then bằng đồ gá slotting.
Tính năng nổi bật của trục chính đứng và trục chính ngang trên JL-VH15C là gì?
Trục đứng sử dụng hệ thống biến tốc Inverter với dải tốc độ liên tục 0-4000 rpm, côn NT40, hành trình nòng 150mm và đầu trục xoay được 90° mỗi phía. Trục ngang có 6 cấp tốc độ từ 108-1470 rpm (60Hz), cũng dùng côn NT40, cần ngang xoay được 360° với hành trình 455mm — cho phép thực hiện đa dạng nguyên công mà không cần thay máy.
JEN LIAN JL-VH15C có ưu điểm gì so với máy phay thông thường, và tại sao nên mua qua MAZAKO?
JL-VH15C tích hợp cả trục đứng và trục ngang trong một thân máy, bàn xoay 45° hai chiều, hỗ trợ đầu chia độ vạn năng và đồ gá slotting — mang lại tính linh hoạt vượt trội so với máy phay đứng thông thường. JEN LIAN là thương hiệu Đài Loan thành lập năm 1973, đúc thân máy tại Đài Loan, xuất khẩu đến 5 châu lục. MAZAKO là Tổng đại lý chính thức của JEN LIAN tại Việt Nam, đảm bảo hàng chính hãng, hỗ trợ kỹ thuật và cung cấp phụ tùng thay thế.
Hệ thống bôi trơn và làm mát của JL-VH15C được trang bị như thế nào?
Máy được trang bị tiêu chuẩn bơm dầu bôi trơn bằng tay (Manual oil pump) và hệ thống làm mát (Cooling system) với motor bơm dung dịch 1/8 HP. Khay hứng dung dịch làm mát có thể đặt thêm theo tùy chọn. Việc bôi trơn định kỳ theo hướng dẫn của nhà sản xuất giúp duy trì tuổi thọ các bộ phận trượt và trục chính.
Thời gian giao hàng và quy trình đặt mua máy JEN LIAN JL-VH15C tại MAZAKO như thế nào?
MAZAKO là Tổng đại lý chính thức của JEN LIAN tại Việt Nam, hỗ trợ tư vấn kỹ thuật, báo giá và thủ tục nhập khẩu trực tiếp. Thời gian giao hàng phụ thuộc vào tình trạng tồn kho và lịch sản xuất của nhà máy JEN LIAN tại Đài Loan. Khách hàng có thể liên hệ MAZAKO qua website maytienmini.vn để được báo giá và xác nhận thời gian giao hàng cụ thể.
