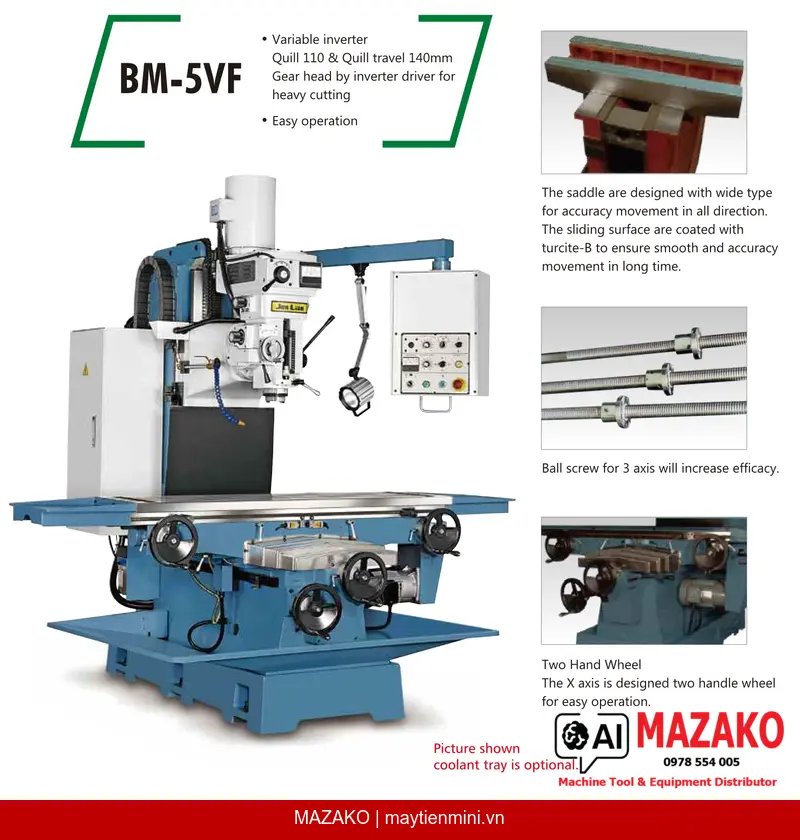

Máy phay giường JEN LIAN BM-5VF Chính Hãng Đài Loan
Máy phay giường JEN LIAN BM-5VF bàn máy 1524x406mm, hành trình dọc 1000mm, trục chính biến tốc 0-4000 rpm, nòng trục 110mm hành trình 140mm, vít me bi 3 trục, tải trọng bàn 800kg.
Mô tả sản phẩm
Máy phay giường JEN LIAN BM-5VF là dòng máy phay giường công nghiệp với bàn máy cỡ lớn 1524x406mm, hành trình dọc lên đến 1000mm (tùy chọn 1200mm), được trang bị đầu trục chính biến tốc inverter và hệ thống vít me bi 3 trục cho hiệu suất gia công cao. Thân máy và trụ đứng được thiết kế dạng hộp kết cấu cứng vững, toàn bộ các chi tiết chính đúc từ gang FC-30 chất lượng cao qua xử lý nhiệt ủ.
Thân máy và kết cấu
Thân máy và trụ đứng thiết kế dạng hộp kết cấu cứng vững. Toàn bộ chi tiết chính đúc từ gang FC-30 chất lượng cao, qua xử lý nhiệt ủ (annealing). Bàn trượt (saddle) thiết kế dạng rộng để đảm bảo độ chính xác dịch chuyển mọi hướng; bề mặt trượt được phủ Turcite-B đảm bảo chuyển động êm và chính xác lâu dài.
Đầu trục chính biến tốc và nòng trục
Đầu trục chính dẫn động biến tốc inverter, tốc độ trục chính 0–4000 rpm. Nòng trục đường kính 110mm, hành trình nòng 140mm, tốc độ bước tiến nòng 0,035 / 0,07 / 0,14 mm/vòng. Côn trục chính NT#40 (tiêu chuẩn), tùy chọn NT#50.
Hệ thống vít me bi 3 trục và tay quay kép
Vít me bi cả 3 trục X, Y, Z giúp tăng hiệu suất và độ chính xác dịch chuyển. Trục X được thiết kế hai tay quay (Two Hand Wheel) ở hai đầu bàn máy để thao tác thuận tiện. Tốc độ di chuyển nhanh X, Y: 1500 mm/min; Z: 1300 mm/min.
Hệ thống bôi trơn tự động
Hệ thống bôi trơn tự động có đồng hồ áp suất, điều chỉnh được thời gian và lưu lượng cấp dầu, đảm bảo bôi trơn đồng đều liên tục cho các bề mặt trượt và cơ cấu truyền động.
Ứng dụng trong gia công cơ khí
Máy phay giường JEN LIAN BM-5VF phù hợp cho các xưởng cơ khí và nhà máy sản xuất cần gia công các chi tiết dạng tấm, hộp, khung kết cấu có kích thước lớn. Với bàn máy 1524x406mm, tải trọng 800kg và hành trình dọc 1000mm, máy đáp ứng tốt các nguyên công phay mặt phẳng, phay rãnh, phay biên dạng trên thép kết cấu, gang và hợp kim nhôm. Hệ thống biến tốc inverter và vít me bi 3 trục cho phép điều chỉnh linh hoạt chế độ cắt, phù hợp cả gia công thô lẫn bán tinh.
Tại sao chọn JEN LIAN BM-5VF?
1. Kết cấu thân máy dạng hộp đúc gang FC-30 xử lý nhiệt ủ — nền tảng độ cứng vững cho gia công nặng.
2. Bề mặt trượt phủ Turcite-B kết hợp vít me bi 3 trục — đảm bảo độ chính xác và độ bền dịch chuyển lâu dài.
3. Đầu trục biến tốc inverter, tốc độ 0–4000 rpm linh hoạt cho nhiều chế độ cắt khác nhau.
4. JEN LIAN sản xuất tại Đài Loan từ năm 1973, xuất khẩu 5 châu lục — MAZAKO là Tổng đại lý chính thức tại Việt Nam, đảm bảo chính hãng và hỗ trợ kỹ thuật đầy đủ.
- Thân máy và trụ đứng thiết kế dạng hộp kết cấu cứng vững
- Chi tiết chính đúc gang FC-30 chất lượng cao, xử lý nhiệt ủ
- Bề mặt trượt saddle phủ Turcite-B, chuyển động chính xác bền lâu
- Vít me bi cả 3 trục X, Y, Z tăng hiệu suất và độ chính xác
- Đầu trục chính biến tốc inverter, nòng trục 110mm hành trình 140mm
- Hệ thống bôi trơn tự động có đồng hồ áp suất, điều chỉnh thời gian và lưu lượng
- Trục X trang bị hai tay quay hai đầu bàn, thao tác thuận tiện
Phụ kiện tiêu chuẩn
- Tấm che thép phía trước trục Y
- Hệ thống tưới nguội
- Hệ thống bôi trơn tự động
- Đèn chiếu sáng bàn máy
- Draw bar
- Vít me bi trục X, Y, Z
- Dụng cụ và hộp đựng dụng cụ
Phụ kiện tùy chọn
- Khay hứng dung dịch tưới nguội
- Tấm chắn phoi phía sau
- Tấm bảo vệ an toàn bàn máy
- Air draw bar (kẹp dao khí nén)
- Đầu đọc quang học (Optical readers)
- Xi lanh hãm trục Z (dùng cho 3V/4V)
- Động cơ servo DC trục X, Y, Z
- Tăng thêm 200mm hành trình trục Z
- Đầu trục chính đa cấp tốc độ 4/8P (20 cấp) (dùng cho 3V/4V)
- Đầu trục tốc độ NT#50 (dùng cho 5V/5VF)
- Hệ thống DRO 3 trục
Nhận báo giá máy phay JEN LIAN chính hãng
Liên hệ MAZAKO — Tổng đại lý JEN LIAN tại Việt Nam để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | BM-5VF |
| Kiểu dẫn động | Đầu phay biến tốc Inverter |
| Kích thước bàn máy | 1524 x 406 mm |
| Hành trình dọc X | 1000 mm / 1200 mm (tùy chọn) |
| Hành trình ngang Y | 500 mm |
| Hành trình đứng Z | 520 mm / 720 mm (tùy chọn) |
| Khoảng cách từ mũi trục chính đến mặt bàn máy | 130 – 650 mm / 130 – 850 mm (tùy chọn) |
| Kích thước rãnh chữ T | 4 x 16 x 70 mm |
| Tải trọng tối đa trên bàn máy | 800 kg |
| Côn trục chính | NT#40 / NT#50 (tùy chọn) |
| Đường kính nòng trục đứng | 110 mm |
| Hành trình nòng trục đứng | 140 mm |
| Tốc độ bước tiến nòng trục đứng | 0,035 mm / 0,07 mm / 0,14 mm (mm/vòng) |
| Tốc độ trục chính | 0 – 4000 rpm |
| Tốc độ di chuyển nhanh (X, Y) | 1500 mm/min |
| Tốc độ di chuyển nhanh (Z) | 1300 mm/min |
| Tốc độ cắt của bàn (X, Y) | 25 – 1000 mm/min |
| Tốc độ cắt của bàn (Z) | 21 – 860 mm/min |
| Công suất motor trục chính | 5 HP / 3,75 kW ; 7,5 HP / 5,5 kW (tùy chọn) |
| Công suất motor trục X, Y | 1 HP / 0,75 kW (AC reduce motor) |
| Công suất motor trục Z | 0,5 HP / 0,375 kW (AC reduce motor) |
| Khối lượng máy | 2700 kg |
Câu hỏi thường gặp
Máy phay giường JEN LIAN BM-5VF phù hợp gia công loại chi tiết và vật liệu nào?
BM-5VF với bàn máy 1524x406mm, tải trọng 800kg và hành trình dọc 1000mm phù hợp gia công các chi tiết dạng tấm, hộp, khung kết cấu có kích thước lớn. Đầu trục biến tốc inverter 0–4000 rpm cho phép điều chỉnh linh hoạt chế độ cắt trên thép kết cấu, gang và hợp kim nhôm, đáp ứng cả nguyên công phay thô lẫn bán tinh.
Tính năng nổi bật nào của BM-5VF giúp đảm bảo độ chính xác gia công lâu dài?
Bề mặt trượt saddle được phủ Turcite-B giúp chuyển động êm và chính xác trong thời gian dài. Hệ thống vít me bi cả 3 trục X, Y, Z tăng hiệu suất truyền động và giảm độ rơ. Hệ thống bôi trơn tự động có đồng hồ áp suất, điều chỉnh được thời gian và lưu lượng, đảm bảo bôi trơn đồng đều liên tục cho toàn bộ cơ cấu trượt.
JEN LIAN BM-5VF có lợi thế gì so với các máy phay giường thông thường trên thị trường?
BM-5VF sử dụng gang FC-30 chất lượng cao qua xử lý nhiệt ủ cho toàn bộ chi tiết chính — đây là tiêu chuẩn sản xuất của JEN LIAN, nhà máy thành lập từ năm 1973 tại Đài Loan, xuất khẩu sang 5 châu lục. Thiết kế thân máy dạng hộp kết cấu cứng vững kết hợp saddle rộng và phủ Turcite-B là điểm khác biệt rõ ràng về độ bền kết cấu. MAZAKO là Tổng đại lý chính thức tại Việt Nam, đảm bảo máy chính hãng và hỗ trợ kỹ thuật đầy đủ.
Việc bảo trì máy phay giường BM-5VF có phức tạp không?
BM-5VF được trang bị hệ thống bôi trơn tự động có đồng hồ áp suất, điều chỉnh được thời gian và lưu lượng cấp dầu, giúp giảm thiểu công bảo trì thủ công hàng ngày. Hệ thống tưới nguội và đèn chiếu sáng bàn máy đều là phụ kiện tiêu chuẩn đi kèm. Ngoài ra, tùy chọn xi lanh hãm trục Z và các phụ kiện bảo vệ (tấm chắn phoi, tấm bảo vệ bàn máy) giúp kéo dài tuổi thọ máy trong môi trường sản xuất liên tục.
Làm thế nào để đặt hàng máy phay giường JEN LIAN BM-5VF tại MAZAKO và thời gian giao hàng là bao lâu?
MAZAKO là Tổng đại lý chính thức của JEN LIAN tại Việt Nam, tiếp nhận đơn hàng trực tiếp qua website maytienmini.vn hoặc liên hệ đội ngũ kỹ thuật để được tư vấn cấu hình phù hợp (bao gồm các tùy chọn hành trình mở rộng, côn NT#50, DRO 3 trục...). Thời gian giao hàng cụ thể phụ thuộc vào cấu hình và tình trạng hàng tồn kho — liên hệ MAZAKO để nhận báo giá và thời gian giao hàng chính xác nhất.
