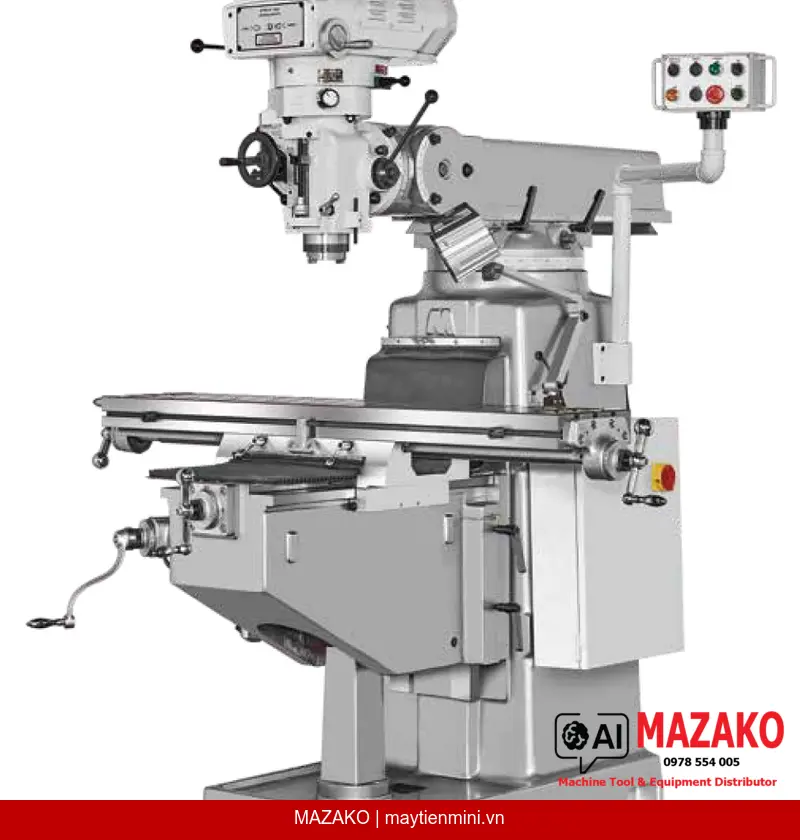

Máy phay đứng JEN LIAN JL-MV3 – Giải pháp gia công cơ khí chính xác cho xưởng sản xuất
Trong môi trường gia công cơ khí đòi hỏi độ chính xác cao, một chiếc máy phay đứng có kết cấu vững chắc và dải tốc độ linh hoạt là yếu tố then chốt quyết định năng suất lẫn chất lượng sản phẩm. Máy phay đứng JEN LIAN JL-MV3 được thiết kế để đáp ứng đúng yêu cầu đó – từ phay mặt phẳng, phay rãnh, gia công chi tiết khuôn mẫu cho đến các công việc chế tạo máy đa dạng trong xưởng sản xuất vừa và lớn. Là Tổng đại lý chính thức của JEN LIAN tại Việt Nam, MAZAKO tự hào mang đến dòng sản phẩm này với đầy đủ hỗ trợ kỹ thuật và dịch vụ sau bán hàng.
Kết cấu và đặc điểm nổi bật
JL-MV3 được xây dựng trên nền tảng kết cấu cơ học được gia công tỉ mỉ, mang lại sự ổn định trong suốt quá trình vận hành:
- Trục X sử dụng đường trượt đuôi én (dovetail slideway), trong khi trục Y và Z dùng đường trượt hộp (boxway) – kết hợp tối ưu giữa tốc độ di chuyển và khả năng chịu tải.
- Ba trục đường trượt đều được tôi cứng và mài chính xác, đảm bảo độ bền lâu dài và độ chính xác ổn định theo thời gian.
- Đầu trục đứng có thể xoay trái – phải mỗi bên 90° và xoay trước – sau mỗi bên 45°, mở rộng đáng kể khả năng gia công các bề mặt phức tạp theo nhiều góc độ.
- Hành trình cần ngang (overarm travel) lên đến 520mm, khoảng cách từ tâm trục chính đến mặt đáy cần ngang từ 130 đến 690mm.
Thông số kỹ thuật chi tiết
Bàn máy và hành trình
- Kích thước bàn máy: 1270×254mm (tùy chọn 1372×254mm)
- Hành trình dọc: 800mm (tùy chọn 1000mm)
- Hành trình ngang: 390mm
- Hành trình đứng: 400mm
- Kích thước rãnh chữ T: 16 × 3 × 63,5mm
Tốc độ di chuyển bàn
- Tốc độ cắt của bàn dọc: Thủ công / (0–160 rpm, tùy chọn power feed)
- Tốc độ cắt của bàn ngang: Thủ công / (0–160 rpm, tùy chọn power feed)
- Tốc độ cắt của trục đứng: Thủ công / (0–160 rpm, tùy chọn power feed)
- Tốc độ di chuyển nhanh bàn dọc: Thủ công / 160 rpm (tối đa)
- Tốc độ di chuyển nhanh bàn ngang: Thủ công / 160 rpm (tối đa)
- Tốc độ di chuyển nhanh trục đứng: Thủ công / 160 rpm (tối đa)
Trục chính đứng
- Tốc độ trục chính (60 Hz): Thấp 70–470 rpm / Cao 600–4200 rpm
- Tốc độ trục chính (50 Hz): Thấp 70–360 rpm / Cao 600–3900 rpm
- Côn trục chính: R8 hoặc NT30
- Đường kính nòng trục đứng / Hành trình nòng trục đứng: 85,7mm / 127mm
- Khoảng cách từ tâm trục chính đến mặt bàn máy: 96–500mm
- Góc xoay đầu trục đứng trái – phải: mỗi bên 90°
- Góc xoay trước – sau: mỗi bên 45°
Công suất motor
- Công suất motor trục đứng: 3HP (tùy chọn 5HP)
- Motor AC trục đứng nhanh (tùy chọn): 1/2HP
- Công suất motor tưới nguội: 1/8HP (50/60 Hz)
- Mô-men xoắn tối đa (tùy chọn power feed X, Y, Z): 780 in-lb (tùy chọn 900 kgf/cm)
- Dòng định mức (tùy chọn power feed X, Y, Z): 1 Amp
Khối lượng
- Khối lượng máy: 1100 kg
Trang bị tiêu chuẩn và tùy chọn mở rộng
Trang bị tiêu chuẩn đi kèm máy
- Bơm dầu thủ công
- Thanh kéo trục chính (spindle draw bar)
- Hộp dụng cụ kèm đồ điều chỉnh
- Tấm chắn bắn dầu cao su cho trục Y và Z
Tùy chọn nâng cấp
- Bàn máy kích thước 1372×254mm
- Tủ điện đạt chuẩn CE kết hợp cần điều khiển treo
- Hệ thống bôi trơn tự động
- Hệ thống tưới nguội kèm khay hứng dung dịch
- Vật liệu chống ma sát thấp phủ trên trục X
- Power feed cho cả ba trục X, Y, Z
- Thanh kéo trục chính bằng khí nén
- Tấm chắn bảo vệ trục chính đứng
- Thay đầu biến tốc cơ học sang đầu puly bậc thang
- Thay đầu biến tốc cơ học sang đầu biến tần có hiển thị tốc độ kỹ thuật số
- Hệ thống đọc tọa độ số (DRO) 2 hoặc 3 trục
- Đèn làm việc thạch anh hoặc đèn LED
Ứng dụng thực tế trong sản xuất cơ khí
Nhờ dải tốc độ trục chính rộng, hành trình bàn dọc lớn và khả năng xoay đầu trục linh hoạt, máy phay đứng JL-MV3 phù hợp với nhiều tác vụ gia công: phay mặt phẳng các chi tiết kết cấu, phay rãnh then, gia công khuôn mẫu đơn giản đến trung bình, và các công việc chế tạo chi tiết máy trong xưởng sản xuất vừa và nhỏ. Hệ thống tùy chọn phong phú – từ power feed ba trục, DRO đến đầu biến tần – giúp người dùng dễ dàng nâng cấp theo nhu cầu mở rộng sản xuất.
Các dòng máy phay JEN LIAN khác đáng tham khảo
Ngoài JL-MV3, MAZAKO còn phân phối nhiều model JEN LIAN phù hợp với các quy mô và yêu cầu gia công khác nhau:
- Máy phay đứng JL-MV2 JEN LIAN – model nhỏ gọn hơn trong cùng dòng máy phay đứng, phù hợp xưởng cơ khí quy mô vừa.
- Máy phay đứng ngang vạn năng JL-VH320BS JEN LIAN – linh hoạt chuyển đổi giữa gia công đứng và ngang trong một thiết bị.
- Máy phay đứng ngang vạn năng JL-VH500A JEN LIAN – năng lực gia công mạnh mẽ hơn, phù hợp chi tiết lớn và tải trọng cao.
- Máy phay giường BM-3V JEN LIAN – giải pháp gia công chi tiết nặng với kết cấu kiểu giường vững chắc.
- Máy phay giường BM-3VF JEN LIAN – phiên bản máy phay giường nâng cấp với tính năng mở rộng phù hợp sản xuất công nghiệp.
Để được tư vấn chi tiết về máy phay đứng JEN LIAN JL-MV3 cũng như toàn bộ danh mục sản phẩm JEN LIAN, quý khách vui lòng liên hệ trực tiếp với MAZAKO – Tổng đại lý chính thức của JEN LIAN tại Việt Nam – để nhận báo giá và hỗ trợ kỹ thuật tận nơi.
