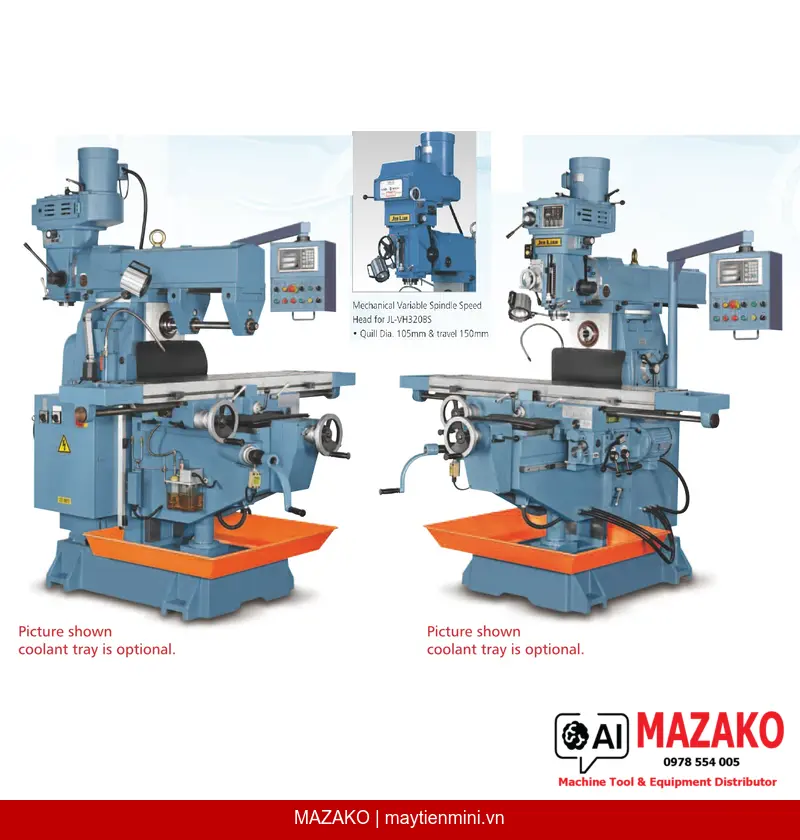

Máy phay đứng ngang vạn năng JEN LIAN JL-VH320BS Chính Hãng
Máy phay đứng ngang vạn năng JEN LIAN JL-VH320BS tích hợp 2 trục chính đứng và ngang, bàn máy 300×1500mm, hành trình dọc 1000mm, trục đứng biến tốc 70–3800 rpm, thân máy gang Meehanite.
Mô tả sản phẩm
Máy phay đứng ngang vạn năng JEN LIAN JL-VH320BS là giải pháp gia công cơ khí đa năng tích hợp đồng thời trục chính đứng và trục chính ngang trong một máy, cho phép thực hiện nhiều dạng nguyên công phay mà không cần thay đổi thiết bị. Với bàn máy 300×1500mm, hành trình dọc 1000mm và thân máy đúc từ gang Meehanite chất lượng cao, JL-VH320BS đáp ứng yêu cầu gia công nặng trong môi trường sản xuất công nghiệp. MAZAKO là Tổng đại lý chính thức của JEN LIAN tại Việt Nam, đảm bảo máy chính hãng và hỗ trợ kỹ thuật đầy đủ.
Kết cấu thân máy gang Meehanite
Toàn bộ các bộ phận kết cấu chính được đúc từ gang Meehanite chất lượng cao, đảm bảo độ cứng vững và ổn định tối đa trong quá trình gia công. Ba trục rãnh trượt được tôi cứng và mài chính xác. Rãnh trượt trục X, Y được phủ Turcite-B và cạo rà chính xác.
Tích hợp trục chính đứng và ngang
Trục chính đứng biến tốc cơ học 70–3800 rpm, hành trình nòng 150mm, đường kính nòng 105mm, côn NT40, đầu trục xoay ±90°. Trục chính ngang 9 cấp tốc độ 90–1320 rpm, côn NT40. Cần ngang xoay 360°, hành trình 450mm.
Dẫn động bàn máy hiện đại
Bàn dọc dẫn động qua hộp số mạnh mẽ, 12 cấp tốc độ 24–707 mm/min, tốc độ di chuyển nhanh 2160 mm/min. Trục Y dẫn động bằng vít me bi qua biến tần, tốc độ 0–1320 mm/min. Trục Z nâng hạ bàn bằng động cơ điện (Powered table elevation).
Hệ thống bôi trơn tự động
Bộ bôi trơn tự động cấp dầu đến toàn bộ rãnh trượt và vít me trên tất cả các trục, giảm mài mòn và kéo dài tuổi thọ máy. Hệ thống làm mát tưới nguội được trang bị tiêu chuẩn.
Ứng dụng trong gia công cơ khí
Máy phay đứng ngang vạn năng JEN LIAN JL-VH320BS phù hợp cho các xưởng cơ khí chế tạo, bộ phận gia công khuôn mẫu, và nhà máy sản xuất chi tiết máy cần thực hiện đa dạng nguyên công: phay mặt phẳng, phay rãnh, phay bánh răng, phay cam và các biên dạng phức tạp. Bàn máy lớn 300×1500mm và hành trình dọc 1000mm cho phép gia công chi tiết dài, trong khi khả năng chuyển đổi linh hoạt giữa đầu đứng và đầu ngang giúp tối ưu thời gian thiết lập máy.
Tại sao chọn JEN LIAN JL-VH320BS?
1. Thân máy đúc gang Meehanite, ba trục rãnh trượt tôi cứng và mài chính xác, rãnh trượt X–Y phủ Turcite-B và cạo rà — đảm bảo độ cứng vững và chính xác gia công lâu dài. 2. Tích hợp hai trục chính đứng và ngang trong một máy, tiết kiệm diện tích xưởng và chi phí đầu tư so với sở hữu hai máy riêng biệt. 3. Trục Y dẫn động vít me bi qua biến tần, trục X dẫn động qua hộp số mạnh mẽ — phù hợp cả gia công nặng lẫn gia công chính xác. 4. JEN LIAN thành lập năm 1973 tại Đài Loan, chuyên sản xuất máy phay xuất khẩu 5 châu lục. MAZAKO là Tổng đại lý chính thức tại Việt Nam, đảm bảo máy chính hãng, phụ tùng và hỗ trợ kỹ thuật đầy đủ.
- Thân máy đúc gang Meehanite chất lượng cao, đảm bảo độ cứng vững và ổn định tối đa
- Ba trục rãnh trượt được tôi cứng và mài chính xác
- Rãnh trượt trục X, Y phủ Turcite-B và cạo rà chính xác
- Bàn dọc dẫn động qua hộp số mạnh mẽ, phù hợp gia công nặng
- Trục Y dẫn động vít me bi qua biến tần
- Nâng hạ bàn máy bằng động cơ điện (Powered table elevation)
- Bộ bôi trơn tự động cấp dầu toàn bộ rãnh trượt và vít me
- Tích hợp trục chính đứng và ngang — hai chức năng trong một máy
Phụ kiện tiêu chuẩn
- Hệ thống làm mát (Cooling system)
- Bộ bôi trơn tự động
- Tủ điều khiển điện
- Hộp dụng cụ kèm tools
- Đèn làm việc Quartz
- Thanh kéo trục chính (Spindle draw bar)
- Trục gá phay ngang Dia. 27mm kèm bạc lót
- Trục X dẫn động qua hộp số (X-axis lead screw with gear box drive)
- Trục Y vít me bi dẫn động qua biến tần
- Nâng hạ bàn bằng động cơ điện (Z-axis powered table elevation)
Phụ kiện tùy chọn
- Khay hứng dung dịch làm mát (Coolant tray)
- Hệ thống đọc kỹ thuật số (Digital readout system)
- Thanh kéo trục chính khí nén (Air draw bar)
- Tấm chắn an toàn (Safety guard)
- Điện chuẩn CE
- Motor đầu phay đứng 7.5HP
- Dao phay và dụng cụ cắt
- Trục gá phay ngang bổ sung
Nhận báo giá máy phay JEN LIAN chính hãng
Liên hệ MAZAKO — Tổng đại lý JEN LIAN tại Việt Nam để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | JL-VH320BS |
| Kích thước bàn máy | 300 x 1500 mm |
| Hành trình dọc | 1000 mm |
| Hành trình ngang | 380 mm |
| Hành trình đứng | 460 mm |
| Kích thước rãnh chữ T (kích thước x số lượng x khoảng cách) | 16 x 3 x 70 mm |
| Tốc độ cắt của bàn dọc | 24 - 707 mm/min (12 cấp) |
| Tốc độ bàn ngang | 0 - 1320 mm/min (biến tần) |
| Tốc độ di chuyển nhanh bàn dọc | 2160 mm/min |
| Tốc độ di chuyển nhanh bàn ngang | 1320 mm/min |
| Tốc độ di chuyển nhanh trục đứng | 680 mm/min |
| Tốc độ trục chính đứng | 70 - 3800 rpm (biến tốc cơ học) |
| Hành trình nòng trục đứng | 150 mm |
| Đường kính nòng trục đứng | 105 mm |
| Côn trục chính đứng | NT 40 |
| Góc xoay đầu trục đứng trái - phải | 90° mỗi bên |
| Góc xoay của cần ngang | 360° |
| Hành trình cần ngang | 450 mm |
| Khoảng cách từ mũi trục chính đến mặt bàn máy | 90 - 500 mm (0 - 450 mm) |
| Tốc độ trục chính ngang | 90 - 1320 rpm (9 cấp) |
| Côn trục chính ngang | NT 40 |
| Khoảng cách từ tâm trục chính đến mặt bàn máy | 0 - 460 mm |
| Khoảng cách tâm trục chính đến mặt đáy cần ngang | 160 mm |
| Công suất motor trục đứng | 5 HP (4P) |
| Công suất motor trục ngang | 5 HP (4P) |
| Công suất motor chạy bàn dọc | 2 HP (6P) |
| Công suất motor chạy bàn ngang | 1/2 HP (4P) |
| Công suất motor trục đứng (nâng hạ nhanh) | 1 HP (8P) |
| Công suất motor tưới nguội | 1/8 HP |
| Khối lượng máy | 2100 kg (xấp xỉ) |
| Khối lượng đóng kiện | 2300 kg (xấp xỉ) |
| Kích thước kiện máy (D x R x C) | 210 x 205 x 221 cm |
Câu hỏi thường gặp
Máy phay JEN LIAN JL-VH320BS phù hợp gia công chi tiết và vật liệu nào?
JL-VH320BS với bàn máy 300×1500mm và hành trình dọc 1000mm phù hợp gia công các chi tiết dài, tấm kim loại, thân máy, khuôn mẫu kích thước trung bình đến lớn. Bàn dọc dẫn động qua hộp số mạnh mẽ giúp máy xử lý tốt các vật liệu như thép kết cấu, gang, nhôm và hợp kim trong điều kiện gia công nặng. Tích hợp cả đầu đứng lẫn đầu ngang cho phép thực hiện đa dạng nguyên công trên cùng một lần gá đặt.
Điểm khác biệt kỹ thuật nổi bật của JL-VH320BS so với máy phay thông thường là gì?
JL-VH320BS nổi bật với ba trục rãnh trượt được tôi cứng và mài chính xác, rãnh trượt X–Y phủ Turcite-B và cạo rà chính xác, giúp duy trì độ chính xác lâu dài. Trục Y dẫn động vít me bi qua biến tần cho phép điều chỉnh tốc độ tiến dao liên tục 0–1320 mm/min. Trục chính đứng biến tốc cơ học rộng 70–3800 rpm, đầu trục xoay ±90° và cần ngang xoay 360° mang lại khả năng gia công linh hoạt ở nhiều góc độ.
JEN LIAN là thương hiệu như thế nào và MAZAKO có vai trò gì tại Việt Nam?
JEN LIAN PRECISION INDUSTRY CO., LTD. thành lập năm 1973 tại Taichung, Đài Loan, chuyên thiết kế và sản xuất máy phay vạn năng, máy phay chính xác xuất khẩu đến 5 châu lục. Toàn bộ công đoạn đúc và gia công thân máy thực hiện tại Đài Loan. MAZAKO là Tổng đại lý chính thức (nhà phân phối độc quyền) của JEN LIAN tại Việt Nam, đảm bảo máy chính hãng, phụ tùng thay thế đúng chủng loại và hỗ trợ kỹ thuật sau bán hàng.
Việc bảo trì JL-VH320BS có phức tạp không và cần lưu ý gì để kéo dài tuổi thọ máy?
JL-VH320BS được trang bị bộ bôi trơn tự động cấp dầu đến toàn bộ rãnh trượt và vít me trên tất cả các trục, giúp giảm thiểu công tác bôi trơn thủ công hàng ngày. Người vận hành cần định kỳ kiểm tra mức dầu bôi trơn, vệ sinh rãnh trượt và kiểm tra độ căng đai truyền động. Hệ thống làm mát tưới nguội tiêu chuẩn giúp kiểm soát nhiệt độ trong quá trình cắt gọt, kéo dài tuổi thọ dao và bề mặt rãnh trượt.
Đặt mua máy phay JEN LIAN JL-VH320BS tại MAZAKO như thế nào và thời gian giao hàng là bao lâu?
Khách hàng có thể liên hệ trực tiếp với MAZAKO qua website maytienmini.vn hoặc hotline để được tư vấn cấu hình, báo giá chính thức và thông tin thời gian giao hàng cụ thể. Với vai trò Tổng đại lý JEN LIAN tại Việt Nam, MAZAKO hỗ trợ đầy đủ từ khâu tư vấn kỹ thuật, lắp đặt, chạy thử đến đào tạo vận hành và cung cấp phụ tùng chính hãng.
