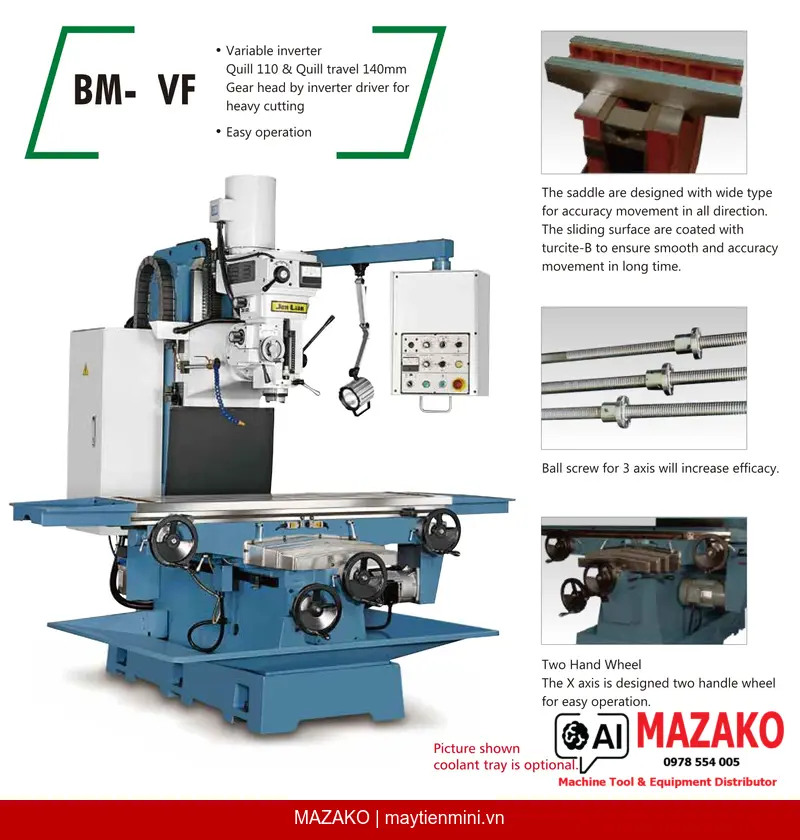

Máy phay giường JEN LIAN BM-3VF Chính Hãng
Máy phay giường JEN LIAN BM-3VF với trục chính biến tốc 0–4000 rpm, bàn máy 1370x305mm, hành trình X/Y/Z 760/500/520mm, vít me bi 3 trục, kết cấu hộp cứng vững — phù hợp gia công cơ khí công nghiệp nặng.
Mô tả sản phẩm
Máy phay giường JEN LIAN BM-3VF là dòng máy phay giường công nghiệp được thiết kế với thân máy và trụ đứng dạng hộp kết cấu cứng vững, toàn bộ các bộ phận chính đúc từ gang FC-30 chất lượng cao qua xử lý nhiệt ủ. Máy trang bị đầu phay biến tốc inverter, vít me bi 3 trục và hệ thống bôi trơn tự động, đáp ứng nhu cầu gia công cắt gọt nặng với độ chính xác cao trong môi trường sản xuất công nghiệp.
Kết cấu thân máy FC-30 & Bề mặt trượt Turcite-B
Thân máy và trụ đứng thiết kế dạng hộp cứng vững, toàn bộ bộ phận chính đúc từ gang FC-30 chất lượng cao, qua xử lý nhiệt ủ. Bề mặt trượt của yên máy được phủ Turcite-B đảm bảo di chuyển êm ái và chính xác lâu dài theo mọi hướng, yên máy thiết kế dạng rộng tăng độ ổn định.
Đầu phay biến tốc Inverter & Nòng trục đứng
Trục chính NT#40 với dải tốc độ biến tốc 0–4000 rpm điều khiển qua inverter, hành trình nòng trục đứng 125mm (Quill travel), đường kính nòng 105mm, tốc độ bước tiến nòng 0.04/0.08/0.13 mm/vòng. Đầu hộp số biến tốc inverter phù hợp cắt gọt nặng, thao tác dễ dàng.
Vít me bi 3 trục & Hai tay quay trục X
Cả 3 trục X, Y, Z đều trang bị vít me bi giúp tăng hiệu suất truyền động và độ chính xác dịch chuyển. Trục X thiết kế hai tay quay (Two Hand Wheel) ở hai phía để thao tác thuận tiện. Hành trình X 760mm, Y 500mm, Z 520mm (tùy chọn 720mm); tốc độ di chuyển nhanh X/Y 1500 mm/min, Z 1300 mm/min.
Hệ thống bôi trơn tự động có đồng hồ áp suất
Hệ thống bôi trơn tự động trang bị đồng hồ áp suất, có thể điều chỉnh chu kỳ bơm dầu, đảm bảo bôi trơn liên tục và ổn định cho các bề mặt trượt và cơ cấu truyền động trong suốt quá trình vận hành.
Ứng dụng trong gia công cơ khí
Máy phay giường JEN LIAN BM-3VF phù hợp với các xưởng cơ khí chế tạo, nhà máy sản xuất khuôn mẫu, chi tiết máy kích thước lớn và trung bình. Với bàn máy 1370x305mm, tải trọng tối đa 600kg và hành trình Z lên đến 520mm (tùy chọn 720mm), máy đáp ứng tốt các nguyên công phay mặt phẳng, phay rãnh, phay biên dạng trên phôi thép, gang, nhôm và hợp kim. Công suất motor trục chính 5HP (tùy chọn 7.5HP) cùng đầu hộp số inverter cho phép cắt gọt nặng liên tục trong môi trường sản xuất công nghiệp.
Tại sao chọn JEN LIAN BM-3VF?
1. Kết cấu thân máy đúc gang FC-30 qua xử lý nhiệt ủ, bề mặt trượt phủ Turcite-B — độ bền cơ học cao, duy trì chính xác lâu dài.
2. Vít me bi cả 3 trục X/Y/Z, tốc độ tiến dao và di chuyển nhanh linh hoạt — tăng năng suất gia công.
3. JEN LIAN thành lập năm 1973 tại Đài Loan (Taichung), chuyên sản xuất máy phay công nghiệp xuất khẩu 5 châu lục — chất lượng Đài Loan được kiểm chứng quốc tế.
4. MAZAKO là Tổng đại lý chính thức JEN LIAN tại Việt Nam — đảm bảo máy chính hãng, hỗ trợ kỹ thuật và phụ tùng đầy đủ.
- Thân máy và trụ đứng thiết kế dạng hộp kết cấu cứng vững
- Bộ phận chính đúc từ gang FC-30 chất lượng cao, qua xử lý nhiệt ủ
- Bề mặt trượt yên máy phủ Turcite-B, yên máy kiểu rộng cho độ chính xác di chuyển mọi hướng
- Vít me bi 3 trục X, Y, Z tăng hiệu suất và độ chính xác
- Trục X có hai tay quay thao tác thuận tiện
- Đầu phay biến tốc inverter, phù hợp cắt gọt nặng
- Hệ thống bôi trơn tự động có đồng hồ áp suất, điều chỉnh được chu kỳ bơm
Phụ kiện tiêu chuẩn
- Tấm che thép phía trước trục Y
- Hệ thống tưới nguội
- Hệ thống bôi trơn tự động
- Đèn chiếu sáng bàn máy
- Draw bar
- Vít me bi trục X, Y, Z
- Dụng cụ và hộp đựng dụng cụ
Phụ kiện tùy chọn
- Khay hứng dung dịch tưới nguội
- Tấm chắn phoi phía sau
- Tấm bảo vệ bàn máy
- Air draw bar (thanh kéo khí nén)
- Đầu đọc quang học (Optical readers)
- Xi lanh hãm trục Z (3V/4V)
- Servo motor DC trục X, Y, Z
- Tăng hành trình Z thêm 200mm
- Đầu hộp số tốc độ bậc 4/8P 20 cấp (3V/4V)
- Đầu tốc độ NT#50 (5V/5VF)
- Hệ thống DRO 3 trục
Nhận báo giá máy phay JEN LIAN chính hãng
Liên hệ MAZAKO — Tổng đại lý JEN LIAN tại Việt Nam để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | BM-3VF |
| Kiểu dẫn động | Đầu phay biến tốc Inverter (Inverter Variable Spindle Speeds Milling Head) |
| Hành trình dọc X | 760mm |
| Hành trình ngang Y | 500mm |
| Hành trình đứng Z | 520mm / 720mm (tùy chọn) |
| Khoảng cách từ mũi trục chính đến mặt bàn máy | 130 - 650mm / 130 - 850mm (tùy chọn) |
| Kích thước bàn máy | 1370 x 305mm |
| Kích thước rãnh chữ T | 3 x 16 x 65mm |
| Tải trọng tối đa trên bàn máy | 600 kg |
| Côn trục chính | NT#40 |
| Đường kính nòng trục đứng | 105mm |
| Hành trình nòng trục đứng | 125mm |
| Tốc độ bước tiến nòng trục đứng | 0.04mm, 0.08mm, 0.13mm / (vòng/phút) |
| Tốc độ trục chính | 0 - 4000 rpm |
| Tốc độ di chuyển nhanh X, Y | 1500 mm/min |
| Tốc độ di chuyển nhanh Z | 1300 mm/min |
| Tốc độ cắt của bàn X, Y | 25 - 1000 mm/min |
| Tốc độ cắt của bàn Z | 21 - 860 mm/min |
| Công suất motor trục chính | 5HP / 3.75kW ; 7.5HP / 5.5kW (tùy chọn) |
| Công suất motor trục X, Y | 1HP / 0.75kW (AC reduce motor) |
| Công suất motor trục Z | 0.5HP / 0.375kW (AC reduce motor) |
| Khối lượng máy | 2300 kg |
Câu hỏi thường gặp
Máy phay giường JEN LIAN BM-3VF phù hợp gia công loại chi tiết và vật liệu nào?
BM-3VF phù hợp gia công các chi tiết máy kích thước lớn và trung bình như thân hộp số, tấm đế, khuôn mẫu trên các vật liệu thép, gang, nhôm và hợp kim. Bàn máy 1370x305mm chịu tải 600kg, hành trình Z 520mm (tùy chọn 720mm) và công suất motor trục chính lên đến 7.5HP (tùy chọn) đáp ứng tốt các nguyên công phay mặt phẳng, phay rãnh và phay biên dạng trong sản xuất công nghiệp.
Tính năng nổi bật của BM-3VF so với máy phay giường thông thường là gì?
BM-3VF trang bị vít me bi cả 3 trục X/Y/Z giúp tăng hiệu suất truyền động và độ chính xác dịch chuyển so với vít me thang thông thường. Bề mặt trượt yên máy phủ Turcite-B đảm bảo di chuyển êm ái và duy trì chính xác lâu dài. Đầu phay biến tốc inverter cho dải tốc độ 0–4000 rpm linh hoạt, phù hợp cả cắt thô nặng lẫn gia công tinh.
JEN LIAN BM-3VF có những tùy chọn nâng cấp nào cho xưởng có nhu cầu đặc thù?
BM-3VF cung cấp nhiều tùy chọn linh hoạt: tăng hành trình Z thêm 200mm (lên 720mm), nâng công suất motor trục chính lên 7.5HP/5.5kW, lắp servo motor DC 3 trục, hệ thống DRO 3 trục, air draw bar, đầu tốc độ NT#50 (5V/5VF), hoặc đầu hộp số bậc 4/8P 20 cấp. Các tùy chọn này giúp máy thích nghi với nhiều yêu cầu gia công và mức độ tự động hóa khác nhau.
Hệ thống bôi trơn và bảo dưỡng máy BM-3VF được thiết kế như thế nào?
BM-3VF trang bị hệ thống bôi trơn tự động có đồng hồ áp suất, cho phép điều chỉnh chu kỳ và lưu lượng bơm dầu phù hợp với chế độ vận hành. Hệ thống này đảm bảo bôi trơn liên tục cho các bề mặt trượt và cơ cấu truyền động, giảm mài mòn và kéo dài tuổi thọ máy. Máy cũng đi kèm hệ thống tưới nguội tiêu chuẩn hỗ trợ gia công liên tục.
Đặt mua máy phay giường JEN LIAN BM-3VF tại MAZAKO như thế nào và thời gian giao hàng bao lâu?
MAZAKO là Tổng đại lý chính thức của JEN LIAN tại Việt Nam, cung cấp máy BM-3VF chính hãng kèm đầy đủ phụ kiện tiêu chuẩn và hỗ trợ kỹ thuật sau bán hàng. Quý khách có thể liên hệ trực tiếp qua website maytienmini.vn để được tư vấn cấu hình, báo giá và thông tin thời gian giao hàng cụ thể theo từng đơn hàng.
