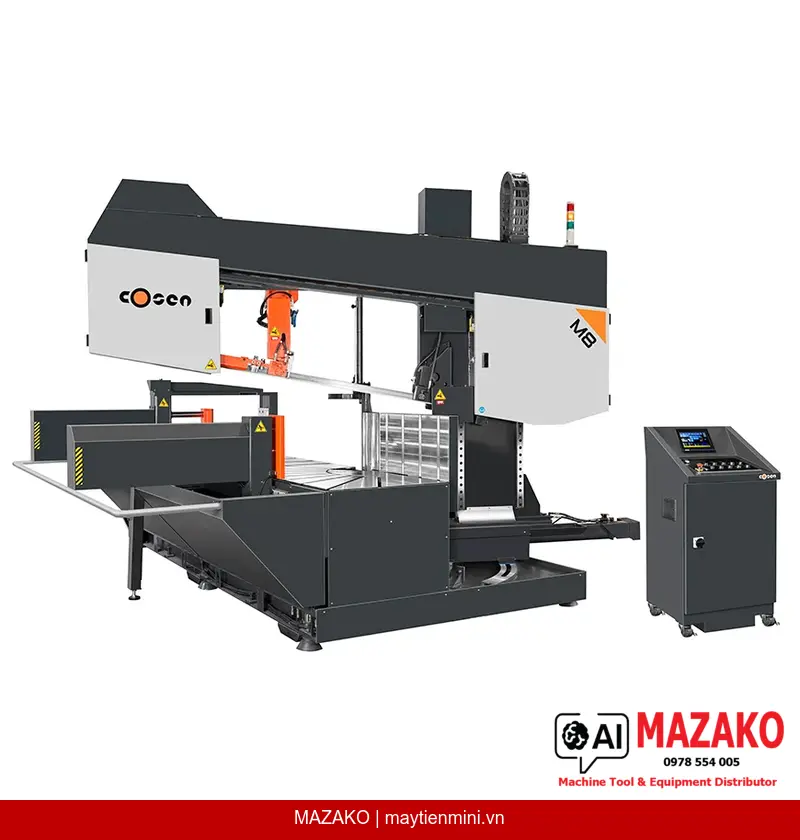

Trong các xưởng cơ khí chuyên cắt thép hình như dầm H, dầm I, ống và thanh định hình, yêu cầu về năng suất và độ chính xác góc cắt ngày càng khắt khe. Máy cưa vòng COSEN M8 được thiết kế đặc biệt để đáp ứng bài toán này: khả năng cắt phôi tròn và vuông lên đến 500mm, góc xoay linh hoạt từ 30° đến 150°, kết hợp hệ điều khiển số SNC lập trình tự động – tất cả trong một thiết bị nằm gọn trên diện tích sàn 4.731 x 3.750mm.
Năng lực cắt và dải góc nghiêng vượt trội
COSEN M8 xử lý được phổ vật liệu rộng nhờ thông số năng lực cắt được tối ưu theo từng góc. Ở góc 0°, máy cưa vòng này cắt phôi tròn và vuông tối đa 500mm, kích thước chữ nhật tối đa 500 x 800mm. Khi chuyển sang góc ±45°, đường kính tròn và cạnh vuông tối đa vẫn giữ ở 480mm. Ở góc ±60°, năng lực cắt là 320mm cho cả phôi tròn lẫn vuông.
Dải góc cắt nghiêng từ 30° đến 150° cho phép thực hiện nhiều kiểu cắt vát phức tạp mà không cần điều chỉnh gá đặt nhiều lần – đặc biệt phù hợp với các chi tiết kết cấu thép yêu cầu mối nối góc chính xác.
Hành trình nạp phôi 2000mm – tiết kiệm thời gian đáng kể
Một trong những điểm nổi bật của M8 là hành trình nạp phôi đơn lên đến 2.000mm, hoàn thành chỉ trong 12 giây. Hành trình nạp phôi lặp đạt tới 99 mét, giúp xử lý liên tục các thanh nguyên liệu dài mà không cần dừng máy tiếp phôi thường xuyên. Chiều dài đoạn dư tối thiểu là 400mm, còn Ê Tô kẹp thủy lực có khả năng kẹp tối thiểu 30mm – đảm bảo tận dụng tối đa vật liệu đầu vào.
Hệ điều khiển số SNC – lập trình 100 lệnh cắt
Máy cưa vòng M8 trang bị hệ điều khiển lập trình NC tự động dựa trên màn hình cảm ứng HMI 10 inch và bộ điều khiển PLC Mitsubishi. Người vận hành có thể lập trình và lưu trữ lên đến 100 lệnh cắt độc lập, mỗi lệnh bao gồm số lượng và chiều dài từng nhát cắt. Tính năng bù bề rộng lưỡi cưa tự động (Automatic Kerf Compensation) và nạp phôi nhiều hành trình tự động (Automatic Multiple Indexing) giúp duy trì độ chính xác xuyên suốt ca sản xuất dài.
Màn hình hiển thị đầy đủ thông tin vận hành theo thời gian thực: tốc độ lưỡi cưa, tốc độ hạ xuống, tốc độ cắt, tuổi thọ lưỡi và thông báo lỗi. Hệ thống phản hồi lỗi tức thì giúp xử lý sự cố nhanh chóng mà không cần dừng toàn bộ dây chuyền.
Trang bị kỹ thuật đồng bộ cho môi trường sản xuất nặng
Máy cưa vòng M8 được trang bị đồng bộ các hệ thống phụ trợ phục vụ sản xuất liên tục:
- Công suất motor lưỡi cưa 10 HP (7,5 kW); tốc độ lưỡi cưa điều chỉnh vô cấp qua biến tần từ 20 đến 100 m/min
- Kích thước lưỡi cưa 7.620 x 54 x 1,6mm; dẫn hướng lưỡi cưa bằng hợp kim carbide có thể thay thế
- Lực căng lưỡi cưa thủy lực tự động 2.400–2.600 kg/cm², tích hợp phát hiện đứt lưỡi tự động
- Bơm thủy lực 3 HP (2,2 kW); bồn chứa dầu thủy lực 85 lít
- Bơm dung dịch làm mát 1/2 HP (0,37 kW); bồn chứa dung dịch làm mát 200 lít; hệ thống làm mát dạng sương mù
- Băng tải phoi thủy lực, bộ giảm chấn rung, bộ giải mã chiều cao lưỡi, bộ phát hiện lệch lưỡi
- Kẹp trên thủy lực, bộ điều chỉnh áp lực Ê Tô, tấm Ê Tô không để lại vết xước bề mặt phôi
- Bàn con lăn nặng 2 mét và bàn con lăn động lực 3 mét đi kèm
- Chiều cao bàn máy 855mm; tải trọng bàn máy 3,1 tấn; khối lượng máy 6.048 kg
Ứng dụng thực tế trong xưởng cắt thép hình và kết cấu
M8 phù hợp nhất với các xưởng chuyên cắt vật liệu kết cấu như dầm H, dầm I, ống thép và thanh định hình theo lô lớn. Khả năng lập trình sẵn nhiều lệnh cắt với chiều dài và số lượng khác nhau giúp giảm thiểu thao tác thủ công giữa các mẻ hàng, tăng năng suất tổng thể mà không cần thay đổi nhân lực vận hành.
Nếu doanh nghiệp cần đánh giá thêm các dòng máy cưa vòng COSEN phù hợp với quy mô và loại vật liệu khác nhau, MAZAKO – Tổng đại lý chính thức của COSEN tại Việt Nam – cung cấp đầy đủ danh mục từ dòng bán tự động đến tự động hoàn toàn. Một số model đáng tham khảo:
- Máy cưa vòng hai trụ bán tự động SH-1080F – phù hợp cắt phôi lớn theo dạng cột đôi
- Máy cưa vòng hai trụ bán tự động SH-8056 – lựa chọn bán tự động năng suất cao
- Máy cưa vòng tự động C-260NC – dòng tự động điều khiển số NC cỡ nhỏ gọn
- Máy cưa vòng tự động hai trụ C-620NC – cắt phôi lớn với kết cấu hai trụ vững chắc
- Máy cưa vòng tự động cắt góc NC-510MG – chuyên cắt góc nghiêng tự động
Kết luận
Máy cưa vòng COSEN M8 là lựa chọn đáng cân nhắc cho các cơ sở sản xuất cần cắt thép hình khổ lớn với góc cắt đa dạng và khối lượng sản xuất cao. Hệ điều khiển số SNC lập trình 100 lệnh, hành trình nạp 2.000mm hoàn thành trong 12 giây, cùng hệ thống phụ trợ đồng bộ tạo nên một thiết bị sẵn sàng cho môi trường công nghiệp nặng. Liên hệ MAZAKO để được tư vấn cấu hình phù hợp với nhu cầu thực tế của xưởng.
