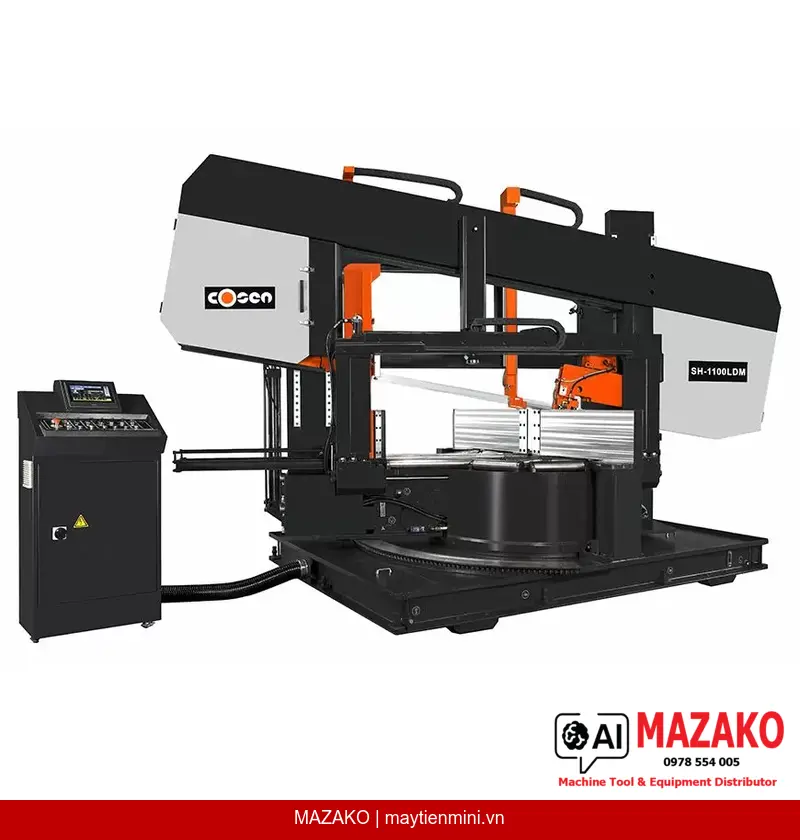

Trong các xưởng gia công kết cấu thép quy mô lớn, yêu cầu cắt thép hình (H-beam, I-beam, thép hộp, thép góc) với nhiều góc nghiêng khác nhau đòi hỏi thiết bị có năng lực vượt trội về cả kích thước lẫn độ chính xác. Máy cưa vòng COSEN SH-1100LDM được thiết kế đáp ứng đúng nhu cầu đó: khung máy hai trụ cứng vững, cơ cấu xoay góc dẫn động bằng bánh răng, và hệ điều khiển lập trình NC tự động — tất cả hội tụ trong một giải pháp cắt nghiêng hai chiều hạng nặng với năng lực cắt lên đến 1.100 mm chiều rộng.
Năng lực cắt và ứng dụng thực tế
Máy cưa vòng SH-1100LDM xử lý được phôi tròn và phôi vuông đường kính/cạnh tối đa 660 mm ở góc 0° và ±45°, giảm xuống 400 mm ở góc ±60°. Với kích thước chữ nhật tối đa 660 × 1.100 mm ở góc 0°, đây là lựa chọn phù hợp cho các phôi tiết diện lớn trong ngành đóng tàu, chế tạo kết cấu cầu đường, hoặc gia công cơ khí nặng.
Điểm nổi bật là lưỡi cưa được nghiêng sẵn 10° (blade cant) — thiết kế chuyên biệt giúp tối ưu điều kiện cắt khi làm việc với thép hình như H-beam, I-beam, thép máng và các thanh định hình. Nhờ đó, máy duy trì hiệu suất cắt cao ngay cả với vật liệu kết cấu tiết diện phức tạp.
Khả năng cắt theo bó cũng được hỗ trợ đầy đủ: cụm kẹp phía trước (front top clamp) giữ bó phôi cao đến 680 mm, rộng đến 1.120 mm; cụm kẹp phía sau (rear top clamp) kẹp từ 8 mm đến 690 mm chiều cao với cùng chiều rộng 1.120 mm — phù hợp cho sản xuất hàng loạt cần cắt nhiều thanh cùng lúc.
Hệ thống điều khiển và định vị góc tự động
Máy cưa vòng SH-1100LDM trang bị màn hình HMI cảm ứng 10″ với phản hồi mã lỗi trực tiếp. Người vận hành chỉ cần nhập góc cắt mong muốn, khung cưa sẽ tự động xoay — nhanh ở giai đoạn đầu, tinh chỉnh chậm ở giai đoạn cuối — đạt độ chính xác định vị 0,1°. Cơ cấu xoay dẫn động bằng bánh răng kết hợp khóa góc thủy lực đảm bảo vị trí cắt ổn định trong suốt quá trình làm việc.
Màn hình hiển thị tức thì tốc độ lưỡi cưa, tuổi thọ lưỡi và góc cắt hiện tại. Bảng điều khiển được bố trí ngang tầm eo, có thể điều chỉnh vị trí, kèm trạm điều khiển độc lập — thuận tiện cho vận hành trong không gian xưởng rộng.
Kết cấu cơ khí và hệ thống dẫn hướng
Khung cưa di chuyển theo hai thanh dẫn hướng tuyến tính (linear guide), dẫn động thủy lực, cho phép chuyển động lên xuống mượt mà, không giật cục — kéo dài tuổi thọ lưỡi và nâng cao chất lượng bề mặt cắt. Hộp số hạng nặng được thiết kế riêng cho dòng máy này, chịu tải tốt trong điều kiện cắt liên tục.
Cánh tay dẫn hướng (guide arm) hoạt động đồng bộ với Ê Tô thủy lực hành trình đầy đủ, giảm thiểu rung động lưỡi cưa trong quá trình cắt. Bộ giảm rung di động (vibration damper) có thể dịch chuyển và kẹp vào phần trên lưỡi cưa, hỗ trợ lưỡi khi cắt vật liệu lớn, đồng thời giảm tiếng ồn tần số cao hiệu quả.
- Dẫn hướng lưỡi cưa: hợp kim cứng tungsten carbide, có thể thay thế
- Vệ sinh lưỡi cưa: bàn chải thép
- Lực căng lưỡi cưa: thủy lực, tích hợp phát hiện đứt lưỡi tự động
- Kẹp phôi trên (top clamp) tùy chọn: di chuyển đồng bộ với Ê Tô, giữ phôi chắc chắn trong suốt hành trình cắt
Thông số kỹ thuật nổi bật
- Đường kính tròn/Cạnh vuông tối đa: 660 mm (0°/±45°), 400 mm (±60°)
- Kích thước chữ nhật tối đa: 660 × 1.100 mm (0°), 660 × 700 mm (±45°), 660 × 400 mm (±60°)
- Tốc độ lưỡi cưa: 15–132 m/min (biến tần điều khiển)
- Kích thước lưỡi cưa: 10.120 × 67 × 1,6 mm
- Công suất motor lưỡi cưa: 15 HP (11 kW)
- Bơm thủy lực: 3 HP (2,2 kW) | Bơm dung dịch làm mát: 1/2 HP (0,37 kW)
- Bồn chứa dầu thủy lực: 60 L | Bồn chứa dung dịch làm mát: 100 L
- Phương thức điều khiển kẹp phôi: thủy lực hành trình đầy đủ, NC tự động
- Khả năng kẹp tối thiểu: 110 mm
- Chiều cao bàn máy: 855 mm
- Diện tích lắp đặt: 4.906 × 4.847 × 3.327 mm
- Khối lượng máy: 10.980 kg
- Nhiệt độ môi trường vận hành: 5–40°C | Độ ẩm: 30–85% (không ngưng tụ)
Hệ thống phụ trợ tích hợp
Máy cưa vòng SH-1100LDM được trang bị đồng bộ hệ thống làm mát dạng phun sương (mist coolant spray), bàn lăn nạp/xuất phôi có thể dịch chuyển ngang (infeed/outfeed side-shift roller tables) — hỗ trợ xử lý phôi dài và nặng thuận tiện hơn trong dây chuyền sản xuất. Van điều chỉnh tốc độ nạp và áp lực nạp phôi được tinh chỉnh độc lập, phù hợp với từng loại vật liệu và tiết diện khác nhau.
