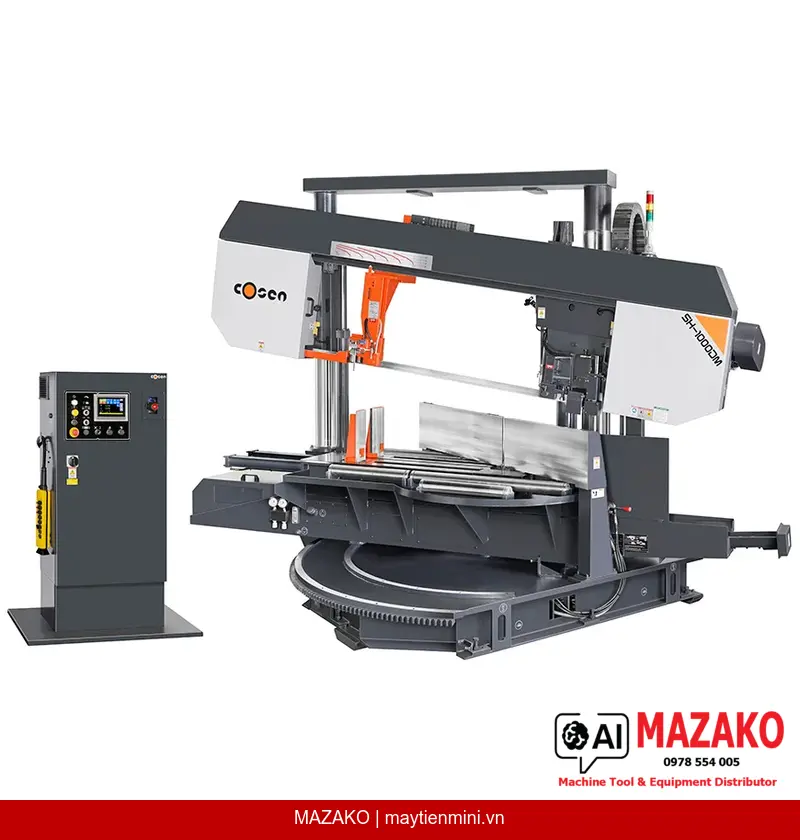

COSEN SH-1000DM – Máy cưa vòng hai trụ cắt nghiêng hai chiều cho gia công cơ khí nặng
Trong các xưởng chế tạo cơ khí quy mô lớn, nhu cầu cắt phôi thép có tiết diện lớn với nhiều góc độ khác nhau đòi hỏi một thiết bị đủ cứng vững và linh hoạt. Máy cưa vòng COSEN SH-1000DM được thiết kế để đáp ứng chính xác yêu cầu đó: khả năng cắt phôi tròn đường kính đến 660mm ở góc 0°, cắt nghiêng hai chiều lên đến ±60°, phù hợp với các ứng dụng cắt phôi thép tròn, vuông, chữ nhật và cắt theo bó trong môi trường sản xuất liên tục.
Cấu trúc máy và hệ thống cơ khí
SH-1000DM sử dụng khung hai trụ thủy lực (hydraulic dual column), mang lại độ cứng vững vượt trội so với thiết kế đơn trụ. Thân máy gang đúc chịu lực cao, hạn chế rung động trong quá trình cắt phôi lớn. Hộp số được thiết kế chịu áp lực ngang cao mà không gây biến dạng nhiệt, đảm bảo tuổi thọ lâu dài trong điều kiện vận hành nặng.
Bộ phận xoay trung tâm bằng gang đúc hạng nặng cho phép thực hiện cắt thẳng và cắt nghiêng linh hoạt từ -40° đến +60°. Cánh tay dẫn hướng lưỡi cưa được dẫn động thủy lực, kết hợp với dẫn hướng lưỡi cưa bằng hợp kim carbide vonfram có thể thay thế, giúp duy trì độ chính xác cắt ngay cả khi gia công phôi kích thước lớn.
Thông số năng lực cắt
- Đường kính tròn tối đa: 660mm ở 0°, 620mm ở ±45°, 400mm ở ±60°
- Cạnh vuông tối đa: 520mm ở 0°
- Kích thước chữ nhật tối đa (H x W): 520 x 1.020mm ở 0°, 520 x 620mm ở ±45°, 520 x 400mm ở ±60°
- Cắt theo bó (0°): rộng 400/600/1.000mm, cao 210–750mm
- Khả năng kẹp tối thiểu của Ê Tô: 245mm
- Chiều dài đoạn dư: phía trước 80mm / phía sau 40mm
- Hành trình nạp phôi lặp: 99M hoặc 999 inch
Hệ thống lưỡi cưa và điều khiển tốc độ
Máy cưa vòng SH-1000DM trang bị hệ dẫn động lưỡi cưa qua biến tần (inverter blade drive system), cho phép điều chỉnh vô cấp tốc độ lưỡi cưa trong dải 26–134 m/min. Điều này giúp tối ưu thông số cắt tùy theo vật liệu phôi, từ thép carbon đến thép hợp kim. Lưỡi cưa kích thước 8.300 x 54 x 1,6mm được căng bằng cơ cấu căng lưỡi thủy lực tự động, duy trì lực căng lưỡi cưa ổn định trong suốt quá trình cắt. Chổi vệ sinh lưỡi cưa dạng dây thép được dẫn động bằng motor đồng bộ, đảm bảo vệ sinh lưỡi cưa liên tục, kéo dài tuổi thọ lưỡi.
Hệ thống thủy lực và làm mát
Ê Tô thủy lực bằng gang đúc đảm bảo lực kẹp phôi ổn định và đồng đều. Hệ thống cấp liệu sử dụng van kép điều chỉnh độc lập áp lực cấp và tốc độ cấp, tối ưu hóa hiệu suất cắt cho từng loại phôi. Bồn chứa dầu thủy lực dung tích 60 lít và bồn chứa dung dịch làm mát 100 lít đáp ứng nhu cầu vận hành liên tục. Hệ thống tưới dung dịch làm mát điều chỉnh được (adjustable flood coolant) giúp kiểm soát nhiệt độ vùng cắt hiệu quả.
Thông số kỹ thuật tổng quát
- Tốc độ lưỡi cưa: 26–134 m/min
- Kích thước lưỡi cưa: 8.300 x 54 x 1,6mm
- Công suất motor lưỡi cưa: 10 HP (7,5 kW)
- Bơm thủy lực: 3 HP (2,2 kW)
- Bơm dung dịch làm mát: 1/4 HP (0,18 kW)
- Chiều cao bàn máy: 840mm
- Diện tích lắp đặt (D x R x C): 4.096 x 4.400 x 2.900mm
- Khối lượng máy: 4.688 kg
- Khối lượng đóng kiện: 4.711 kg
Ứng dụng thực tế
Với năng lực cắt phôi tròn đến 660mm và khả năng cắt nghiêng hai chiều, máy cưa vòng SH-1000DM phù hợp cho các xưởng chế tạo kết cấu thép, gia công phôi lớn trong công nghiệp đóng tàu, chế tạo máy, và các cơ sở gia công cơ khí nặng cần cắt thép hình, thép tròn, thép vuông với năng suất cao và độ chính xác ổn định.
