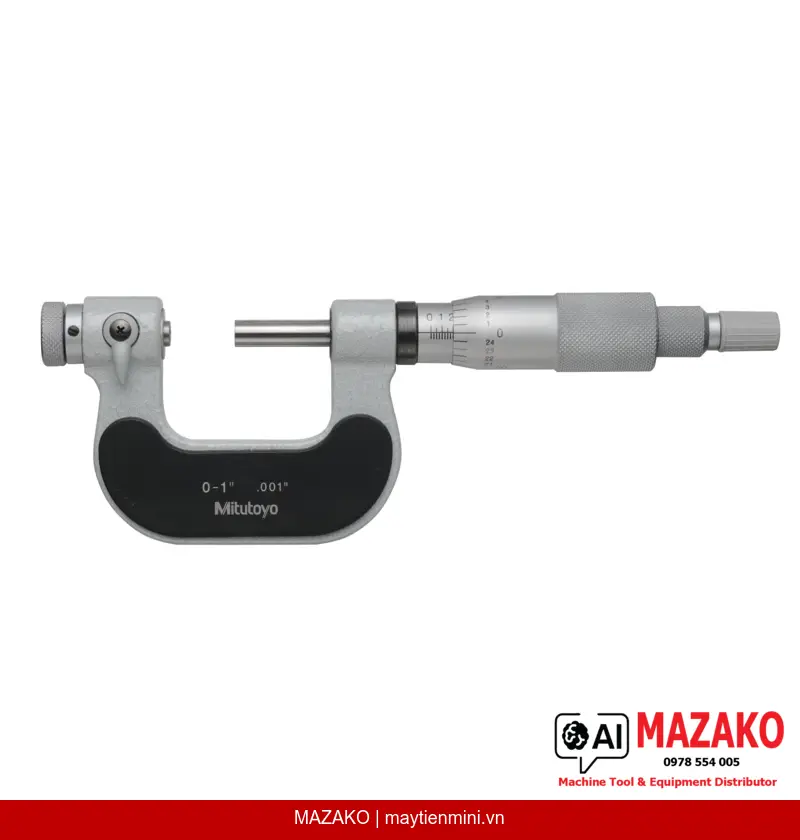

Panme Vạn Năng Mitutoyo 116-105-10 – Đầu Đo Thay Thế, Thang Đo 0-1\
Panme vạn năng Mitutoyo 116-105-10, thang đo 0–1\
Mô tả sản phẩm
Panme vạn năng Mitutoyo 116-105-10 là dòng panme cơ khí chuyên dụng được thiết kế tương thích với các đầu đo thay thế tùy chọn, đáp ứng yêu cầu đo lường đa dạng trong môi trường sản xuất công nghiệp. Với trục đo không xoay và hệ thống đe/đầu đo có thể hoán đổi, thiết bị cho phép kỹ sư QC/QA linh hoạt xử lý nhiều dạng biên dạng chi tiết khác nhau chỉ với một thân panme duy nhất.
Trục Đo Không Xoay
Thiết kế trục đo không xoay (non-rotating spindle) loại bỏ sai số tiếp xúc, bảo vệ bề mặt chi tiết và đảm bảo kết quả đo ổn định, đặc biệt khi dùng với đầu đo dạng lưỡi hoặc điểm.
7 Loại Đầu Đo Thay Thế
Tương thích với 7 dạng đầu đo/đe tùy chọn: phẳng (flat), then hoa (spline), cầu (spherical), điểm (point), lưỡi dao (knife-edge), đĩa (disc) và lưỡi mỏng (blade), phù hợp đo rãnh, ren, biên dạng phức tạp.
Đo Ren Chính Xác
Hỗ trợ thêm đầu đo tùy chọn dạng V và côn để đo ren vít, cho phép kiểm tra đường kính trung bình ren với độ chính xác cao trong kiểm tra sản phẩm gia công cơ khí.
Hoàn Thiện Bề Mặt Satin Chrome
Núm xoay và thân thước được xử lý bề mặt satin chrome, đường kính ø18 mm, hạn chế phản quang khi đọc số, đồng thời tăng độ bền chống ăn mòn trong môi trường xưởng sản xuất.
Ứng Dụng Phù Hợp
Panme 116-105-10 được ứng dụng rộng rãi trong kiểm tra kích thước chi tiết gia công có biên dạng đặc biệt như rãnh then hoa, ren vít, rãnh hẹp, bề mặt cong và các vị trí khó tiếp cận mà panme tiêu chuẩn không đo được. Thiết bị phù hợp cho bộ phận QC/QA tại các nhà máy cơ khí chính xác, chế tạo khuôn mẫu, và gia công chi tiết truyền động.
Tiêu Chuẩn Giao Hàng
Bộ sản phẩm bao gồm hộp đựng, chuẩn hiệu chỉnh dạng trụ trơn và ren 60° (25–50 mm). Lưu ý: các đầu đo/đe thay thế không đi kèm và cần đặt mua riêng theo mã tùy chọn của Mitutoyo.
Lưu Ý Kỹ Thuật Quan Trọng
Thiết bị sử dụng hệ đo Inch với thang đo 0–1", độ chia 0,001" và sai số bước vít trục đo 0,00015". Lực đo trong khoảng 5–10 N đảm bảo tiếp xúc đủ lực mà không gây biến dạng chi tiết mỏng hoặc mềm.
- Trục đo không xoay – hạn chế sai số do ma sát tiếp xúc
- Tương thích 7 dạng đầu đo thay thế tùy ứng dụng
- Hỗ trợ đo ren vít với đầu đo dạng V và côn (tùy chọn)
- Bề mặt satin chrome chống lóa, bền trong môi trường công nghiệp
- Đi kèm chuẩn hiệu chỉnh ren 60° và trụ trơn
- Khối lượng nhẹ 250 g, thuận tiện sử dụng lâu dài
Tư Vấn & Báo Giá Panme Vạn Năng Mitutoyo 116-105-10
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | MCN-1 |
| Loại hiển thị | Cơ khí / kim chỉ (Analog) |
| Hệ đo | Inch |
| Phạm vi đo | 0–1" |
| Độ chia | 0,001" |
| Sai số bước vít trục đo | 0,00015" |
| Mặt đo | Đe/đầu đo thay thế (tùy chọn) |
| Trục đo (Spindle) | ø6,35 mm, bước vít 0,5 mm |
| Thang đo | Núm xoay và thân thước satin chrome, ø18 mm |
| Lực đo | 5–10 N |
| Tiêu chuẩn giao hàng | Hộp đựng, chuẩn hiệu chỉnh trụ trơn và ren 60° (25–50 mm); đầu đo thay thế không đi kèm |
| Khối lượng | 250 g |
Câu hỏi thường gặp
Panme vạn năng Mitutoyo 116-105-10 có đầu đo thay thế đi kèm không?
Không. Bộ sản phẩm tiêu chuẩn chỉ bao gồm hộp đựng và chuẩn hiệu chỉnh (trụ trơn và ren 60°). Các đầu đo/đe thay thế như flat, spline, spherical, point, knife-edge, disc và blade là phụ kiện tùy chọn cần đặt mua riêng theo mã Mitutoyo tương ứng.
Tại sao thiết kế trục đo không xoay lại quan trọng trong đo lường chính xác?
Trục đo không xoay (non-rotating spindle) ngăn đầu đo tạo ra lực xoắn lên bề mặt chi tiết khi siết, giúp loại bỏ sai số do ma sát và bảo vệ chi tiết mềm hoặc có bề mặt gia công tinh. Đây là yếu tố then chốt khi sử dụng các đầu đo dạng lưỡi (knife-edge) hoặc đầu điểm (point) trên biên dạng phức tạp.
Panme 116-105-10 có thể dùng để đo ren vít không?
Có. Thiết bị hỗ trợ đo ren vít khi trang bị thêm đầu đo tùy chọn dạng V (matching V) và dạng côn (cone), cho phép xác định đường kính trung bình ren. Chuẩn hiệu chỉnh ren 60° đi kèm theo máy phục vụ hiệu chỉnh trước khi đo ren.
Độ chính xác của Mitutoyo 116-105-10 đạt mức nào và phù hợp với ứng dụng nào?
Thiết bị có độ chia 0,001" và sai số bước vít trục đo 0,00015", phù hợp với yêu cầu kiểm tra kích thước trong gia công cơ khí chính xác, chế tạo khuôn, và kiểm soát chất lượng chi tiết truyền động. Lực đo 5–10 N đảm bảo tiếp xúc đủ lực mà không biến dạng chi tiết mỏng.
MAZAKO có cung cấp dịch vụ hiệu chuẩn cho panme Mitutoyo 116-105-10 không?
MAZAKO hỗ trợ tư vấn về dịch vụ hiệu chuẩn thiết bị đo lường Mitutoyo theo tiêu chuẩn ISO. Khách hàng có thể liên hệ trực tiếp để được hướng dẫn về chu kỳ hiệu chuẩn phù hợp với yêu cầu hệ thống quản lý chất lượng của đơn vị.
