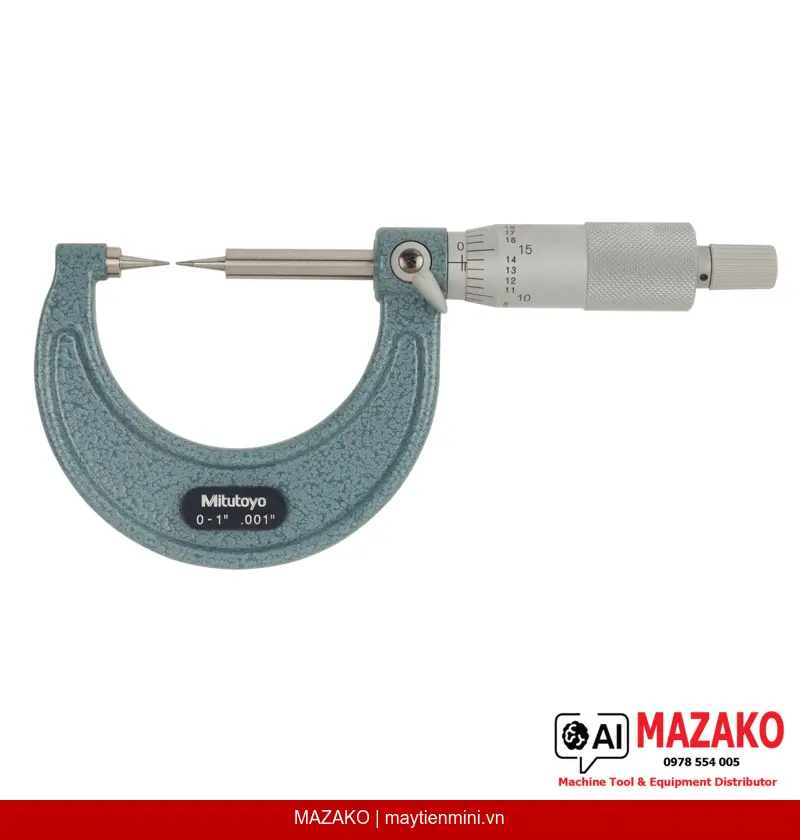

Panme Đo Mũi Nhọn Đầu Carbide Mitutoyo 112-189
Panme đo mũi nhọn Mitutoyo 112-189 dạng cơ khí, phạm vi đo 0–1 inch, độ chia 0,001", đầu đo carbide góc 15°. Phù hợp đo bề dày lõi mũi khoan, rãnh cong hẹp.
Mô tả sản phẩm
Panme đo mũi nhọn Mitutoyo 112-189 được thiết kế chuyên dụng cho các ứng dụng đo trong các vị trí hẹp, cong hoặc có rãnh mà panme tiêu chuẩn không tiếp cận được. Với đầu đo và đe dạng nhọn bằng carbide, thiết bị cho phép đo chính xác bề dày lõi mũi khoan, rãnh xoắn và các chi tiết tương tự trong môi trường kiểm soát chất lượng công nghiệp.
Đầu đo carbide mũi nhọn
Đầu đo và đe làm từ carbide cứng với bán kính đầu đo 0,3 mm, góc 15°, đảm bảo tiếp cận chính xác vào các vị trí hẹp như lõi mũi khoan hay rãnh cong.
Cơ cấu ratchet stop tích hợp
Cơ cấu dừng ratchet đảm bảo lực đo ổn định trong khoảng 3–8 N, giúp kết quả đo có độ lặp lại cao giữa các lần đo và giữa các người vận hành.
Độ chính xác cao theo tiêu chuẩn Mitutoyo
Sai số cho phép tối đa ±0,00015 inch, độ chia 0,001 inch. Mặt thimble và sleeve hoàn thiện chrome mờ, đường kính 18 mm, dễ đọc trong điều kiện nhà xưởng.
Khóa trục đo và thiết kế bền vững
Trục đo ø6,35 mm tích hợp khóa trục, bước ren 0,5 mm. Trọng lượng 205 g, kèm hộp đựng và cờ lê, thuận tiện bảo quản và vận chuyển.
Ứng dụng điển hình trong sản xuất công nghiệp
Panme 112-189 được sử dụng phổ biến trong các bộ phận QC/QA tại nhà máy cơ khí chính xác, xưởng mài và gia công dụng cụ cắt gọt. Thiết bị đặc biệt phù hợp để kiểm tra bề dày lõi (web thickness) của mũi khoan xoắn — một thông số ảnh hưởng trực tiếp đến độ bền và hiệu năng cắt gọt của dụng cụ.
Tại sao chọn Mitutoyo 112-189?
Mitutoyo là thương hiệu đo lường hàng đầu thế giới từ Nhật Bản, được kiểm soát chất lượng nghiêm ngặt theo tiêu chuẩn quốc tế. Dòng panme mũi nhọn series 112 kế thừa nền tảng cơ khí chính xác của Mitutoyo, đảm bảo độ tin cậy dài hạn trong môi trường sản xuất liên tục.
Lưu ý kỹ thuật khi sử dụng
Thiết bị đo theo hệ inch. Trước khi đo, cần kiểm tra điểm zero và vệ sinh đầu đo carbide để tránh sai số do bụi bẩn tích tụ tại vùng tiếp xúc mũi nhọn. Bảo quản trong hộp đi kèm để tránh va đập làm biến dạng đầu đo.
- Phạm vi đo 0–1 inch, độ chia 0,001 inch
- Đầu đo carbide mũi nhọn góc 15°, bán kính 0,3 mm
- Sai số cho phép ±0,00015 inch
- Cơ cấu ratchet stop đảm bảo độ lặp lại
- Khóa trục đo tích hợp tiện lợi
- Giao hàng kèm hộp và cờ lê chuyên dụng
Tư vấn & Báo giá Panme Mitutoyo 112-189
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí (Analog) |
| Hệ đo | Inch |
| Phạm vi đo | 0–1 inch |
| Độ chia | 0,001 inch |
| Sai số cho phép tối đa (MPE) | ±0,00015 inch |
| Mặt đo | Đầu đo và đe carbide dạng mũi nhọn, bán kính đầu đo 0,3 mm |
| Góc đầu đo | 15° |
| Trục đo | Có khóa trục, ø6,35 mm, bước ren 0,5 mm |
| Mặt thimble / sleeve | Hoàn thiện chrome mờ, ø18 mm |
| Lực đo | 3–8 N |
| Phụ kiện đi kèm | Hộp đựng, cờ lê |
| Khối lượng | 205 g |
Câu hỏi thường gặp
Panme Mitutoyo 112-189 dùng để đo loại chi tiết nào?
Thiết bị được thiết kế để đo các vị trí hẹp, cong hoặc có rãnh mà panme tiêu chuẩn không tiếp cận được. Ứng dụng phổ biến nhất là đo bề dày lõi (web thickness) của mũi khoan xoắn, cũng như các rãnh và hốc cong trong chi tiết cơ khí chính xác.
Đầu đo carbide của 112-189 có ưu điểm gì so với thép thường?
Carbide có độ cứng cao hơn thép thường, giúp đầu đo và đe mũi nhọn chịu mài mòn tốt hơn trong sử dụng lâu dài. Điều này đảm bảo độ chính xác đo lường được duy trì ổn định qua nhiều chu kỳ sử dụng trong môi trường sản xuất liên tục.
Cơ cấu ratchet stop hoạt động như thế nào và tại sao quan trọng?
Ratchet stop là cơ cấu giới hạn lực đo, tự động ngắt khi lực đo đạt ngưỡng xác định (3–8 N trên thiết bị này). Điều này ngăn người dùng vô tình áp lực quá mức lên chi tiết, đảm bảo mọi phép đo đều thực hiện với lực tiếp xúc như nhau, nâng cao độ lặp lại kết quả.
Thiết bị đo theo hệ inch, có phiên bản metric không?
Mitutoyo 112-189 là phiên bản hệ inch với phạm vi đo 0–1 inch và độ chia 0,001 inch. Mitutoyo có các mã sản phẩm khác trong dòng panme mũi nhọn series 112 theo hệ metric. Liên hệ MAZAKO để được tư vấn phiên bản phù hợp với yêu cầu kỹ thuật của bạn.
Cần bảo dưỡng và kiểm chuẩn thiết bị này như thế nào?
Trước mỗi ca đo, cần kiểm tra điểm zero bằng cách chập hai mũi đo lại và đối chiếu với vạch chuẩn. Vệ sinh đầu đo carbide định kỳ bằng vải mềm để loại bỏ bụi kim loại. Nên thực hiện hiệu chuẩn định kỳ theo tiêu chuẩn ISO 17025 để đảm bảo độ chính xác trong hệ thống quản lý chất lượng.
