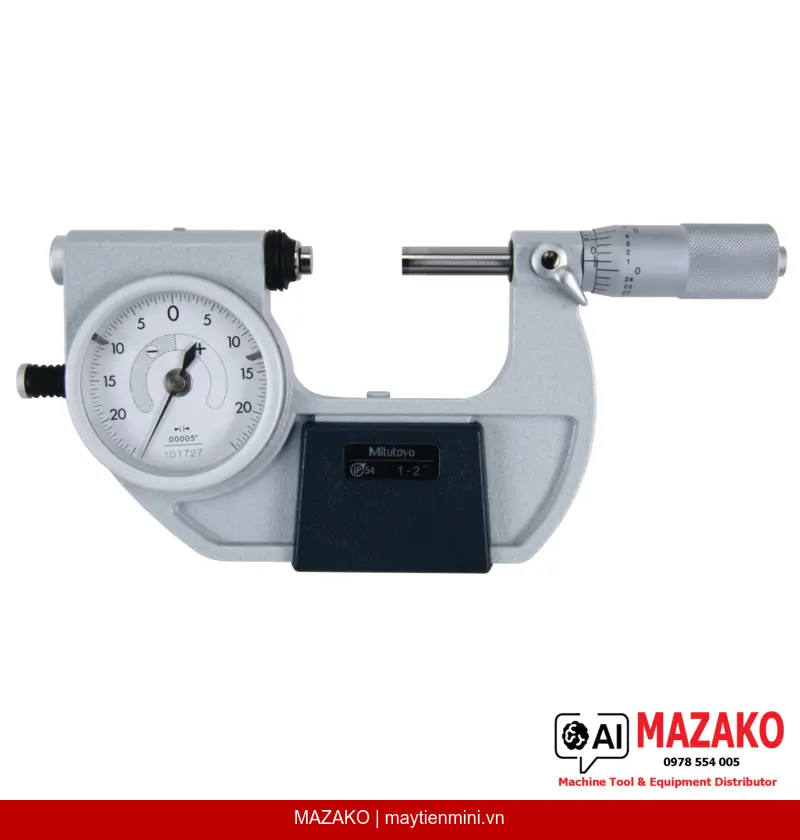

Panme Đồng Hồ So Nút Trái Mitutoyo 510-132 (1-2 inch)
Panme đồng hồ so cơ khí Mitutoyo 510-132, phạm vi đo 1–2 inch, độ chia 0,0001 inch, đe rút nhanh, nút thao tác bên trái, mặt đo carbide, phù hợp kiểm tra QC chính xác cao.
Mô tả sản phẩm
Panme đồng hồ so Mitutoyo 510-132 là dòng panme cơ khí (kim chỉ) chuyên dụng cho kiểm tra kích thước trong môi trường sản xuất công nghiệp. Thiết bị tích hợp đồng hồ so độ phân giải cao với cơ cấu rút đe nhanh, nút thao tác bố trí bên trái, giúp thao tác đo nhanh chóng và giảm sai số kẹp phôi trong quá trình kiểm tra QC/QA.
Đe Rút Nhanh
Hành trình rút đe 2 mm giúp lắp/tháo chi tiết đo nhanh, giảm thời gian chu kỳ kiểm tra trên chuyền sản xuất.
Đồng Hồ So Độ Phân Giải Cao
Đồng hồ so tích hợp với phạm vi chỉ thị ±0,0023 inch và độ chính xác bộ so sánh 1 μm, đảm bảo phát hiện sai lệch kích thước nhỏ nhất.
Mặt Đo Carbide Micro-Lap
Mặt đo và đe được gắn mũi carbide, xử lý micro-lap finish, đường kính ø8 mm, tăng độ bền và duy trì độ phẳng lâu dài trong điều kiện sử dụng liên tục.
Cơ Cấu Khoá Trục Đo
Trục đo ø8 mm trang bị cơ cấu khoá spindle, bước ren 0,5 mm, giữ cố định giá trị đo khi cần ghi nhận hoặc truyền số liệu.
Ứng Dụng Trong Sản Xuất Công Nghiệp
Panme đồng hồ so Mitutoyo 510-132 phù hợp cho các ứng dụng kiểm tra kích thước ngoài trong phạm vi 1–2 inch tại các nhà máy cơ khí, ô tô, điện tử và gia công kim loại. Cơ cấu đe rút nhanh kết hợp nút thao tác bên trái đặc biệt thuận tiện cho người thuận tay phải khi đo hàng loạt trên chuyền.
Tiêu Chuẩn Chất Lượng Mitutoyo
Sản phẩm được sản xuất theo tiêu chuẩn chất lượng Mitutoyo Nhật Bản. Bộ sản phẩm bao gồm hộp đựng, cờ lê chỉnh và chuẩn đặt, đảm bảo thiết bị được hiệu chỉnh đúng cách ngay khi đưa vào sử dụng. Núm xoay và ống thước hoàn thiện bề mặt satin chrome mờ, giảm phản xạ ánh sáng khi đọc số.
Lưu Ý Kỹ Thuật
Sai số truyền động trục đo (spindle feed error) 0,00015 inch và độ lặp lại 0,00002 inch đáp ứng yêu cầu kiểm tra chi tiết gia công chính xác cấp IT6–IT7. Nên kiểm tra hiệu chỉnh định kỳ bằng chuẩn đặt đi kèm trước mỗi ca sản xuất.
- Phạm vi đo 1–2 inch, độ chia 0,0001 inch
- Đồng hồ so tích hợp, phạm vi chỉ thị ±0,0023 inch
- Đe rút nhanh, hành trình 2 mm, nút thao tác bên trái
- Mặt đo carbide micro-lap, ø8 mm, độ phẳng 0,3 μm
- Độ song song mặt đo 0,000024 inch
- Lực đo 5–10 N, khối lượng 670 g
- Kèm hộp đựng, cờ lê và chuẩn đặt
Tư Vấn & Báo Giá Mitutoyo 510-132
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí / kim chỉ (Analog) |
| Hệ đo | Inch |
| Phạm vi đo | 1–2 inch |
| Độ chia (Graduation) | 0,0001 inch |
| Phạm vi chỉ thị đồng hồ so | ±0,0023 inch |
| Hành trình rút đe | 2 mm |
| Sai số truyền động trục đo | 0,00015 inch |
| Độ chính xác bộ so sánh đồng hồ | 1 μm |
| Độ lặp lại | 0,00002 inch |
| Độ phẳng mặt đo | 0,3 μm |
| Độ song song mặt đo | 0,000024 inch |
| Mặt đo | Carbide-tipped, micro-lap finish, ø8 mm |
| Trục đo (Spindle) | Có khoá trục, ø8 mm, bước ren 0,5 mm |
| Núm xoay và ống thước | Satin chrome, ø21 mm |
| Lực đo | 5–10 N |
| Nút thao tác | Bên trái |
| Phụ kiện đi kèm | Hộp đựng, cờ lê, chuẩn đặt |
| Khối lượng | 670 g |
Câu hỏi thường gặp
Panme đồng hồ so Mitutoyo 510-132 khác gì so với panme thông thường?
Mitutoyo 510-132 tích hợp đồng hồ so cơ khí (kim chỉ) bên cạnh thang đọc truyền thống, cho phép phát hiện ngay sai lệch kích thước trong phạm vi ±0,0023 inch mà không cần tính toán thêm. Ngoài ra, cơ cấu đe rút nhanh giúp lắp tháo chi tiết đo nhanh hơn nhiều so với panme tiêu chuẩn.
Nút thao tác bên trái trên 510-132 có ý nghĩa gì trong thực tế sử dụng?
Nút rút đe bố trí bên trái phù hợp cho người thuận tay phải: tay phải giữ thân panme và đọc số, tay trái điều khiển nút rút đe để đặt và lấy chi tiết. Bố cục này giúp thao tác đo hàng loạt trên chuyền nhanh và ít mỏi hơn so với nút bên phải.
Làm thế nào để hiệu chỉnh panme 510-132 trước khi sử dụng?
Sử dụng chuẩn đặt (setting standard) đi kèm trong hộp để kiểm tra điểm không ở 1 inch. Dùng cờ lê đi kèm để điều chỉnh ống thước (stem) đến vạch chuẩn nếu có sai lệch. Nên thực hiện hiệu chỉnh định kỳ đầu mỗi ca và khi thiết bị bị va đập.
Mặt đo carbide micro-lap trên 510-132 có ưu điểm gì so với mặt đo thép thông thường?
Mặt đo carbide có độ cứng cao hơn thép, chống mài mòn tốt hơn khi đo chi tiết kim loại liên tục. Xử lý micro-lap finish đảm bảo độ phẳng 0,3 μm, giúp duy trì độ chính xác đo lâu dài mà không cần mài lại mặt đo thường xuyên.
Mitutoyo 510-132 có phù hợp để kiểm tra chi tiết gia công CNC chính xác cao không?
Có. Với độ lặp lại 0,00002 inch và độ chính xác bộ so sánh 1 μm, thiết bị đáp ứng yêu cầu kiểm tra chi tiết gia công cấp IT6–IT7. Tuy nhiên, với chi tiết yêu cầu dung sai dưới IT5 hoặc cần lưu trữ dữ liệu số, nên cân nhắc dòng panme kỹ thuật số hoặc máy đo tọa độ 3 chiều.
