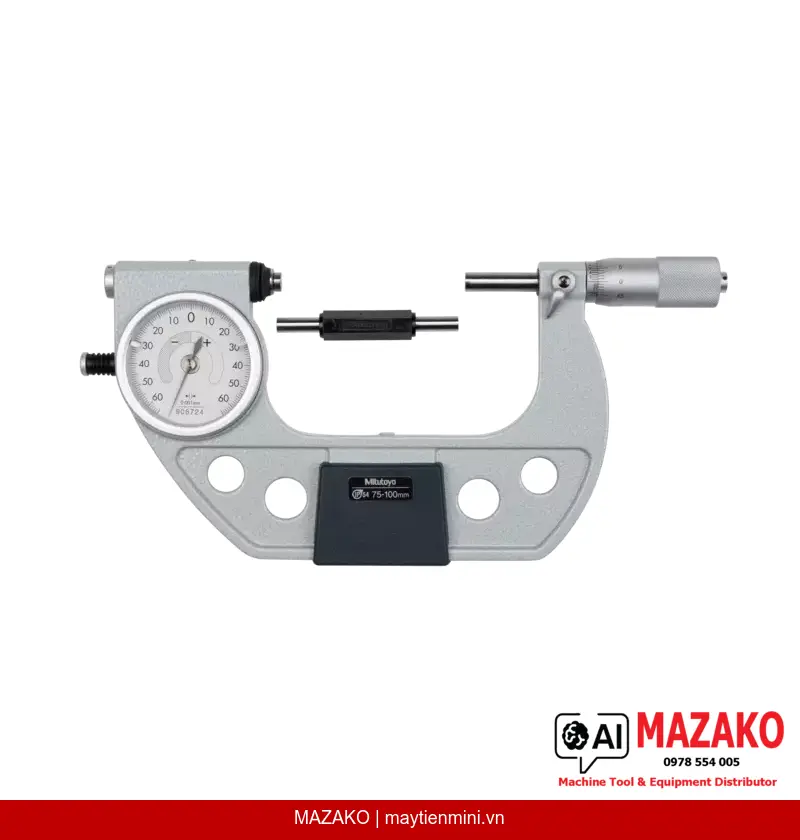

Panme Đồng Hồ So Nút Trái Mitutoyo 510-124 (75–100 mm)
Panme đồng hồ so cơ khí Mitutoyo 510-124, phạm vi đo 75–100 mm, nút vận hành bên trái, đe rút nhanh 2 mm, độ chính xác đồng hồ so 1 μm, phù hợp kiểm tra kích thước chi tiết gia công chính xác cao.
Mô tả sản phẩm
Panme đồng hồ so Mitutoyo 510-124 là dòng panme cơ khí chuyên dụng tích hợp đồng hồ so độ phân giải cao, thiết kế nút vận hành bên trái và cơ cấu rút đe nhanh, cho phép đo kiểm kích thước chi tiết gia công trong phạm vi 75–100 mm với độ chính xác lên tới 1 μm.
Đồng hồ so tích hợp độ phân giải cao
Đồng hồ so cơ khí đi kèm có phạm vi chỉ thị ±0,06 mm và độ chính xác 1 μm, cho phép phát hiện sai lệch kích thước nhỏ ngay trên dây chuyền sản xuất.
Cơ cấu rút đe nhanh (Rapid Retraction Anvil)
Đe rút nhanh với hành trình 2 mm giúp lắp và tháo chi tiết đo nhanh chóng, giảm thời gian thao tác và hạn chế mài mòn bề mặt đo.
Nút vận hành bên trái – thuận tiện thao tác
Nút điều khiển bố trí phía trái phù hợp với quy trình đo một tay, tăng năng suất kiểm tra trong môi trường sản xuất công nghiệp.
Bề mặt đo carbide độ bền cao
Mặt đo và đe được phủ hợp kim carbide, gia công micro-lap finish đường kính ø8 mm, đảm bảo độ phẳng 0,3 μm và độ song song 1 μm sau thời gian dài sử dụng.
Ứng dụng trong sản xuất và kiểm tra chất lượng
Mitutoyo 510-124 được ứng dụng rộng rãi trong các bộ phận QC/QA tại nhà máy cơ khí chính xác, gia công kim loại, sản xuất linh kiện ô tô và điện tử. Thiết bị phù hợp để đo kiểm kích thước ngoài của trục, bạc, vòng bi và các chi tiết trụ tròn trong dải 75–100 mm, đặc biệt khi cần so sánh nhanh với kích thước chuẩn thiết lập trước.
Độ chính xác và độ lặp lại đáng tin cậy
Với sai số tiến trục đầu đo (spindle feed error) chỉ 3 μm và độ lặp lại 0,4 μm, panme đồng hồ so 510-124 đảm bảo kết quả đo ổn định qua nhiều lần đo lặp lại — yêu cầu cốt lõi trong kiểm soát quá trình sản xuất (SPC).
Giao hàng đầy đủ phụ kiện

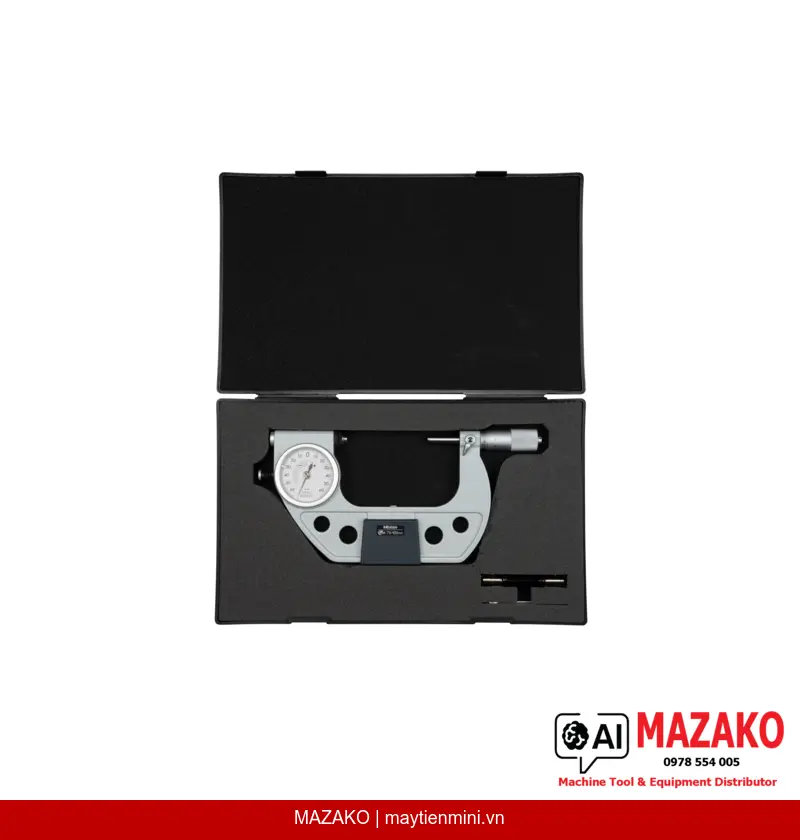

Sản phẩm được cung cấp kèm hộp đựng, cờ lê chỉnh và chuẩn thiết lập (setting standard), sẵn sàng đưa vào sử dụng ngay sau khi nhận hàng mà không cần mua thêm phụ kiện.
- Phạm vi đo 75–100 mm, thích hợp chi tiết cỡ trung và lớn
- Đồng hồ so cơ khí tích hợp, không cần pin hay nguồn điện
- Đe rút nhanh hành trình 2 mm, thao tác lắp chi tiết nhanh
- Nút vận hành trái, tối ưu quy trình đo một tay
- Bề mặt đo carbide ø8 mm, độ phẳng 0,3 μm, bền lâu dài
- Lực đo 5–10 N, phù hợp chi tiết nhạy cảm với biến dạng
- Thương hiệu Mitutoyo Nhật Bản — tiêu chuẩn công nghiệp toàn cầu
Báo giá Panme Đồng Hồ So Mitutoyo 510-124
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí (Analog) |
| Hệ đo | Metric |
| Phạm vi đo | 75–100 mm |
| Độ chia (Graduation) | 0,0001' |
| Phạm vi chỉ thị đồng hồ so | ±0,06 mm |
| Hành trình rút đe | 2 mm |
| Sai số tiến trục đầu đo | 3 µm |
| Độ chính xác đồng hồ so | 1 μm |
| Độ lặp lại | 0,4 µm |
| Độ phẳng mặt đo | 0,3 μm |
| Độ song song mặt đo | 1 μm |
| Mặt đo (Measuring face) | Carbide-tipped, micro-lap finish, ø8 mm |
| Đầu đo / Trục đo (Spindle) | Có khóa trục, ø8 mm, bước ren 0,5 mm |
| Vạch chia (Scale) | Núm xoay và thân thước hoàn thiện satin chrome, ø21 mm |
| Lực đo | 5–10 N |
| Nút vận hành | Bên trái |
| Phụ kiện đi kèm | Hộp, cờ lê chỉnh, chuẩn thiết lập (setting standard) |
| Khối lượng | 970 g |
Câu hỏi thường gặp
Panme đồng hồ so Mitutoyo 510-124 khác gì so với panme thông thường?
Mitutoyo 510-124 tích hợp thêm đồng hồ so cơ khí với phạm vi chỉ thị ±0,06 mm và độ chính xác 1 μm, cho phép so sánh trực tiếp kích thước chi tiết với giá trị chuẩn đã thiết lập. Ngoài ra, cơ cấu đe rút nhanh giúp thao tác lắp chi tiết đo nhanh hơn so với panme tiêu chuẩn thông thường.
Thiết bị này phù hợp để đo loại chi tiết nào?
510-124 phù hợp đo kích thước ngoài các chi tiết trụ tròn, trục, bạc, vòng bi và linh kiện gia công cơ khí chính xác trong dải 75–100 mm. Đặc biệt hiệu quả trong các dây chuyền cần so sánh kích thước hàng loạt với kích thước chuẩn cố định.
Nút vận hành bên trái có ý nghĩa gì trong thực tế sử dụng?
Nút vận hành bên trái cho phép người dùng điều khiển cơ cấu rút đe bằng ngón tay trái trong khi tay phải giữ chi tiết đo hoặc cầm thiết bị. Thiết kế này tối ưu hóa quy trình đo một tay, giảm mỏi và tăng năng suất trong ca sản xuất dài.
Sản phẩm có kèm chuẩn thiết lập (setting standard) không?
Có, Mitutoyo 510-124 được giao kèm hộp đựng, cờ lê chỉnh và chuẩn thiết lập (setting standard) phù hợp với phạm vi đo 75–100 mm. Người dùng có thể thiết lập điểm zero và hiệu chuẩn thiết bị ngay sau khi nhận hàng mà không cần mua thêm phụ kiện.
MAZAKO có cung cấp dịch vụ hiệu chuẩn cho Mitutoyo 510-124 không?
MAZAKO hỗ trợ tư vấn dịch vụ hiệu chuẩn thiết bị đo lường Mitutoyo theo tiêu chuẩn ISO phù hợp yêu cầu của nhà máy. Vui lòng liên hệ bộ phận kỹ thuật MAZAKO để được tư vấn lịch hiệu chuẩn và chứng chỉ đi kèm.
