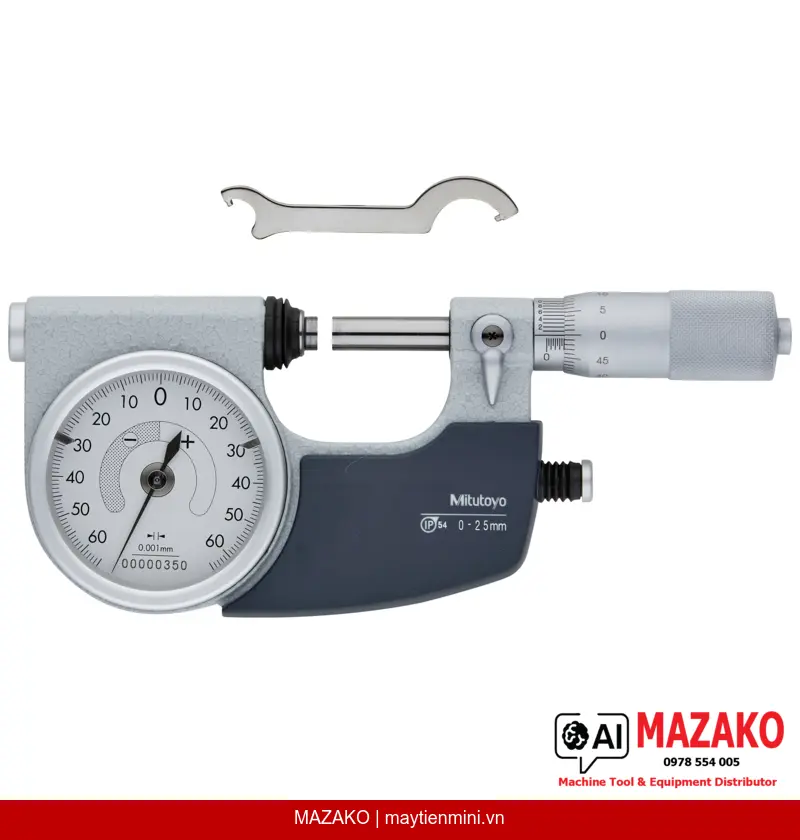

Panme Đồng Hồ So Đầu Đo Thu Hồi Nhanh Mitutoyo 510-121 (0-25mm)
Panme đồng hồ so cơ khí Mitutoyo 510-121, phạm vi đo 0-25mm, độ chia 0,001mm, đe thu hồi nhanh 2mm, độ chính xác đồng hồ so 1μm. Phù hợp kiểm tra chi tiết gia công chính xác cao.
Mô tả sản phẩm
Panme đồng hồ so Mitutoyo 510-121 là dòng panme cơ khí (analog) cao cấp tích hợp đồng hồ so độ phân giải cao, thiết kế nút vận hành bên phải và cơ chế đe thu hồi nhanh 2mm — cho phép thao tác đo nhanh, chính xác và nhất quán trong môi trường sản xuất công nghiệp.
Đe Thu Hồi Nhanh
Hành trình thu hồi đe 2mm giúp gá đặt và tháo chi tiết nhanh chóng mà không cần xoay núm xoay, tăng năng suất đo kiểm trên dây chuyền.
Đồng Hồ So Độ Phân Giải Cao
Đồng hồ so tích hợp có phạm vi chỉ thị ±0,06mm với độ chính xác 1μm và độ lặp lại 0,4μm, phù hợp kiểm soát dung sai chặt.
Bề Mặt Đo Carbide
Mặt đo ø8mm được gắn hợp kim cứng (carbide-tipped) và gia công micro-lap finish, đảm bảo độ phẳng 0,3μm và độ song song 0,6μm.
Thiết Kế Công Thái Học
Nút vận hành bên phải (Right), bề mặt núm xoay và ống thước hoàn thiện satin chrome ø21mm, lực đo được kiểm soát trong khoảng 5-10 N.
Ứng Dụng Trong Sản Xuất Công Nghiệp
Panme đồng hồ so 510-121 được sử dụng phổ biến tại các bộ phận QC/QA nhà máy cơ khí chính xác, ô tô, điện tử và hàng không. Thiết bị cho phép vừa đọc kích thước tuyệt đối trên vạch chia panme vừa quan sát độ lệch tức thời qua đồng hồ so — đặc biệt hiệu quả trong đo kiểm hàng loạt so với kích thước chuẩn.
Độ Tin Cậy Thương Hiệu Mitutoyo
Mitutoyo là thương hiệu đo lường hàng đầu Nhật Bản với tiêu chuẩn sản xuất ISO/JIS. Dòng panme đồng hồ so series 510 được hiệu chuẩn nghiêm ngặt, đáp ứng yêu cầu truy xuất nguồn gốc đo lường trong hệ thống quản lý chất lượng ISO 9001.
Sai Số Truyền Động Trục Đo Thấp
Sai số truyền động trục đo (spindle feed error) chỉ 3μm — đảm bảo kết quả đo nhất quán ngay cả khi thao tác liên tục nhiều lần trong ca sản xuất.
- Phạm vi đo 0-25mm, độ chia 0,001mm
- Đe thu hồi nhanh, hành trình 2mm, nút bên phải
- Đồng hồ so tích hợp độ chính xác 1μm, phạm vi ±0,06mm
- Mặt đo carbide ø8mm, độ phẳng 0,3μm
- Trục đo ø8mm có khóa trục, bước ren 0,5mm

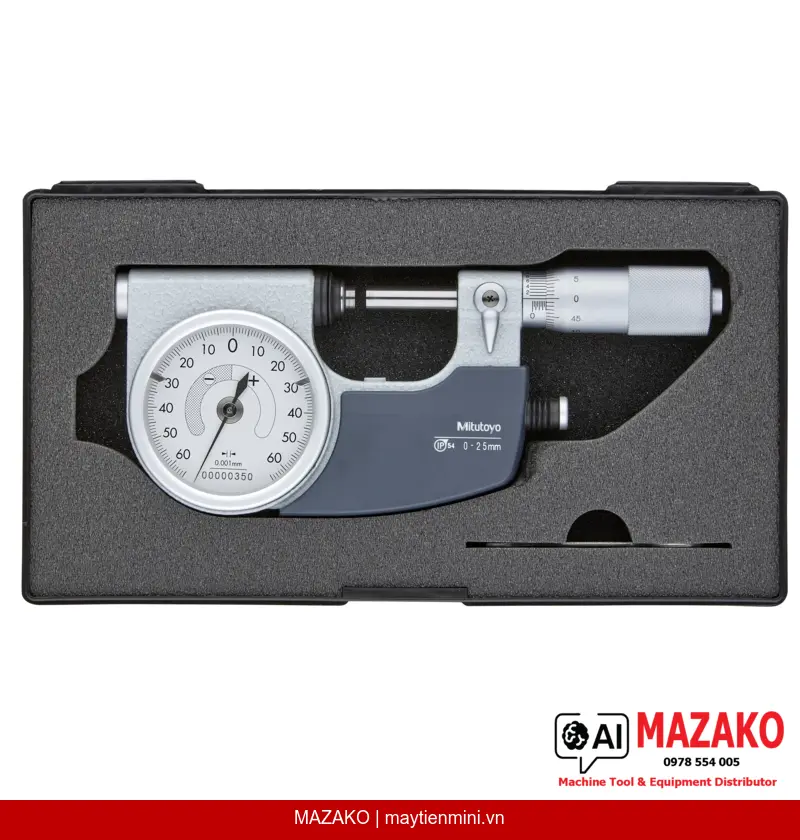

- Giao hàng kèm hộp đựng và cờ lê chuyên dụng
Tư Vấn & Báo Giá Panme Đồng Hồ So Mitutoyo 510-121
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí (Analog) |
| Hệ đo | Metric |
| Phạm vi đo | 0-25 mm |
| Độ chia (Graduation) | 0,001 mm |
| Phạm vi chỉ thị đồng hồ so | ±0,06 mm |
| Hành trình thu hồi đe | 2 mm |
| Sai số truyền động trục đo | 3 µm |
| Độ chính xác đồng hồ so | 1 μm |
| Độ lặp lại (Repeatability) | 0,4 µm |
| Độ phẳng mặt đo | 0,3 μm |
| Độ song song mặt đo | 0,6 μm |
| Mặt đo | Carbide-tipped, micro-lap finish, ø8 mm |
| Trục đo (Spindle) | Có khóa trục, ø8 mm, bước ren 0,5 mm |
| Núm xoay và ống thước | Satin chrome finish, ø21 mm |
| Lực đo | 5 - 10 N |
| Vị trí nút vận hành | Bên phải (Right) |
| Phụ kiện đi kèm | Hộp đựng, cờ lê chuyên dụng |
| Khối lượng | 520 g |
Câu hỏi thường gặp
Panme đồng hồ so Mitutoyo 510-121 khác gì so với panme thông thường?
Panme 510-121 tích hợp thêm đồng hồ so với độ chính xác 1μm và phạm vi chỉ thị ±0,06mm, cho phép người dùng vừa đọc kích thước tuyệt đối vừa quan sát ngay độ lệch so với kích thước chuẩn. Ngoài ra, cơ chế đe thu hồi nhanh giúp tăng tốc độ đo kiểm so với panme truyền thống.
Cơ chế đe thu hồi nhanh hoạt động như thế nào?
Khi nhấn nút vận hành (bên phải), đe sẽ thu lùi tức thời với hành trình 2mm, giúp đưa chi tiết vào vị trí đo mà không cần xoay núm xoay nhiều vòng. Sau khi thả nút, đe trở về vị trí tiếp xúc với lực đo được kiểm soát trong khoảng 5-10 N.
Thiết bị có phù hợp đo kiểm hàng loạt trên dây chuyền sản xuất không?
Có. Nhờ cơ chế đe thu hồi nhanh và đồng hồ so chỉ thị độ lệch tức thời, panme 510-121 đặc biệt hiệu quả trong kiểm tra hàng loạt so với kích thước chuẩn. Độ lặp lại 0,4μm đảm bảo kết quả đo nhất quán qua nhiều lần thao tác liên tiếp.
Mặt đo carbide có ưu điểm gì trong sử dụng thực tế?
Mặt đo carbide-tipped có độ cứng cao hơn thép thường, giúp chống mài mòn hiệu quả khi đo các chi tiết kim loại cứng. Gia công micro-lap finish đảm bảo độ phẳng 0,3μm và độ song song 0,6μm, duy trì độ chính xác đo lâu dài trong môi trường sản xuất.
MAZAKO có cung cấp dịch vụ hiệu chuẩn cho thiết bị này không?
MAZAKO cung cấp dịch vụ tư vấn, báo giá và hỗ trợ kỹ thuật cho toàn bộ dòng sản phẩm Mitutoyo. Về dịch vụ hiệu chuẩn định kỳ theo yêu cầu ISO 9001, khách hàng vui lòng liên hệ trực tiếp để được tư vấn phương án phù hợp với hệ thống quản lý chất lượng của nhà máy.
