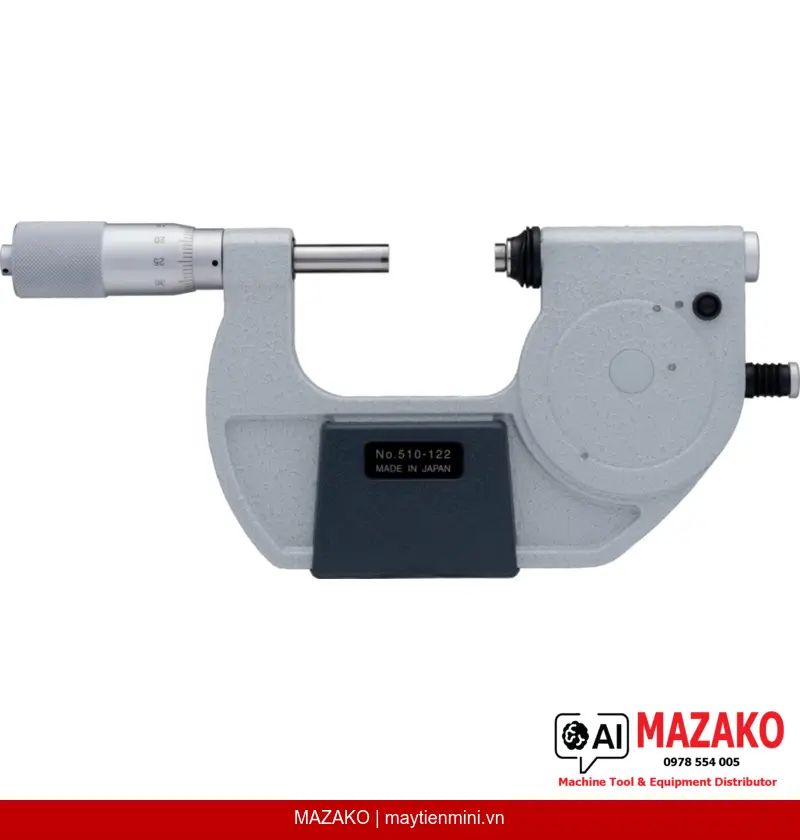

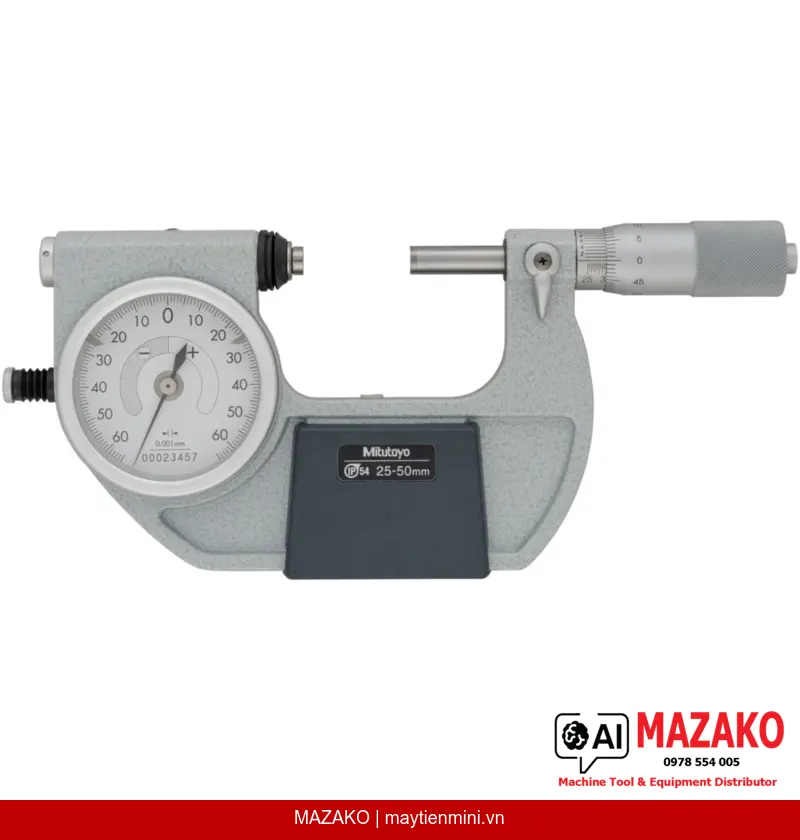

Panme Đồng Hồ So Cơ Khí Mitutoyo 510-122 (25-50mm, Nút Trái)
Panme đồng hồ so cơ khí Mitutoyo 510-122, phạm vi đo 25–50mm, độ chia 0,001mm, đe rút nhanh, nút vận hành bên trái, độ chính xác đồng hồ so 1μm.
Mô tả sản phẩm
Panme đồng hồ so cơ khí Mitutoyo 510-122 là thiết bị đo ngoài chuyên dụng tích hợp đồng hồ so độ phân giải cao, phạm vi đo 25–50mm. Thiết kế đe rút nhanh (rapid-retraction anvil) với nút vận hành bên trái giúp tăng tốc độ thao tác kiểm tra trong môi trường sản xuất liên tục.
Đồng Hồ So Độ Phân Giải Cao
Đồng hồ so tích hợp với độ chính xác 1μm và độ lặp lại 0,4μm, cho phép phát hiện sai lệch kích thước cực nhỏ ngay trên dây chuyền kiểm tra.
Đe Rút Nhanh
Hành trình rút đe 2mm giúp gá đặt chi tiết nhanh chóng mà không cần xoay núm xoay nhiều vòng, tiết kiệm đáng kể thời gian đo hàng loạt.
Bề Mặt Đo Carbide
Mặt đo được làm từ hợp kim carbide, gia công micro-lap, đường kính ø8mm, đảm bảo độ phẳng 0,3μm và độ song song 0,6μm theo tiêu chuẩn Mitutoyo.
Kết Cấu Cơ Khí Bền Vững
Thân thước và núm xoay hoàn thiện chrome mờ, đường kính ø21mm, bước ren trục đo 0,5mm, có khóa trục đo, phù hợp sử dụng lâu dài trong môi trường công nghiệp.
Ứng Dụng Trong Kiểm Soát Chất Lượng
Panme đồng hồ so 510-122 được thiết kế cho các bộ phận QC/QA cần kiểm tra nhanh kích thước ngoài trong khoảng 25–50mm với yêu cầu độ chính xác cao. Dải chỉ thị đồng hồ so ±0,06mm cho phép phát hiện ngay các chi tiết nằm ngoài dung sai mà không cần đọc giá trị tuyệt đối trên thang thước.
Lợi Thế Kỹ Thuật So Với Panme Thông Thường
So với panme đo ngoài thông thường, model 510-122 bổ sung chức năng so sánh tương tự đồng hồ so ngay trên thân dụng cụ. Người vận hành có thể thiết lập kích thước chuẩn bằng cữ chuẩn đi kèm, sau đó kiểm tra hàng loạt dựa vào kim chỉ đồng hồ — phương pháp phổ biến trong sản xuất cơ khí chính xác và ngành ô tô.
Bộ Phụ Kiện Đi Kèm
Sản phẩm được giao kèm hộp đựng, cờ lê điều chỉnh và cữ chuẩn — đủ điều kiện để hiệu chỉnh và đưa vào sử dụng ngay.
- Phạm vi đo 25–50mm, độ chia 0,001mm
- Đồng hồ so cơ khí, dải chỉ thị ±0,06mm, độ chính xác 1μm
- Đe rút nhanh, hành trình rút 2mm, nút vận hành bên trái
- Mặt đo carbide micro-lap, ø8mm, độ phẳng 0,3μm
- Lực đo 5–10N, khóa trục đo tích hợp
- Thương hiệu Mitutoyo — tiêu chuẩn đo lường công nghiệp toàn cầu
Tư Vấn & Báo Giá Panme Đồng Hồ So Mitutoyo 510-122
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí (Analog) |
| Hệ đo | Metric |
| Phạm vi đo | 25–50 mm |
| Độ chia | 0,001 mm |
| Dải chỉ thị đồng hồ so | ±0,06 mm |
| Hành trình rút đe | 2 mm |
| Sai số truyền động trục đo | 3 µm |
| Độ chính xác đồng hồ so | 1 µm |
| Độ lặp lại | 0,4 µm |
| Độ phẳng mặt đo | 0,3 µm |
| Độ song song mặt đo | 0,6 µm |
| Mặt đo | Carbide, micro-lap, ø8 mm |
| Trục đo | Có khóa trục, ø8 mm, bước ren 0,5 mm |
| Thang chia / Núm xoay | Chrome mờ, ø21 mm |
| Lực đo | 5–10 N |
| Nút vận hành | Bên trái |
| Phụ kiện đi kèm | Hộp đựng, cờ lê, cữ chuẩn |
| Khối lượng | 670 g |
Câu hỏi thường gặp
Panme đồng hồ so Mitutoyo 510-122 khác gì so với panme đo ngoài thông thường?
Model 510-122 tích hợp thêm đồng hồ so cơ khí có dải chỉ thị ±0,06mm và độ chính xác 1μm ngay trên thân dụng cụ. Tính năng này cho phép người dùng kiểm tra nhanh độ lệch kích thước so với cữ chuẩn mà không cần đọc giá trị tuyệt đối, phù hợp cho kiểm tra hàng loạt trên dây chuyền sản xuất.
Tính năng đe rút nhanh trên 510-122 hoạt động như thế nào?
Đe của 510-122 có thể rút lui tối đa 2mm bằng cách nhấn nút vận hành bên trái, giúp gá đặt chi tiết đo vào vị trí nhanh chóng mà không cần xoay núm xoay nhiều vòng. Sau khi thả nút, lực đo được giữ ổn định trong khoảng 5–10N nhờ cơ cấu lò xo tích hợp.
Làm thế nào để hiệu chỉnh panme 510-122 trước khi sử dụng?
Sử dụng cữ chuẩn (setting standard) đi kèm trong hộp để thiết lập điểm zero cho đồng hồ so. Điều chỉnh bằng cờ lê đi kèm theo hướng dẫn của Mitutoyo. Nên thực hiện hiệu chỉnh ở nhiệt độ phòng ổn định (20°C) để đảm bảo độ chính xác.
Mặt đo carbide micro-lap có ưu điểm gì trong môi trường công nghiệp?
Mặt đo bằng hợp kim carbide có độ cứng cao, chịu mài mòn tốt hơn thép thông thường, kéo dài tuổi thọ thiết bị trong điều kiện đo lặp đi lặp lại. Gia công micro-lap đảm bảo độ phẳng 0,3μm và độ song song 0,6μm, duy trì độ chính xác đo lâu dài.
MAZAKO có cung cấp dịch vụ hiệu chuẩn cho panme Mitutoyo 510-122 không?
MAZAKO cung cấp tư vấn về dịch vụ hiệu chuẩn thiết bị đo lường Mitutoyo theo tiêu chuẩn ISO. Khách hàng có thể liên hệ trực tiếp để được hướng dẫn quy trình hiệu chuẩn và chu kỳ kiểm định phù hợp với yêu cầu hệ thống quản lý chất lượng của đơn vị.
