Panme Đo Trong Thay Thế Cần Đo Mitutoyo 141-206 (50-300mm)
Panme đo trong Mitutoyo 141-206 với bộ cần đo thay thế, phạm vi đo 50–300mm, độ chia 0,01mm, đầu đo thép cứng, phù hợp đo lỗ lớn trong sản xuất cơ khí chính xác.
Mô tả sản phẩm
Panme đo trong Mitutoyo 141-206 là giải pháp đo kích thước lỗ và bề mặt trong từ 50mm đến 300mm nhờ bộ cần đo thay thế (interchangeable rods) kết hợp với vòng đệm nối (spacing collar). Sản phẩm thuộc dòng panme cơ khí (analog) chuyên dụng cho môi trường sản xuất công nghiệp đòi hỏi độ chính xác cao.
Phạm vi đo rộng 50–300mm
Bộ 5 cần đo thay thế (100, 150, 200, 250, 300mm) kết hợp vòng đệm nối 12mm cho phép bao phủ toàn bộ dải đo 50–300mm chỉ với một đầu panme duy nhất.
Độ chia 0,01mm — đọc giá trị chính xác
Núm xoay và thân thước hoàn thiện satin chrome, bước ren trục đo 0,5mm, kèm khóa trục đo giúp cố định vị trí đo và đọc giá trị ổn định.
Đầu đo thép cứng chịu mài mòn
Bề mặt đo làm từ thép được tôi cứng (hardened steel), đảm bảo độ bền lâu dài và duy trì độ chính xác sau nhiều chu kỳ sử dụng trong sản xuất.
Bộ đầy đủ, sẵn sàng sử dụng ngay

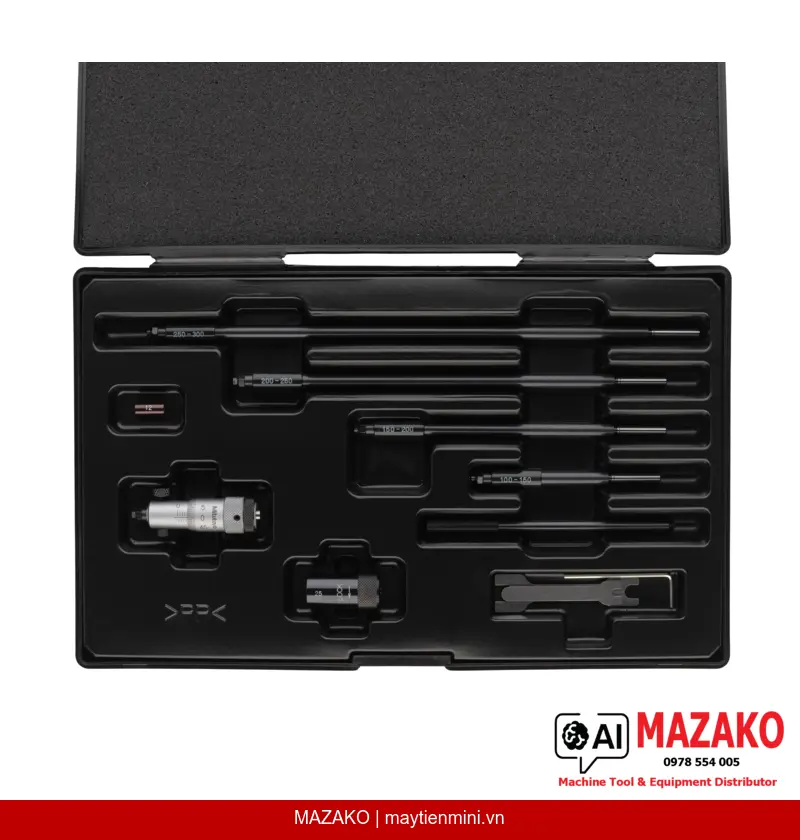

Sản phẩm được giao kèm hộp đựng, 5 cần đo thay thế, 1 vòng đệm nối và đầu panme 141-025 — không cần mua thêm phụ kiện khi đưa vào sử dụng.
Nguyên lý đo và cấu tạo
Panme đo trong 141-206 sử dụng phương pháp đo 2 điểm tiếp xúc (2-point measurement). Khoảng dịch chuyển đo của đầu panme là 13mm. Để mở rộng phạm vi đo, người dùng lắp thêm cần đo thay thế có độ dài tương ứng và vòng đệm nối 12mm. Cơ chế này giúp đơn giản hóa quy trình đo các chi tiết lỗ lớn mà không cần nhiều thiết bị riêng biệt.
Ứng dụng trong sản xuất công nghiệp
Thiết bị phù hợp để kiểm tra kích thước lỗ xy lanh, lỗ hộp số, lỗ ổ đỡ và các chi tiết cơ khí có đường kính trong lớn tại các bộ phận QC/QA, xưởng gia công cơ khí chính xác và phòng kiểm định kỹ thuật.
Thương hiệu Mitutoyo — Tiêu chuẩn đo lường toàn cầu
Mitutoyo là thương hiệu đo lường hàng đầu Nhật Bản với hơn 80 năm kinh nghiệm. Dòng panme đo trong thay thế cần đo được sản xuất theo tiêu chuẩn JIS, đảm bảo độ tin cậy và truy xuất nguồn gốc hiệu chuẩn đầy đủ.
- Phạm vi đo: 50–300mm — phù hợp đo lỗ lớn trong cơ khí nặng
- Độ chia 0,01mm — đáp ứng yêu cầu dung sai trung bình đến cao
- Bộ 5 cần đo thay thế: 100, 150, 200, 250, 300mm
- Vòng đệm nối 12mm mở rộng linh hoạt khoảng đo
- Khóa trục đo giúp cố định và đọc số liệu chính xác
- Hoàn thiện satin chrome chống chói, dễ đọc trong điều kiện ánh sáng nhà máy
- Giao hàng đầy đủ bộ — sẵn sàng hiệu chuẩn và đưa vào sử dụng
Yêu cầu báo giá Panme Đo Trong Mitutoyo 141-206
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Hệ đo | Metric |
| Loại hiển thị | Cơ khí / kim chỉ (Analog) |
| Phạm vi đo | 50–300 mm |
| Khoảng dịch chuyển đo | 13 mm |
| Độ chia | 0,01 mm |
| Hoàn thiện bề mặt | Núm xoay và thân thước satin chrome |
| Trục đo | Bước ren 0,5 mm, có khóa trục đo |
| Bề mặt đo | Thép tôi cứng (Hardened steel) |
| Phương pháp đo | 2 điểm tiếp xúc |
| Vòng đệm nối | 1 chiếc (12 mm) |
| Cần đo thay thế | 5 chiếc (100, 150, 200, 250, 300 mm) |
| Đầu panme tiêu chuẩn đi kèm | Mitutoyo 141-025 |
| Giao hàng bao gồm | Hộp đựng, 5 cần đo thay thế, 1 vòng đệm nối, đầu panme 141-025 |
| Khối lượng | 275 g |
Câu hỏi thường gặp
Panme đo trong Mitutoyo 141-206 có thể đo được kích thước nào?
Thiết bị có phạm vi đo từ 50mm đến 300mm. Để đạt toàn bộ dải đo này, người dùng lắp kết hợp các cần đo thay thế (100, 150, 200, 250, 300mm) với vòng đệm nối 12mm vào đầu panme 141-025. Khoảng dịch chuyển đo của đầu panme là 13mm.
Bộ sản phẩm 141-206 giao hàng bao gồm những gì?
Bộ sản phẩm giao đầy đủ gồm: đầu panme Mitutoyo 141-025, 5 cần đo thay thế (100, 150, 200, 250, 300mm), 1 vòng đệm nối 12mm và hộp đựng. Người dùng không cần mua thêm phụ kiện để sử dụng ngay.
Độ chia 0,01mm của thiết bị này phù hợp với ứng dụng nào?
Độ chia 0,01mm phù hợp với các ứng dụng kiểm tra dung sai trung bình đến cao như đo lỗ xy lanh, lỗ ổ đỡ, lỗ hộp số trong cơ khí chính xác. Nếu yêu cầu độ phân giải cao hơn (0,001mm), cần cân nhắc dòng panme kỹ thuật số của Mitutoyo.
Làm thế nào để lắp cần đo thay thế đúng cách?
Người dùng chọn cần đo có độ dài phù hợp với kích thước lỗ cần đo, sau đó lắp vào đầu panme 141-025 theo hướng dẫn của Mitutoyo. Vòng đệm nối 12mm được dùng để bù khoảng cách khi cần mở rộng phạm vi đo. Nên kiểm tra điểm zero trước mỗi ca đo để đảm bảo độ chính xác.
Thiết bị 141-206 có cần hiệu chuẩn định kỳ không?
Có. Theo tiêu chuẩn hệ thống quản lý chất lượng ISO 9001 và các tiêu chuẩn đo lường công nghiệp, panme đo trong cần được hiệu chuẩn định kỳ (thường 6–12 tháng/lần tùy tần suất sử dụng). MAZAKO có thể hỗ trợ tư vấn dịch vụ hiệu chuẩn phù hợp với yêu cầu của nhà máy.
