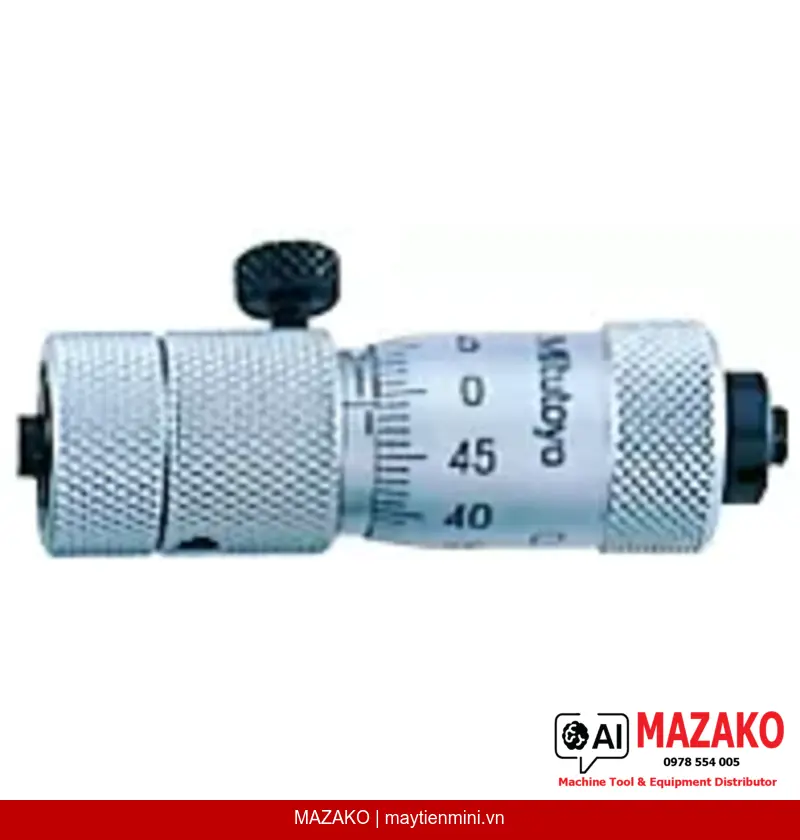

Panme Đo Trong Dạng Thanh Nối Mũi Đo Carbide Mitutoyo 137-217
Panme đo trong dạng thanh nối Mitutoyo 137-217, phạm vi đo 2–12 inch, độ chia 0,001 inch, mũi đo carbide, kèm 5 thanh nối và đầu đo 137-014.
Mô tả sản phẩm
Panme đo trong dạng thanh nối Mitutoyo 137-217 là dòng panme đo trong kiểu thanh nối mở rộng (extension rod type), cho phép mở rộng phạm vi đo lên đến 12 inch bằng cách lắp ghép các thanh nối thay thế được. Mũi đo bằng hợp kim carbide giúp tăng độ bền và tuổi thọ sử dụng trong môi trường sản xuất công nghiệp.
Mũi Đo Carbide Cao Cấp
Bề mặt tiếp xúc đo được làm từ hợp kim carbide, chống mài mòn vượt trội, đảm bảo độ chính xác ổn định sau nhiều chu kỳ sử dụng liên tục trong nhà máy.
Thanh Nối Thay Thế Linh Hoạt
Đi kèm 5 thanh nối (0,5; 1; 2 (×2 chiếc); 4 inch) gắn lò xo trong ống bảo vệ, dễ dàng lắp đổi để mở rộng phạm vi đo từ 2 đến 12 inch mà không cần thay toàn bộ dụng cụ.
Độ Chia 0,001 Inch
Núm xoay và thân thước hoàn thiện satin chrome, bước ren trục đo 0,025 inch, cho phép đọc trị số với độ chia 0,001 inch, phù hợp yêu cầu kiểm tra kích thước chính xác cao.
Đo 2 Điểm Tiêu Chuẩn
Phương pháp đo 2 điểm tiêu chuẩn, phù hợp kiểm tra đường kính trong lỗ, xylanh và các chi tiết cần đo kích thước trong với độ chính xác cao trong quy trình QC/QA.
Phạm Vi Đo và Giới Hạn Sai Số
Mitutoyo 137-217 có phạm vi đo 2–12 inch với bước đo 0,5 inch. Giới hạn sai số được xác định theo công thức ±(0,00015 + 0,00005 × số thanh nối + 0,00005 × (chiều dài đo tối đa/2)) inch, đảm bảo tính truy xuất nguồn gốc đo lường và phù hợp yêu cầu kiểm soát chất lượng theo tiêu chuẩn quốc tế.
Bộ Phụ Kiện Đi Kèm
Sản phẩm được giao kèm hộp đựng, cờ lê vặn, 5 thanh nối mở rộng và đầu đo panme 137-014, sẵn sàng đưa vào sử dụng ngay mà không cần mua thêm phụ kiện.
Lưu Ý Kỹ Thuật Khi Sử Dụng
Số lượng thanh nối lắp vào ảnh hưởng trực tiếp đến giới hạn sai số tổng thể. Nên hiệu chỉnh dụng cụ định kỳ và lưu trữ ở nhiệt độ phòng ổn định để duy trì độ chính xác tối ưu.
- Phạm vi đo: 2–12 inch, bước đo 0,5 inch
- Độ chia: 0,001 inch trên thân thước satin chrome
- Mũi đo carbide chống mài mòn cao
- 5 thanh nối đi kèm, gắn lò xo trong ống bảo vệ
- Phương pháp đo 2 điểm, phù hợp QC/QA công nghiệp
- Kèm đầu đo panme 137-014 và cờ lê vặn
- Khối lượng: 305 g
Mua Panme Đo Trong Mitutoyo 137-217 Tại MAZAKO
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Hệ đo | Inch |
| Kiểu hiển thị | Cơ khí / kim chỉ (Analog) |
| Phạm vi đo | 2–12 inch |
| Bước đo (Measuring span) | 0,5 inch |
| Độ chia (Graduation) | 0,001 inch |
| Giới hạn sai số | ±(0,00015 + 0,00005 × số thanh nối + 0,00005 × (chiều dài đo tối đa/2)) inch |
| Thân thước / Núm xoay | Hoàn thiện satin chrome, ø15 mm |
| Bước ren trục đo | 0,025 inch |
| Bề mặt đo (Measuring face) | Carbide |
| Phương pháp đo | 2 điểm |
| Thanh nối đi kèm | 5 chiếc (0,5; 1; 2 (×2 chiếc); 4 inch) |
| Sai số tiến trục đo | 0,00015 inch |
| Phụ kiện đi kèm | Hộp đựng, cờ lê vặn, 5 thanh nối, đầu đo panme 137-014 |
| Khối lượng | 305 g |
Câu hỏi thường gặp
Mitutoyo 137-217 có phạm vi đo bao nhiêu và mở rộng bằng cách nào?
Panme đo trong 137-217 có phạm vi đo cơ bản từ 2 đến 12 inch. Để mở rộng phạm vi, người dùng lắp thêm các thanh nối thay thế được (5 chiếc đi kèm: 0,5; 1; 2 (×2); 4 inch) vào đầu đo panme. Các thanh nối được gắn lò xo và bọc trong ống bảo vệ giúp lắp đổi nhanh và an toàn.
Mũi đo carbide trên 137-217 có ưu điểm gì so với mũi đo thép thường?
Mũi đo carbide có độ cứng và khả năng chống mài mòn vượt trội so với thép thường, giúp duy trì hình dạng bề mặt tiếp xúc sau nhiều chu kỳ đo liên tiếp. Điều này đặc biệt quan trọng khi kiểm tra chi tiết có vật liệu cứng hoặc trong môi trường sản xuất khối lượng lớn.
Giới hạn sai số của Mitutoyo 137-217 được tính như thế nào?
Giới hạn sai số được tính theo công thức ±(0,00015 + 0,00005 × số thanh nối + 0,00005 × (chiều dài đo tối đa/2)) inch. Điều này có nghĩa là sai số tăng theo số thanh nối được lắp thêm và chiều dài đo, vì vậy nên sử dụng số thanh nối tối thiểu cần thiết để đạt phạm vi đo yêu cầu.
Bộ sản phẩm Mitutoyo 137-217 bao gồm những gì khi giao hàng?
Sản phẩm được giao kèm hộp đựng chuyên dụng, cờ lê vặn, 5 thanh nối mở rộng (0,5; 1; 2 (×2 chiếc); 4 inch) và đầu đo panme Mitutoyo 137-014. Bộ đầy đủ này sẵn sàng sử dụng ngay mà không cần mua thêm phụ kiện rời.
Panme đo trong 137-217 phù hợp ứng dụng kiểm tra nào trong nhà máy?
Sản phẩm phù hợp kiểm tra đường kính trong của lỗ lớn, xylanh, bạc, hộp số và các chi tiết cơ khí có kích thước trong từ 2 đến 12 inch. Phương pháp đo 2 điểm và độ chia 0,001 inch đáp ứng yêu cầu QC/QA trong ngành gia công cơ khí chính xác và lắp ráp công nghiệp.
