Panme Đo Trong Dạng Thanh Nối Mũi Đo Carbide Mitutoyo 137-208
Panme đo trong dạng thanh nối Mitutoyo 137-208, phạm vi đo 50–500 mm, độ chia 0,01 mm, mũi đo carbide, kèm 6 thanh nối. Phù hợp đo lỗ lớn trong sản xuất cơ khí chính xác.
Mô tả sản phẩm
Mitutoyo 137-208 là panme đo trong dạng thanh nối (tubular inside micrometer) với mũi đo carbide, cho phép mở rộng phạm vi đo từ 50 mm lên đến 500 mm nhờ hệ thống 6 thanh nối hoán đổi. Thiết kế bọc lò xo trong ống bảo vệ giúp bảo vệ thanh nối và đảm bảo kết nối ổn định trong quá trình đo.
Mũi Đo Carbide
Bề mặt đo được làm từ hợp kim carbide, chịu mài mòn cao, duy trì độ chính xác lâu dài trong môi trường sản xuất công nghiệp liên tục.
Hệ Thống Thanh Nối Linh Hoạt
Bộ 6 thanh nối (13, 25, 50×2, 100, 200 mm) gắn lò xo trong ống bảo vệ, dễ dàng hoán đổi để mở rộng phạm vi đo lên 500 mm mà không cần thêm dụng cụ.
Độ Chính Xác Kiểm Soát
Độ chia 0,01 mm, sai số bước tiến đầu đo 3 µm, giới hạn sai số tính theo công thức chuẩn Mitutoyo đảm bảo truy xuất nguồn gốc đo lường.
Phương Pháp Đo 2 Điểm
Đo theo nguyên lý 2 điểm tiếp xúc trực tiếp, phù hợp kiểm tra đường kính lỗ trụ trong gia công cơ khí, đúc, và lắp ráp chính xác.
Phạm Vi Ứng Dụng
Panme đo trong 137-208 được sử dụng phổ biến trong kiểm tra đường kính lỗ lớn trên các chi tiết máy, xi lanh, vỏ hộp số và các cụm lắp ráp yêu cầu dung sai chặt. Phạm vi đo rộng 50–500 mm đáp ứng nhiều kích cỡ sản phẩm chỉ với một bộ dụng cụ duy nhất.
Thiết Kế Núm Xoay và Thân Thước
Núm xoay (thimble) và thân thước (sleeve) hoàn thiện bề mặt satin chrome, đường kính núm xoay ø15 mm, bước ren trục đo 0,5 mm. Lớp hoàn thiện satin giảm phản chiếu ánh sáng, hỗ trợ đọc số liệu chính xác trong điều kiện chiếu sáng nhà xưởng.
Bộ Phụ Kiện Đi Kèm

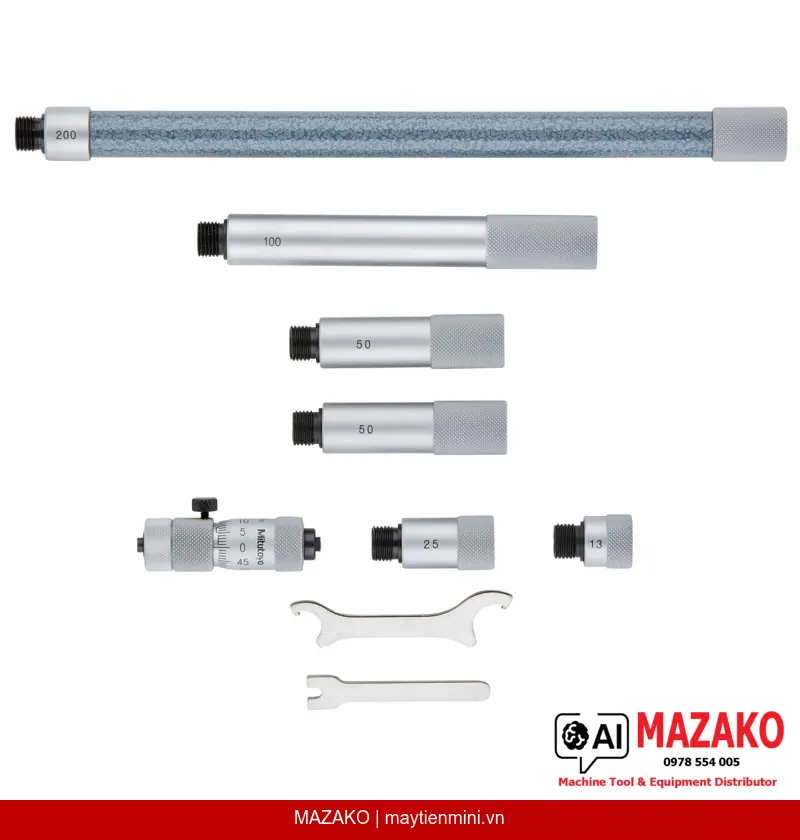

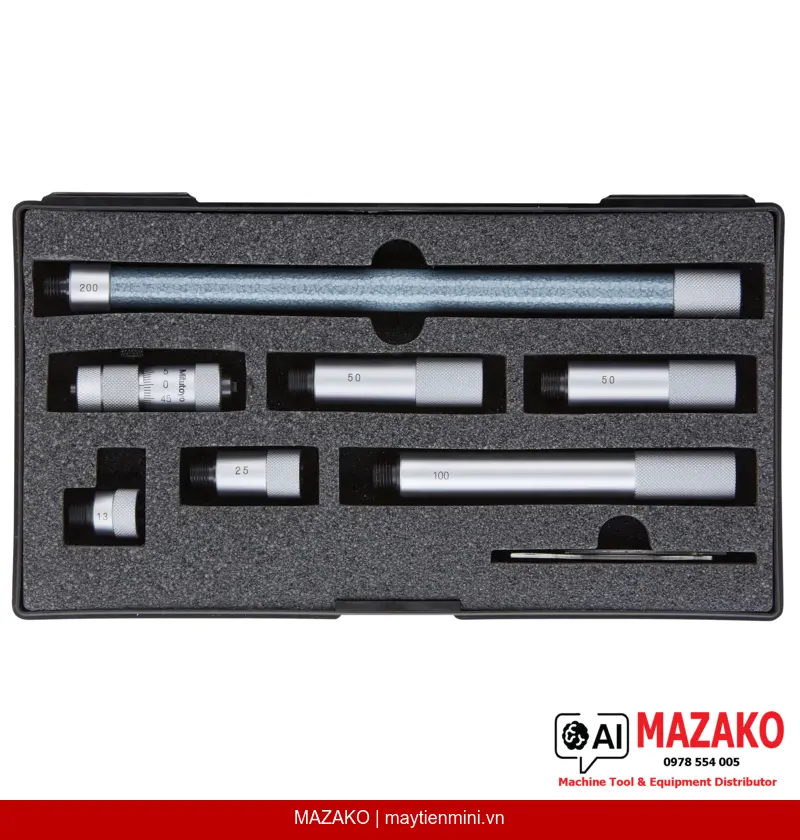

Sản phẩm được giao kèm hộp đựng, cờ lê vặn, 6 thanh nối (13, 25, 50 mm×2, 100, 200 mm) và đầu đo panme Mitutoyo 137-013. Trọng lượng toàn bộ bộ dụng cụ 460 g.
- Phạm vi đo 50–500 mm, khoảng đo một lần (measuring span) 13 mm
- Độ chia 0,01 mm, sai số bước tiến đầu đo 3 µm
- Mũi đo carbide chống mài mòn, kéo dài tuổi thọ dụng cụ
- 6 thanh nối hoán đổi, gắn lò xo trong ống bảo vệ
- Đầu đo panme Mitutoyo 137-013 đi kèm
- Khối lượng 460 g, thiết kế gọn nhẹ cho thao tác tay
Tư Vấn & Báo Giá Mitutoyo 137-208
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Hệ đo | Metric |
| Kiểu hiển thị | Cơ khí / kim chỉ (Analog) |
| Phạm vi đo | 50–500 mm |
| Khoảng đo một lần (Measuring span) | 13 mm |
| Độ chia (Graduation) | 0,01 mm |
| Sai số bước tiến đầu đo (Spindle feed error) | 3 µm |
| Giới hạn sai số (Limit of error) | ±(3 + số thanh nối + chiều dài đo lớn nhất/50) µm |
| Thân thước và núm xoay | Hoàn thiện satin chrome, ø15 mm |
| Bước ren trục đo (Spindle pitch) | 0,5 mm |
| Vật liệu mũi đo | Carbide |
| Phương pháp đo | 2 điểm tiếp xúc |
| Thanh nối (Extension rods) | 6 thanh: 13, 25, 50 (×2), 100, 200 mm |
| Phụ kiện đi kèm | Hộp đựng, cờ lê, 6 thanh nối, đầu đo panme 137-013 |
| Khối lượng | 460 g |
Câu hỏi thường gặp
Mitutoyo 137-208 đo được tối đa bao nhiêu mm?
Bộ panme đo trong 137-208 có phạm vi đo từ 50 mm đến 500 mm khi sử dụng đầy đủ 6 thanh nối đi kèm. Khoảng đo của đầu đo trong một lần xoay là 13 mm. Người dùng lắp thêm thanh nối để đạt kích thước cần đo trong phạm vi đó.
Tại sao mũi đo carbide lại quan trọng trong panme đo trong?
Mũi đo carbide có độ cứng cao hơn nhiều so với thép thông thường, giúp chống mài mòn khi tiếp xúc liên tục với bề mặt lỗ kim loại. Điều này đảm bảo bề mặt đo duy trì hình học chính xác sau thời gian dài sử dụng, bảo vệ độ chính xác của dụng cụ trong môi trường sản xuất công nghiệp.
Cách tính giới hạn sai số của Mitutoyo 137-208 như thế nào?
Giới hạn sai số được tính theo công thức: ±(3 + số thanh nối đang dùng + chiều dài đo lớn nhất/50) µm. Ví dụ, khi đo ở 200 mm với 2 thanh nối, sai số tối đa là ±(3+2+200/50) = ±9 µm. Công thức này phản ánh sai số tích lũy khi tăng số thanh nối và chiều dài đo.
Đầu đo panme 137-013 đi kèm có thể mua riêng không?
Đầu đo Mitutoyo 137-013 là phụ kiện tiêu chuẩn đi kèm bộ 137-208 và có thể đặt mua riêng như phụ tùng thay thế. Liên hệ MAZAKO để kiểm tra tình trạng hàng và báo giá đầu đo riêng lẻ.
Panme đo trong 137-208 có phù hợp đo xi lanh động cơ không?
Có, 137-208 phù hợp đo đường kính lỗ xi lanh động cơ có kích thước trong phạm vi 50–500 mm. Tuy nhiên, cần lưu ý đây là panme đo trong dạng 2 điểm tiếp xúc, nên cần thực hiện nhiều lần đo ở các góc khác nhau để kiểm tra độ ô van của lỗ xi lanh đầy đủ.
