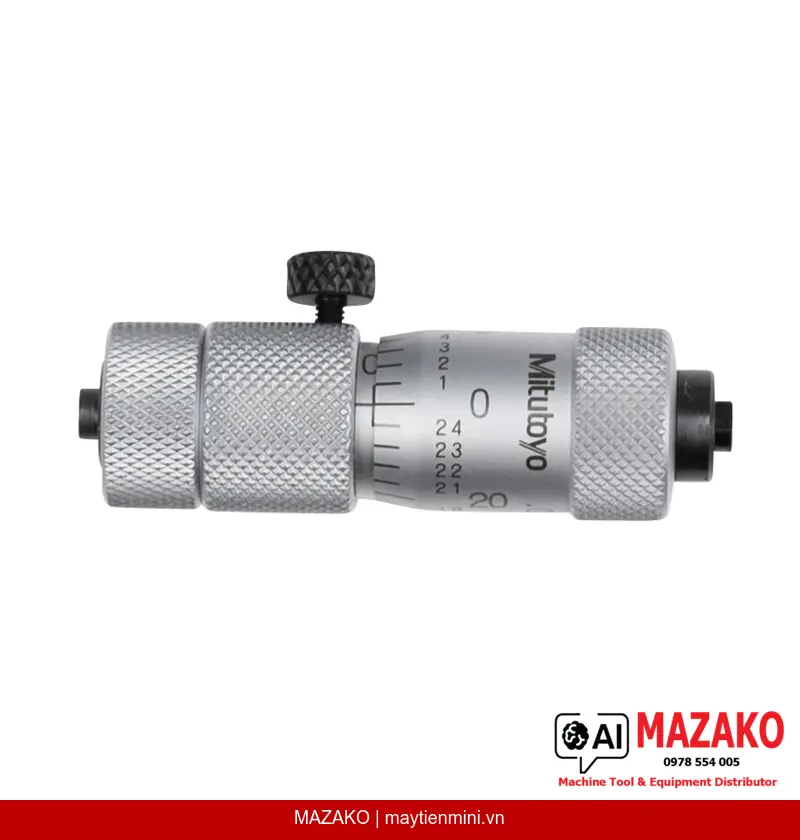

Panme Đo Trong Dạng Thanh Nối Đầu Đo Carbide Mitutoyo 137-220
Panme đo trong dạng thanh nối Mitutoyo 137-220, phạm vi đo 2–60 inch, độ chia 0,001 inch, đầu đo carbide, gồm 10 thanh nối, phù hợp đo lỗ lớn trong sản xuất công nghiệp.
Mô tả sản phẩm
Panme đo trong dạng thanh nối Mitutoyo 137-220 là giải pháp đo kích thước lỗ có phạm vi rộng từ 2 đến 60 inch, sử dụng hệ thống thanh nối hoán đổi lắp trong ống bảo vệ có lò xo giảm chấn, đảm bảo độ chính xác và độ bền cao trong môi trường sản xuất công nghiệp.
Phạm Vi Đo Linh Hoạt
Phạm vi đo từ 2 đến 60 inch nhờ hệ thống 10 thanh nối hoán đổi (0,5; 1; 2×2; 4; 8×3; 12×2 inch), cho phép mở rộng phạm vi đo linh hoạt theo yêu cầu thực tế.
Đầu Đo Carbide Bền Bỉ
Bề mặt tiếp xúc làm từ hợp kim carbide chịu mài mòn cao, giúp duy trì độ chính xác lâu dài ngay cả khi đo các vật liệu cứng trong môi trường khắc nghiệt.
Thiết Kế Thanh Nối An Toàn
Các thanh nối hình trụ được gắn lò xo trong ống bảo vệ, tránh va đập và biến dạng trong quá trình vận chuyển, bảo quản và sử dụng thực tế tại xưởng.
Vạch Chia Chính Xác
Độ chia 0,001 inch trên núm xoay và thân thước hoàn thiện satin chrome đường kính 15 mm, dễ đọc và hạn chế phản chiếu ánh sáng trong điều kiện chiếu sáng công nghiệp.
Ứng Dụng Thực Tế Trong Sản Xuất
Panme đo trong 137-220 được sử dụng phổ biến trong các bộ phận QC/QA cần kiểm tra đường kính lỗ lớn như lỗ xi lanh, thân máy, bạc đỡ kích thước lớn và các chi tiết kết cấu đòi hỏi độ chính xác cao. Phương pháp đo 2 điểm giúp định vị nhanh và ổn định trong lòng lỗ.
Độ Chính Xác Và Sai Số Giới Hạn
Sai số giới hạn được xác định theo công thức tính đến số lượng thanh nối và chiều dài đo tối đa, đảm bảo kết quả đo có thể truy xuất và kiểm chứng theo tiêu chuẩn đo lường công nghiệp. Bước tiến đầu đo 0,025 inch mang lại cảm giác đo mượt mà và kiểm soát tốt.
Bộ Phụ Kiện Đi Kèm Đầy Đủ
Sản phẩm được giao kèm hộp đựng, cờ lê chuyên dụng, 10 thanh nối và đầu đo panme 137-014, sẵn sàng sử dụng ngay không cần mua thêm phụ kiện.
- Phạm vi đo rộng 2–60 inch với 10 thanh nối hoán đổi
- Đầu đo carbide chịu mài mòn, tuổi thọ cao
- Độ chia 0,001 inch, đọc số dễ dàng
- Thanh nối lắp trong ống bảo vệ có lò xo giảm chấn
- Phương pháp đo 2 điểm, định vị nhanh và ổn định
- Bao gồm đầy đủ hộp, cờ lê, thanh nối và đầu đo panme 137-014
Tư Vấn & Báo Giá Panme Đo Trong Mitutoyo 137-220
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Hệ đo | Inch |
| Kiểu hiển thị | Cơ khí / kim chỉ (Analog) |
| Phạm vi đo | 2–60 inch |
| Khoảng đo mỗi bước | 0,5 inch |
| Độ chia (Graduation) | 0,001 inch |
| Sai số giới hạn | ±(0,00015 + 0,00005 × số thanh nối + 0,00005 × (chiều dài đo tối đa / 2)) inch |
| Thang đo | Núm xoay và thân thước hoàn thiện satin chrome, ø15 mm |
| Bước tiến trục đo (Spindle pitch) | 0,025 inch |
| Bề mặt đầu đo | Carbide |
| Phương pháp đo | 2 điểm |
| Số thanh nối | 10 (0,5; 1; 2×2; 4; 8×3; 12×2 inch) |
| Sai số tiến trục đo | 0,00015 inch |
| Bộ phụ kiện đi kèm | Hộp đựng, cờ lê, 10 thanh nối, đầu đo panme 137-014 |
| Khối lượng | 1225 g |
Câu hỏi thường gặp
Panme đo trong Mitutoyo 137-220 có thể đo được kích thước lỗ tối đa bao nhiêu?
Panme đo trong 137-220 có phạm vi đo từ 2 đến 60 inch nhờ hệ thống 10 thanh nối hoán đổi được cung cấp trong bộ. Người dùng có thể kết hợp các thanh nối theo yêu cầu để đạt chiều dài đo mong muốn trong phạm vi này.
Tại sao nên chọn đầu đo carbide cho panme đo trong dạng thanh nối?
Đầu đo carbide có độ cứng và khả năng chịu mài mòn cao hơn so với thép thông thường, giúp duy trì độ chính xác đo lường trong thời gian dài. Đây là lựa chọn phù hợp khi đo các vật liệu cứng hoặc trong môi trường sản xuất có tần suất đo cao.
Sai số giới hạn của 137-220 được tính như thế nào?
Sai số giới hạn được tính theo công thức: ±(0,00015 + 0,00005 × số thanh nối + 0,00005 × (chiều dài đo tối đa / 2)) inch. Sai số sẽ tăng dần khi số thanh nối và chiều dài đo tăng, vì vậy cần chọn cấu hình thanh nối ngắn nhất có thể đáp ứng yêu cầu đo.
Bộ 137-220 đi kèm những phụ kiện nào?
Bộ sản phẩm bao gồm hộp đựng chuyên dụng, cờ lê, 10 thanh nối (0,5; 1; 2×2; 4; 8×3; 12×2 inch) và đầu đo panme mã 137-014. Người dùng có thể sử dụng ngay sau khi nhận hàng mà không cần mua thêm phụ kiện.
Panme đo trong 137-220 phù hợp cho ứng dụng nào trong sản xuất?
Thiết bị phù hợp để kiểm tra đường kính lỗ lớn như lỗ xi lanh, thân máy, bạc đỡ và các chi tiết kết cấu kích thước lớn. Phương pháp đo 2 điểm giúp định vị nhanh trong lòng lỗ, thích hợp cho bộ phận QC/QA trong cơ khí chính xác và chế tạo máy.
