Panme Đo Trong Ống Nối Mitutoyo 140-163 (40–160 inch)
Panme đo trong Mitutoyo 140-163 đo phạm vi 40–160 inch, dùng bộ 7 ống nối hoán đổi, mặt đo carbide, độ chia 0,001 inch, hoàn thiện satin chrome.
Mô tả sản phẩm
Panme đo trong Mitutoyo 140-163 là giải pháp đo kích thước lỗ và khoảng cách trong tầm lớn từ 40 đến 160 inch, sử dụng hệ thống ống nối có thể hoán đổi linh hoạt. Thiết bị phù hợp cho các ứng dụng kiểm tra chất lượng công nghiệp đòi hỏi độ chính xác cao trên chi tiết cỡ lớn.
Phạm vi đo rộng
Đo từ 40 đến 160 inch nhờ bộ 7 ống nối (2", 4" x2, 8", 20", 40" x2) dùng đơn lẻ hoặc kết hợp tự do.
Mặt đo carbide bền bỉ
Mặt đo được làm từ carbide, chống mài mòn hiệu quả, duy trì độ chính xác qua nhiều chu kỳ đo lặp lại.
Hoàn thiện satin chrome
Đầu đo và thân thước được xử lý satin chrome, chống lóa, chống gỉ, dễ đọc số liệu trong điều kiện nhà xưởng.
Cấu hình đầy đủ

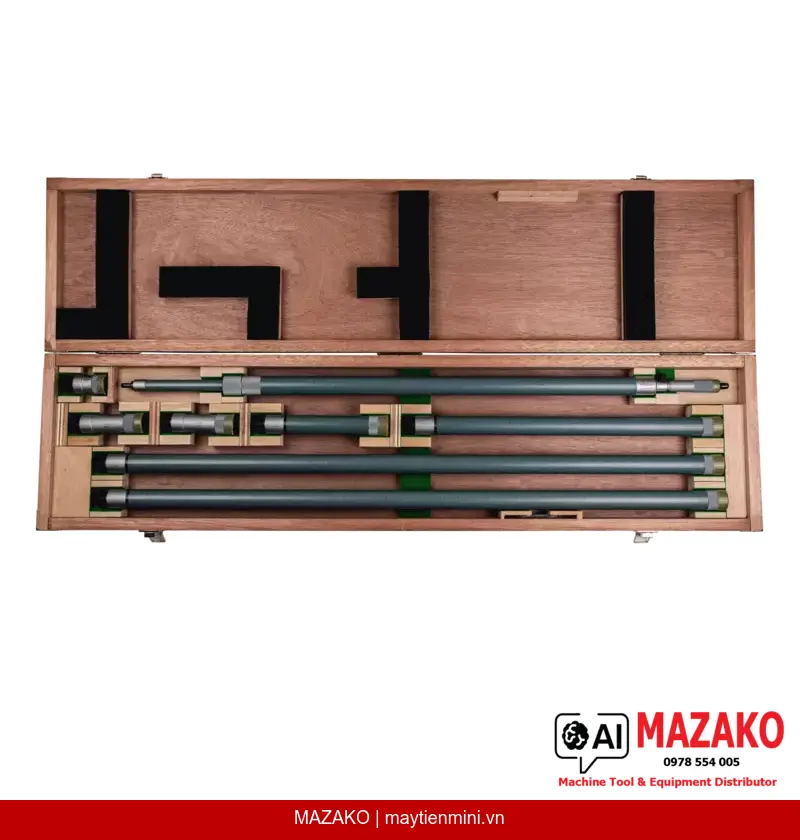

Bộ sản phẩm bao gồm đầu panme, 7 ống nối, cờ lê và hộp đựng chuyên dụng — sẵn sàng sử dụng ngay khi mở hộp.
Ứng dụng trong kiểm tra chất lượng công nghiệp
Panme đo trong Mitutoyo 140-163 được thiết kế cho môi trường sản xuất công nghiệp nặng, đặc biệt phù hợp đo đường kính trong của xi lanh lớn, thân máy, đường ống công nghiệp và các kết cấu cơ khí có kích thước từ 40 đến 160 inch. Hệ thống ống nối mang đến tính linh hoạt tối đa mà không cần thay đổi đầu đo.
Độ chính xác và khả năng truy xuất
Với độ chia 0,001 inch và sai số giới hạn được xác định theo công thức phụ thuộc số lượng ống nối sử dụng, người dùng kiểm soát được độ không đảm bảo đo theo từng cấu hình lắp ráp. Trục đo bước ren 0,635 mm đảm bảo chuyển động mượt mà và ổn định.
Tiêu chuẩn Mitutoyo — Tin cậy trong đo lường
Mitutoyo là thương hiệu đo lường hàng đầu Nhật Bản, được các phòng QC/QA và kỹ sư đo lường tin dùng toàn cầu. Mã 140-163 nằm trong dòng panme đo trong ống nối chuyên dụng cho chi tiết cỡ lớn.
- Phạm vi đo 40–160 inch với bộ ống nối 7 chiếc
- Độ chia 0,001 inch, cơ khí kim chỉ (analog)
- Mặt đo carbide chống mài mòn cao
- Bước ren trục đo 0,635 mm, sai lỗi tịnh tiến 0,0003 inch
- Hoàn thiện satin chrome toàn bộ thân và núm xoay ø21 mm
- Bộ giao hàng đầy đủ: hộp, cờ lê, 7 ống nối và đầu panme
- Khối lượng tổng 7.200 g, phù hợp đo tại vị trí cố định
Tư vấn & Báo giá Panme đo trong Mitutoyo 140-163
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Hệ đơn vị | Inch |
| Kiểu hiển thị | Cơ khí kim chỉ (Analog) |
| Phạm vi đo | 40–160 inch |
| Khoảng đo đầu panme | 2 inch |
| Độ chia (Graduation) | 0,001 inch |
| Sai số giới hạn | ±(0,00035 + 0,00005 × số ống nối + 0,00005 × (chiều dài đo tối đa / 2)) inch |
| Thân thước & Núm xoay | Hoàn thiện satin chrome, ø21 mm |
| Bước ren trục đo | 0,635 mm |
| Mặt đo | Carbide |
| Ống nối đi kèm | 7 chiếc: 2", 4" (2 cái), 8", 20", 40" (2 cái) |
| Sai lỗi tịnh tiến trục đo | 0,0003 inch |
| Bộ giao hàng | Hộp đựng, cờ lê, 7 ống nối, đầu panme |
| Khối lượng | 7.200 g |
Câu hỏi thường gặp
Mitutoyo 140-163 đo được phạm vi bao nhiêu và cần bao nhiêu ống nối?
Thiết bị đo từ 40 đến 160 inch. Bộ kèm theo gồm 7 ống nối (2", 4" x2, 8", 20", 40" x2) có thể dùng đơn lẻ hoặc kết hợp để đạt kích thước đo mong muốn trong toàn bộ dải đo.
Độ chính xác của panme đo trong Mitutoyo 140-163 là bao nhiêu?
Sai số giới hạn theo công thức: ±(0,00035 + 0,00005 × số ống nối + 0,00005 × chiều dài đo tối đa / 2) inch. Sai lỗi tịnh tiến trục đo là 0,0003 inch. Sai số thực tế phụ thuộc vào số lượng ống nối được lắp trong mỗi lần đo.
Mặt đo carbide có ưu điểm gì so với mặt đo thép thông thường?
Mặt đo carbide có độ cứng cao hơn đáng kể so với thép thông thường, chịu mài mòn tốt hơn và duy trì hình dạng mặt tiếp xúc lâu dài. Điều này giúp đảm bảo độ chính xác ổn định qua nhiều lần đo lặp lại trong môi trường sản xuất.
Panme đo trong 140-163 phù hợp với ứng dụng công nghiệp nào?
Thiết bị phù hợp đo đường kính trong của xi lanh thủy lực cỡ lớn, thân máy công nghiệp, bình áp suất, đường ống lớn và các kết cấu cơ khí hạng nặng có kích thước từ 40 đến 160 inch. Đây là lựa chọn tiêu chuẩn cho QC/QA trong ngành chế tạo máy và dầu khí.
Bộ sản phẩm Mitutoyo 140-163 giao hàng bao gồm những gì?
Bộ giao hàng gồm đầu panme, 7 ống nối, cờ lê chuyên dụng và hộp đựng bảo vệ. Toàn bộ phụ kiện cần thiết để bắt đầu đo ngay được cung cấp đầy đủ trong một bộ, không cần mua thêm linh kiện rời.
