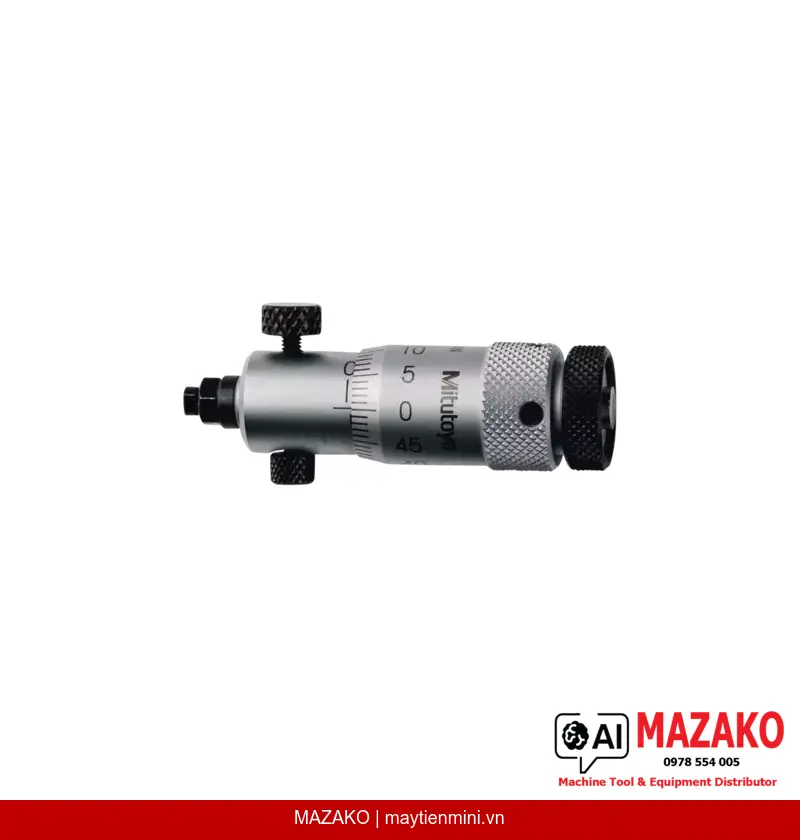

Panme Đo Trong Mitutoyo 141-118 – Phạm Vi Đo 200–1000 mm, Thay Thế Được Thanh Đo
Panme đo trong Mitutoyo 141-118 dạng cơ khí, phạm vi đo 200–1000 mm, độ chia 0,01 mm. Bộ gồm 8 thanh đo và 2 vòng nối thay thế được, phù hợp đo lỗ lớn trong sản xuất cơ khí.
Mô tả sản phẩm
Panme đo trong Mitutoyo 141-118 là thiết bị đo lường cơ khí chuyên dụng cho các ứng dụng đo đường kính lỗ lớn trong phạm vi 200–1000 mm. Sản phẩm sử dụng hệ thống thanh đo thay thế được kết hợp vòng nối, cho phép mở rộng phạm vi đo linh hoạt mà không cần nhiều dụng cụ riêng lẻ.
Phạm Vi Đo Rộng
Phạm vi đo từ 200 đến 1000 mm đạt được bằng cách kết hợp 8 thanh đo thay thế (300–1000 mm) và 2 vòng nối giãn cách (25/50 mm), đáp ứng đa dạng kích cỡ lỗ trong thực tế sản xuất.
Độ Chính Xác Cơ Khí Tin Cậy
Độ chia 0,01 mm với bước ren trục đo 0,5 mm, núm xoay và thân thước hoàn thiện satin chrome giúp đọc số ổn định, giảm sai số do phản chiếu ánh sáng.
Bề Mặt Đo Bền Bỉ
Đầu đo làm bằng thép tôi cứng, chịu mài mòn tốt trong môi trường sản xuất công nghiệp, duy trì độ chính xác sau nhiều lần sử dụng.
Khóa Trục Đo Tiện Lợi
Trang bị cơ cấu khóa trục đo giúp cố định giá trị đo trong quá trình đọc số, đặc biệt hữu ích khi thao tác trong không gian hạn chế hoặc đo chi tiết lớn.
Hệ Thống Thanh Đo Thay Thế – Giải Pháp Đo Lỗ Lớn Tiết Kiệm Chi Phí
Thay vì đầu tư nhiều panme đo trong cho từng dải đo khác nhau, Mitutoyo 141-118 tích hợp sẵn 8 thanh đo có chiều dài từ 300 đến 1000 mm và 2 vòng nối giãn cách 25/50 mm trong cùng một bộ. Kỹ thuật viên chỉ cần lắp đúng thanh đo tương ứng là có thể bao phủ toàn bộ phạm vi từ 200 đến 1000 mm, tiết kiệm không gian lưu trữ và chi phí đầu tư thiết bị.
Ứng Dụng Trong Sản Xuất Cơ Khí Chính Xác
Thiết bị phù hợp với bộ phận QC/QA tại các nhà máy gia công cơ khí, đúc, chế tạo máy, nơi cần kiểm tra đường kính trong của chi tiết lớn như xy lanh, vỏ hộp số, lỗ bore đường kính lớn. Phương pháp đo 2 điểm đảm bảo tiếp xúc chính xác với bề mặt lỗ.
Bộ Sản Phẩm Đầy Đủ Khi Giao Hàng
Bộ 141-118 được giao kèm hộp đựng chuyên dụng, 8 thanh đo thay thế, 2 vòng nối giãn cách và đầu panme Mitutoyo 141-009, sẵn sàng sử dụng ngay sau khi nhận hàng.
- Phạm vi đo 200–1000 mm, độ chia 0,01 mm
- 8 thanh đo thay thế: 300, 400, 500, 600, 700, 800, 900, 1000 mm
- 2 vòng nối giãn cách: 25 mm và 50 mm
- Đầu đo thép tôi cứng, phương pháp đo 2 điểm
- Núm xoay và thân thước hoàn thiện satin chrome chống chói
- Khóa trục đo, bước ren trục đo 0,5 mm
- Kèm đầu panme Mitutoyo 141-009 và hộp đựng
Tư Vấn & Báo Giá Panme Đo Trong Mitutoyo 141-118
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Hệ đo | Metric |
| Loại hiển thị | Cơ khí (Analog) |
| Phạm vi đo | 200–1000 mm |
| Độ chia (Graduation) | 0,01 mm |
| Khoảng đo mỗi lần (Measuring span) | 25 mm |
| Bước ren trục đo | 0,5 mm |
| Khóa trục đo | Có |
| Hoàn thiện thân thước và núm xoay | Satin chrome |
| Bề mặt đo | Thép tôi cứng |
| Phương pháp đo | 2 điểm |
| Vòng nối giãn cách (Extension collar) | 2 chiếc (25 mm và 50 mm) |
| Thanh đo thay thế (Interchangeable rod) | 8 chiếc (300, 400, 500, 600, 700, 800, 900, 1000 mm) |
| Đầu panme đi kèm | Mitutoyo 141-009 |
| Khối lượng | 1940 g |
Câu hỏi thường gặp
Panme đo trong Mitutoyo 141-118 đo được phạm vi bao nhiêu và bằng cách nào?
Thiết bị đo được phạm vi từ 200 đến 1000 mm. Phạm vi này đạt được bằng cách lắp đổi các thanh đo thay thế (8 chiếc, dài từ 300 đến 1000 mm) kết hợp với 2 vòng nối giãn cách 25 mm và 50 mm vào đầu panme 141-009 đi kèm trong bộ.
Độ chính xác của Mitutoyo 141-118 là bao nhiêu?
Thiết bị có độ chia 0,01 mm với bước ren trục đo 0,5 mm. Đây là thông số tiêu chuẩn của panme đo trong cơ khí Mitutoyo, đáp ứng yêu cầu kiểm tra chi tiết gia công cơ khí trong sản xuất công nghiệp.
Bộ sản phẩm 141-118 giao hàng gồm những gì?
Bộ sản phẩm giao kèm hộp đựng chuyên dụng, 8 thanh đo thay thế (300–1000 mm), 2 vòng nối giãn cách (25 mm và 50 mm) và đầu panme Mitutoyo 141-009. Người dùng có thể sử dụng ngay sau khi nhận hàng mà không cần mua thêm phụ kiện.
Thiết bị này phù hợp với ứng dụng nào trong nhà máy?
Mitutoyo 141-118 phù hợp để kiểm tra đường kính trong của các chi tiết lớn như xy lanh thủy lực, vỏ hộp số, lỗ bore đường kính lớn tại bộ phận QC/QA. Phương pháp đo 2 điểm và đầu đo thép tôi đảm bảo kết quả ổn định trong môi trường sản xuất.
Sự khác biệt giữa Mitutoyo 141-118 và đồng hồ đo lỗ (Bore Gauge) thông thường là gì?
Panme đo trong 141-118 cho kết quả đo tuyệt đối (absolute measurement) trực tiếp trên thang chia mà không cần cữ mẫu chuẩn để so sánh, trong khi đồng hồ đo lỗ hoạt động theo nguyên lý đo so sánh tương đối. Panme đo trong phù hợp hơn khi cần giá trị kích thước tuyệt đối ở phạm vi đo lớn.
