Panme Đo Trong Kiểu Ống Nối Carbide Mitutoyo 137-219
Panme đo trong kiểu ống nối Mitutoyo 137-219, phạm vi đo 2–40 inch, độ chia 0,001 inch, mặt đo carbide, kèm 8 thanh gia tăng phạm vi đo, phù hợp đo lỗ lớn trong sản xuất công nghiệp.
Mô tả sản phẩm
Panme đo trong kiểu ống nối Mitutoyo 137-219 là dòng panme đo trong loại thanh gia tăng (extension rod type), cho phép mở rộng phạm vi đo từ 2 inch lên đến 40 inch bằng cách lắp ghép các thanh nối đi kèm. Mặt đo carbide giúp tăng độ bền và ổn định kết quả đo trong môi trường sản xuất công nghiệp liên tục.
Phạm vi đo rộng
Phạm vi đo 2–40 inch nhờ hệ thống 8 thanh gia tăng có thể tháo lắp linh hoạt, phù hợp đo các lỗ có kích thước lớn.
Mặt đo carbide
Bề mặt tiếp xúc bằng carbide tăng khả năng chịu mài mòn, duy trì độ chính xác lâu dài qua nhiều chu kỳ đo lường.
Thanh nối được bảo vệ
Các thanh gia tăng phạm vi đo được lắp lò xo và bọc trong ống bảo vệ, ngăn va đập và đảm bảo độ thẳng đồng trục khi lắp ghép.
Độ chia 0,001 inch
Vạch chia 0,001 inch trên núm xoay và thân thước hoàn thiện satin chrome ø15 mm, dễ đọc trong điều kiện ánh sáng nhà xưởng.
Cấu tạo và nguyên lý đo
Panme 137-219 sử dụng phương pháp đo 2 điểm tiếp xúc. Đầu đo và đe tiếp xúc trực tiếp với bề mặt lỗ cần đo. Bước tiến trục đo là 0,025 inch/vòng. Khi cần mở rộng phạm vi, người dùng lắp thêm các thanh gia tăng (0,5 / 1 / 2 / 4 / 8 / 12 inch) vào giữa đầu panme và đầu đo, đảm bảo tính đồng trục nhờ kết cấu ống bảo vệ có lò xo tích hợp.
Ứng dụng trong kiểm tra chất lượng
Thiết bị phù hợp để đo đường kính trong của các chi tiết lớn như vỏ hộp số, xilanh, lỗ thân máy, buồng bơm và các cấu kiện cơ khí đòi hỏi phạm vi đo vượt quá năng lực của thước cặp hay đồng hồ đo lỗ thông thường. Sai số giới hạn theo công thức: ±(0,00015 + 0,00005 × số thanh nối + 0,00005 × chiều dài đo lớn nhất/2) inch.
Bộ phụ kiện đầy đủ

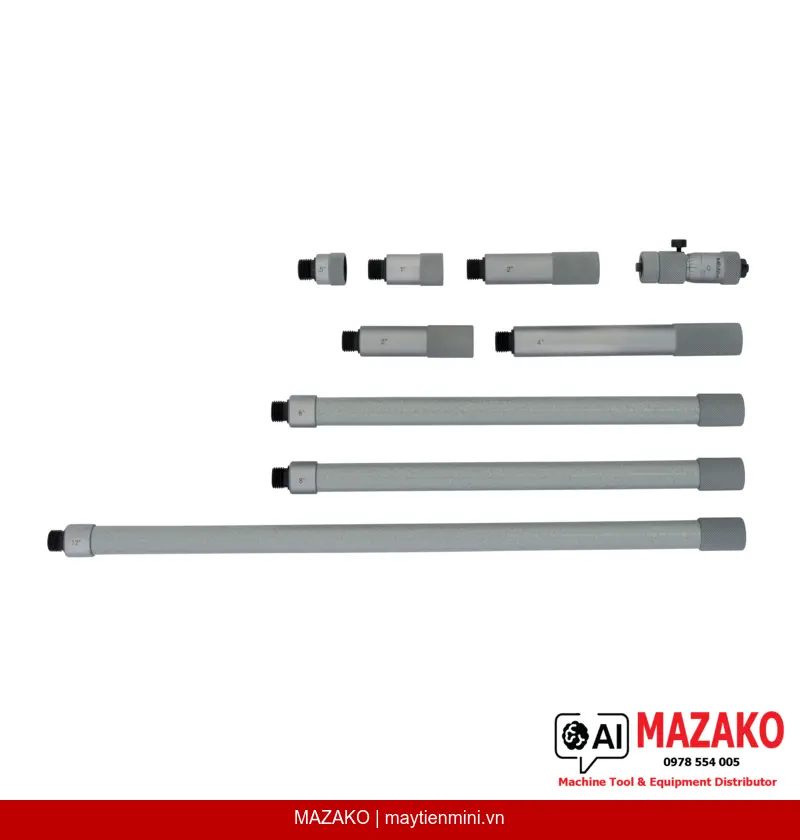

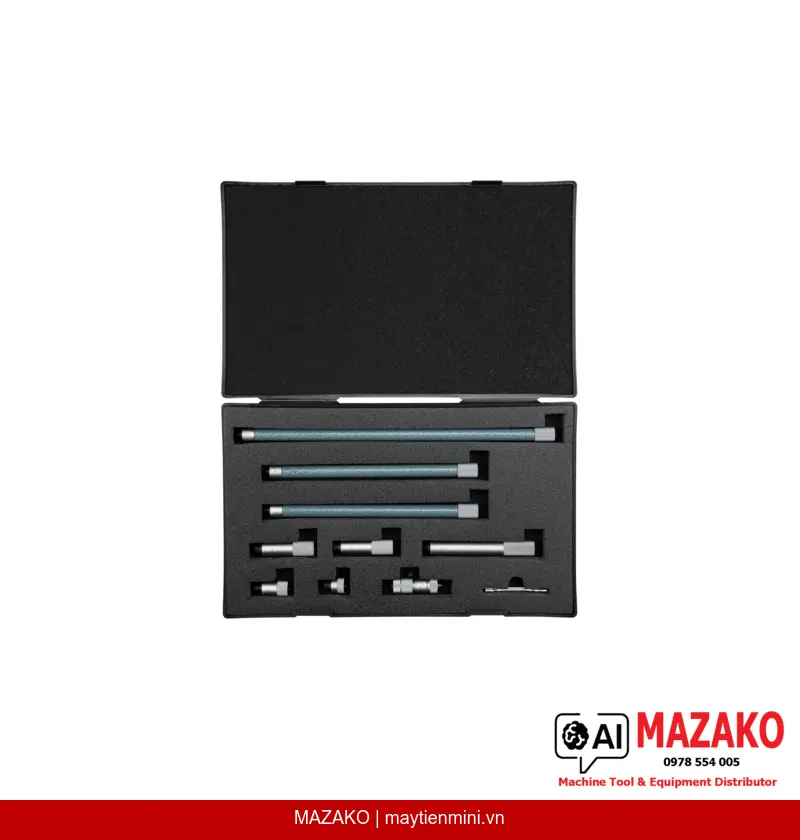

Mitutoyo 137-219 được giao kèm hộp đựng, cờ lê chỉnh, 8 thanh gia tăng (0,5 / 1 / 2×2 / 4 / 8×2 / 12 inch) và đầu panme 137-014, sẵn sàng sử dụng ngay khi xuất xưởng.
- Phạm vi đo: 2–40 inch — đáp ứng kiểm tra chi tiết khổ lớn
- Mặt đo carbide chống mài mòn, tuổi thọ cao
- Độ chia 0,001 inch, đọc trực tiếp trên thân thước cơ khí
- 8 thanh gia tăng đi kèm, lắp ghép nhanh, không cần dụng cụ bổ sung
- Sai số có thể tính toán theo công thức rõ ràng, truy xuất nguồn gốc hiệu chuẩn
- Khối lượng 845 g — cân bằng tay cầm khi đo chi tiết nặng
Yêu cầu báo giá Mitutoyo 137-219
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Hệ đo | Inch |
| Kiểu hiển thị | Cơ khí / kim chỉ (Analog) |
| Phạm vi đo | 2–40 inch |
| Bước đo mỗi lần | 0,5 inch |
| Độ chia (Graduation) | 0,001 inch |
| Sai số giới hạn | ±(0,00015 + 0,00005 × số thanh nối + 0,00005 × chiều dài đo max/2) inch |
| Núm xoay và thân thước | Hoàn thiện satin chrome, ø15 mm |
| Bước tiến trục đo | 0,025 inch/vòng |
| Mặt đo | Carbide |
| Phương pháp đo | 2 điểm tiếp xúc |
| Số thanh gia tăng | 8 thanh (0,5 / 1 / 2×2 / 4 / 8×2 / 12 inch) |
| Sai số tiến trục đo | 0,00015 inch |
| Phụ kiện đi kèm | Hộp đựng, cờ lê, 8 thanh gia tăng, đầu panme 137-014 |
| Khối lượng | 845 g |
Câu hỏi thường gặp
Mitutoyo 137-219 có thể đo phạm vi tối đa bao nhiêu?
Panme 137-219 có phạm vi đo tối đa 40 inch khi lắp đầy đủ 8 thanh gia tăng đi kèm. Phạm vi đo tối thiểu là 2 inch khi chỉ dùng đầu panme không có thanh nối. Mỗi lần mở rộng tăng 0,5 inch theo bước đo của trục đo.
Mặt đo carbide trên 137-219 mang lại lợi ích gì so với mặt đo thép thường?
Carbide có độ cứng cao hơn thép hợp kim, giúp mặt đo chịu mài mòn tốt hơn khi tiếp xúc lặp đi lặp lại với bề mặt phôi trong sản xuất hàng loạt. Điều này duy trì độ phẳng mặt đo lâu hơn, giảm tần suất tái hiệu chuẩn và giảm chi phí bảo trì dài hạn.
Sai số giới hạn của 137-219 được tính như thế nào?
Sai số được tính theo công thức: ±(0,00015 + 0,00005 × số thanh nối + 0,00005 × chiều dài đo lớn nhất/2) inch. Sai số tăng theo số thanh nối và chiều dài đo, do đó cần ghi rõ cấu hình thanh nối sử dụng khi lập biên bản kiểm tra chất lượng để đảm bảo truy xuất nguồn gốc phép đo.
137-219 có thể thay thế đồng hồ đo lỗ trong các ứng dụng đo lỗ lớn không?
Đồng hồ đo lỗ thông thường thường bị giới hạn ở phạm vi nhỏ hơn và cần đồng hồ so phối hợp. Panme 137-219 đọc giá trị tuyệt đối trực tiếp trên thước mà không cần chuẩn mẫu trung gian, phù hợp hơn cho các lỗ có đường kính từ 50 mm trở lên mà đồng hồ đo lỗ khó tiếp cận hoặc không đủ phạm vi.
MAZAKO có cung cấp dịch vụ hiệu chuẩn cho Mitutoyo 137-219 không?
MAZAKO hỗ trợ kết nối dịch vụ hiệu chuẩn theo tiêu chuẩn ISO/IEC 17025 cho các thiết bị đo Mitutoyo, bao gồm panme đo trong dòng 137. Khách hàng có thể liên hệ bộ phận kỹ thuật MAZAKO để được tư vấn chu kỳ hiệu chuẩn phù hợp với yêu cầu hệ thống quản lý chất lượng của nhà máy.
