Panme Đo Trong Gá Lắp Thay Thế Mitutoyo 141-117 (200–500 mm)
Panme đo trong Mitutoyo 141-117 kiểu thanh đo thay thế, phạm vi đo 200–500 mm, độ chia 0,01 mm, đo lỗ sâu chính xác cho môi trường sản xuất công nghiệp.
Mô tả sản phẩm
Panme đo trong Mitutoyo 141-117 là dòng panme đo trong kiểu thanh đo thay thế (interchangeable rod), cho phép mở rộng phạm vi đo từ 200 mm đến 500 mm chỉ bằng cách thay thế thanh đo và vòng đệm đi kèm trong bộ. Sản phẩm được thiết kế cho các ứng dụng kiểm tra lỗ sâu, lỗ lớn trong sản xuất cơ khí chính xác, phù hợp với tiêu chuẩn kiểm soát chất lượng B2B công nghiệp.
Thanh đo thay thế linh hoạt

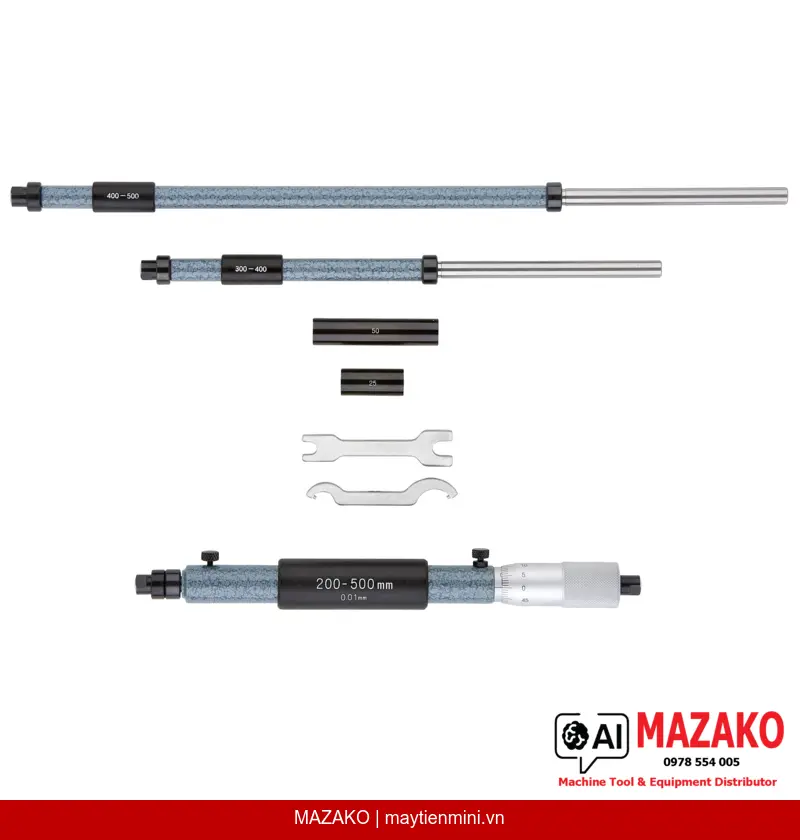

Bộ gồm 3 thanh đo (300, 400, 500 mm) và 2 vòng đệm (25/50 mm), cho phép bao phủ toàn bộ phạm vi đo 200–500 mm mà không cần nhiều thiết bị riêng lẻ.
Nhận diện nhanh phạm vi đo
Mỗi thanh đo được khắc ký hiệu phạm vi đo trực tiếp trên thân, giúp kỹ thuật viên lắp đúng thanh nhanh chóng, tránh nhầm lẫn trong quá trình đo hàng loạt.
Đo lỗ sâu với tay cầm gia dài
Bộ sản phẩm tích hợp tay cầm nối dài chuyên dụng cho phép tiếp cận và đo chính xác các lỗ có chiều sâu lớn — tính năng tiêu chuẩn trong bộ đến 300 mm.
Bề mặt đo cứng hóa, núm xoay mịn
Mặt đo bằng thép cứng hóa, trục đo bước ren 0,5 mm với khóa trục, vạch chia trên núm xoay và ống thước hoàn thiện chrome mờ, dễ đọc trong điều kiện ánh sáng nhà xưởng.
Ứng dụng thực tế trong sản xuất
Panme đo trong 141-117 phù hợp với các bộ phận QC/QA và kỹ thuật cần kiểm tra đường kính trong của hộp số, xi lanh, buồng máy, vòng bi cỡ lớn và các chi tiết gia công có lỗ đường kính từ 200 mm trở lên. Phương pháp đo 2 điểm cho kết quả ổn định, dễ lặp lại giữa các lần đo và giữa các người đo.
Tiêu chuẩn Mitutoyo — độ tin cậy công nghiệp
Mitutoyo là thương hiệu đo lường hàng đầu thế giới, được chấp nhận rộng rãi trong các nhà máy đạt tiêu chuẩn ISO, IATF 16949 tại Việt Nam. Model 141-117 được giao kèm hộp đựng, bộ thanh đo, vòng đệm và đầu đo panme 141-009 — sẵn sàng sử dụng ngay khi nhận hàng.
Giao hàng đầy đủ, không cần mua thêm phụ kiện
Bộ 141-117 được giao kèm: hộp bảo quản, 3 thanh đo (300/400/500 mm), 2 vòng đệm (25/50 mm) và đầu đo panme 141-009 — đủ để triển khai ngay tại xưởng sản xuất.
- Phạm vi đo rộng 200–500 mm với một bộ duy nhất
- Độ chia 0,01 mm — đáp ứng yêu cầu dung sai gia công cơ khí phổ thông
- Thanh đo khắc ký hiệu phạm vi — giảm sai sót thao tác
- Mặt đo thép cứng hóa — bền lâu dài trong môi trường xưởng
- Tay cầm gia dài tích hợp — đo được lỗ sâu không tiếp cận trực tiếp
- Thương hiệu Mitutoyo — được chấp nhận trong hệ thống MSA/kiểm định
Cần báo giá Panme đo trong Mitutoyo 141-117?
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Hệ đo | Metric |
| Kiểu hiển thị | Cơ khí / kim chỉ (Analog) |
| Phạm vi đo | 200–500 mm |
| Khoảng đo mỗi lần (Measuring span) | 25 mm |
| Độ chia (Graduation) | 0,01 mm |
| Bề mặt vạch chia | Núm xoay và ống thước hoàn thiện chrome mờ |
| Trục đo (Spindle) | Bước ren 0,5 mm, có khóa trục |
| Mặt đo | Thép cứng hóa |
| Phương pháp đo | 2 điểm |
| Vòng đệm gia dài (Extension collar) | 2 chiếc (25 mm và 50 mm) |
| Thanh đo thay thế (Interchangeable rod) | 3 chiếc (300, 400, 500 mm) |
| Đầu đo panme đi kèm | Mitutoyo 141-009 |
| Giao hàng bao gồm | Hộp đựng, 3 thanh đo, 2 vòng đệm, đầu đo panme 141-009 |
| Khối lượng | 520 g |
Câu hỏi thường gặp
Panme đo trong Mitutoyo 141-117 có phạm vi đo bao nhiêu và làm thế nào để đạt toàn bộ phạm vi đó?
Model 141-117 có phạm vi đo từ 200 mm đến 500 mm. Để đo toàn bộ phạm vi này, người dùng lắp lần lượt các thanh đo thay thế (300, 400, 500 mm) và vòng đệm gia dài (25/50 mm) đi kèm trong bộ vào đầu đo panme 141-009. Mỗi thanh đo đã được khắc ký hiệu phạm vi để tránh nhầm lẫn khi lắp ghép.
Độ chính xác của Mitutoyo 141-117 có đáp ứng yêu cầu kiểm tra QC trong sản xuất cơ khí không?
Với độ chia 0,01 mm và mặt đo thép cứng hóa, 141-117 đáp ứng tốt yêu cầu kiểm tra dung sai gia công cơ khí thông thường theo tiêu chuẩn ISO. Sản phẩm Mitutoyo được chấp nhận rộng rãi trong các hệ thống MSA và kiểm định thiết bị đo tại nhà máy đạt chứng nhận IATF 16949 và ISO 9001.
Bộ 141-117 được giao kèm những gì, có cần mua thêm phụ kiện không?
Bộ sản phẩm được giao đầy đủ gồm: hộp bảo quản, 3 thanh đo thay thế (300/400/500 mm), 2 vòng đệm gia dài (25 mm và 50 mm), và đầu đo panme Mitutoyo 141-009. Người dùng có thể triển khai đo ngay mà không cần mua thêm bất kỳ phụ kiện nào.
Tay cầm gia dài dùng để làm gì và có được tích hợp sẵn trong bộ không?
Tay cầm gia dài (extension handle) giúp kỹ thuật viên tiếp cận và đo chính xác các lỗ có chiều sâu lớn mà tay không thể chạm trực tiếp đến vị trí cần đo. Tay cầm này được tích hợp sẵn trong các bộ có phạm vi đến 300 mm, không cần đặt mua riêng.
Làm thế nào để hiệu chuẩn và bảo trì Panme đo trong Mitutoyo 141-117?
Panme đo trong 141-117 cần được hiệu chuẩn định kỳ theo kế hoạch MSA của nhà máy, thông thường mỗi 6–12 tháng tùy tần suất sử dụng. Sau mỗi lần dùng, cần lau sạch mặt đo, bôi nhẹ dầu chống rỉ và bảo quản trong hộp đi kèm. MAZAKO hỗ trợ kết nối dịch vụ hiệu chuẩn được công nhận cho thiết bị Mitutoyo tại Việt Nam.
