Panme Đo Trong Dạng Thanh Nối Mitutoyo 137-215 (Mặt Đo Tôi Cứng)
Panme đo trong dạng thanh nối Mitutoyo 137-215, phạm vi đo 2–60 inch, độ chia 0,001 inch, mặt đo thép tôi cứng, kèm 10 thanh nối, phù hợp đo lỗ lớn trong sản xuất cơ khí chính xác.
Mô tả sản phẩm
Panme đo trong dạng thanh nối Mitutoyo 137-215 là giải pháp đo lường chuyên nghiệp cho các ứng dụng đo lỗ có đường kính lớn từ 2 đến 60 inch. Với hệ thống thanh nối hoán đổi được lắp lò xo trong vỏ bảo vệ, thiết bị cho phép mở rộng phạm vi đo linh hoạt mà không làm giảm độ chính xác. Mặt đo bằng thép tôi cứng đảm bảo độ bền lâu dài trong môi trường sản xuất công nghiệp.
Phạm vi đo rộng
Đo được lỗ từ 2 đến 60 inch nhờ hệ thống 10 thanh nối hoán đổi, bao gồm các cây 0,5, 1, 2, 4, 8 và 12 inch đi kèm trong bộ.
Mặt đo tôi cứng bền bỉ
Mặt đo bằng thép tôi cứng chịu mài mòn tốt, duy trì độ chính xác đo lường ổn định qua thời gian dài sử dụng trong điều kiện sản xuất.
Kết cấu thanh nối an toàn
Các thanh nối được lắp lò xo bên trong vỏ bảo vệ hình trụ, giúp chống sốc và bảo vệ bề mặt đo khi thao tác lắp ráp hoặc bảo quản.
Độ chính xác cao
Độ chia 0,001 inch, bước ren đầu đo 0,025 inch, sai số giới hạn được tính toán theo công thức chuẩn dựa trên số thanh nối và chiều dài đo thực tế.
Ứng dụng trong sản xuất công nghiệp
Panme đo trong 137-215 được sử dụng rộng rãi trong kiểm tra kích thước lỗ xi lanh, lỗ ổ đỡ, lỗ hộp số và các chi tiết cơ khí lớn yêu cầu độ chính xác cao. Thiết bị đặc biệt phù hợp với bộ phận QC/QA trong các nhà máy cơ khí, chế tạo máy, ô tô và thiết bị nặng.
Phương pháp đo và vận hành

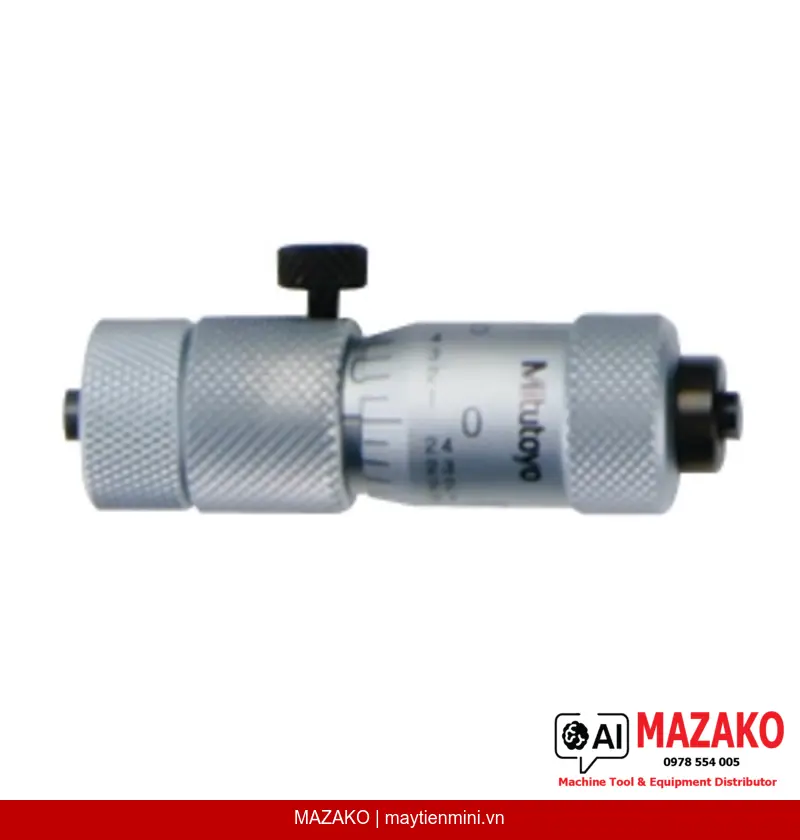

Thiết bị sử dụng phương pháp đo 2 điểm tiêu chuẩn. Người vận hành lắp thanh nối phù hợp vào đầu đo Mitutoyo 137-012 (đi kèm), sau đó đưa đầu đo vào lỗ cần kiểm tra và đọc giá trị trên núm xoay và thân thước với bề mặt hoàn thiện satin chrome giúp đọc số dễ dàng trong mọi điều kiện chiếu sáng.
Bộ sản phẩm đầy đủ — Sẵn sàng sử dụng ngay

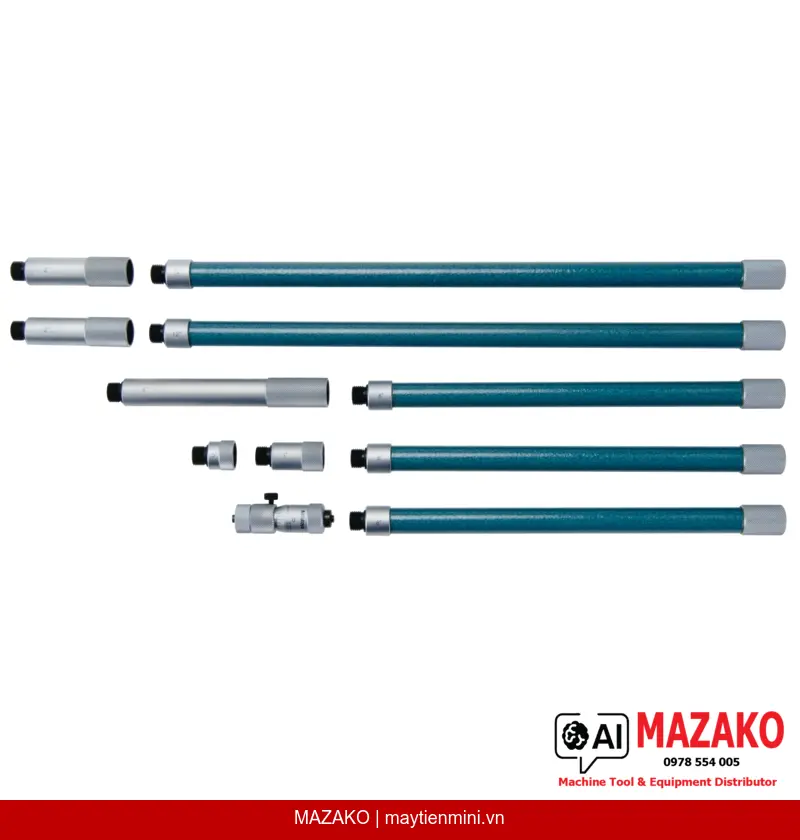

Mitutoyo 137-215 được giao kèm hộp đựng, cờ lê chuyên dụng, 10 thanh nối (0,5, 1, 2×2, 4, 8×3, 12×2 inch) và đầu đo Mitutoyo 137-012 — không cần mua thêm phụ kiện để vận hành.
- Phạm vi đo 2–60 inch, đáp ứng đa dạng kích thước lỗ trong sản xuất
- Độ chia 0,001 inch — độ phân giải phù hợp cho kiểm tra cơ khí chính xác
- Mặt đo thép tôi cứng, chống mài mòn, tuổi thọ cao
- 10 thanh nối đi kèm, lắp đặt nhanh chóng nhờ vỏ bảo vệ lò xo
- Thương hiệu Mitutoyo — tiêu chuẩn đo lường công nghiệp toàn cầu
- Khối lượng 1225 g — kết cấu chắc chắn, cân bằng tốt khi cầm đo
Nhận báo giá Panme đo trong Mitutoyo 137-215
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Hệ đơn vị | Inch |
| Kiểu hiển thị | Cơ khí / kim chỉ (Analog) |
| Phạm vi đo | 2–60 inch |
| Bước đo (Measuring span) | 0,5 inch |
| Độ chia (Graduation) | 0,001 inch |
| Sai số giới hạn | ±(0,00015 + 0,00005 × số thanh nối + 0,00005 × (chiều dài đo max / 2)) inch |
| Thang chia | Núm xoay và thân thước hoàn thiện satin chrome, ø15 mm |
| Bước ren đầu đo (Spindle pitch) | 0,025 inch |
| Mặt đo | Thép tôi cứng |
| Phương pháp đo | 2 điểm |
| Số thanh nối | 10 thanh (0,5, 1, 2 (×2), 4, 8 (×3), 12 (×2) inch) |
| Sai số bước ren đầu đo | 0,00015 inch |
| Bộ giao hàng | Hộp đựng, cờ lê, 10 thanh nối, đầu đo Mitutoyo 137-012 |
| Khối lượng | 1225 g |
Câu hỏi thường gặp
Panme đo trong Mitutoyo 137-215 đo được kích thước lỗ tối đa bao nhiêu?
Thiết bị có phạm vi đo từ 2 đến 60 inch. Để đạt phạm vi tối đa 60 inch, người dùng lắp kết hợp đủ các thanh nối đi kèm trong bộ gồm 10 thanh với các kích thước 0,5, 1, 2, 4, 8 và 12 inch.
Bộ 137-215 có bao gồm đầu đo không hay phải mua riêng?
Bộ sản phẩm 137-215 được giao đầy đủ gồm hộp đựng, cờ lê chuyên dụng, 10 thanh nối và đầu đo Mitutoyo 137-012. Người dùng có thể sử dụng ngay mà không cần mua thêm phụ kiện.
Sai số giới hạn của Mitutoyo 137-215 được tính như thế nào?
Sai số giới hạn được tính theo công thức: ±(0,00015 + 0,00005 × số thanh nối đang dùng + 0,00005 × (chiều dài đo lớn nhất / 2)) inch. Sai số tăng theo số thanh nối và chiều dài đo, vì vậy nên chọn kết hợp thanh nối tối thiểu cho kích thước cần đo.
Mặt đo thép tôi cứng khác gì so với mặt đo hợp kim carbide?
Mặt đo thép tôi cứng trên 137-215 có độ cứng cao, phù hợp đo lường thông thường trong môi trường sản xuất. Mitutoyo cũng cung cấp phiên bản mặt đo carbide cho các ứng dụng yêu cầu độ bền mài mòn cao hơn khi đo vật liệu cứng hoặc vật liệu mài mòn.
Mitutoyo 137-215 có phù hợp để kiểm tra xi lanh động cơ không?
Có, panme đo trong dạng thanh nối 137-215 phù hợp đo lỗ xi lanh động cơ cỡ lớn và các lỗ ổ đỡ trong chế tạo máy. Tuy nhiên, đối với xi lanh động cơ ô tô thông thường có đường kính nhỏ hơn 2 inch, cần sử dụng dòng panme đo trong có phạm vi đo nhỏ hơn.
