Mitutoyo Panme Nhật Bản

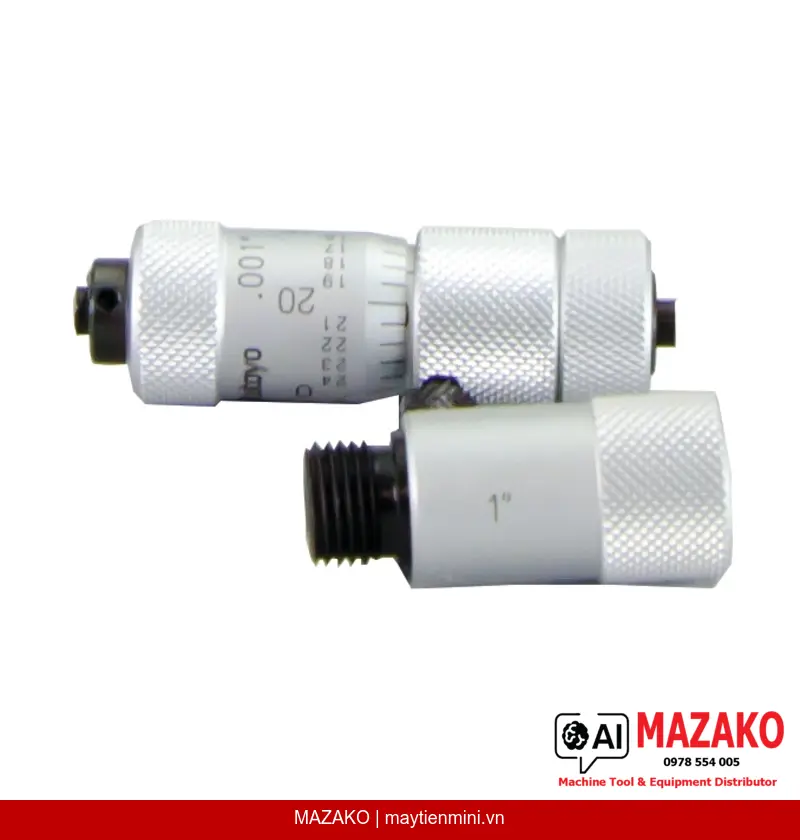

Panme Đo Trong Dạng Thanh Nối Mitutoyo 137-214 (Mặt Đo Cứng)
Panme đo trong dạng thanh nối Mitutoyo 137-214, phạm vi đo 2–40 inch, độ chia 0,001 inch, mặt đo thép cứng, gồm 8 thanh nối, phù hợp đo lỗ lớn trong môi trường công nghiệp.
Mô tả sản phẩm
Panme đo trong dạng thanh nối Mitutoyo 137-214 là dòng panme đo trong kiểu ống nối mở rộng, cho phép đo các lỗ có đường kính lớn từ 2 đến 40 inch với độ chính xác cao. Sản phẩm được trang bị mặt đo bằng thép cứng và hệ thống 8 thanh nối hoán đổi được, đáp ứng yêu cầu đo lường khắt khe trong sản xuất công nghiệp.
Phạm Vi Đo Linh Hoạt

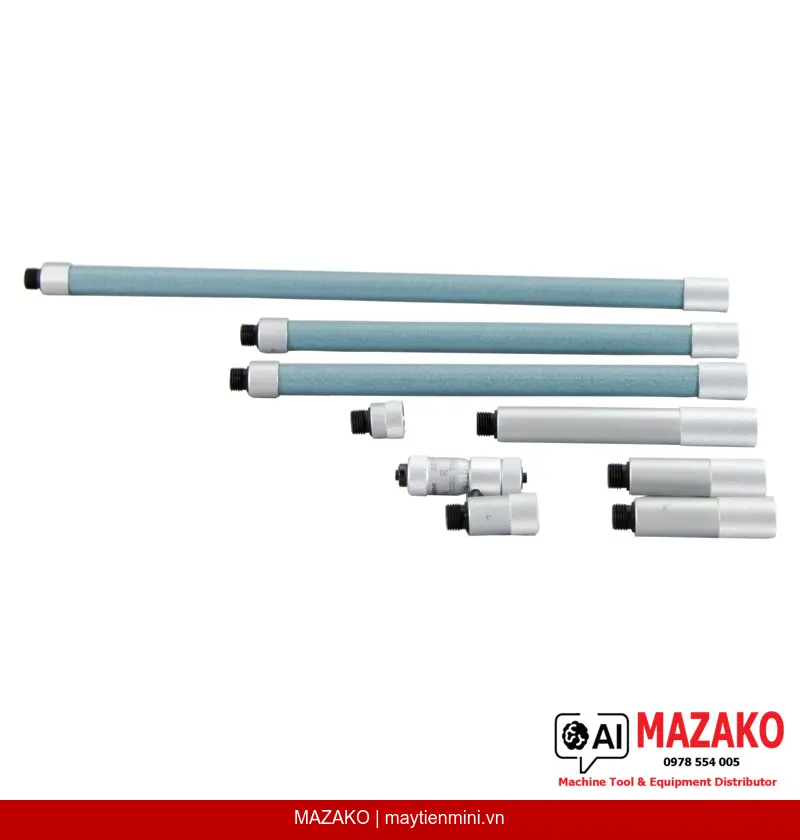

Phạm vi đo từ 2 đến 40 inch nhờ hệ thống 8 thanh nối hoán đổi (0,5"; 1"; 2"x2; 4"; 8"x2; 12") gắn lò xo trong ống bảo vệ, dễ dàng mở rộng tầm đo theo từng ứng dụng.
Mặt Đo Thép Cứng Bền Bỉ
Mặt đo được làm từ thép cứng (Hardened steel), chịu mài mòn tốt, duy trì độ chính xác sau nhiều lần sử dụng trong điều kiện nhà máy.
Độ Chính Xác Cao
Độ chia 0,001 inch, sai số giới hạn tính theo công thức kiểm soát theo số lượng thanh nối và chiều dài đo, đảm bảo kết quả tin cậy trong kiểm tra chất lượng.
Kết Cấu Cơ Khí Bền Chắc
Thang đo trên núm xoay và thân thước hoàn thiện bằng chrome satin, đường kính 15 mm, bước ren trục đo 0,025 inch, vận hành mượt mà và chống lóa trong điều kiện ánh sáng nhà xưởng.
Ứng Dụng Trong Kiểm Tra Chất Lượng
Panme đo trong 137-214 được thiết kế chuyên biệt để đo đường kính lỗ lớn — từ xy lanh máy, hộp trục đến các chi tiết kết cấu cơ khí nặng. Phương pháp đo 2 điểm giúp thao tác đơn giản, giảm sai số do người dùng so với các phương pháp đo nhiều điểm.
Bộ Phụ Kiện Kèm Theo
Sản phẩm được giao kèm hộp đựng, cờ lê chỉnh, 8 thanh nối và đầu panme 137-012, sẵn sàng sử dụng ngay mà không cần mua thêm phụ kiện.
Lưu Ý Kỹ Thuật Quan Trọng
Sai số giới hạn của thiết bị phụ thuộc vào số lượng thanh nối đang dùng và chiều dài đo tối đa. Kỹ sư QC cần tính toán sai số tổng hợp theo công thức nhà sản xuất khi lập kế hoạch đo lường để đảm bảo kết quả nằm trong dung sai cho phép.
- Phạm vi đo rộng 2–40 inch chỉ với một bộ thiết bị duy nhất
- 8 thanh nối hoán đổi được, lắp nhanh bằng cơ cấu lò xo
- Mặt đo thép cứng, chống mài mòn, kéo dài tuổi thọ hiệu chuẩn
- Phương pháp đo 2 điểm, thao tác đơn giản cho kỹ thuật viên
- Thương hiệu Mitutoyo — tiêu chuẩn đo lường công nghiệp toàn cầu
- Khối lượng 845 g, cân bằng tay cầm tốt khi đo chi tiết lớn
Tư Vấn & Báo Giá Mitutoyo 137-214
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Hệ đo | Inch |
| Kiểu hiển thị | Cơ khí / kim chỉ (Analog) |
| Phạm vi đo | 2–40 inch |
| Bước đo mỗi lần | 0,5 inch |
| Độ chia (Graduation) | 0,001 inch |
| Sai số giới hạn | ±(0,00015 + 0,00005 × số thanh nối + 0,00005 × (chiều dài đo tối đa/2)) inch |
| Thang đo (Scale) | Núm xoay và thân thước chrome satin, ø15 mm |
| Bước ren trục đo | 0,025 inch |
| Mặt đo | Thép cứng (Hardened steel) |
| Phương pháp đo | 2 điểm |
| Thanh nối (Extension rods) | 8 thanh: 0,5"; 1"; 2" (×2); 4"; 8" (×2); 12" |
| Sai số tiến trục đo | 0,00015 inch |
| Bộ đi kèm | Hộp đựng, cờ lê, 8 thanh nối, đầu panme 137-012 |
| Khối lượng | 845 g |
Câu hỏi thường gặp
Panme đo trong Mitutoyo 137-214 có thể đo tối đa bao nhiêu inch?
Thiết bị 137-214 có phạm vi đo từ 2 đến 40 inch. Phạm vi này đạt được bằng cách kết hợp 8 thanh nối hoán đổi được (0,5"; 1"; 2"×2; 4"; 8"×2; 12") đi kèm trong bộ sản phẩm. Kỹ thuật viên lắp thêm thanh nối tùy theo kích thước lỗ cần đo.
Sai số giới hạn của 137-214 được tính như thế nào?
Sai số giới hạn theo công thức: ±(0,00015 + 0,00005 × số thanh nối đang dùng + 0,00005 × chiều dài đo tối đa/2) inch. Điều này có nghĩa sai số tăng theo số thanh nối và chiều dài đo. Kỹ sư QC cần tính toán sai số tổng hợp trước khi áp dụng vào dung sai bản vẽ.
Mặt đo của 137-214 có thể thay thế bằng mặt đo carbide không?
Có, theo thông số kỹ thuật của Mitutoyo, phiên bản mặt đo carbide (carbide measuring faces) có sẵn như một tùy chọn. Mặt đo carbide có độ cứng cao hơn thép cứng tiêu chuẩn, phù hợp khi đo các vật liệu có tính mài mòn cao. Liên hệ MAZAKO để được tư vấn phiên bản phù hợp.
Panme 137-214 đi kèm những phụ kiện gì khi mua?
Bộ sản phẩm 137-214 bao gồm: hộp đựng chuyên dụng, cờ lê chỉnh, 8 thanh nối (các kích thước 0,5"; 1"; 2"×2; 4"; 8"×2; 12") và đầu panme Mitutoyo 137-012. Người dùng có thể sử dụng ngay mà không cần mua thêm phụ kiện cơ bản.
137-214 phù hợp với ứng dụng đo lường nào trong nhà máy?
Thiết bị phù hợp đo đường kính lỗ lớn trong các chi tiết như xy lanh máy, hộp số, vỏ máy và kết cấu cơ khí nặng. Phương pháp đo 2 điểm giúp thao tác nhanh, ít phụ thuộc vào kỹ năng người đo. Phạm vi 2–40 inch và hệ inch đáp ứng tiêu chuẩn đo lường cho thị trường Bắc Mỹ và các khách hàng yêu cầu hệ inch.
