Panme Đo Trong Dạng Thanh Nối, Mặt Đo Cứng Mitutoyo 137-202
Panme đo trong dạng thanh nối Mitutoyo 137-202, phạm vi đo 50–300 mm, độ chia 0,01 mm, mặt đo thép cứng, kèm 5 thanh nối, đo 2 điểm tiếp xúc.
Mô tả sản phẩm
Panme đo trong dạng thanh nối Mitutoyo 137-202 là giải pháp đo kích thước lỗ và khoảng cách trong với phạm vi đo rộng từ 50 đến 300 mm. Thiết kế thanh nối có thể thay thế linh hoạt giúp mở rộng phạm vi đo mà không cần nhiều dụng cụ riêng lẻ, phù hợp cho bộ phận QC/QA và kỹ thuật trong môi trường sản xuất công nghiệp.
Phạm Vi Đo Rộng
Phạm vi đo từ 50 đến 300 mm với khoảng đo 13 mm, sử dụng 5 thanh nối đi kèm (13, 25, 50 x2, 100 mm) để mở rộng linh hoạt theo yêu cầu thực tế.
Mặt Đo Thép Cứng
Mặt đo được làm từ thép cứng tôi luyện (tùy chọn hợp kim cứng), đảm bảo độ bền và độ ổn định kích thước qua nhiều lần sử dụng trong môi trường sản xuất khắc nghiệt.
Thanh Nối Bảo Vệ Lò Xo
Các thanh nối hình trụ được lắp lò xo bên trong ống bảo vệ, giúp lắp lắp tháo nhanh chóng, chống va đập và duy trì độ chính xác theo thời gian.
Núm Xoay & Thân Hoàn Thiện Satin Chrome

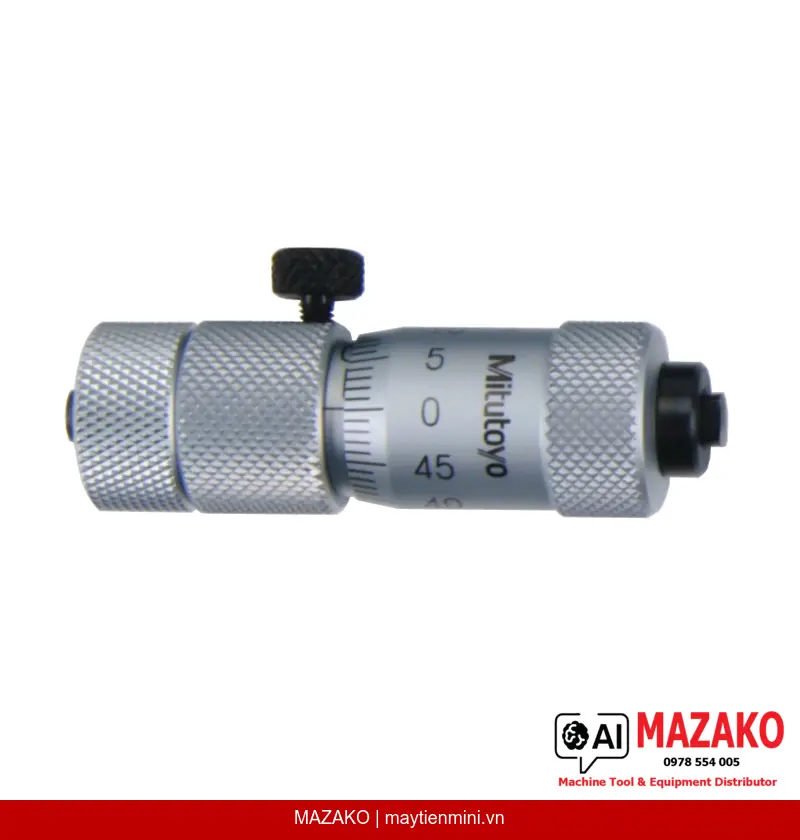

Núm xoay và thân thước hoàn thiện bề mặt satin chrome, đường kính 15 mm, bước ren trục đo 0,5 mm, đọc số dễ dàng trong điều kiện ánh sáng công nghiệp.
Đặc Điểm Kỹ Thuật Nổi Bật
Panme đo trong 137-202 sử dụng phương pháp đo 2 điểm tiếp xúc, cho kết quả ổn định và lặp lại cao. Sai số ren trục đo chỉ 3 µm, giới hạn sai số tổng được kiểm soát theo công thức chuẩn ±(3 + số thanh nối + chiều dài đo tối đa/50) µm, phù hợp kiểm tra chi tiết cơ khí chính xác.
Phụ Kiện & Bao Gồm Khi Giao Hàng

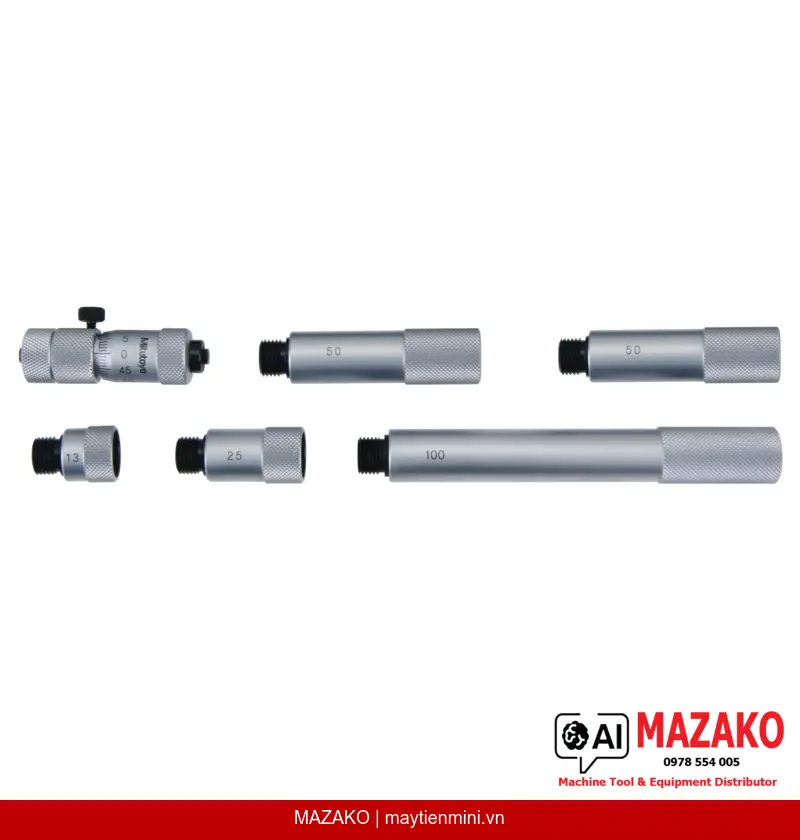

Sản phẩm được giao kèm hộp đựng chuyên dụng, cờ lê chỉnh, 5 thanh nối (13, 25, 50 x2, 100 mm) và đầu panme Mitutoyo 137-011, sẵn sàng sử dụng ngay khi nhận hàng.
Ứng Dụng Trong Sản Xuất
Phù hợp đo đường kính lỗ gia công, kiểm tra khoảng cách trong các cụm chi tiết cơ khí, sử dụng tại bàn máp hoặc trực tiếp trên dây chuyền sản xuất. Đặc biệt hiệu quả cho các lỗ sâu và khoảng cách trong khó tiếp cận bằng thước cặp thông thường.
- Phạm vi đo: 50–300 mm — bao phủ đa dạng kích thước chi tiết
- Độ chia 0,01 mm — đáp ứng yêu cầu kiểm tra dung sai trung bình
- 5 thanh nối đi kèm — tiện lợi, không cần mua thêm phụ kiện
- Mặt đo thép cứng tôi luyện — tăng tuổi thọ dụng cụ
- Trọng lượng 305 g — cầm nắm thoải mái trong ca làm việc dài
- Thương hiệu Mitutoyo — tiêu chuẩn chất lượng đo lường toàn cầu
Tư Vấn & Báo Giá Mitutoyo 137-202
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Hệ đo | Metric |
| Loại hiển thị | Cơ khí / kim chỉ (Analog) |
| Phạm vi đo | 50–300 mm |
| Khoảng đo một lần | 13 mm |
| Độ chia (Graduation) | 0,01 mm |
| Sai số ren trục đo | 3 µm |
| Giới hạn sai số | ±(3 + số thanh nối + chiều dài đo tối đa/50) µm |
| Núm xoay & thân thước | Hoàn thiện satin chrome, ø15 mm |
| Bước ren trục đo (Spindle) | 0,5 mm |
| Mặt đo (Measuring face) | Thép cứng tôi luyện |
| Phương pháp đo | 2 điểm tiếp xúc |
| Số thanh nối (Extension rods) | 5 thanh (13, 25, 50 x2, 100 mm) |
| Bao gồm khi giao hàng | Hộp đựng, cờ lê, 5 thanh nối, đầu panme Mitutoyo 137-011 |
| Khối lượng | 305 g |
Câu hỏi thường gặp
Panme đo trong Mitutoyo 137-202 có phạm vi đo bao nhiêu?
Sản phẩm có phạm vi đo từ 50 đến 300 mm với khoảng đo một lần là 13 mm. Để đạt phạm vi đầy đủ, người dùng lắp thêm các thanh nối đi kèm (13, 25, 50 x2, 100 mm) tùy theo kích thước cần đo.
Độ chính xác của Mitutoyo 137-202 là bao nhiêu?
Độ chia đọc số là 0,01 mm. Sai số ren trục đo là 3 µm. Giới hạn sai số tổng được tính theo công thức ±(3 + số thanh nối + chiều dài đo tối đa/50) µm, phụ thuộc vào số thanh nối sử dụng và chiều dài đo thực tế.
Mặt đo của 137-202 được làm bằng vật liệu gì?
Mặt đo được làm bằng thép cứng tôi luyện (hardened steel), đảm bảo độ bền cao và ổn định kích thước trong quá trình sử dụng lâu dài. Phiên bản mặt đo hợp kim cứng (carbide) cũng có thể được cung cấp theo yêu cầu.
Sản phẩm được giao kèm những phụ kiện gì?
Bộ sản phẩm bao gồm hộp đựng chuyên dụng, cờ lê chỉnh, 5 thanh nối (13, 25, 50 x2, 100 mm) và đầu panme Mitutoyo 137-011. Người dùng có thể sử dụng ngay sau khi nhận hàng mà không cần mua thêm phụ kiện.
Panme đo trong 137-202 phù hợp ứng dụng nào trong sản xuất?
Sản phẩm phù hợp để đo đường kính lỗ gia công, khoảng cách trong các cụm chi tiết cơ khí, đặc biệt hiệu quả với lỗ sâu và khoảng cách trong khó tiếp cận. Thiết kế thanh nối thay thế linh hoạt giúp giảm số lượng dụng cụ cần trang bị cho bộ phận QC/QA.
