Panme Đo Trong Dạng Thanh Nối Đầu Đo Carbide Mitutoyo 137-218
Panme đo trong dạng thanh nối Mitutoyo 137-218, phạm vi đo 2–20 inch, độ chia 0,001 inch, đầu đo carbide, kèm 6 thanh nối, phù hợp đo lỗ lớn trong sản xuất công nghiệp.
Mô tả sản phẩm
Panme đo trong dạng thanh nối Mitutoyo 137-218 là dòng panme đo trong kiểu gia hạn thanh nối (extension rod type), cho phép mở rộng phạm vi đo lên đến 20 inch bằng cách ghép thêm các thanh nối hình trụ được gắn lò xo trong vỏ bảo vệ. Đầu đo bằng carbide giúp tăng tuổi thọ và duy trì độ chính xác lâu dài trong môi trường sản xuất công nghiệp.
Phạm Vi Đo Linh Hoạt
Phạm vi đo từ 2 đến 20 inch nhờ hệ thống 6 thanh nối có thể thay thế (0,5 – 8 inch), lắp ghép nhanh chóng theo từng bước đo 0,5 inch.
Đầu Đo Carbide Bền Bỉ
Mặt đo bằng hợp kim carbide chống mài mòn, đảm bảo độ chính xác ổn định sau nhiều lần sử dụng trong điều kiện gia công khắc nghiệt.
Độ Chính Xác Cao
Độ chia 0,001 inch, sai số giới hạn được kiểm soát chặt chẽ theo số lượng thanh nối và chiều dài đo thực tế, đáp ứng tiêu chuẩn QC/QA nghiêm ngặt.
Thanh Nối Bảo Vệ Lò Xo
Các thanh nối hình trụ được gắn lò xo trong vỏ bảo vệ chuyên dụng, tránh va đập và đảm bảo tiếp xúc đo lường chính xác mỗi lần lắp ráp.
Ứng Dụng Trong Công Nghiệp
Mitutoyo 137-218 được sử dụng phổ biến trong kiểm tra đường kính lỗ lớn tại các bộ phận QC/QA trong ngành cơ khí chế tạo, sản xuất khuôn mẫu, gia công chi tiết máy và kiểm định thiết bị công nghiệp. Khả năng mở rộng phạm vi đo bằng thanh nối giúp thay thế nhiều loại dụng cụ đo riêng lẻ, tiết kiệm chi phí và không gian lưu trữ.
Phương Pháp Đo 2 Điểm

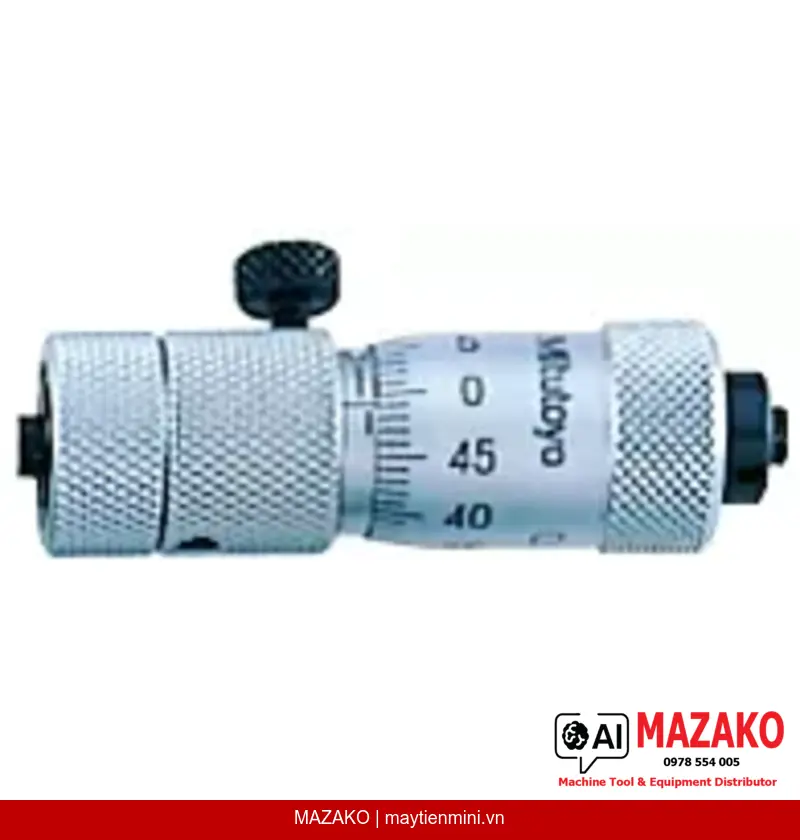

Thiết bị sử dụng phương pháp đo 2 điểm tiêu chuẩn, cho phép xác định chính xác đường kính trong của lỗ tròn. Đầu đo (spindle) có bước ren 0,025 inch, phối hợp với vạch chia trên núm xoay (thimble) và thân thước (sleeve) hoàn thiện bề mặt chrome mờ để dễ đọc số liệu.
Bộ Phụ Kiện Kèm Theo

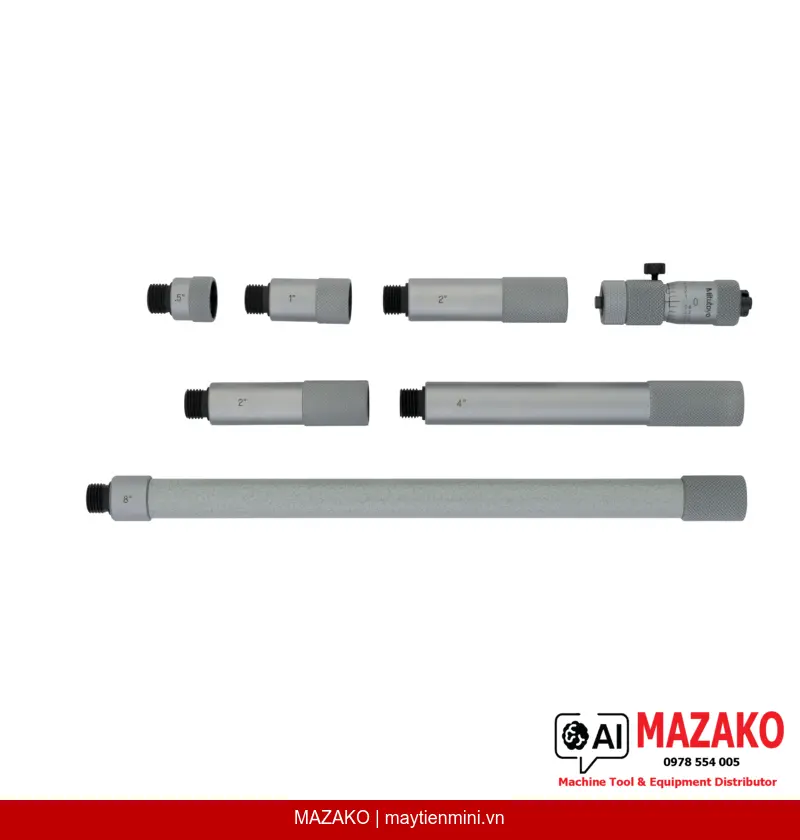

Bộ sản phẩm 137-218 bao gồm hộp đựng chuyên dụng, cờ lê chỉnh, 6 thanh nối (0,5 – 8 inch) và đầu đo panme 137-014, sẵn sàng sử dụng ngay khi mở hộp.
- Phạm vi đo: 2–20 inch với hệ thống thanh nối thay thế
- Độ chia (graduation): 0,001 inch
- Đầu đo (spindle) carbide chống mài mòn
- Phương pháp đo 2 điểm, phù hợp kiểm tra lỗ tròn
- Bề mặt thimble và sleeve xử lý chrome mờ, dễ đọc
- Khối lượng 460 g, cân bằng tốt khi cầm tay
- Xuất xứ Mitutoyo – thương hiệu đo lường hàng đầu Nhật Bản
Tư Vấn & Báo Giá Panme Đo Trong Mitutoyo 137-218
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Hệ đo | Inch |
| Loại hiển thị | Cơ khí / kim chỉ (Analog) |
| Phạm vi đo | 2–20 inch |
| Bước đo (Measuring span) | 0,5 inch |
| Độ chia (Graduation) | 0,001 inch |
| Sai số giới hạn | ±(0,00015 + 0,00005 × số thanh nối + 0,00005 × (chiều dài đo lớn nhất / 2)) inch |
| Thân thước / Núm xoay | Hoàn thiện chrome mờ, ø15 mm |
| Bước ren đầu đo (Spindle pitch) | 0,025 inch |
| Mặt đo (Measuring face) | Carbide |
| Phương pháp đo | 2 điểm |
| Thanh nối kèm theo | 6 thanh (0,5; 1; 2 (×2); 4; 8 inch) |
| Sai số bước ren đầu đo | 0,00015 inch |
| Bộ phụ kiện đi kèm | Hộp đựng, cờ lê chỉnh, 6 thanh nối, đầu đo panme 137-014 |
| Khối lượng | 460 g |
Câu hỏi thường gặp
Panme đo trong Mitutoyo 137-218 có phạm vi đo bao nhiêu và mở rộng bằng cách nào?
Thiết bị có phạm vi đo từ 2 đến 20 inch. Người dùng mở rộng phạm vi bằng cách lắp thêm các thanh nối hình trụ có thể thay thế được, gồm 6 thanh nối đi kèm (0,5; 1; 2 (×2); 4; 8 inch), mỗi bước mở rộng 0,5 inch.
Đầu đo carbide trên Mitutoyo 137-218 có ưu điểm gì so với đầu đo thép thông thường?
Mặt đo bằng carbide có độ cứng cao hơn thép thông thường, chống mài mòn tốt hơn khi tiếp xúc lặp lại với bề mặt kim loại. Điều này giúp duy trì độ chính xác ổn định lâu dài và giảm tần suất hiệu chuẩn lại thiết bị.
Độ chính xác của Mitutoyo 137-218 được xác định như thế nào khi sử dụng nhiều thanh nối?
Sai số giới hạn tăng theo số lượng thanh nối lắp thêm và chiều dài đo thực tế, theo công thức: ±(0,00015 + 0,00005 × số thanh nối + 0,00005 × (chiều dài đo lớn nhất / 2)) inch. Vì vậy, nên sử dụng ít thanh nối nhất có thể để đạt độ chính xác cao nhất.
Mitutoyo 137-218 phù hợp với ứng dụng kiểm tra nào trong sản xuất?
Thiết bị thích hợp để kiểm tra đường kính trong của lỗ lớn, hốc máy, xi lanh, và các chi tiết ống trong ngành cơ khí chế tạo, sản xuất khuôn mẫu và kiểm định thiết bị công nghiệp. Phương pháp đo 2 điểm giúp xác định chính xác đường kính nội tâm.
Bộ sản phẩm Mitutoyo 137-218 giao hàng bao gồm những gì?
Bộ sản phẩm bao gồm hộp đựng chuyên dụng, cờ lê chỉnh, 6 thanh nối (0,5; 1; 2 (×2); 4; 8 inch) và đầu đo panme model 137-014. Toàn bộ phụ kiện sẵn sàng sử dụng ngay khi mở hộp mà không cần mua thêm.
