Panme Đo Trong Dạng Thanh Nối Đầu Đo Carbide Mitutoyo 137-210
Panme đo trong Mitutoyo 137-210 dạng thanh nối, phạm vi đo 50–1.500 mm, độ chia 0,01 mm, đầu đo carbide bền bỉ, gồm 10 thanh nối, phù hợp đo lỗ lớn trong sản xuất công nghiệp.
Mô tả sản phẩm
Panme đo trong Mitutoyo 137-210 là dòng sản phẩm dạng thanh nối (extension rod type) chuyên dụng cho đo đường kính lỗ lớn, với phạm vi đo lên đến 1.500 mm. Thiết bị sử dụng đầu đo carbide cao cấp và hệ thống thanh nối được lắp lò xo trong ống bảo vệ, đảm bảo độ chính xác và độ bền vận hành lâu dài trong môi trường nhà máy sản xuất.
Phạm Vi Đo Rộng
Phạm vi đo từ 50 đến 1.500 mm nhờ hệ thống 10 thanh nối có thể thay thế, cho phép linh hoạt đo nhiều kích thước lỗ khác nhau chỉ với một bộ thiết bị.
Đầu Đo Carbide Bền Bỉ
Bề mặt đo được chế tạo từ carbide giúp tăng độ cứng, chống mài mòn vượt trội, duy trì độ chính xác đo lường ngay cả sau thời gian dài sử dụng liên tục.
Hệ Thống Thanh Nối Bảo Vệ
Các thanh nối hình trụ được lắp lò xo bên trong ống bảo vệ, giảm thiểu rủi ro hư hỏng khi thao tác và đảm bảo kết nối ổn định giữa các đoạn nối.
Độ Chia 0,01 mm
Núm xoay và thân thước hoàn thiện satin chrome, độ chia 0,01 mm, bước ren trục đo 0,5 mm, cho phép đọc số liệu chính xác và dễ dàng trong điều kiện ánh sáng nhà xưởng.
Ứng Dụng Trong Sản Xuất Công Nghiệp
Panme đo trong 137-210 được thiết kế cho các ứng dụng đo đường kính lỗ lớn trong ngành cơ khí chính xác, chế tạo máy, gia công khuôn mẫu và kiểm tra chất lượng (QC/QA). Phương pháp đo 2 điểm tiêu chuẩn đảm bảo kết quả đo nhất quán và có thể truy xuất được.
Bộ Phụ Kiện Đầy Đủ Khi Xuất Xưởng

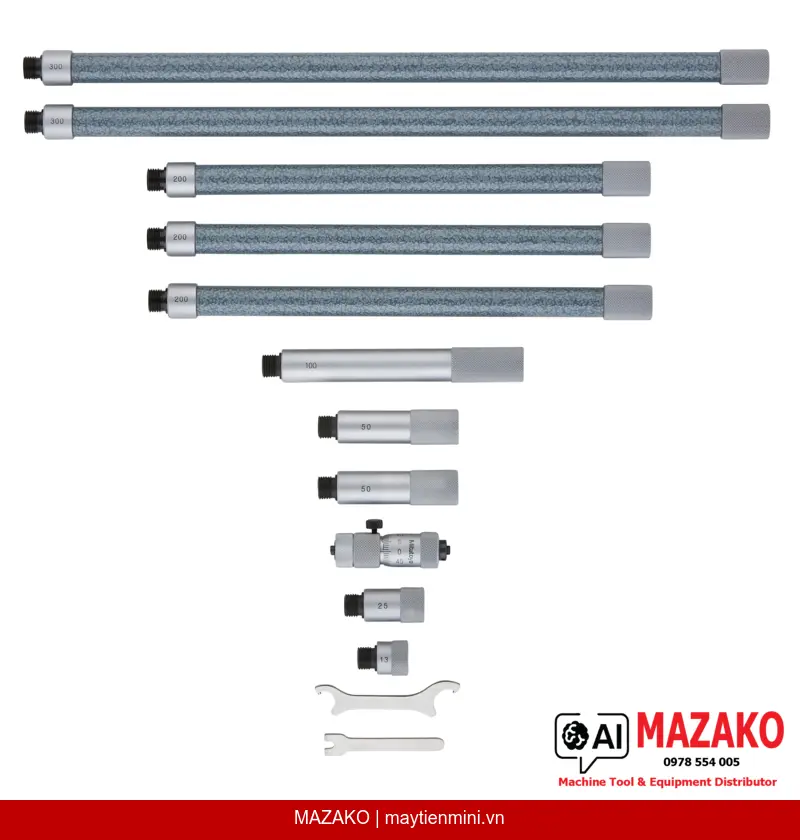

Sản phẩm được cung cấp kèm hộp đựng, cờ lê chỉnh, 10 thanh nối (13, 25, 50 mm x2, 100 mm, 200 mm x3, 300 mm x2) và đầu panme 137-013, sẵn sàng sử dụng ngay không cần mua thêm phụ kiện.
Sai Số Giới Hạn Có Thể Dự Đoán
Sai số giới hạn được xác định theo công thức ±(3 + số thanh nối + chiều dài đo lớn nhất/50) µm, cho phép kỹ sư QC tính toán và kiểm soát độ không chắc chắn đo lường theo từng cấu hình đo cụ thể.
- Phạm vi đo 50–1.500 mm với 10 thanh nối đi kèm
- Đầu đo carbide chống mài mòn, tăng tuổi thọ thiết bị
- Độ chia 0,01 mm, sai số trục đo 3 µm
- Thanh nối lắp lò xo trong ống bảo vệ an toàn
- Bộ sản phẩm hoàn chỉnh xuất xưởng, bao gồm đầu panme 137-013
- Thương hiệu Mitutoyo — tiêu chuẩn đo lường quốc tế
Tư Vấn & Báo Giá Panme Đo Trong Mitutoyo 137-210
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Hệ đo | Metric |
| Kiểu hiển thị | Cơ khí / kim chỉ (Analog) |
| Phạm vi đo | 50–1.500 mm |
| Bước đo (Measuring span) | 13 mm |
| Độ chia (Graduation) | 0,01 mm |
| Sai số trục đo (Spindle feed error) | 3 µm |
| Sai số giới hạn | ±(3 + số thanh nối + chiều dài đo lớn nhất/50) µm |
| Mặt thước | Núm xoay và thân thước hoàn thiện satin chrome, ø15 mm |
| Bước ren trục đo | 0,5 mm |
| Bề mặt đo (Measuring face) | Carbide |
| Phương pháp đo | 2 điểm |
| Số thanh nối | 10 thanh (13, 25, 50 mm x2, 100 mm, 200 mm x3, 300 mm x2) |
| Bộ phụ kiện đi kèm | Hộp đựng, cờ lê, 10 thanh nối, đầu panme 137-013 |
| Khối lượng | 1.225 g |
Câu hỏi thường gặp
Panme đo trong Mitutoyo 137-210 có thể đo tối đa bao nhiêu mm?
Thiết bị có phạm vi đo từ 50 đến 1.500 mm khi sử dụng toàn bộ 10 thanh nối đi kèm trong bộ sản phẩm. Người dùng có thể chọn kết hợp các thanh nối phù hợp để đạt chiều dài đo mong muốn trong phạm vi cho phép.
Ưu điểm của đầu đo carbide trên sản phẩm 137-210 là gì?
Đầu đo carbide có độ cứng cao hơn so với thép thông thường, giúp chống mài mòn hiệu quả trong môi trường sử dụng liên tục. Điều này đảm bảo bề mặt đo duy trì hình dạng chính xác lâu dài, hạn chế sai số tích lũy theo thời gian sử dụng.
Cách tính sai số giới hạn của panme 137-210 như thế nào?
Sai số giới hạn được tính theo công thức ±(3 + số thanh nối + chiều dài đo lớn nhất/50) µm. Ví dụ, khi dùng 3 thanh nối để đo 200 mm, sai số giới hạn sẽ là ±(3 + 3 + 200/50) = ±10 µm. Công thức này giúp kỹ sư QC lập kế hoạch kiểm soát chất lượng một cách chủ động.
Bộ sản phẩm 137-210 xuất xưởng bao gồm những gì?

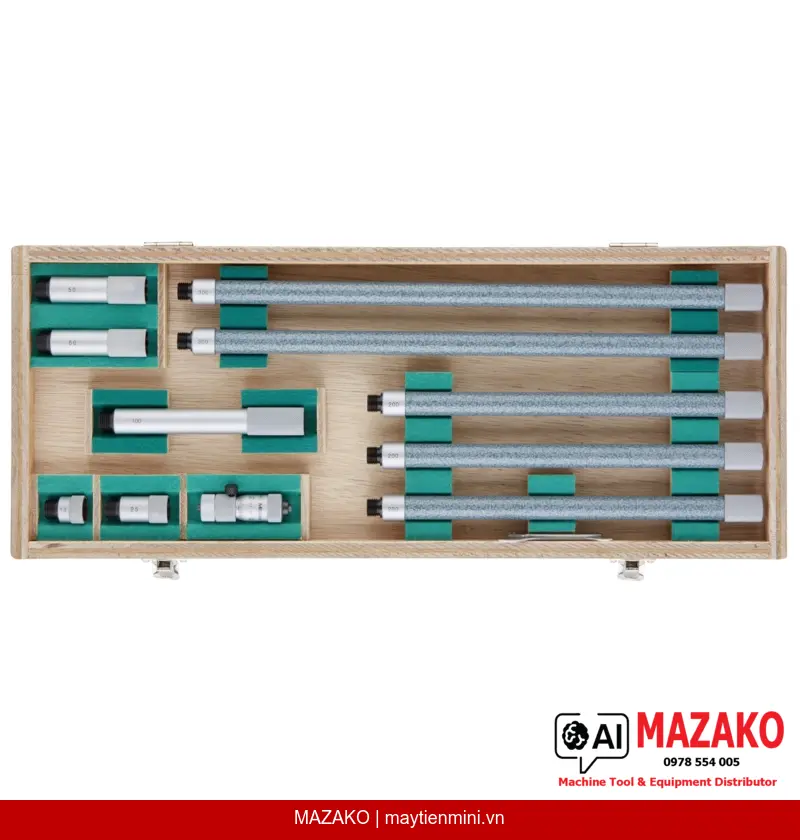

Bộ sản phẩm bao gồm hộp đựng chuyên dụng, cờ lê chỉnh, 10 thanh nối với các kích thước 13, 25, 50 mm (x2), 100 mm, 200 mm (x3) và 300 mm (x2), cùng đầu panme 137-013. Toàn bộ phụ kiện đã sẵn sàng sử dụng ngay khi nhận hàng.
Sản phẩm 137-210 phù hợp với ứng dụng công nghiệp nào?
Panme đo trong 137-210 phù hợp cho các ứng dụng kiểm tra đường kính lỗ lớn trong ngành cơ khí chính xác, chế tạo máy, gia công khuôn mẫu và kiểm soát chất lượng sản xuất. Thiết bị đặc biệt hữu ích khi cần đo các chi tiết có đường kính từ 50 mm trở lên mà thước cặp thông thường không thể đáp ứng được.
